| Номер в госреестре | 51026-12 |
| Наименование СИ | Комплексы измерительно-вычислительные |
| Обозначение типа СИ | МикроТЭК-08 |
| Изготовитель | ООО НПП "Томская электронная компания", г.Томск |
| Год регистрации | 2012 |
| Срок свидетельства | 29.08.2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Комплексы измерительно-вычислительные МикроТЭК-08 (далее - МикроТЭК-08) предназначены для измерений электрических сигналов (постоянного тока, сигналов термопреобразователей сопротивления, частотных сигналов) и преобразования в значения величин: расхода, объема и массы свободного нефтяного газа (учетные параметры), их индикации и архивирования при проведении операций учета свободного нефтяного газа на предприятиях нефтегазодобывающей, нефтегазоперерабатывающей отраслей промышленности.
Принцип действия МикроТЭК-08 основан на измерении электрических сигналов от первичных измерительных преобразователей (объемного и массового расхода, температуры, давления, перепада давления, плотности), их аналого-цифровом преобразовании и вычислении значений температуры, давления, перепада давления, плотности, объемного и массового расходов, объема и массы свободного нефтяного газа (газа).
МикроТЭК-08 обеспечивают выполнение следующих функций:
1) измерение и преобразование электрических сигналов;
2) вычисление и отображение текущих, средних, накопленных значений учетных параметров газа за отчетный период (два часа, смену, сутки);
3) автоматический контроль, индикация и сигнализация предельных значений учетных параметров;
4) ручной ввод уставок, технологических параметров;
5) формирование, хранение и отображение архивов, списка и журнала аварий;
6) диагностика и индикация работоспособности оборудования;
7) передача информации по учетным, конфигурационным и аварийным параметрам в систему телемеханики по интерфейсу RS-485 и сети Ethernet;
8) защита системной информации от несанкционированного доступа с применением паролей и контактного замка;
9) хранение в памяти МикроТЭК-08 значений учетных параметров при отключении электроэнергии.
Конструкция МикроТЭК-08 выполнена по модульному принципу с использованием плат расширения, установленных в материнскую плату и расположенных в едином корпусе, позволяющему компоновать МикроТЭК-08 под конкретный состав оборудования объекта автоматизации с установкой в шкаф или на щит.

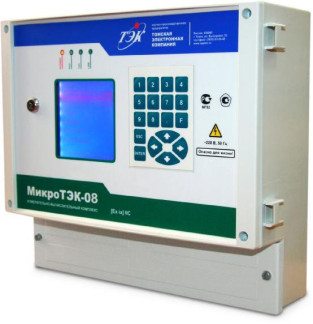

Общий вид МикроТЭК-08 представлен на рисунке 1.
Пломбирование МикроТЭК-08 от несанкционированного доступа осуществляется в соответствии с эксплуатационной документацией. Оттиск контрольного клейма предприятия-изготовителя наносится на пломбировочную мастику, нанесенную на винт с чашкой на передней панели МикроТЭК-08 в соответствии с рисунком 2. Оттиск поверительного (калибровочного) клейма или голографическая наклейка наносится на лицевую панель МикроТЭК-08.
МикроТЭК-08 работает под управлением прикладного встроенного программного обеспечения комплекса измерительно-вычислительного МикроТЭК-08 (ПО МикроТЭК-08), предназначенного для обработки, отображения, хранения и передачи в систему телемеханики результатов измерений.
ПО МикроТЭК-08 является метрологически значимым (разделение отсутствует). Идентификационные данные ПО МикроТЭК-08 приведены в таблице 1.
Метрологические характеристики МикроТЭК-08 нормированы с учетом влияния программного обеспечения.
Таблица 1
| Наименование программного обеспечения | Идентифи кационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программное обеспечение комплекса измерительно вычислительного МикроТЭК-08 | МикроТЭК-08 | 1.12 | - | - |
Для защиты ПО МикроТЭК-08 и данных реализован алгоритм авторизации пользователей. Уровень защиты ПО МикроТЭК-08 и данных от непреднамеренных и преднамеренных изменений по МИ 3286-2010 - «С».
Метрологические характеристики МикроТЭК-08 приведены в таблице 2.
Таблица 2
| Наименование метрологической характеристики | Значение |
| 1 Диапазон измерений силы постоянного тока, мА | от 4 до 20 |
| 2 Диапазоны измерений частоты: - сигналов синусоидальной формы, Гц - сигналов прямоугольной формы, Гц | от 30 до 10000 от 1 до 10000 |
| 3 Диапазон измерений сопротивления термопреобразователей сопротивления с номинальной статической характеристикой преобразования 50 П, 100 П, 50 М, 100 М (по ГОСТ 6651-2009), Ом | от 20 до 300 |
| 4 Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, мА | ±0,015 |
| 5 Пределы допускаемой относительной погрешности измерений, %: - частоты - количества импульсов | ±0,002 ±0,025 |
| 6 Пределы допускаемой основной абсолютной погрешности измерений входного сигнала от термопреобразователя сопротивления и преобразования в значение температуры, °С | ±0,1 |
| Наименование метрологической характеристики | Значение |
| 7 Пределы допускаемой дополнительной абсолютной погрешности измерений входного сигнала от термопреобразователя сопротивления и преобразования в значение температуры на каждые 10 °С, °С | ±0,1 |
| 8 Пределы допускаемой относительной погрешности измерений входных электрических сигналов и преобразования в значения, %: - расхода газа - объема и массы газа | ±0,025 ±0,05 |
| 9 Пределы допускаемой абсолютной погрешности измерений текущего времени за сутки, с | ±1,0 |
Параметры электропитания и потребляемой мощности:
- напряжение переменного тока, В
от 110 до 256; от 47 до 63; 30.
320x285x129.
3.
от 10 до 30.
от 1 до 50;
95;
от 84 до 107 (от 630 до 800).
36000;
- частота переменного тока, Гц
- потребляемая мощность, Вт, не более
Г абаритные размеры (длина х ширина х высота), мм, не более Масса, кг, не более
Нормальные условия применения:
- температура окружающего воздуха, °С
Рабочие условия применения:
- температура окружающего воздуха, °С
- влажность окружающего воздуха, %,
при 35 °С и более низких температурах без конденсации влаги
- атмосферное давление, кПа (мм рт.ст.)
Сведения о надежности:
- средняя наработка на отказ, ч, не менее
- срок службы, лет
наносится на маркировочную табличку, на титульный лист руководства по эксплуатации и формуляра типографским способом.
Комплект поставки МикроТЭК-08 соответствует таблице 3.
Таблица 3
| Наименование | Обозначение | Количество |
| 1 Комплекс измерительно-вычислительный МикроТЭК-08 | ТУ 4318-148-20885897-2003 | 1 |
| 2 Комплект эксплуатационной документации в составе: - формуляр - руководство по эксплуатации - руководство оператора | 0ФТ.18.002.00.00 ФО 0ФТ.18.002.00.00 РЭ 0ФТ.18.002.00.00 РО1 | 1 11) 11) |
| Наименование | Обозначение | Количество |
| 3 Методика поверки | ОФТ.18.002.00.00 МП | 11} |
| 4 Комплект разрешительной документации: - копия свидетельства об утверждении типа - копия сертификата соответствия - копия разрешения на применение | 12) 12) 12) | |
| Примечания 1 При поставке большого количества изделий по одному адресу количество документов оговаривается дополнительно 2 Поставляется по требованию заказчика | ||
осуществляется по документу «Комплекс измерительно-вычислительный МикроТЭК-08. Методика поверки» ОФТ.18.002.00.00 МП, утвержденному руководителем ГЦИ СИ ФБУ «Томский ЦСМ» 29.06.2012 г.
Основные средства поверки приведены в таблице 4.
Таблица 4
| Наименование средства поверки | Основные метрологические характеристики | |
| диапазон измерений, номинальное значение | погрешность, класс точности, цена деления | |
| Магазин сопротивления Р4831 | (0 - 111111,1) Ом | КТ 002/2 10-6 |
| Мера электрического сопротивления постоянного тока многозначная Р3026-2 | (0,01 - 111111,1) Ом | КТ 0,005/1,5 • 10-6 |
| Катушка электрического сопротивления Р331 | номинальное значение сопротивления 100 Ом | КТ 0,01 |
| Вольтметр универсальный В7-78/1 | диапазон измерений напряжения постоянного тока (1 • 10-6 - 10) В | Д =±(35-10-6-U +5 е.м.р.) В |
| Калибратор электрических сигналов СА | диапазон воспроизведения прямоугольных сигналов (1 - 1100) СРМ заданной частоты (Ь10-3 - 11) кГц | Д=±0,5 СРМ Д=±(5-10-2- 1 • 102) Гц |
| Г енератор сигналов специальной формы ГСС-05 | (0,0001 - 5000000) Гц | D=±(5-10-6-F+1 мкГц) Гц |
| Секундомер механический СОСпр-2б-2-010 | (0 - 60) мин, (0 - 60) с | КТ 2, цена деления 0,2 с |
| Примечание - В таблице приняты следующие обозначения: КТ - класс точности; А - абсолютная погрешность, ед. измерений; U - измеренное значение напряжения, В; е.м.р. - единица младшего разряда; СРМ - количество импульсов в минуту; F - значение установленной частоты, Гц | ||
Методика измерений приведена в документе «Комплекс измерительновычислительный МикроТЭК-08. Руководство по эксплуатации» ОФТ.18.002.00.00 РЭ.
Нормативные и технические документы, устанавливающие требования к комплексам измерительно-вычислительным МикроТЭК-08
ГОСТ 26.203-81 Комплексы измерительно-вычислительные. Признаки классификации. Общие требования.
ТУ 4318-148-20885897-2003 Комплекс измерительно-вычислительный МикроТЭК. Технические условия.
Осуществление торговли и товарообменных операций.
