| Номер в госреестре | 51027-12 |
| Наименование СИ | Системы газового контроля |
| Обозначение типа СИ | ГиК-4 |
| Изготовитель | ЗАО "ИВЛА-ОПТ", г.Ульяновск |
| Год регистрации | 2012 |
| Срок свидетельства | 29.08.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Системы газового контроля «Г иК-4» (далее по тексту - системы ) предназначены для автоматического непрерывного контроля содержания метана (СН4) и оксида углерода (СО) в атмосферном воздухе, в технологических газовых средах.
Системы предназначены для непрерывного автоматического контроля концентраций метана (СН4) и оксида углерода (СО) в неагрессивных средах в условиях умеренного климата.
Контроль осуществляется путем непрерывного измерения концентраций газов при помощи полупроводниковых адсорбционных чувствительных элементов.
При превышении значений допускаемых концентраций контролируемых газов (порогов срабатывания) система выдает световые и акустические сигналы, управляющие сигналы во внешнюю цепь, а также оповещает собственника по каналам проводной и сотовой связи об этих событиях и несанкционированному вмешательству в работу её элементов.
Подача контролируемой среды в системы осуществляется конвекционным способом.
Конструктивно системы представляют из себя стационарные многоблочное приборы, состоящие из:
-объектовая панель «Контакт-GSM»;
-блок коммутации;
-выносной блок датчиков СН4 и несанкционированного доступа;

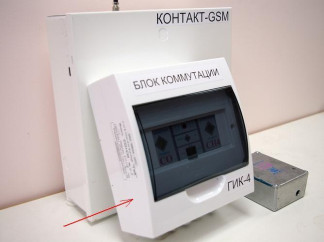

Внешний вид системы приведен на рисунке 1.
Выносной блок содержит: функциональные блоки датчиков СН4 и несанкционированного доступа; клеммник подключения кабеля связи с блоком коммутации и индикатор ,,Сеть”.
Блок коммутации представляет собой пластиковый корпус с размещёнными в нём:
- базовым блоком ,,СО+СН4” ,содержащим:
1 - индикатор «ПРЕВЫШЕНИЕ УРОВНЯ СО»;
2 - выключатель звукового сигнала «ЗВУК» («ВКЛ» - «ОТКЛ»);
3 - индикатор «ПРОГРЕВ» / «СЕТЬ»;
4 - звуковой сигнализатор;
5 - индикатор «ПРЕВЫШЕНИЕ УРОВНЯ СН4»;
6 - коммутаторы контрольных шлейфов СО и СН4;
- коммутатором каналов выносных блоков(1 - 4);
- клеммником подключения кабелей связи (1 - 60м) с выносными блоками и кабеля связи(1 - 300м) с объектовой панелью „Контакт-GSM”.
Объектовая панель ,,Контакт-GSM” располагается на охраняемом объекте и содержит:
-основную процессорную плату обработки данных, поступающих с датчиков системы по контрольным шлейфам кабелей связи;
- блок бесперебойного питания;
- промышленный GSM-модем с симкартой;
- проводной модем связи по телефонам ГТС;
-релейную плату подключения исполнительных устройств (приточная вентиляция, отсечной клапан природного газа и т. д.).
лист № 2 всего листов 5
Место пломбировки не предусмотрено конструкцией корпуса, пломбирование производится наклеиванием поверительного клейма в виде наклейки на корпусе блока коммутации системы. Схема наклеивания поверительного клейма представлена на рисунке
1 (место наклеивания указано стрелкой).
5
KOHTAKT-GSM
Идентификационные данные программного обеспечения
Таблица 2
| Наименование встроенного ПО | Идентификационное наименование встроенного ПО | Номер версии встроенного программного обеспечения ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| ГиК-4 | СОСН-ATtini.hex | #99029 |
При программировании используется файл с кодом, любое изменение которого приводит к полной потере работоспособности счетчика. Считывание кода из счетчика с целью его изменения невозможно, так как программирование происходит с установленным признаком «защита от считывания».
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - А.
Метрологические характеристики нормированы с учетом ВПО.
Таблица 1
| Пороги срабатывания: -метан, объемная доля, % (%НКПР) -оксид углерода, объемная доля, млн-1 (ppm) 1 порог 2 порог | 0,51 (11) 50 100 |
| Пределы допускаемой основной абсолютной погрешности срабатывания пороговых устройств: -метан, объемная доли, % (%НКПР) | ± 0,1(2,15) |
| -оксид углерода, объемная доля, млн-1 (ppm) 1 порог | ± 12 |
| 2 порог | ± 25 |
| Время срабатывания сигнализации: - метан, с, не более | 15 |
| - оксид углерода, с, не более | 60 |
| Потребляемая мощность, Вт, не более | 6 |
| Г абаритные размеры, мм, не более -объектовая панель «Контакт-GSM» | 280*280*90 |
| - блок коммутации | 185*185*90 |
| - выносной блок | 110*85*30 |
| Масса, кг, не более | 2,4 |
| У словия эксплуатации »-» о/"ч - температура окружающей среды, С | от 0 до 50 |
| - относительная влажность, % | от 30 до 90 |
| Средняя наработка на отказ, не менее, ч. ( без учета наработки чувствительных элементов ): | 10000 |
| Полный средний срок службы системы, не менее, лет | 10 |
Знак утверждения типа наносится на корпусе блока коммутации и выносных блоках системы способом наклейки, на титульном листе руководства по эксплуатации ТНКИ.413411.005 РЭ типографским способом.
Комплектность средства измерений приведена в таблице 3.
Таблица 3
| № п/п | Наименование | Примечание |
| 1 | Объектовая панель „Контакт -GSM” | 1 |
| 2 | Блок коммутации | 1-6 |
| 3 | Выносной блок | 1-24 |
| 4 | Кабель связи выносного блока датчика с блоком коммутации | 1-24 |
| 5 | Кабель связи блока коммутации с ,,Контакт-GSM” | 1-6 |
| 6 | Руководство по эксплуатации ТНКИ.413411.005 РЭ | 1 |
| 7 | Паспорт ТНКИ.413411.005 ПС | 1 |
всего листов 5
осуществляется по документу «Руководство по эксплуатации системы газового контроля «ГиК-4» ТНКИ.413411.005 РЭ, п. 3.4. Методика поверки, утвержденной ГЦИ СИ ФБУ «Ульяновский ЦСМ» 26.12.2011 г.
Основные средства поверки: ГСО-ПГС на СН4 и СО согласно таблице 4.
Таблица 4
| № ПГС | Компонентный состав | Концентрация определяемого компонента объемной доли, % (млн-1 (ррт)) | Пределы допускаемой абсолютной погрешности объемной доли,% (млн-1 (ррт)) | Номер ГСО по реестру |
| 1 | Воздух Кл. 1 | ГОСТ 17433 | ||
| 2 | СН4-воздух | 0,4 | ±0,02 | 3904-87 |
| 3 | СН4-воздух | 0,6 | ±0,02 | 3904-87 |
| 4 | СО-воздух | (38) | (±0,7) | 3843-87 |
| 5 | СО-воздух | (62) | (±1,5) | 3844-87 |
| 6 | СО-воздух | (75) | (±3) | 3847-87 |
| 7 | СО-воздух | (125) | (±3) | 3847-87 |
Метод измерений изложен в разделе 1.4 «Устройство и работа системы» документа ТНКИ.413411.005 РЭ. СИСТЕМА ГАЗОВОГО КОНТРОЛЯ «ГиК-4». Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к системам газового контроля «Г иК-4».
1. ГОСТ 8.578-08. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
2. ГОСТ 13320-81. Газоанализаторы промышленные автоматические. Общие технические условия.
3. ГОСТ 27540-87. Сигнализаторы горючих газов и паров термохимические.
4. Технические условия ТНКИ.413411.005 ТУ
