| Номер в госреестре | 51030-12 |
| Наименование СИ | Анализатор углеводородов |
| Обозначение типа СИ | 4020 |
| Изготовитель | "Teledyne Analytical Instruments", США |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализатор углеводородов модель 4020 (далее - анализатор) предназначен для непрерывного измерения содержания суммы углеводородов в пересчете на метан в газовых средах метан в газовых средах в стационарных системах автоматического контроля, управления и регулирования технологических процессов в составе оборудования для производства и потребления продуктов разделения воздуха на предприятии ООО «Праксайр Волгоград», г. Волгоград.
Принцип действия анализатора основан на измерении ионного тока, возникающего при диссоциации углеводородов в интенсивном водородном пламени пламенно-ионизационного детектора. Измеренное значение ионизационного тока пропорционально содержанию углеводородов в анализируемой пробе.

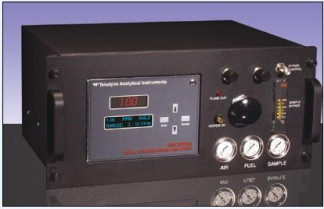

Анализатор представляет собой стационарный прибор, изготовленный в металлическом корпусе, внутри которого расположены детектор и устройства, используемые для контроля анализируемого и вспомогательных газов. Основная часть анализатора -изотермическая камера, в которой находятся регуляторы и датчики давления, ограничители потока. Нагревательный элемент поддерживает в камере температуру около 52 оС. Регулируемая температура в камере обеспечивает стабильность газовых потоков.
На лицевой панели анализатора расположена клавиатура для управления работой прибора и дисплей, на который выводится необходимая информация о состоянии прибора, диапазон измерений и измеренное значение содержания углеводородов в пересчете на метан.
Автоматизированное управление с помощью микропроцессора работой прибора, обработкой и передачей результатов измерений позволяет использовать анализатор для мониторинга атмосферы рабочей зоны в различных технологических процессах.
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «А» согласно МИ 32862010.
Программное обеспечение приборов может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.
Таблица 1 - Идентификационные данные по программному обеспечению
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления контрольной суммы программного обеспечения |
| ПО для анализатора углеводородов модель 4020 | ANALYS 4020 | Не ниже v1.1 | - | - |
Таблица 2
| Диапазон показаний в пересчете на CH4, об. доля | Диапазон измерений в пересчете на CH4, об. доля | Пределы допускаемых значений основной погрешности, % | |
| приведенной | относительной | ||
| 0-10 млн-1 | 0-10 млн-1 | ± 10 | |
| 0-100 млн-1 | 0-10 млн-1 | ± 10 | |
| св.10 до 100 млн-1 | ±10 | ||
| 0-1000 млн-1 | 0-10 млн-1 | ± 10 | |
| св.10 до 100 млн-1 | ± 10 | ||
| св.100 до 1000 млн-1 | ± 5 | ||
Пределы дополнительной погрешности от изменения
температуры окружающей среды на каждые 10 °С в долях
предела основной допускаемой погрешности, % ±0,3
Электрическое питание, В 220
Частота напряжения сети питания, Гц 50
Потребляемая мощность, Вт 140
Габаритные размеры, мм, не более 483х222х394
Масса анализатора, кг, не более 25 Условия эксплуатации:
Температура окружающей среды, °С от 5 до 43
Относительная влажность воздуха, %, не более 90
Атмосферное давление, кПа от 84 до 106,7
Знак утверждения типа наносится на лицевую панель прибора методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Анализатор углеводородов модель 4020 Комплект ЗИП
Руководство по эксплуатации и техническому обслуживанию Методика поверки
осуществляется по документу МП 51030-12 «Инструкция. Анализатор углеводородов модель 4020. Методика поверки», разработанному и утвержденному ГЦИ СИ «РОСИСПЫТАНИЯ» в марте 2012 года.
Основные средства поверки:
- ГСО 3865-87 состава метана в азоте, генератор газовых смесей ГГС-03-03- рабочий эталон 1-го разряда.
Сведения о методиках (методах) измерений приведены в документе «Анализатор углеводородов модель 4020. Руководство по эксплуатации и техническому обслуживанию».
Нормативные и технические документы, устанавливающие требования к анализатору углеводородов модель 4020
1. ГОСТ 8.578-2008 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерения содержания компонентов в газовых средах».
2. ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».
3. Техническая документация фирмы-изготовителя.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
