| Номер в госреестре | 51032-12 |
| Наименование СИ | Преобразователи измерительные растворенного кислорода |
| Обозначение типа СИ | si792x D, si794 D |
| Изготовитель | "HACH Company", США; Фирма "HACH LANGE GmbH", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 29.08.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Преобразователи измерительные растворенного кислорода модели si792x D, si794 D предназначены для измерений массовой концентрации растворенного кислорода и температуры растворов совместно с датчиками активности.
Преобразователи измерительные растворенного кислорода модели si792x D, si794 D относятся к вторичным преобразователям. Они состоят из одного блока, который может крепиться на панели, стене или трубе. Корпус преобразователей защищает их от неблагоприятных погодных воздействий и механических повреждений.

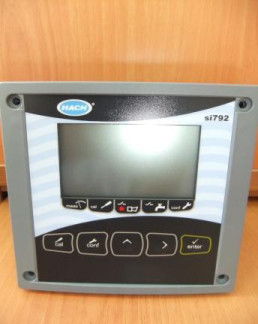

На передней панели преобразователей расположен дисплей и кнопки управления. Дисплей отражает текущие значения массовой концентрации растворенного кислорода и температуру, индикацию режимов работы и самодиагностики. В корпусе расположены печатные платы с элементами электрической схемы. Преобразователи могут работать с электрохимическими датчиками растворенного кислорода. Преобразователи модели si792х D - двухпроводные. Обмен данными с внешними приборами осуществляют по одному из трех протоколов: HART (si792x D), Foundation Fieldbus (si792x D-FF), Profibus PA (si792x D-PA). Имеется выход аналогового токового сигнала в диапазоне (0/4 - 20) мА. Символ «x» в модели si792x D означает взрывобезопасное исполнение. Модели si794 P - четырехпроводные. Они могут питаться как от источников переменного, так и постоянного тока.
Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| HACHLANGE si792x D | HACH LANGE si792x D | 1.0 | - | CRC8 |
| HACH LANGE si792x D-PA | HACH LANGE si792x D-PA | 1.1.0 | - | CRC8 |
| HACH LANGE si792x D-FF | HACH LANGE si792x D-FF | 1.0 | - | CRC8 |
| HACH LANGE si794 D | HACH LANGE si794 D | 1.0.0 | - | CRC8 |
| HACH LANGE si794 D tr | HACH LANGE si794 D tr | 1.0.0 | - | CRC8 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:
- "A" - метрологически значимая часть ПО СИ и измеренные данные не требуют специальных средств защиты от преднамеренных изменений в соответствии с МИ 3286-2010.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
| Характеристики | Модели | |||
| б1792х D si792x D-FF si792x D-PA | si794 D | si794 D tr | ||
| Диапазон измерений массовой концентрации растворенного кислорода, мг/дм3 | от 0,5 до 50 от 0,2 до 9,9 | от 0,5 до 50 | от 0,5 до 50 от 0,2 до 9,9 | |
| Диапазон измерений температуры рабочей среды, оС | от 0 до 100 | |||
| Пределы допускаемой относительной погрешности измерений массовой концентрации растворенного кислорода, % | ± 5 | |||
| Пределы допускаемой абсолютной погрешности измерений темпе- О/'ч ратуры, C | ± 0,5 | |||
| Напряжение источников питания, В: Частота переменного тока, Гц | 14 - 30 постоянного тока | 24 (- 15 %)постоянного тока 230(+10 %) переменного тока 45 - 65 | ||
| Потребляемая мощность, не более | 2,5 Вт | 5 ВА 2,5 Вт | ||
| Масса, кг, не более | 1 | |||
| Г абаритные размеры, мм, не более | 144х144х105 | |||
| Наработка на отказ, ч | 10000 | |||
| »-» о/"ч - температура окружающей среды, С | от минус 20 до 55 |
| - относительная влажность окружающей среды, % | 10 - 95 (без конденсации) |
| о/~' - температура хранения, С | от минус 20 до 70 |
Параметры безопасности:
-взрывоопасные смеси категории IIA, IIB, IIC,
-вид взрывозащиты - искробезопасная цепь уровня ia, ib,
-маркировка взрывозащиты для исполнения si792x P - I Exib[ia]IICT4, для исполнения si792x P-FF, si792x P-PA - I ExibIICT4,
-степень защиты оболочки - IP65,
-защита от поражения электрическим током -ITT.
наносится на боковую панель прибора и титульный лист руководство по эксплуатации в виде наклейки.
Преобразователь (задний корпус и модуль дисплея одной из моделей).
Пакет с крепежными и соединительными элементами.
Руководство по эксплуатации.
Инструкция по поверке.
Акт заводских испытаний.
осуществляется по документу: МП 51032-12 «Инструкция. Преобразователи измерительные растворенного кислорода модели si792x D, si794 D. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС» 18 мая 2012 г.
Основные средства поверки: магазин сопротивлений Р4831 (Госреестр № 633277), включающий диапазон (0,1- 100 ) кОм, кл.0,02; мера сопротивления: Р4033, 100 МОм, кл. 0,005; Р40 , 10 МОм, кл.0,005; Р4013, 1 МОм, кл.0,005; Р4047, (1 - 10) МОм, кл.0,02.
приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к преобразователям растворенного кислорода модели si792x D, si794 D
техническая документация фирмы-изготовителя.
вне сферы государственного регулирования.
