Регистраторы горючих газов РГГ, 51034-12

Назначение

Регистраторы горючих газов РГГ (далее - регистраторы) предназначены для периодических измерений концентрации горючих газов (метана, углеводородов, паров горючих жидкостей) в воздушной среде при контроле утечек из трубопроводов транспортирования природного и сжиженного газа.

Описание

Регистраторы являются стационарными приборами периодического действия с диффузной подачей анализируемой пробы к выносным датчикам и встроенным программным обеспечением (далее - ПО).

Выпускается два исполнения регистраторов РГГ-1 и РГГ-2, отличающиеся комплектацией.

Регистраторы относятся к взрывозащищенному электрооборудованию группы II по ГОСТ Р 51330.0-99, выполнены с защитой вида «искробезопасная электрическая цепь» по ГОСТ Р 51330.10-99 и могут устанавливаться во взрывоопасных зонах наружных установок в соответствии с установленной маркировкой взрывозащиты и требованиями ГОСТ Р 51330.13-99, гл.7.3 ПУЭ.

Взрывозащита обеспечивается видом защиты «искробезопасная электрическая цепь» уровня ib по ГОСТ Р 51330.10-99 и достигается за счет ограничения тока и напряжения в выходной цепи источника питания. Изоляция искробезопасных цепей выдерживает испытание переменным током напряжением 500 В. Схемы электронных узлов не содержат элементов, накапливающих энергию, опасную по искровому воспламенению газовых смесей подгруппы IIA. Степень защиты оболочек электрооборудования соответствует ГОСТ Р 51330.10-99. Максимальный нагрев элементов цепей и наружных поверхностей оболочек не превышает 80 °С. Электрические зазоры и пути утечки искробезопасных цепей выполнены в соответствии с требованиями ГОСТ Р 51330.10-99, печатные платы защищены покрытием.

Соединительные кабельные линии защищены от механических повреждений и электромагнитных наводок согласно требованиям гл.7.3 ПУЭ. Максимальные емкость и индуктивность цепей, подключаемых к выходной цепи электронного блока, установлены с учетом коэффициента искробезопасности 1,5 по ГОСТ Р 51330.10-99.

Степень защиты корпуса регистраторов от доступа к опасным частям, от попадания внутрь внешних твердых предметов и от проникновения воды - IP66 по ГОСТ 14254-96.

По способу защиты человека от поражения электрическим током регистраторы соответствуют классу II по ГОСТ 12.2.007.0-75.

К регистраторам можно подключить до трёх каталитических или оптических датчиков, в том числе и разных типов на разные каналы измерений регистраторов. Подключение датчиков производится по компенсированной линии.

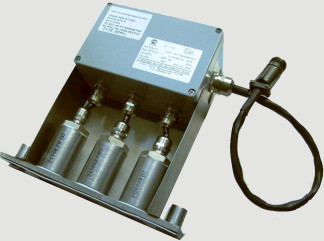

Внешний вид регистраторов и место пломбировки от несанкционированного доступа приведены на рисунках.

1    - Крышка корпуса регистратора;

2    - Разъем интерфейсного кабеля;

3    - Корпус регистратора с электронным блоком;

4    - Место пломбировки от несанкционированного доступа;

5    - Датчики газа;

6    - Прижим;

7    - Основание;

8    - Держатель.

Программное обеспечение

Регистраторы имеют встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем.

Основной функцией ПО регистратора является обработка информации приходящей от датчиков, подключенных к каналам измерений регистратора.

После подачи питания процессор регистратора подсчитывает контрольную сумму памяти программ (FLASH -память контроллера), считывает настроечные данные из памяти данных контроллера (EEPROM): тип, количество подключенных датчиков, коэффициенты пересчета данных и проверяет правильность считанной информации, по контрольной сумме (используемый алгоритм подсчета контрольной суммы - CRC-16).

Затем формируется внутренняя карта памяти регистратора, доступ к регистрам которой можно получить по протоколу MODBUS - RTU. Регистратор готов к выполнению команд через 2 секунды после подачи питания, то есть становятся доступны для чтения и записи регистры и реле внутренней карты памяти регистратора.

После поступления через модуль ввода-вывода команды на проведение измерений по протоколу MODBUS - RTU, регистратор прекращает обмен данными по интерфейсу, включает питание указанного в команде датчика или поочередно каждого датчика (в зависимости от поданной команды) и, выдержав необходимую паузу для прогрева датчика, измеряет напряжение на выходе датчика.

Регистратор проводит вычисление объёмной концентрации метана (% СН4) для каждого применённого при измерении датчика, используя хранящиеся в памяти данных коэффициенты.

Результаты вычислений помещаются во внутреннюю карту памяти регистратора, работа регистратора по интерфейсу возобновляется.

Считывание информации с регистров внутренней карты памяти регистратора возможно устройством сбора информации (далее - терминалом) обеспечивающим взаимодействие с регистратором посредством интерфейса RS-485 по протоколу MODBUS - RTU и питание регистратора с соответствующими параметрами.

Все нештатные ситуации во время исполнения команды заносятся в регистр ошибок.

Идентификационные данные программного обеспечения регистратора приведены в таблице 1.

Таблица 1

Прекращение работы регистратора осуществляется посредством отключения питания.

Регистратор обеспечивает многоуровневую систему защиты от несанкционированного изменения технических и метрологических характеристик.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует по МИ 3280-2010 уровню защиты «A». Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных данных.

* 1

При применении во взрывоопасной зоне - с питанием от искробезопасной цепи.

Условия эксплуатации регистраторов:

-    диапазон температуры окружающей среды, ° С

от минус 40 до плюс 60; от минус 55 до плюс 70;

от 84 до 106,7 (от 630 до 800);

от 20 до 85;

-    диапазон температуры окружающей среды хранения, ° С

-    диапазон атмосферного давления окружающей среды кПа (мм рт. ст.)

-    диапазон относительной влажности окружающей среды,

%

-    производственная вибрация с амплитудой 0,1 мм частотой, Гц

-    содержание пыли, г/м3, не более

-    расход анализируемой среды через датчики регистратора, л/мин, не более

Знак утверждения типа

Знак утверждения типа наносится на титульные листы руководства по эксплуатации СЕШМ.468157.050-004 типографским способом и на крышку корпуса регистратора на самоклеющейся всепогодной полиэстеровой этикетке.

Комплект поставки регистраторов приведён в таблице 2. Таблица 2

Поверка

осуществляется по документу МП 51034-12 "Инструкция. Регистраторы горючих газов РГГ. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП ""ВНИИМС" в 2012

г., входящему в комплект поставки.

Основные средства поверки: поверочный нулевой газ (воздух марка А или Б); ПГС СН4

- воздух ГСО № 3905-87; ПГС СН4 - воздух ГСО № 4272-88.

Сведения о методах измерений

отсутствуют.

Нормативные и технические документы, устанавливающие требования к регистраторам горючих газов РГГ

ГОСТ 27540-87. Сигнализаторы горючих газов и паров. Общие технические условия. ГОСТ Р 51522-99. Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний.

ГОСТ 12.2.007.0-75. ССБТ. Изделия электротехнические. Общие требования безопасности.

ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ Р 51330.19-99 Электрооборудование взрывозащищенное. Часть 20. Данные по горючим газам и парам, относящиеся к эксплуатации электрооборудования.

Лист № 6 Всего листов 6

ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

Рекомендации к применению

-    осуществление деятельности в области охраны окружающей среды;

-    осуществление производственного контроля соблюдения установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
