| Номер в госреестре | 51035-12 |
| Наименование СИ | Хроматографы жидкостные |
| Обозначение типа СИ | "Chromaster" |
| Изготовитель | "Hitachi High-Tech Science Corporation", Япония; Фирма "HITACHI High Technologies", Япония (срок свидетельства: 06.07.2022) |
| Год регистрации | 2012 |
| Срок свидетельства | 06.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

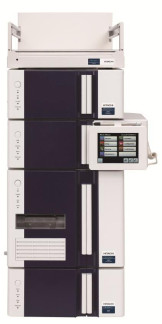

Хроматографы жидкостные "Chromaster" (далее - хроматографы) предназначены для определения содержания органических и неорганических веществ при проведении санитарного, экологического и технологического контроля.
Принцип действия хроматографов основан на разделении компонентов анализируемой пробы на колонке в потоке жидкой подвижной фазы и последующем их детектировании с помощью спектрофотометрических детекторов 5410 UV, 5420 UV/VIS, детектора на диодной матрице 5430 Diod Array, флуориметрического детектора 5440 FL и рефрактометрического детектора 5450 RI.
Хроматографы разработаны по блочно-модульному принципу (насосы, автоматические и ручные инжекторы, термостат колонок, различные детекторы, системы обработки данных). Комплектация приборов зависит от конкретных аналитических задач.
Универсальный насосный модуль 5110 Pump выполнен по последовательной двухплунжерной схеме, обеспечивающей высокую точность и постоянство подачи элюента в диапазоне 0,001 - 9,999 см /мин при предельно малых пульсациях. Опционально насосы оснащаются встраиваемыми мембранными проточными дегазаторами.
Для ввода образца помимо ручных дозаторов типа Reodyne, хроматографы Chromaster оснащаются автосамплером 5210 Aoutosampler, позволяющим полностью автоматизировать работу прибора и выполнять все рутинные операции в автоматическом режиме.
Термостат колонок 5310 Column Oven оснащен воздушно-циркуляционным термоста-тированием, что обеспечивает высокую воспроизводимость результатов анализа. Термостат оснащен детекторами утечек и газовыми детекторами для обеспечения безопасной работы хроматографа. Термостат по отдельному заказу может быть оснащен специальным устройством Colunn Menegment System, обеспечивающим контроль времени работы колонок, их состояния и прочих параметров системы разделения.
Каждый из модулей хроматографа может управляться как с собственной панели управления, так и с помощью специализированного программного обеспечения поставляемого опционально и устанавливаемого на внешний ПК. Система в целом также может управляться со специализированного внешнего графического контроллера (GUI Controller), также поставляемого опционально.
В случае использования внешнего персонального компьютера контроль всех параметров работы прибора осуществляется по цифровой шине с использованием программного обеспечения "EZCHROM elite".Это же ПО обеспечивает сбор, обработку и хранение результатов анализа.
Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Chromaster DL ENG.exe | FLASH.MOT | 1.0.0.1 | 15AF6643 | CRS-32 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:
- "С" - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений в соответствии с МИ 3290-2010.
Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик.
Спектрофотометрические детекторы 5410 UV и 5420 UV/VIS
| Диапазон длин волн, нм 5410 UV | от 190 до 600 |
| 5420 UV/VIS | от 190 до 900 |
| Уровень флуктуационных шумов нулевого сигнала (при одноволновом детектировании), е.о.п., не более | 5,0-10-5 |
| Дрейф нулевого сигнала, е.о.п./ч, не более | 1,0-10-4 |
| Предел детектирования по антрацену, г/см3 | 1,0-10-9 |
| Предел допускаемых значений относительного среднего квадратического отклонения выходного сигнала, % - по времени удерживания | 0,5 |
| - по высоте пиков | 3 |
| - по площади | 2 |
| Пределы допускаемых значений относительного изменения выходного сигнала (площади пика) за 8 часов непрерывной работы, % | ± 2 |
Детектор на диодной матрице 5430 Diod Array
| Диапазон длин волн (в двухламповом исполнении), нм | от 190 до 900 |
| Уровень флуктуационных шумов нулевого сигнала (при одноволновом детектировании), е.о.п. | 5,0-10-5 |
| Дрейф нулевого сигнала, е.о.п./ч, не более | 4,0-10-4 |
| Предел детектирования по антрацену, г/см3 | 1-10-8 |
| Предел допускаемых значений относительного среднего квадратического отклонения выходного сигнала, % - по времени удерживания | 0,5 |
| - по высоте пиков | 3 |
| - по площади | 2 |
| Пределы допускаемых значений относительного изменения выходного сигнала (площади пика) за 8 часов непрерывной работы, % | ± 2 |
Рефрактометрический детектор 5450 RI
| Диапазон коэффициентов преломления | от 1,00 до 1,75 |
| Уровень флуктуационных шумов нулевого сигнала, ед.рефр, не более | 2,5-10-8 |
| Дрейф нулевого сигнала, ед. реф./ч, не более | 2-10-7 |
| Предел детектирования по антрацену, г/см3 | 1,0-10-6 |
| Предел допускаемых значений относительного среднего квадратического отклонения выходного сигнала, % - по времени удерживания | 0,5 |
| - по высоте пиков | 3 |
| - по площади | 2 |
| Пределы допускаемых значений относительного изменения выходного сигнала (площади пика) за 8 часов непрерывной работы, % | ± 2 |
| Диапазон длин волн возбуждения, нм | от 200 до 850 |
| Диапазон длин волн испускания (эмиссии), нм | от 250 до 900 |
| Уровень флуктуационных шумов нулевого сигнала, мкВ, не более | 100 |
| Дрейф нулевого сигнала, мкВ/ч, не более | 1000 |
| Предел детектирования по антрацену, г/см3 | 110-11 |
| Предел допускаемых значений относительного среднего квадратического отклонения выходного сигнала, % - по времени удерживания | 0,5 |
| - по высоте пиков | 3 |
| - по площади | 2 |
| Пределы допускаемых значений относительного изменения выходного сигнала (площади пика) за 8 часов непрерывной работы, % | ±2 |
Г абаритные размеры и масса в зависимости от комплектации хроматографа.
Условия применения:
| о/"ч - температура окружающей среды, С | от 4 до 35; |
| - диапазон относительной влажности окружающей среды при температуре 35 °С и более низких температурах, без конденсации влаги, % | от 45 до 80; |
| - диапазон атмосферного давления, кПа мм рт. ст. | от 84 до 106,7 от 630 до 800 |
Знак утверждения типа наносится на лицевую панель прибора методом шелкографии и на титульный лист руководства по эксплуатации типографским способом.
Хроматограф жидкостный "Crommaster" в составе:
детекторы спектрофотометрические 5410 UV и/или 5420 UV/VIS;
детектор на диодной матрице 5430 Diod Array;
детектор рефрактометрический 5450 RI;
детектор флуориметрический 5440 FL;
насос 5110 Pump;
автосамплер 5210 Autosampler;
ручной инжектор Rheodyne 7725i;
термостат колонок 5310 Column Oven;
органайзер емкостей растворителей со встроенным блоком питания.
Руководство по эксплуатации (на русском языке).
Методика поверки.
осуществляется по документу МП 51035-12 "Инструкция. Хроматографы жидкостные "Chromaster". Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМС" в 2012 г. и входящему в комплект поставки.
Всего листов 5
При поверке используются:
- ГСО 8749-2006 состава антрацена в ацетонитриле с массовой концентрацией антрацена 200 мкг/см .
Нет
Нормативные и технические документы, устанавливающие требования к хроматографам жидкостным "Chromaster"
техническая документация фирмы-изготовителя.
- при выполнении работ по обеспечению безопасных условий и охраны труда.
| Зарегистрировано поверок | 133 |
| Поверителей | 15 |
| Актуальность данных | 18.11.2024 |
