Резервуар вертикальный стальной цилиндрический РВСпк-50000, 51039-12

Назначение

Резервуар вертикальный стальной цилиндрический РВСпк - 50000 предназначен для измерений объема и хранения нефти и нефтепродуктов.

Описание

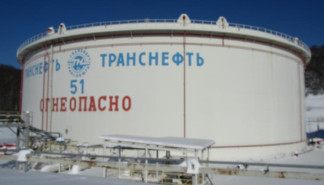

Резервуар представляет собой металлический сосуд в форме вертикального цилиндра, с плавающей крышей.

Плавающая крыша изготовлена из стали и имеет 100 шт. опорных стоек, а также одну металлическую направляющую диаметром 530 мм, конструкция которой предусматривает возможность установки радарного уровнемера.

Резервуар снабжен дренажными устройствами для отвода атмосферных осадков и лестницами для доступа на плавающую крышу, лестницами для доступа на плавающую крышу, пеногенераторами, термоизвещателямим, дыхательными и предохранительными клапанами.

На боковых стенках резервуара и на плавающей крыше предусмотрены люки - лазы для обслуживания резервуара, замерные, смотровые и монтажные люки.

Днище - плоское, металлическое с уклоном < 1:100 от центра к периферии.

Номинальная вместимость, м3,

Пределы допускаемой относительной погрешности определения вместимости, % (геометрический метод)

50000.

± 0,1.

60700;

18100.

971012

от минус 30 до плюс 50.

Габаритные размеры, мм, не более:

-    диаметр

-    высота

Масса, кг, не более Температура окружающей среды, оС

Знак утверждения типа

наносят на титульный лист паспорта типографским способом.

Комплектность средств измерений

Резервуар вертикальный стальной цилиндрический РВСпк - 50000    1 шт.,

Паспорт    1 экз.

Поверка

ГОСТ 8.570 - 2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Перечень основных средств поверки приведен в таблице 1

Таблица 1- Перечень основных средств поверки

Сведения о методах измерений

содержатся в разделе «Техническая характеристика резервуара» паспорта резервуара вертикального стального цилиндрического РВСпк-50000.

Нормативные и технические документы, устанавливающие требования к резервуару вертикальному стальному цилиндрическому РВСпк-50000

1. ГОСТ 8.570-2000 «Резервуары стальные вертикальные цилиндрические. Методика поверки».

2 ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости».

3.    ПБ 09-540-03 «Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств».

4.    ПБ 09-560-03 «Правила промышленной безопасности нефтебаз и складов нефтепродуктов».

5.    ПБ 03-605-03 «Правила устройства вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов».

Рекомендации к применению

Выполнение государственных учетных операций на перевалочной нефтебазе «Грушо-вая» ОАО «Черномортранснефть».
