| Номер в госреестре | 51059-12 |
| Наименование СИ | Преобразователи измерительные |
| Обозначение типа СИ | PR |
| Изготовитель | "PR Electronics A/S", Дания |
| Год регистрации | 2012 |
| Срок свидетельства | 06.09.2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Преобразователи измерительные PR Назначение средства измерений
Преобразователи измерительные (далее преобразователи) - предназначены для преобразования аналоговых и цифровых выходных сигналов от первичных измерительных преобразователей с целью передачи сигналов измерительной информации о состоянии технологических параметров вторичной части измерительной системы.
Принцип работы преобразователей основан на преобразовании сигналов, поступающих от термопреобразователей сопротивления, термоэлектрических преобразователей, устройств с частотным и импульсным выходными сигналами, измерительных мостов, потенциометров, устройств с нормированным аналоговым сигналом постоянного тока и напряжения в унифицированный электрический выходной сигнал постоянного тока или напряжения, в частотный или импульсный выходной сигнал, а также в цифровой сигнал для передачи по HART-протоколу или в цифровой сигнал промышленной сети PROFIBUS-PA, Foundation Fieldbus и иных протоколов.
Некоторые модели преобразователей поддерживают возможность получения информации об измеряемой величине в виде цифровой индикации на персональном компьютере, на переносном пульте дистанционного управления или на дисплее, устанавливаемом по заказу потребителя на корпусе преобразователя.

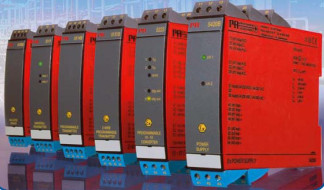

Конструктивно преобразователи представляют собой единообразные конструкции прямоугольной или круглой (в зависимости от модели) формы, внутри которых смонтированы измерительные цепи преобразования, усиления, а также цепи питания и сигнализации.
Модельный ряд преобразователей содержит как аналоговые и дискретные модули, так и модули со связью по информационной шине.
Пример расшифровки условного обозначения типоисполнений преобразователей:
PR 2204
Преобразователи имеют встроенное (Микропрограмма) и внешнее (PReset) программное обеспечение (ПО). Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение и программирование. Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и недоступны без вскрытия пломб.
Встроенное ПО (Микропрограмма) - внутренняя программа микроконтроллера предназначена для обеспечения нормального функционирования преобразователя, управления интерфейсом и т. д. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) преобразователей предприятием-изготовителем и недоступна для пользователя.
Внешнее программное обеспечение PReset, устанавливаемое на персональный компьютер, позволяет сконфигурировать прибор для проведения испытаний, регистрировать, и сохранять результаты измерений.
Уровень защиты от непреднамеренных и преднамеренных изменений - «С» в
соответствии МИ 3286-2010.
_Таблица 1 - Характеристики ПО
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора |
| Внешнее | PReset | 6.01.1005 | - | - |
| Встроенное | Микропрограмма | - | - | - |
Основные метрологические и технические характеристики приведены в таблицах 2-5. Таблица 2 - Метрологические характеристики преобразователей_
| № п/п | Модель | Диапазон входного сигнала | Диапазон выходного сигнала | Погреш ность1 | Питание | Масса, кг |
| 1 | 2202 | Термопреобразователи сопротивления:2 Pt100; Pt1000; Ni100 | Сила постоянного тока: от 0 до 20 мА | ±0,1% | от 19,2 до 300 В постоянного тока; от 21,6 до 253 В переменного тока частотой 50 (60) Гц | 0,15 |
| Сопротивление постоянного тока: от 0 до 10 кОм | Напряжение постоянного тока: от 0 до 10 В | |||||
| 2 | 2204 | Сила постоянного тока: от 0 до 20 мА | Сила постоянного тока: от 0 до 20 мА | ±0,1% | от 19,2 до 300 В постоянного тока; от 21,6 до 253 В переменного тока частотой 50 (60) Гц | 0,16 |
| Напряжение постоянного тока: от 0 до 10 В | Напряжение постоянного тока: от 0 до 10 В | |||||
| 3 | 2220 | Напряжение переменного тока частотой 50 (60 Гц): от 21,6 до 253 В | Напряжение постоянного тока: от 4,75 до 25,2 В | ±0,1% | от измерительного канала | 0,425 |
| № п/п | Модель | Диапазон входного сигнала | Диапазон выходного сигнала | Погреш ность1 | Питание | Масса, кг |
| Напряжение постоянного тока: от 0 до 10 В | ||||||
| Сила постоянного тока: от 0 до 20 мА | ||||||
| 4 | 2222 | Напряжение переменного тока частотой 50 (60 Гц): от 102,4 до 253 В | Напряжение постоянного тока: от 14,25 до 25,2 В | ±0,1% | от измерительного канала | 0,21 |
| 5 | 2223 | Напряжение переменного тока частотой 50 (60 Гц): от 21,6 до 253 В | Напряжение постоянного тока: от 4,75 до 25,2 В | ±0,1% | от измерительного канала | 0,4 |
| 6 | 2224 | Сила постоянного тока: от 0 до 20 мА | Напряжение постоянного тока: от 9,1 до 28,3 В | ±0,1% | от 9,6 до 28,8 В постоянного тока | 0,13 |
| Напряжение постоянного тока: от минус 10 до плюс 10 В | ||||||
| 7 | 2229 | Напряжение переменного тока частотой 50 (60 Гц): от 0 до 28 В | Напряжение постоянного тока: от 4,5 до 26,4 В | ±0,1% | от измерительного канала | 0,17 |
| Напряжение постоянного тока: от 0 до 40 В | ||||||
| 8 | 2231 | Сила постоянного тока: от 0 до 1 А | Релейный выход 500 ВА | ±0,35% | от 19,2 до 300 В постоянного тока; от 21,6 до 253 В переменного тока частотой 50 (60) Гц | 0,175 |
| Напряжение переменного тока частотой 50 (60 Гц): от 0 до 250 В | ||||||
| 9 | 2237 | Сила постоянного тока: от 0,8 до 50 мА | Релейный выход 300 ВА | ±0,1% | от 19,2 до 28 В постоянного тока | 0,11 |
| Напряжение постоянного тока: от 0,8 до 24 В | ||||||
| 10 | 2238 | Сила постоянного тока: от 0,8 до 50 мА | Релейный выход 300 ВА | ±0,1% | от 19,2 до 28 В постоянного тока | 0,125 |
| Напряжение постоянного тока: от 0,8 до 24 В | ||||||
| 11 | 2240 | Напряжение переменного тока частотой 50 (60 Гц): от 97,75 до 253 В | Напряжение постоянного тока: от 12 до 24 В | ±0,1% | от измерительного канала | 0,6 |
| 12 | 2255 | Частота: от 0 до 20 кГц | Частота: от 0 до 1 кГц | ±0,1% | от 19,2 до 28 В постоянного тока | 0,125 |
| Сила постоянного тока: от 1,2 до 2,1 мА; от 0,2 до 7 мА; от 4,5 до 6,2 мА | Сила постоянного тока: от 0 до 20 мА |
| № п/п | Модель | Диапазон входного сигнала | Диапазон выходного сигнала | Погреш ность1 | Питание | Масса, кг |
| Напряжение постоянного тока: от 0,1 до 0,2 В; от 1,2 до 1,7 В; от 4 до 7 В | Напряжение постоянного тока: от 0 до 10 В | |||||
| Релейный выход 300 В-А | ||||||
| 13 | 2261 | Напряжение постоянного тока: от минус 40 до плюс 100 мВ | Сила постоянного тока: от 0 до 20 мА | ±0,1% | от 19,2 до 28 В постоянного тока | 0,13 |
| Напряжение постоянного тока: от 0 до 10 В | ||||||
| 14 | 2271 | Т ермопреобразователи сопротивления:2 Pt100; Ni100 | Сила постоянного тока: от 0 до 20 мА | ±0,1% | от 19,2 до 28 В постоянного тока | 0,13 |
| Сопротивление постоянного тока: от 0 до 10 кОм | Напряжение постоянного тока: от 0 до 10 В | |||||
| Релейный выход 300 В-А | ||||||
| 15 | 2273 | Термопреобразователи сопротивления:2 Pt100; Ni100 | Сила постоянного тока: от 4 до 20 мА | ±0,1% | от 10 до 35 В постоянного тока | 0,12 |
| Сопротивление постоянного тока: от 0 до 10 кОм | ||||||
| 16 | 2279 | Напряжение переменного тока частотой от 40 до 400 Гц: от 0 до 250 В | Сила постоянного тока: от 0 до 20 мА | ±0,1% | от 19,2 до 300 В постоянного тока; от 21,6 до 253 В переменного тока частотой 50 (60) Гц | 0,16 |
| Сила переменного тока частотой от 40 до 400 Гц: от 0 до 1 А | Напряжение постоянного тока: от 0 до 10 В | |||||
| 17 | 2281 | Напряжение постоянного тока: от 0 до 24 В | Сила постоянного тока: от 0 до 20 мА | ±0,1% | от 19,2 до 28 В постоянного тока | 0,12 |
| Напряжение постоянного тока: от 0 до 10 В | ||||||
| 18 | 2284 | Сила постоянного тока: от минус 50 до плюс 50 мА | Сила постоянного тока: от 0 до 20 мА | ±0,1% | от 19,2 до 300 В постоянного тока; от 21,6 до 253 В переменного тока частотой 50 (60) Гц | 0,165 |
| Напряжение постоянного тока: от минус 250 до плюс 250 В | Напряжение постоянного тока: от 0 до 10 В | |||||
| 19 | 2285 | Сила постоянного тока: от 0 до 4 мА; от 0 до 20 мА | Сила постоянного тока: от 0 до 20 мА | ±0,1% | от измерительного канала | 0,24 |
| № п/п | Модель | Диапазон входного сигнала | Диапазон выходного сигнала | Погреш ность1 | Питание | Масса, кг |
| Напряжение постоянного тока: от 0 до 10 В | ||||||
| 20 | 2286 | Т ермопреобразователи сопротивления:2 Pt100 | Релейный выход 500 В-А | ±0,1% | от 19,2 до 28 В постоянного тока | 0,14 |
| Сила постоянного тока: от 0 до 20 мА | ||||||
| Напряжение постоянного тока: от 0 до 10 В | ||||||
| 21 | 2288 | Частота: от 0 до 10 кГц | Частота: от 5 до 10 кГц | ±0,1% | от 19,2 до 28 В постоянного тока | 0,115 |
| 22 | 2289 | Термопреобразователи сопротивления:2 Pt100 | Сила постоянного тока: от 0 до 20 мА | ±0,1% | от 19,2 до 28 В постоянного тока | 0,13 |
| Сила постоянного тока: от 0 до 20 мА | ||||||
| Напряжение постоянного тока: от 0 до 10 В | Напряжение постоянного тока: от 0 до 10 В | |||||
| 23 | 2914 | Термопреобразователи сопротивления:2 Pt100 | Сила постоянного тока: от 4 до 20 мА | ±0,1% | от 8 до 35 В постоянного тока | 0,95 |
| 24 | 3103 | Сила постоянного тока: от 0 до 20 мА | Сила постоянного тока: от 0 до 20 мА | ±0,05% | от 16,8 до 31,2 В постоянного тока | 0,7 |
| 25 | 3104 | Сила постоянного тока: от 0 до 20 мА | Сила постоянного тока: от 0 до 20 мА | ±0,05% | от 16,8 до 31,2 В постоянного тока | 0,7 |
| Напряжение постоянного тока: от 0 до 10 В | Напряжение постоянного тока: от 0 до 10 В | |||||
| 26 | 3105 | Сила постоянного тока: от 0 до 20 мА | Сила постоянного тока: от 0 до 20 мА | ±0,2% | от 16,8 до 31,2 В постоянного тока | 0,7 |
| Напряжение постоянного тока: от 0 до 10 В | Напряжение постоянного тока: от 0 до 10 В | |||||
| 27 | 3108 | Сила постоянного тока: от 0 до 20 мА | Сила постоянного тока: от 0 до 20 мА | ±0,05% | от 16,8 до 31,2 В постоянного тока | 0,7 |
| 28 | 3109 | Сила постоянного тока: от 0 до 20 мА | Сила постоянного тока: от 0 до 20 мА | ±0,05% | от 16,8 до 31,2 В постоянного тока | 0,7 |
| Напряжение постоянного тока: от 0 до 10 В | Напряжение постоянного тока: от 0 до 10 В |
| № п/п | Модель | Диапазон входного сигнала | Диапазон выходного сигнала | Погреш ность1 | Питание | Масса, кг |
| 29 | 3114 | Сила постоянного тока: от 0 до 20 мА | Сила постоянного тока: от 0 до 20 мА | ±0,1% | от 16,8 до 31,2 В постоянного тока | 0,7 |
| Напряжение постоянного тока: от 0 до 10 В | ||||||
| Термопреобразователи сопротивления:2 Pt10; Pt20; Pt50; Pt100; Pt200; Pt250; Pt300; Pt400; Pt500; Pt1000; Ni50; Ni100; Ni120; Ni1000 | Напряжение постоянного тока: от 0 до 10 В | |||||
| Термопары:3 B, E, J, K, L, N, R, S,T | ||||||
| Сопротивление постоянного тока: от 0 до 100 кОм | ||||||
| 30 | 3185 | Сила постоянного тока: от 0 до 20 мА | Сила постоянного тока: от 0 до 20 мА | ±0,1% | от измерительного канала | 0,7 |
| 31 | 3186 | Сила постоянного тока: от 0 до 20 мА | Сила постоянного тока: от 0 до 20 мА | ±0,1% | от измерительного канала | 0,7 |
| 32 | 3532 | Напряжение постоянного тока: от 12 до 230 В | Сила постоянного тока: от 0 до 20 мА | ±0,2% | от 19,2 до 28 В постоянного тока | 0,15 |
| 33 | 4114 | Сила постоянного тока: от 0 до 20 мА | Сила постоянного тока: от 0 до 20 мА | ±0,1% | от 19,2 до 300 В постоянного тока; от 21,6 до 253 В переменного тока частотой 50 (60) Гц | 0,145 |
| Напряжение постоянного тока: от 0 до 10 В | ||||||
| Термопреобразователи сопротивления:2 Pt10; Pt20; Pt50; Pt100; Pt200; Pt250; Pt300; Pt400; Pt500; Pt1000; Ni50; Ni100; Ni120; Ni1000 | Напряжение постоянного тока: от 0 до 10 В | |||||
| Термопары:3 B, E, J, K, L, N, R, S,T | Релейный выход 500 В-А | |||||
| Сопротивление постоянного тока: от 0 до 100 кОм | ||||||
| 34 | 4116 | Сила постоянного тока: от 0 до 20 мА | Сила постоянного тока: от 0 до 20 мА | ±0,1% | от 19,2 до 300 В постоянного тока; от 21,6 до 253 В переменного тока | 0,17 |
| Напряжение постоянного тока: от 0 до 10 В |
| № п/п | Модель | Диапазон входного сигнала | Диапазон выходного сигнала | Погреш ность1 | Питание | Масса, кг |
| Т ермопреобразователи сопротивления:2 Pt10; Pt20; Pt50; Pt100; Pt200; Pt250; Pt300; Pt400; Pt500; Pt1000; Ni50; Ni100; Ni120; Ni1000 | Напряжение постоянного тока: от 0 до 10 В | частотой 50 (60) Гц | ||||
| Термопары:3 B, E, J, K, L, N, R, S,T Сопротивление постоянного тока: от 0 до 100 кОм | Релейный выход 500 В-А | |||||
| 35 | 4131 | Сила постоянного тока: от 0 до 20 мА Напряжение постоянного тока: от 0 до 10 В Термопреобразователи сопротивления:2 Pt10; Pt20; Pt50; Pt100; Pt200; Pt250; Pt300; Pt400; Pt500; Pt1000; Ni50; Ni100; Ni120; Ni1000 Термопары:3 B, E, J, K, L, N, R, S,T Сопротивление постоянного тока: от 0 до 100 кОм | От 0 до 25000Гц | ±0,1% | от 19,2 до 300 В постоянного тока; от 21,6 до 253 В переменного тока частотой 50 (60) Гц | 0,17 |
| 36 | 4222 | Сила постоянного тока: от 0 до 20 мА Напряжение постоянного тока: от 0 до 10 В | Сила постоянного тока: от 0 до 20 мА | ±0,1% | от 19,2 до 300 В постоянного тока; от 21,6 до 253 В переменного тока частотой 50 (60) Гц | 0,155 |
| Термопреобразователи сопротивления:2 Pt10; Pt20; Pt50; Pt100; Pt200; Pt250; Pt300; Pt400; Pt500; Pt1000; Ni50; Ni100; Ni120; Ni1000 Термопары:3 B, E, J, K, L, N, R, S,T Сопротивление постоянного тока: от 0 до 100 кОм | Напряжение постоянного тока: от 0 до 10 В | |||||
| 37 | 5102 | Термопреобразователи сопротивления:2 Pt100; Ni100 | Сила постоянного тока: от 0 до 20 мА | ±0,1% | от 19,2 до 28 В постоянного тока | 0,17 |
| № п/п | Модель | Диапазон входного сигнала | Диапазон выходного сигнала | Погреш ность1 | Питание | Масса, кг |
| Сопротивление постоянного тока: от 0 до 10 кОм | Напряжение постоянного тока: от 0 до 10 В | |||||
| 38 | 5104 | Сила постоянного тока: от 0 до 20 мА | Сила постоянного тока: от 0 до 20 мА | ±0,1% | от 19,2 до 300 В постоянного тока; от 21,6 до 253 В переменного тока частотой 50 (60) Гц | 0,225 |
| Напряжение постоянного тока: от 0 до 10 В | Напряжение постоянного тока: от 0 до 10 В | |||||
| 39 | 5105 | Сила постоянного тока: от 0 до 20 мА | Сила постоянного тока: от 0 до 20 мА | ±0,1% | от 19,2 до 300 В постоянного тока; от 21,6 до 253 В переменного тока частотой 50 (60) Гц | 0,225 |
| Напряжение постоянного тока: от 0 до 10 В | Напряжение постоянного тока: от 0 до 10 В | |||||
| 40 | 5106 | Сила постоянного тока: от 4 до 20 мА | Сила постоянного тока: от 0 до 20 мА | ±0,1% | от 19,2 до 300 В постоянного тока; от 21,6 до 253 В переменного тока частотой 50 (60) Гц | 0,246 |
| 41 | 5107 | Сила постоянного тока: от 4 до 20 мА | Сила постоянного тока: от 0 до 20 мА | ±0,1% | от 19,2 до 300 В постоянного тока; от 21,6 до 253 В переменного тока частотой 50 (60) Гц | 0,26 |
| 42 | 5114 | Сила постоянного тока: от 0 до 100 мА | Сила постоянного тока: от 0 до 20 мА | ±0,05% | от 19,2 до 300 В постоянного тока; от 21,6 до 253 В переменного тока частотой 50 (60) Гц | 0,225 |
| Напряжение постоянного тока: от минус 150 до плюс 150 мВ; от 0 до 250 В | ||||||
| Термопреобразователи сопротивления:2 Pt100; Pt1000; Ni100 | Напряжение постоянного тока: от 2 до 10 В | |||||
| Термопары:3 B, E, J, K, L, N, R, S, T | ||||||
| Сопротивление постоянного тока: от 0 до 10 кОм | ||||||
| 43 | 5115 | Сила постоянного тока: от 0 до 100 мА | Сила постоянного тока: | ±0,05% | от 19,2 до 300 В постоянного | 0,225 |
| № п/п | Модель | Диапазон входного сигнала | Диапазон выходного сигнала | Погреш ность1 | Питание | Масса, кг |
| Напряжение постоянного тока: от минус 150 до плюс 150 мВ; от 0 до 250 В | от 0 до 20 мА | тока; от 21,6 до 253 В переменного тока частотой 50 (60) Гц | ||||
| Термопреобразователи сопротивления:2 Pt100; Pt1000; Ni100 Термопары:3 B, E, J, K, L, N, R, S, T Сопротивление постоянного тока: от 0 до 10 кОм | Напряжение постоянного тока: от 2 до 10 В | |||||
| 44 | 5116 | Сила постоянного тока: от 0 до 100 мА | Сила постоянного тока: от 0 до 20 мА | ±0,05% | от 19,2 до 300 В постоянного тока; от 21,6 до 253 В переменного тока частотой 50 (60) Гц | 0,235 |
| Напряжение постоянного тока: от минус 2,5 до плюс 2,5 В; от 0 до 250 В | Напряжение постоянного тока: от 2 до 10 В | |||||
| Термопреобразователи сопротивления:2 Pt100; Pt1000; Ni100 Термопары:3 B, E, J, K, L, N, R, S, T | Релейный выход 500 ВА | |||||
| 45 | 5131 | Сила постоянного тока: от 0 до 100 мА Напряжение постоянного тока: от минус 2,5 до плюс 2,5 В; от 0 до 250 В Термопреобразователи сопротивления:2 Pt100; Pt1000; Ni100 Термопары:3 B, E, J, K, L, N, R, S, T | Сила постоянного тока: от 4 до 20 мА | ±0,05% | от 7,5 до 35 В постоянного тока | 0,195 |
| 46 | 5202 | Частота: от 0 до 5 кГц | Релейный выход 100 ВА | ±0,1% | от 19,2 до 300 В постоянного тока; от 21,6 до 253 В переменного тока частотой 50 (60) Гц | 0,23 |
| № п/п | Модель | Диапазон входного сигнала | Диапазон выходного сигнала | Погреш ность1 | Питание | Масса, кг |
| 47 | 5203 | Напряжение постоянного тока: от 4 до 7 В | Напряжение постоянного тока: от 10 до 22 В | ±0,1% | от 19,2 до 300 В постоянного тока; от 21,6 до 253 В переменного тока частотой 50 (60) Гц | 0,23 |
| 48 | 5223 | Частота: от 0 до 20 кГц | Сила постоянного тока: от 0 до 20 мА | ±0,1% | от 19,2 до 300 В постоянного тока; от 21,6 до 253 В переменного тока частотой 50 (60) Гц | 0,25 |
| Напряжение постоянного тока: от 2 до 10 В | ||||||
| Частота: от 0 до 1000 Гц | ||||||
| Релейный выход 500 или 100 В-А | ||||||
| 49 | 5225 | Частота: от 0 до 20 кГц | Сила постоянного тока: от 0 до 20 мА | ±0,1% | от 19,2 до 300 В постоянного тока; от 21,6 до 253 В переменного тока частотой 50 (60) Гц | 0,19 |
| Напряжение постоянного тока: от 2 до 10 В | ||||||
| Частота: от 0 до 1000 Гц | ||||||
| Релейный выход 500 или 100 В-А | ||||||
| 50 | 5331 | Т ермопреобразователи сопротивления:2 Pt100; Ni100 | Сила постоянного тока: от 4 до 20 мА | ±0,05% | от 7,5 до 35 В постоянного тока | 0,05 |
| Термопары:3 E, J, K, L, N, T, B, R, S | ||||||
| Сопротивление постоянного тока: от 0 до 5 кОм | ||||||
| Напряжение постоянного тока: от минус 12 плюс 150 мВ | ||||||
| 51 | 5333 | Термопреобразователи сопротивления:2 Pt100; Ni100 | Сила постоянного тока: от 4 до 20 мА | ±0,1% | от 8 до 35 В постоянного тока | 0,05 |
| Сопротивление постоянного тока: от 0 до 10 кОм | ||||||
| 52 | 5334 | Термопары:3 E, J, K, L, N, T, B, R, S | Сила постоянного тока: | ±0,05% | от 7,5 до 35 В постоянного тока | 0,05 |
| № п/п | Модель | Диапазон входного сигнала | Диапазон выходного сигнала | Погреш ность1 | Питание | Масса, кг |
| Напряжение постоянного тока: от минус 12 плюс 150 мВ | от 4 до 20 мА | |||||
| 53 | 5335 | Термопреобразователи сопротивления:2 Pt100; Ni100 | Сила постоянного тока: от 4 до 20 мА | ±0,05% | от 8 до 35 В постоянного тока | 0,05 |
| Сопротивление постоянного тока: от 0 до 7 кОм | ||||||
| Термопары: E, J, K, L, N, T, B, R, S | ||||||
| Напряжение постоянного тока: от минус 800 плюс 800 мВ | ||||||
| 54 | 5336 | Термопреобразователи сопротивления:2 Pt100; Ni100 | Сила постоянного тока: от 4 до 20 мА | ±0,05% | от 8 до 35 В постоянного тока | 0,05 |
| Сопротивление постоянного тока: от 0 до 7 кОм | ||||||
| Термопары:3 E, J, K, L, N, T, B, R, S | ||||||
| Напряжение постоянного тока: от минус 800 плюс 800 мВ | ||||||
| 55 | 5337 | Термопреобразователи сопротивления:2 Pt100; Ni100 | Сила постоянного тока: от 4 до 20 мА | ±0,05% | от 8 до 35 В постоянного тока | 0,05 |
| Сопротивление постоянного тока: от 0 до 7 кОм | ||||||
| Термопары:3 E, J, K, L, N, T, B, R, S | ||||||
| Напряжение постоянного тока: от минус 800 плюс 800 мВ | ||||||
| 56 | 5343 | Сопротивление постоянного тока: от 0 до 100 кОм | Сила постоянного тока: от 4 до 20 мА | ±0,05% | от 8 до 35 В постоянного тока | 0,05 |
| 57 | 5350 | Термопреобразователи сопротивления:2 Pt25; Pt1000; Ni25...Ni1000; Cu10...Cu100 | Напряжение постоянного тока: от минус 200 до плюс 200 мВ | ±0,05% | от 9 до 35 В постоянного тока | 0,055 |
| № п/п | Модель | Диапазон входного сигнала | Диапазон выходного сигнала | Погреш ность1 | Питание | Масса, кг |
| Термопары:3 E, J, K, L, N, T, B, R, S | ||||||
| Сопротивление постоянного тока: от 0 до 100 кОм | ||||||
| Напряжение постоянного тока: от минус 800 плюс 800 мВ | ||||||
| 58 | 5420 | Напряжение постоянного тока: от 19,2 до 300 В | Сила постоянного тока: от 0 до 28 мА | ±0,1% | от измерительного канала | 0,215 |
| Напряжение переменного тока частотой 50 (60 Гц): от 21,6 до 253 В | Напряжение постоянного тока: от 0 до 18 В | |||||
| 59 | 5531 | Сила постоянного тока: от 3,6 до 23 мА | Дисплей: от 0 до 9999 ед. | ±0,1% | от измерительного канала | 0,15 |
| 60 | 5714 | Термопреобразователи сопротивления:2 Pt100; Ni100 | Сила постоянного тока: от 0 до 20 мА | ±0,1% | от 19,2 до 300 В постоянного тока; от 21,6 до 253 В переменного тока частотой 50 (60) Гц | 0,23 |
| Термопары:3 E, J, K, L, N, T, B, R, S | ||||||
| Сопротивление постоянного тока: от 0 до 100 кОм | Релейный выход 500 ВА | |||||
| Сила постоянного тока: от 0 до 20 мА | ||||||
| Напряжение постоянного тока: от 0 до 12 В | ||||||
| 61 | 5715 | Термопреобразователи сопротивления:2 Pt100; Ni100 | Сила постоянного тока: от 0 до 20 мА | ±0,1% | от 19,2 до 300 В постоянного тока; от 21,6 до 253 В переменного тока частотой 50 (60) Гц | 0,26 |
| Термопары:3 E, J, K, L, N, T, B, R, S | ||||||
| Сопротивление постоянного тока: от 0 до 100 кОм | Релейный выход 500 ВА | |||||
| Сила постоянного тока: от 0 до 20 мА | ||||||
| Напряжение постоянного тока: от 0 до 12 В | ||||||
| 62 | 5725 | Сила постоянного тока: от 0 до 10 мА | Сила постоянного тока: | ±0,1% | от 19,2 до 300 В постоянного | 0,23 |
| № п/п | Модель | Диапазон входного сигнала | Диапазон выходного сигнала | Погреш ность1 | Питание | Масса, кг |
| Напряжение постоянного тока: от минус 0,05 плюс 6,5 В | от 0 до 20 мА | тока; от 21,6 до 253 В переменного тока частотой 50 (60) Гц | ||||
| Частота: от 0 до 50 кГц | Релейный выход 500 ВА | |||||
| 63 | 6185 | Сила постоянного тока: от 0 до 23 мА | Сила постоянного тока: от 0 до 23 мА | ±0,1% | от измерительного канала | 0,23 |
| 64 | 6331 | Термопреобразователи сопротивления:2 Pt100; Ni100 | Сила постоянного тока: от 4 до 20 мА | ±0,05% | от 7,2 до 35 В постоянного тока | 0,185 |
| Термопары:3 E, J, K, L, N, T, B, R, S | ||||||
| Сопротивление постоянного тока: от 0 до 10 кОм | ||||||
| Напряжение постоянного тока: от минус 12 плюс 150 мВ | ||||||
| 65 | 6333 | Термопреобразователи сопротивления:2 Pt100; Ni100 | Сила постоянного тока: от 4 до 20 мА | ±0,1% | от 8 до 35 В постоянного тока | 0,185 |
| Сопротивление постоянного тока: от 0 до 10 кОм | ||||||
| 66 | 6334 | Термопреобразователи сопротивления:2 Pt100; Ni100 | Сила постоянного тока: от 4 до 20 мА | ±0,05% | от 7,2 до 35 В постоянного тока | 0,185 |
| Термопары:3 E, J, K, L, N, T, B, R, S | ||||||
| Сопротивление постоянного тока: от 0 до 10 кОм | ||||||
| Напряжение постоянного тока: от минус 12 плюс 150 мВ | ||||||
| 67 | 6335 | Термопреобразователи сопротивления:2 Pt100; Pt1000; Ni100 | Сила постоянного тока: от 4 до 20 мА | ±0,05% | от 7,2 до 35 В постоянного тока | 0,185 |
| Термопары:3 E, J, K, L, N, T, B, R, S | ||||||
| Сопротивление постоянного тока: от 0 до 10 кОм |
| № п/п | Модель | Диапазон входного сигнала | Диапазон выходного сигнала | Погреш ность1 | Питание | Масса, кг |
| Напряжение постоянного тока: от минус 800 плюс 800 мВ | ||||||
| 68 | 6336 | Термопреобразователи сопротивления:2 Pt100; Pt1000; Ni100 Термопары:3 E, J, K, L, N, T, B, R, S Сопротивление постоянного тока: от 0 до 10 кОм Напряжение постоянного тока: от минус 800 плюс 800 мВ | Сила постоянного тока: от 4 до 20 мА | ±0,05% | от 7,2 до 35 В постоянного тока | 0,185 |
| 69 | 6337 | Термопреобразователи сопротивления:2 Pt100; Pt1000; Ni100 Термопары:3 E, J, K, L, N, T, B, R, S Сопротивление постоянного тока: от 0 до 10 кОм Напряжение постоянного тока: от минус 800 плюс 800 мВ | Сила постоянного тока: от 4 до 20 мА | ±0,05% | от 7,2 до 35 В постоянного тока | 0,185 |
| 70 | 6350 | Термопреобразователи сопротивления:2 Pt100; Pt1000; Ni100; Ni1000; Cu10 Термопары:3 E, J, K, L, N, T, B, R, S Сопротивление постоянного тока: от 0 до 10 кОм Напряжение постоянного тока: от минус 800 плюс 800 мВ Сила постоянного тока: от 4 до 20 мА | Напряжение постоянного тока: от минус 200 до плюс 200 мВ | ±0,1% | от 9 до 35 В постоянного тока | 0,185 |
| 71 | 9106 | Сила постоянного тока: от 3,5 до 23 мА | Сила постоянного тока: от 3,5 до 23 мА Релейный выход 62,5 ВА | ±0,1% | от 19,2 до 300 В постоянного тока | 0,265 |
| № п/п | Модель | Диапазон входного сигнала | Диапазон выходного сигнала | Погреш ность1 | Питание | Масса, кг |
| 72 | 9107 | Сила постоянного тока: от 3,5 до 23 мА | Сила постоянного тока: от 3,5 до 23 мА | ±0,1% | от 19,2 до 300 В постоянного тока | 0,185 |
| Релейный выход 62,5 ВА | ||||||
| 73 | 9113 | Термопреобразователи сопротивления:2 Pt10; Pt20; Pt50; Pt100; Pt200; Pt250; Pt300; Pt400; Pt500; Pt1000; Ni50; Ni100; Ni120; Ni1000 | Сила постоянного тока: от 0 до 20 мА | ±0,1% | от 19,2 до 300 В постоянного тока | 0,265 |
| Термопары:3 E, J, K, L, N, T, B, R, S | ||||||
| 74 | 9116 | Термопреобразователи сопротивления:2 Pt10; Pt20; Pt50; Pt100; Pt200; Pt250; Pt300; Pt400; Pt500; Pt1000; Ni50; Ni100; Ni120; Ni1000 | Сила постоянного тока: от 0 до 20 мА | ±0,1% | от 19,2 до 300 В постоянного тока | 0,265 |
| Термопары:3 E, J, K, L, N, T, B, R, S | ||||||
| Сила постоянного тока: от 0 до 20 мА | ||||||
| 75 | 9202 | Частота: от 0 до 5 кГц | Релейный выход 500 В-А | ±0,1% | от 19,2 до 300 В постоянного тока | 0,185 |
| 76 | 9203 | Напряжение постоянного тока: от 2 до 10 В | Релейный выход 62,5 ВА | ±0,1% | от 19,2 до 300 В постоянного тока | 0,185 |
| 77 | 9410 | Напряжение постоянного тока: от 21,6 до 26,4 В | Релейный выход 500 В-А | ±0,5% | от измерительного канала | 0,14 |
| 78 | 9420 | Напряжение постоянного тока: от 187 до 264 В | Напряжение постоянного тока 24 В | ±0,5% | от измерительного канала | 0,7 |
| Напряжение переменного тока частотой 50 (60 Гц): от 85 до 132 В | ||||||
| 'Пределы допускаемой основной приведенной погрешности преобразования. 2Диапазон значений входного сопротивления постоянного тока, соответствующий типу термопреобразователя сопротивления, приведен в таблице 3. 3Диапазон значений входного напряжения постоянного тока, соответствующий типу термопары, приведен в таблице 4. | ||||||
| Таблица 3 - Выходные значения термопреобразователей соп | ротивления | |
| Тип термопреобразователя сопротивления | Диапазон измерения температуры, °С | Диапазон входного сопротивления, Ом |
| Pt10; Pt20; Pt25, Pt50; Pt100; Pt200; Pt250; Pt300; Pt400; Pt500; Pt1000 | от минус 200 до плюс 850 | от 18,52 до 390,48 |
| Ni25, Ni50; Ni100; Ni120; Ni1000 | от минус 60 до плюс 180 | от 69,45 до 223,21 |
| Cu10...Cu100 | от минус 180 до плюс 200 | от 20,53 до 185,60 |
Таблица 4 - Выходные значения термопар
| Тип термопары | Диапазон измерения температуры, °С | Диапазон входного напряжения, мВ |
| B | от 0 до 1820 | от 0 до 13,820 |
| E | от минус 100 до плюс 1000 | от минус 5,237 до плюс 76,373 |
| J | от минус 100 до плюс 1200 | от минус 8,095 до плюс 69,553 |
| K | от минус 180 до плюс 1372 | от минус 6,458 до плюс 54,886 |
| L | от минус 200 до плюс 900 | от минус 9,488 до плюс 66,466 |
| N | от минус 180 до плюс 1300 | от минус 3,766 до плюс 47,513 |
| R | от минус 50 до плюс 1760 | от минус 50 до плюс 21,101 |
| S | от минус 50 до плюс 1760 | от минус 0,236 до плюс 18,693 |
| T | от минус 200 до плюс 400 | от минус 6,258 до плюс 20,872 |
Таблица 5 - Технические характеристики преобразователей
| Характеристика | Значение |
| Рабочие условия применения,: | |
| - температура, °С: для моделей: 2202, 2204, 2220, 2222, 2223, 2224, 2229, 2231, 2237, | |
| 2238, 2240, 2255, 2261, 2271, 2273, 2279, 2281, 2284, 2285, 2286, | |
| 2288, 2289, 3532, 4114, 4116, 4131, 4222, 5102, 5104, 5104, 5105, 5106, 5106, 5107, 5114, 5115, 5116, 5131, 5132, 5202, 5203, 5223, | от минус 20 до плюс 60 |
| 5225, 5343, 5420, 5531, 5714, 5715, 5725, 6185, 9106, 9107, 9113, | |
| 9116, 9202,9203, 9410, 9420 | |
| для модели 2914 | от 0 до плюс 70 |
| для моделей: 6331, 6333, 6334, 6335, 6350 | от минус 40 до плюс 60 |
| для моделей: 5331, 5333, 5334, 5335, 5350 | от минус 40 до плюс 85 |
| - относительная влажность при 25 °С, % | 80 |
| - атмосферное давление, мм рт.ст. | от 650 до 800 |
| Габаритные размеры (В^Ш^Г), мм: для моделей: 2202, 2204, 2220, 2222, 2223, 2224, 2229, 2237, 2238, 2240, 2255, 2261, 2271, 2273, 2279, 2284, 2285, 2288, 2289 | 80,5x35,5x84,5 |
| для моделей: 2231, 2281, 2286 | 84,5x35,5x80,5 |
| для модели 2914 | 70x121x25 |
| Характеристика | Значение |
| для моделей: 3103, 3104, 3105, 3108, 3109, 3114, 3185, 3186 для модели 3532 для моделей: 4114, 4116, 4131, 4222, 6185, 6331, 6333, 6334, 6335, 6336, 6337, 6350, 9106, 9107, 9113, 9116, 9202, 9203, 9410 для моделей: 5102, 5104, 5105, 5106, 5107, 5114, 5115, 5116, 5131, 5202, 5203, 5223, 5225, 5420 для моделей: 5531, 5714, 5715, 5725 для модели 9420 | 113x6x115 70x61x33 109x23,5x104 109x23,5x130 48x96x120 110x54x114 |
| Габаритные размеры (диаметрхвысота), мм: для моделей: 5331, 5333, 5334, 5335, 5336, 5337, 5343, 5350 | 44x20 |
| Средняя наработка на отказ, не менее, ч | 438 000 |
| Срок службы, не менее, лет | 50 |
Знак утверждения типа наносится на титульный лист паспорта типографским способом, а на прибор клеится наклейка с изображением знака утверждения типа.
Таблица 6 - Комплектность
| № п/п | Наименование изделия | Кол-во |
| 1 | Преобразователь измерительный PR | 1 шт. |
| 2 | Программное обеспечение PReset | 1 шт. |
| 3 | Руководство по эксплуатации совмещенное с паспортом | 1 экз. |
| 4 | Методика поверки | 1 экз. |
осуществляется по документу МП 51059-12 «Преобразователи измерительные PR. Методика поверки», утвержденным ФГУП «ВНИИМС» в январе 2012 г.
Основные средства поверки представлены в таблице 5. Таблица 5
| Средства измерений | Диапазон измерений | Погрешность |
| от 0 до 1050 В; | 0,004 %; | |
| Калибратор | от 0 до 20А; | 0,01 %; |
| универсальный 9100 | от 0 до 400 МОм; | 0,01 %; |
| от 0 Гц до 10 МГц | 0,0025 %; | |
| Мультиметр | от 0 до 1000 В; | 0,002 % |
| цифровой Keithley 2002 | от 0 до 20 мА | 0,005 % |
| Частотомер электронносчетный Ч3-85/3R | от 0,00014 Гц до 150 МГц | ±5x10-9 % |
Методика (методы) измерений приведены в руководстве по эксплуатации «Преобразователи измерительные PR. Руководство по эксплуатации»
Нормативные документы, устанавливающие требования к преобразователям измерительным PR
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного тока в диапазоне 1 10-16 ... 30 А»
ГОСТ 8.027-01 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»
ГОСТ 8.028-86 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления»
ГОСТ 8.129-99 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты»
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»
ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»
Техническая документация фирмы-изготовителя.
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
| Зарегистрировано поверок | 19464 |
| Поверителей | 63 |
| Актуальность данных | 15.09.2024 |
