| Номер в госреестре | 51060-12 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | TVBs 123 |
| Изготовитель | "Trench Italia S.r.l.", Италия |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы напряжения СРВ 123 Назначение средства измерений
Трансформаторы напряжения СРВ 123 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты класса напряжения 110 кВ.

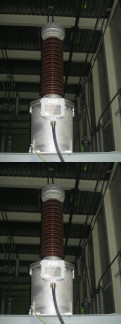

Трансформаторы напряжения СРВ 123 представляют собой емкостные трансформаторы и состоят из емкостного делителя напряжения и электромагнитного модуля типа ЕОВ.
Емкостной делитель представляет собой колонну из конденсаторов с изоляцией на основе электротехнической бумаги и полипропиленовой пленки, пропитанных синтетическим маслом и помещенных в фарфоровую покрышку.
К выходу делителя подключен электромагнитный модуль ЕОВ, состоящий из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора.
Первичная и вторичные обмотки трансформатора разделены электростатическим экраном и помещены в герметичный алюминиевый бак, заполненный минеральным маслом. Бак электромагнитного модуля служит основанием для монтажа емкостного делителя. Высоковольтный ввод расположен на верхнем фланце делителя. Выводы вторичных обмоток помещены в контактной коробке, закрепленной сбоку электромагнитного модуля и закрытой съемной пломбируемой крышкой.
Трансформаторы снабжены табличкой с указанием основных характеристик.
Рабочее положение трансформаторов - вертикальное.
Таблица 1 - Характеристики трансформаторов напряжения CPB 123.
| Характеристика | Значение |
| Класс напряжения, кВ | 110 |
| Номинальные напряжения, кВ - первичной обмотки - основной вторичной обмотки № 1 - основной вторичной обмотки №2 - дополнительной вторичной обмотки | 110/V3 0,1/V3 0,1/V3 0,1 |
| Наибольшее рабочее напряжение, кВ | 126 |
| Класс точности основной вторичной обмотки № 1 | 0,2; 0,5 |
| Класс точности основной вторичной обмотки №2 | 0,5 |
| Класс точности дополнительной вторичной обмотки | 3Р |
| Номинальная мощность основной вторичной обмотки №1, ВА, в классах точности: 0,2 0,5 | 60 60 |
| Номинальная мощность основной вторичной обмотки №2, В-А | 200 |
| Номинальная мощность дополнительной вторичной обмотки, В • А | 100 |
| Номинальная частота, Гц | 50 |
| Схема и группа соединения обмоток | 1/1/1/1-0-0-0 |
| Габаритные размеры, мм (высотахдлинахширина) | 1960x730x630 |
| Масса, кг | 450 |
| Рабочие условия применения: - температура окружающего воздуха, °С | от - 45 до + 40 |
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспортов.
Трансформатор напряжения СРВ 123
18 шт. (Зав. №№ 8678344, 8678348, 8678349, 8678350, 8678351, 8678352, 8678354, 8678355, 8678356, 8678357, 8678360, 8678361, 8678362, 8678363, 8678364, 8678367, 8678368, 8678369).
18 экз.
Паспорт Поверка
осуществляется по ГОСТ 8.216-88 ГСИ. Трансформаторы напряжения. Методика поверки. Средства поверки: трансформатор напряжения измерительный эталонный NVOS (кл. т. 0,01), прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР3025 (± 4 %).
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения СРВ 123
1. ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.
2. ГОСТ 8.216-88 ГСИ. Трансформаторы напряжения. Методика поверки.
3. Техническая документация фирмы «ABB Power Technologies AB», Швеция.
- «осуществление торговли и товарообменных операций.»;
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
