Установки поверочные трубопоршневые ИВС-Прувер, 51068-12

Назначение

Установки поверочные трубопоршневые "ИВС - Прувер" (далее - ТПУ) предназначены для воспроизведения единицы измерений объема жидкости.

Описание

Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема жидкости из калиброванного участка. Шаровый поршень совершает движение под действием потока жидкости, проходящей через калиброванный участок.

В соответствии с ТУ 4213-002-(ТПУ 00.00.00.000)-2011 "Установки поверочные трубопоршневые "ИВС-Прувер" в зависимости от верхнего предела измерений объемного расхода, наибольшего рабочего давления и пределов допускаемой относительной погрешности измерений, выпускаются следующие типоразмеры ТПУ:

-    ИВС-Прувер 100;    - ИВС-Прувер 500;

-    ИВС-Прувер 280;    - ИВС-Прувер 1100.

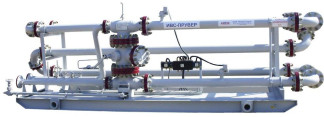

ТПУ состоят из следующих основных частей, смонтированных на стальной сварной раме: корпуса с калиброванным и разгонными участками, шарового поршня, одной или двух пар сигнализаторов, тройника, расширителя, крана-манипулятора, средств измерений давления и температуры автоматических и показывающих, электропривода (устанавливается в зависимости от комплектации).

При работе ТПУ и поверяемое (или калибруемое, контролируемое) средство измерений соединяют последовательно. Через технологическую схему с ТПУ и средство измерений устанавливают необходимое значение расхода жидкости. Клапан крана-манипулятора ТПУ рукояткой вручную или с помощью электропривода поворачивается в положение "запуск" и в поток жидкости, проходящей через ТПУ, запускается шаровый поршень, который скатывается по наклонной направляющей, и увлекаемый потоком жидкости, попадает в калиброванный участок. При воздействии шарового поршня на толкатели сигнализаторов происходит срабатывание их микровыключателей, которые генерируют электрические сигналы, определяющие начало и завершение измерения и поступающие в систему обработки информации (измерительно-вычислительный комплекс, управляющий контроллер и т. п.).

При срабатывании первого сигнализатора начинается счет импульсов с поверяемого (или калибруемого, контролируемого) средства измерений, по сигналу второго сигнализатора счет импульсов заканчивается.

Объем жидкости, измеренный ТПУ и приведенный к условиям измерений поверяемого (или калибруемого, контролируемого) средства измерений, соответствует объему жидкости, прошедшему через поверяемое (или калибруемое, контролируемое) средство измерений, при этом число импульсов, измеренное счетчиком импульсов, пропорционально измеренному объему жидкости.

Для исключения возможности несанкционированного вмешательства, которое может привести к изменению вместимости ТПУ на фланцах калиброванного участка и на сигнализаторах (крышки отсеков с толкателем и микровыключателем) предусмотрены места для установки пломб, несущих на себе оттиск поверительного клейма.

Схемы установки пломб, несущих на себе оттиск поверительного клейма, на фланцах калиброванного участка и сигнализаторах представлены ниже

Технические характеристики

Основные метрологические и технические характеристики ТПУ приведены в таблице 1. Таблица 1

Знак утверждения типа

наносится в верхнем левом углу титульного листа руководства по эксплуатации типографским способом и на маркировочную табличку, прикрепленную на корпусе ТПУ, металлографическим способом.

Комплектность

-    ТПУ, 1 шт.;

-    руководство по эксплуатации, 1 экз.;

-    паспорт, 1 экз.;

-    комплект запасных частей и принадлежностей.

Поверка

осуществляется по документам:

-    МИ 1972-95 "Рекомендация. ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе весов ОГВ или мерников" (с изменением № 1), утвержденная ФГУП ВНИИР 24 июля 1995 г.;

-    МИ 2974-2006 "Рекомендация. ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки трубопоршневой поверочной установкой 1-го разряда с компаратором" (с изменениями № 1, 2), утвержденная ФГУП ВНИИР 24 января 2006 г.

Основные средства поверки:

-    весы эталонные с диапазоном взвешивания, обеспечивающим проведение поверки ТПУ, и пределами допускаемой относительной погрешности ± 0,01 %;

-    мерники эталонные 1-го разряда с вместимостью, обеспечивающей проведение поверки ТПУ, и пределами допускаемой основной относительной погрешности ± 0,02 %;

-    трубопоршневая поверочная установка 1-го разряда, пределы допускаемой относительной погрешности ± 0,05 %;

-    средства поверки в соответствии с нормативными документами на поверку ТПУ.

Сведения о методах измерений

нет сведений.

Нормативные и технические документы, устанавливающие требования к установкам поверочным трубопоршневым "ИВС-Прувер"

1.    ГОСТ 8.510-2002 "ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости".

2.    Технические условия ТУ 4213-002-(ТПУ 00.00.00.000)-2011 "Установки поверочные трубопоршневые "ИВС-Прувер".

3.    МИ 1972-95 "Рекомендация. ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе весов ОГВ или мерников" (с изменением № 1), утвержденная ФГУП ВНИИР 24 июля 1995 г.

4.    МИ 2974-2006 "Рекомендация. ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки трубопоршневой поверочной установкой 1-го разряда с компаратором" (с изменениями № 1, 2), утвержденная ФГУП ВНИИР 24 января 2006 г.

Рекомендации к применению

передача единицы величины в соответствии с Государственной поверочной схемой по ГОСТ 8.510-2002 "ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости".
