| Номер в госреестре | 51076-12 |
| Наименование СИ | Приемники бортовые спутниковые |
| Обозначение типа СИ | СБТИ-Б |
| Изготовитель | ФГУП "ЛИИ им.М.М.Громова", г.Жуковский |
| Год регистрации | 2012 |
| Срок свидетельства | 11.09.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Приемники бортовые спутниковые «СБТИ-Б» (далее - аппаратура) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов (НКА) систем ГЛОНАСС и GPS и определения на их основе координат, скорости и путевого угла в абсолютном режиме.
Принцип действия аппаратуры основан на параллельном приеме и обработке 24-я измерительными каналами сигналов НКА систем ГЛОНАСС и GPS. Аппаратура обеспечивает формирование измерительной информации по сигналам стандартной точности (СТ) системы ГЛОНАСС в частотном диапазоне L1 (от 1598,0625 до 1605,375 МГц) и сигналам C/A-кода (coarse/acquisition) системы GPS на частоте L1 (1575,42 МГц).
Конструктивно аппаратура состоит из блока измерительного (БИ), блока антенного (БА) и комплекта кабелей.
БИ обеспечивает одновременный прием и обработку сигналов до 12 НКА каждой из систем ГЛОНАСС и GPS, расчет и выдачу во внешнее запоминающее устройство как результатов собственных определений значений координат и скорости, так и результатов измерений текущих навигационных параметров (псевдодальностей, псевдоскоростей). На передней панели БИ расположены тумблер питания, разъемы (питания, интерфейсный, антенный), клемма заземления, индикаторы (включения питания, захвата сигналов НКА).
БА обеспечивает прием, предварительную частотную селекцию и усиление принимаемых сигналов НКА систем ГЛОНАСС и GPS.

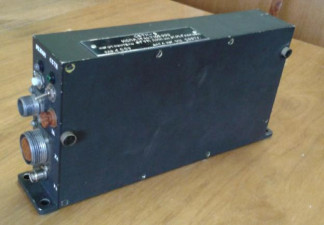

Внешний вид аппаратуры и место нанесения знака об утверждении типа приведены на рисунке 1.
Рисунок 2 - Места пломбировки от несанкционированного доступа
Программное обеспечение (ПО) «Ashtech Evaluate», предназначено для управления режимами работы аппаратуры и отображения навигационной информации.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные (признаки) ПО приведены в таблице 1. Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| Ashtech Evaluate | Ashtech Evaluate, ver. 5.20 | 5.20 | 0x47AC | CRC1021 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«А» по МИ 3286-2010.
Метрологические и технические характеристики аппаратуры приведены в таблице 2.
Таблица 2
| Наименование параметра или характеристики | Значение характеристики |
| Пределы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) определения широты , долготы , высоты в автономном режиме при геометрическом факторе ухудшения точности РDOP не более 3, м | ±10 |
| Пределы допускаемой абсолютной п*о*грешности** (при дове*р*ительной вероятности 0,95) определения широты , долготы , высоты в автономном режиме при геометрическом факторе ухудшения точности РDOP не более 3, м | ±30 |
| Пределы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) определения составляющих скорости при геометрическом факторе ухудшения точности РDOP не более 3, м/с | ±0,3 |
| Пределы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) определения путевого угла в автономном режиме при геометрическом факторе ухудшения точности РDOP не более 3, угл. мин. | ±5 |
| Наименование параметра или характеристики | Значение характеристики |
| Г абаритные размеры (длина х ширина х высота), мм, не более: | |
| - блок измерительный | 266 х 130 х 50 |
| - блок антенный | 130 х 90 х 25 |
| Масса, кг, не более: | |
| - блок измерительный | 2 |
| - блок антенный | 0,1 |
| Напряжение питания от сети постоянного тока, В | от 24 до 30 |
| Потребляемая мощность от сети постоянного тока, Вт, не более | |
| - блок измерительный | 2,7 |
| - блок антенный | 0,3 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от минус 30 до 70 |
| - атмосферное давление, мм рт. ст. | от 450 до 800 |
* характеристика нормирована для следующих динамических диапазонов работы объек
та - носителя:
- высота полета от 0 до 10000 м;
- путевая скорость от 0 до 300 м/с;
- вертикальная скорость от минус 15 до 25 м/с;
- угол курса от 0 до 360°;
- угол крена от минус 20 до 20°;
- угол тангажа от минус 10 до 10°;
- ускорение от 0 до 40 м/с2.
** характеристика нормирована для следующих динамических диапазонов работы объекта - носителя:
- высота полета от 10000 до 18000 м;
- путевая скорость от 0 до 500 м/с;
- вертикальная скорость от 0 до 300 м/с;
- угол курса от 0 до 360°;
- угол крена от минус 60 до 60°;
- угол тангажа от минус 30 до 30°;
- ускорение от 0 до 40 м/с2.
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на корпус аппаратуры методом наклейки или штампа.
Комплект поставки включает:
- приемник бортовой спутниковый «СБТИ-Б»- 1 шт.;
- комплект эксплуатационных документов - 1 шт.;
- методика поверки - 1 шт.
осуществляется по документу МП 51076-12 «Инструкция. Приемники бортовые спутниковые «СБТИ-Б». Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФ-ТРИ».
Основные средства поверки:
- имитатор сигналов СН-3803М (Регистрационный номер 36528-07): предел допускаемого среднего квадратического отклонения случайной составляющей погрешности формирования беззапросной дальности по фазе дальномерного кода 0,1 м, предел допускаемого среднего квадратического отклонения случайной составляющей погрешности формирования скорости изменения беззапросной дальности не более 0,005 м/с.
ИСПЯ.464349.001РЭ. Приемники бортовые спутниковые «СБТИ-Б». Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к приемникам бортовым спутниковым «СБТИ-Б»
ИСПЯ.464349.001ТУ. Приемники бортовые спутниковые «СБТИ-Б». Технические условия.
При определении координат, скорости, путевого угла в случаях, предусмотренных законодательством Российской Федерации о техническом регулировании.
