Термопреобразователи сопротивления платиновые VB, 51079-12

Назначение

Термопреобразователи сопротивления платиновые модели VB (далее по тексту -термометры или ТС) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитного чехла ТС или защитной гильзы.

Описание

Принцип действия ТС основан на зависимости сопротивления тонкопленочного платинового термочувствительного элемента (ЧЭ) от температуры.

Термопреобразователи конструктивно выполнены в виде измерительной вставки, помещенной в защитный металлический чехол из нержавеющей стали, который соединен с защитной алюминиевой головкой.

Измерительная вставка представляет собой тонкостенную, завальцованную с одного конца, металлическую трубку, соединенную с керамической клеммной платформой, конструктивно выполненной для возможности подсоединения измерительного преобразователя. Внутри трубки размещены один ЧЭ с минеральной изоляцией (MgO) проводов.

ТС имеют 4-х проводную схему соединения внутренних проводов с ЧЭ.

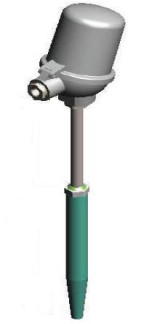

Фото общего вида ТС

Технические характеристики

Рабочий диапазон измеряемых температур, °С: .................от минус 50 до плюс 400

Условное обозначение номинальной статической характеристики

преобразования (НСХ) по ГОСТ 6651-2009/МЭК 60571: ......................................Pt100

Температурный коэффициент ТС a , °С-1: ...............................................0,00385

Номинальное значение сопротивления ТС при 0 °С (Ro), Ом: ...........................100

Класс допуска:........................................................................................A

Электрическое сопротивление изоляции при температуре (25±10)°С и

относительной влажности воздуха от 30 до 80 %, МОм, не менее.............................100

Длина монтажной части ТС, мм: ................................................................160

Диаметр монтажной части ТС (без защитной гильзы), мм...................................6

Масса, г:..............................................................................................150

Срок службы, лет, не менее:.......................................................................10

Рабочие условия эксплуатации:

-    диапазон температур окружающей среды, °С: ..................от минус 40 до плюс 85

-    относительная влажность, %: ..............................................................до 95

Знак утверждения типа

Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом.

Комплектность

В комплект поставки входят:

-    термопреобразователь - 2 шт.;

-    формуляр    - 2 экз.;

-    защитная гильза    - 2 шт.

Поверка

осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Основные средства поверки:

-    термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;

-    термостат жидкостной прецизионный переливного типа модели ТПП-1.1 с диапазоном воспроизводимых температур от минус 30 до плюс 100 °С и нестабильностью поддержания заданной температуры ±(0,004. 0,01) °С;

-    измеритель-регулятор температуры многоканальный прецизионный МИТ-8 модели МИТ-8.15М, пределы допускаемой основной абсолютной погрешности канала измерения температуры: ±(0.001+3*10 -6 *t) °С.

Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.461-2009.

Сведения и методиках (методах) измерений приведены в формуляре на ТС.

Нормативные документы, устанавливающие требования к термопреобразователям сопротивления платиновым RTG модели TG1P

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Международный стандарт МЭК 60751 (1995, 07). Промышленные чувствительные элементы термометров сопротивления из платины.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта «Котельная», находящегося на территории БРП ВНОТ ОАО «Варандейский терминал», пос. Варандей.
