Термопреобразователи с унифицированным выходным сигналом TEAT LL-N, 51080-12

Назначение

Термопреобразователи с унифицированным выходным сигналом модели VB (далее по тексту - термопреобразователи) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитного чехла или защитной гильзы.

Описание

Принцип действия термопреобразователей основан на преобразовании сигнала сенсора в унифицированный выходной сигнал постоянного тока 4-20 мА. Термопреобразователи состоят из сменного первичного преобразователя температуры (сенсора), соединенного с измерительным преобразователем (далее по тексту - ИП).

Первичный преобразователь температуры представляет собой измерительную вставку с тонкопленочным платиновым чувствительным элементом сопротивления (ЧЭ) с номинальной статической характеристикой преобразования (НСХ) типа «Pt100» по МЭК 60751 (ГОСТ 6651-2009), помещенную в защитную арматуру из нержавеющей стали, соединенную с клеммной защитной головкой, в которую встроен аналоговый измерительный преобразователь.

Монтаж термопреобразователей на объекте измерений осуществляется при помощи неподвижного или подвижного штуцеров, резьбового соединения или путем свободной установки в патрубке.

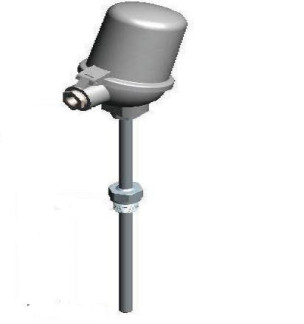

Фото общего вида термопреобразователя

Технические характеристики

Рабочий диапазон измеряемых температур, °С: ..от 0 до плюс 160; от 0 до плюс 400 Условное обозначение номинальной статической характеристики

преобразования (НСХ) по ГОСТ 6651-2009/МЭК 60571: ......................................Pt100

Температурный коэффициент ТС a , °С-1: ...............................................0,00385

Номинальное значение сопротивления ТС при 0 °С (Ro), Ом: ...........................100

Класс допуска: ........................................................................................A

Допуск, °С: ..........................................................................±(0,15 + 0,002|ф

Схема соединения внутренних проводников ТС с ЧЭ: ......................3-х проводная

Пределы допускаемой основной абсолютной

погрешности (ТС+ИП), °С: .............................................................±(0,47 + 0,002 |t|)

Пределы допускаемой дополнительной погрешности от изменения

температуры окружающей среды, % (от диапазона):............................................±0,1

а каждые 10 °С изменения от температуры +25 °С)

Напряжение питания, В: .....................................................................10,5^30

Электрическое сопротивление изоляции при температуре (25±10)°С и

относительной влажности воздуха от 30 до 80 %, МОм, не менее.............................100

Длина монтажной части термопреобразователей, мм: .....................................290

Диаметр монтажной части термопреобразователей (без защитной гильзы), мм.........6

Масса, г:..............................................................................................300

Срок службы, лет, не менее:.......................................................................10

Рабочие условия эксплуатации:

-    диапазон температур окружающей среды, °С: ..................от минус 40 до плюс 85

-    относительная влажность, %: ..............................................................до 95

Знак утверждения типа

Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом.

Комплектность

В комплект поставки входят:

-    термопреобразователь - 17 шт.;

-    формуляр    - 17 экз.;

-    защитная гильза    - 17 шт.;

-    методика поверки - 1 экз.

Поверка

осуществляется по документу МП 51081-12 «Термопреобразователи с унифицированным выходным сигналом модели VB. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС», 21.11.2011г.

Основные средства поверки:

- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;

-    термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.0,02) °С;

-    калибраторы температуры JOFRA серий ATC-R и RTC-R с общим диапазоном воспроизводимых температур от минус 48 до плюс 600 °С и нестабильностью поддержания заданной температуры ±(0,005... 0,02) °С;

-    многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения напряжения ±(10-4 U+1) мкВ, где U -измеряемое напряжение, мВ; сопротивления ±(10-5R+5 10-4), где R - измеряемое сопротивление, Ом.

-    однозначная мера электрического сопротивления эталонная Р3030, 10 Ом, кл.0,002.

Сведения и методиках (методах) измерений приведены в формуляре на термопреобразователи.

Нормативные документы, устанавливающие требования к термопреобразователям с унифицированным выходным сигналом модели VB

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования.

Международный стандарт МЭК 60751 (1995, 07). Промышленные чувствительные элементы термометров сопротивления из платины.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

МИ 2672-2005 ГСИ. Датчики температуры с унифицированным выходным сигналом. Методика поверки с помощью калибраторов температуры серии ATC-R исполнения «В» фирмы AMETEK Denmark A/S, Дания.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта «Котельная», находящегося на территории БРП ВНОТ ОАО «Варандейский терминал», пос. Варандей.
