Установки стационарные пикнометрические УПП-АТ, 51085-12

Назначение

Установки стационарные пикнометрические УПП-АТ предназначены для измерений плотности при проведении поверки, калибровки и градуировки поточных преобразователей плотности. Установки являются рабочими эталонами 1-го разряда согласно ГОСТ 8.024-2000.

Описание

Принцип действия установок основан на пикнометрическом методе измерения плотности с использованием металлических напорных пикнометров. Сущность метода состоит во взвешивании известного объема поверочной жидкости, отобранного в пикнометр. Плотность поверочной жидкости находят как частное от деления разницы массы заполненного и пустого пикнометра на значение вместимости пикнометра при условиях отбора пробы поверочной жидкости. Отбор заданного объема поверочной жидкости обусловлен конструкцией пикнометра, являющегося сосудом полного заполнения с известной вместимостью. Массу пустого и заполненного пикнометра определяют с помощью весов 1-го специального класса точности по ГОСТ Р 53228-2008 и комплекта гирь класса Е2 по ГОСТ 7328-2001.

Установки состоят из следующих основных элементов: гидравлического контура, системы температурного контроля, системы создания и регулирования потока, системы создания и поддержания давления, системы заполнения контура рабочей или промывочной жидкостью.

Г идравлический контур состоит из комплекта напорных пикнометров Arcco, технологических трубопроводов с кранами и узла встройки поверяемого (калибруемого) поточного преобразователя плотности. Комплект напорных пикнометров состоит из 4-х пикнометров Arcco, два из которых используются непосредственно в гидравлическом контуре, два являются дополнительными. Пикнометры расположены последовательно. Г идравлический контур размещён в термоизолированном шкафу.

Система температурного контроля состоит из датчика температуры и термостатируемой бани. Датчик предназначен для передачи данных о температуре жидкости в контуре в систему терморегулирования. Температуру поверочной жидкости определяют в момент отбора пробы жидкости в пикнометры при помощи двух цифровых термометров ТЦМ 9410 (регистрационный № 32156-06), первичные преобразователи которых расположены в термокарманах гидравлического контура до и после пикнометров.

Система создания и регулирования потока поверочной жидкости состоит из насоса с изменяемой частотой вращения привода и индикатора расхода для контроля скорости потока.

Система создания и поддержания давления поверочной жидкости состоит из поршня и преобразователя давления ЭЛЕМЕР-АИР-30 (регистрационный №37668-08). Датчик давления поверочной жидкости установлен на трубопроводе, соединяющем выходной кран первого по потоку пикнометра с входным краном второго. Давление поверочной жидкости определяют в момент отбора пробы жидкости в пикнометры.

В качестве поверочных жидкостей применяют водно-спиртовые смеси с номинальными значениями плотности, соответствующими 20 %, 50 % и 90 % диапазона измерений поверяемого (калибруемого) преобразователя плотности.

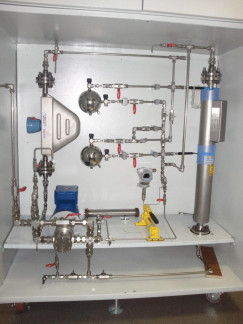

На рисунках 1 и 2 представлены фотографии общего вида и гидравлического контура установки УПП-АТ.

Технические характеристики

Диапазон измерений плотности, кг/м3

от 600 до 2000 ±0,1 от 10 до 80 ±0,2 ±0,1

Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 Диапазон воспроизведения температуры поверочной жидкости, °С Нестабильность поддержания температуры поверочной жидкости, °С/10 мин. Пределы допускаемой абсолютной погрешности измерения температуры, °С Диапазон воспроизведения избыточного давления поверочной жидкости, МПа

Пределы допускаемой приведённой погрешности измерений давления, %

Условия эксплуатации:

±0,2

20 ±5 от 30 до 80

220±22

50±1

4,8

1660x1495x810

200

10

10000

О/'ч

-    диапазон температуры окружающей среды, С

-    диапазон относительной влажности, %

Параметры электрического питания:

-    напряжение, В

-    частота, Гц

Потребляемая мощность, кВ-А Г абаритные размеры установки, мм не более Масса установки, кг не более Срок службы установки, лет Время наработки на отказ, ч

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации установки в правом верхнем углу и корпус установки в виде наклейки.

Комплектность

-    Установка стационарная пикнометрическая УПП-АТ в сборе;

-    1 шт.;

-    1 комп.;

-    1 экз.;

-    1 экз;

-    1 экз.

-    Комплект ЗИП;

-    Руководство по эксплуатации;

-    Методика поверки;

-    Паспорт.

Поверка

осуществляется по методике поверки МП 2302-0062-20012 «Установки стационарные пикнометрические УПП-АТ. Методика поверки», утверждённой 20.05.2012.г. ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева».

Основные средства поверки:

-    вторичный эталон плотности ВЭТ 18 по ГОСТ 8.024-2000;

-    термометр сопротивления типа ЭТЧС 100 третьего разряда, преобразователь сигналов ТС и ТП «ТЕРКОН»;

-    весы - компаратор ССЕ, регистрационный №33294-09;

-    набор гирь к.т. Е2 по ГОСТ 7328-2001.

Сведения о методах измерений

Методы измерений описаны в МИ 3240-2009 "Преобразователи плотности поточные. Методика поверки".

Нормативные и технические документы, устанавливающие требования к установкам стационарным пикнометрическим УПП-АТ

1.    ГОСТ 8.024-2000 «ГСИ. Государственная поверочная схема для средств измерений плотности».

2.    ТУ 4215-014-97304994-2012.

Рекомендация по области применения в сфере государственного регулирования обеспечения единства измерений

-    оказание услуг по обеспечению единства измерений.
