Термометры биметаллические M-103, 51105-12

Назначение

Термометры биметаллические модели М-152 (далее по тексту - термометры) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитных гильз, в диапазоне от 0 до плюс 160 °С.

Описание

Принцип действия термометров основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметалл изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.

Термометры относятся к показывающим стрелочным приборам погружного типа и состоят из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и биметаллического термочувствительного элемента в защитной трубке - термобаллона. Корпус и термобаллон термометров изготавливаются из нержавеющей стали.

Для достижения минимальной вибрации стрелки и максимальной теплопередачи биметаллический элемент термометров заполнен силиконовой жидкостью.

Монтаж термометров на объекте измерений осуществляется с использованием дополнительных защитных гильз, изготовленных из коррозионно-стойкой стали и предохраняющих термобаллон термометра от воздействия агрессивных сред.

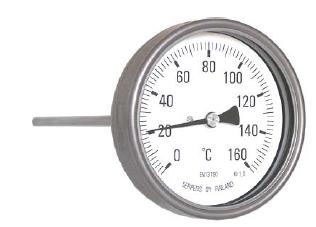

Фото общего вида термометра

Технические характеристики

Диапазон измеряемых температур, °С: .......................................от 0 до плюс 160

Класс точности: .....................................................................................1,6

Пределы допускаемой приведенной погрешности, % (от шкалы): .....................±1,6

Габаритные размеры термометров, мм:

-    диаметр корпуса:..............................................................................100

-    диаметр термобаллона:..........................................................................8

-    длина монтажной части термобаллона: ...................................................150

Масса, г: ..............................................................................................100

Срок службы, лет, не менее:.......................................................................12

Рабочие условия эксплуатации:

-    диапазон температур окружающей среды, °С: ..................от минус 20 до плюс 80

-    относительная влажность, %: ..............................................................до 95

Знак утверждения типа

Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом.

Комплектность

В комплект поставки входят:

-    термометр    - 11 шт.;

-    формуляр    - 11 экз.;

-    защитная гильза - 11 шт.;

-    методика поверки - 1 экз.

Поверка

осуществляется по документу МП 51106-12 «Термометры биметаллические моделей М-103, М-152. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС», ноябрь 2010г.

Основные средства поверки:

-    термометр цифровой DTI-1000, диапазон измерений -50...+650 °С, пределы допускаемой абсолютной погрешности: ±(0,031.0,061) °С;

-    термостаты жидкостные переливные прецизионные серии ТПП-1 мод. ТПП-1.0, ТПП-1.1, ТПП-1.2 с общим диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.0,02) °С;

-    калибратор температуры модели АТС-650 А/В с диапазоном воспроизводимых температур от плюс 33 до плюс 650 °С.

Сведения и методиках (методах) измерений приведены в формуляре на термометры.

Нормативные документы, устанавливающие требования к термометрам биметаллическим модели М-152

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Международный стандарт МЭК 13190:2001. Термометры со шкалой.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта «Котельная», находящегося на территории БРП ВНОТ ОАО «Варандейский терминал», пос. Варандей.
