Измерители мгновенных значений напряжения на основе мезонинных модулей, 51116-12

Назначение

Измерители мгновенных значений напряжения на основе мезонинных модулей (далее

- измерители) предназначены для измерений мгновенных значений напряжения.

Описание

Измерители представляют собой конструкцию, состоящую из лицевой панели и прикрепленной к ней печатной платы.

Измерители устанавливаются на носитель мезонинных модулей, и через интерфейсы стандарта VXI (для модулей типа НМ, НМ-С и НМУ) и стандарта LXI (для устройств типа MezaBox, MezaBOX\Battery 133W-hrs) соединяются информационно с управляющей ПЭВМ.

В качестве носителей мезонинных модулей используются модули НМ ФТКС.468269.002, НМ-С ФТКС.468269.005, НМУ ФТКС.468269.003 и устройства MezaBox ФТКС.469133.006, MezaB охШ attery 133W-hrs ФТКС.469133.006-01.

Принцип действия измерителей заключается в следующем: измеряемое напряжение поступает на входы инструментального усилителя, усиливается до максимального значения диапазона аналого-цифрового преобразователя, далее преобразуется в цифровой код и передается в буферную память носителя мезонинных модулей.

Количество измерителей, устанавливаемых на один носитель мезонинных модулей:

-    до четырех, если в качестве носителей мезонинных модулей используются модули НМ, НМ-С, НМУ;

-    до двух, если в качестве носителей мезонинных модулей используются устройства MezaBox, MezaBох\Battery 133W-hrs.

Измерители имеют следующие модификации:

МН4В ФТКС.468266.013;

МН32С ФТКС.468266.019;

МН32СМ ФТКС.468266.022;

МН8И-50В ФТКС.468266.023;

МН8И-10В ФТКС.468266.023-01;

МН8И-0,1В ФТКС.468266.023-02;

МН3И-10В ФТКС.468266.031;

МН3И-1В ФТКС.468266.031-01;

МН3И-0,1В ФТКС.468266.031-02;

МН6И-150В ФТКС.468266.035;

МН6И-10В ФТКС.468266.035-01.

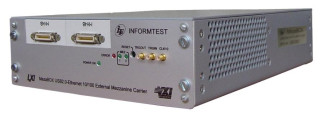

Внешний вид устройств типа MezaBox и MezaBох\Battery 133W-hrs с установленными измерителями, указанием места нанесения знака утверждения типа и защитой от несанкционированного доступа, предусмотренной в виде пломбировки винта крепления верхней крышки устройства, приведены на рисунках 1 и 2.

Внешний вид носителей мезонинных модулей типа НМ, НМ-С, НМУ с установленными измерителями, указанием места нанесения знака утверждения типа и защитой от несанкционированного доступа, предусмотренной в виде пломбировки винта крепления защитного кожуха носителя, приведены на рисунке 3.

Внешний вид измерителей приведен на рисунках 4.14.

По условиям эксплуатации измерители удовлетворяет требованиям группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 5 до 40 °С и относительной влажностью окружающего воздуха от 30 до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям.

ft

.....

Irtl"

&

к.. "WrtHwere*,,

£■ Wftj;-'"■Ч#^фдрчгз[ ;

Гммртдо;    ~ЖП.9

** 4Ь4ПСя#-‘Л-1Л (*Sf

еле |_

3    9    Wtt,°

Ч¥»

*'^4v - •'is    f

itУШ^лтгЯ?*

iff 5 fiuNSMi&v №1 1 ? rj -ч* *''V? *' fTa1>    , L

й»

”5

а^ны

If

rS^

!2l

■*    г..

■E : * •* '

1= r_

i5* »■ ni if a

Программное обеспечение

Программное обеспечение (ПО) для работы с измерителями включает ПО общее и ПО специальное.

В состав общего ПО входит операционная система Windows ХР с сервис-паком SP2 или выше.

В состав специального ПО входят комплект ПО «VISA» и комплект ПО измерителей ООО Фирма «Информтест».

Комплект ПО «VISA» обеспечивает работу системного интерфейса информационной связи ПЭВМ и базового блока (крейта стандарта VXI) с установленными в него носителями мезонинных модулей в случае, когда в качестве носителей мезонинных модулей используются модули НМ ФТКС.468269.002, НМ-С ФТКС.468269.005, НМУ ФТКС.468269.003, а также работу системного интерфейса информационной связи ПЭВМ и устройства MezaBox ФТКС.469133.006 (MezaBох\Battery 133W-hrs ФТКС.469133.006-01) в случае, когда в качестве носителей мезонинных модулей используются эти устройства.

В комплект ПО «VISA» также входит программа «Resource Manager», осуществляющая начальную конфигурацию связи с носителями мезонинных модулей в случае, когда для связи с ПЭВМ используются устройства стандарта VXI.

Комплект ПО измерителей ООО Фирма «Информтест» обеспечивает управление режимами работы измерителей, а также обеспечивает его информационную связь с носителем мезонинных модулей.

В комплект ПО измерителей ООО Фирма «Информтест» входят следующие программы:

-    «psm.exe» (для проверки работоспособности носителей мезонинных модулей и потребляемых по цепям питания токов);

-    «p_mn4v.exe» (для проверки метрологических характеристик измерителей МН4В);

-    «p_mn32с.exe» (для проверки метрологических характеристик измерителей МН32С, МН32СМ;

-    «p_mn3i.exe» (для проверки метрологических характеристик измерителей МН3И-10В, МН3И-1В, МН3И-0,1В);

-    «p_mn8i.exe» (для проверки метрологических характеристик МН6И-150В, МН6И-10В, МН8И-10В, МН8И-1В, МН6И-0,1В).

Метрологически значимая часть ПО, входящая в состав комплекта ПО измерителей ООО Фирма «Информтест», выделена в следующие файлы:

-    библиотека математических преобразований МН4В unmn4v_math.dll;

-    библиотека математических преобразований МН3И unmn3i_math.dll;

-    библиотека математических преобразований МН8И unmn8i_math.dll;

-    библиотека математических преобразований МН32СМ unmn32sm_math.dll;

Лист № 8 Всего листов 14

- библиотека математических преобразований МН32С unmn32s_math.dll. Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1

Метрологически значимая часть ПО измерителей и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Измерительные каналы (ИК) мгновенных значений напряжения Диапазоны измерений мгновенных значений напряжения, реализованных

измерителями МН4В..................................................от минус 25 до 25 мВ; от минус 50 до 50 мВ,

от минус 100 до 100 мВ, от минус 200 до 200 мВ, от минус 400 до 400 мВ, от минус 1 до 1 В, от минус 2 до 2 В, от минус 5 до 5 В, от минус 10 до 10 В.

Пределы допускаемой основной относительной погрешности измерений мгновенных

где Им - верхний предел диапазона измерений; Их - измеренное значение напряжения.

Лист № 9 Всего листов 14

Пределы допускаемой дополнительной относительной погрешности измерений мгновенных значений напряжения при максимальной частоте опроса 102,557 кГц, вызванной изменением температуры окружающей среды в диапазонах температур от 5 до 18 °С и от 22 до 40 °С, %/°С.................................................................................................................................± 0,002.

Количество ИК......................................................................................................................4.

Диапазоны измерений мгновенных значений напряжения, реализованных

измерителями МН32С................................................от минус 30 до 30 мВ; от минус 60 до 60 мВ,

от минус 125 до 125 мВ, от минус 250 до 250 мВ, от минус 500 до 500 мВ, от минус 1 до 1 В, от минус 2,5 до 2,5 В, от минус 5 до 5 В, от минус 10 до 10 В.

Пределы допускаемой основной относительной погрешности измерений мгновенных значений напряжения при минимальном периоде опроса 302 мкс и температуре окружающей среды от 18 до 22 °С, %:

от минус 30 до 30 мВ.........................................................................± [0,120 + 0,300 • (Цм/Ux - 1

от минус 60 до 60 мВ.........................................................................± [0,080 + 0,060 • ^м/Ux - 1

от минус 125 до 125 мВ.....................................................................± [0,040 + 0,027 • ^м/Ux - 1

от минус 250 до 250 мВ.....................................................................± [0,018 + 0,018 • ^м/Ux - 1

от минус 500 до 500 мВ.....................................................................± [0,010 + 0,009 • ^м/Ш - 1

от минус 1 до 1 В................................................................................± [0,006 + 0,004 • ^м/Ш - 1

от минус 2,5 до 2,5 В..........................................................................± [0,007 + 0,008 • ^м/Ш - 1

от минус 5 до 5 В................................................................................± [0,006 + 0,004 • ^м/Ш - 1

от минус 10 до 10 В............................................................................± [0,005 + 0,003 • ^м/Ш - 1

где Uм - верхний предел диапазона измерений;

№ - измеренное значение напряжения.

Пределы допускаемой дополнительной относительной погрешности измерений мгновенных значений напряжения при минимальном периоде опроса 302 мкс, вызванной изменением температуры окружающей среды в диапазонах температур от 5 до 18 °С и от 22 до 40 °С, %/°С.................................................................................................................................± 0,002.

Количество ИК....................................................................................................................32.

Диапазоны измерений мгновенных значений напряжения, реализованных измерителями МН32СМ, В.....................от минус 0,1 до 0,1, от минус 1 до 1; от минус 10 до 10.

Пределы допускаемой основной относительной погрешности измерений мгновенных значений напряжения при минимальном периоде опроса 5 мкс и температуре окружающей среды от 18 до 22 °С, %:

от минус 0,1 до 0,1 В..............................................................................± [0,20 + 0,20 • (Цм/Ux - 1)];

от минус 1 до 1 В....................................................................................± [0,04 + 0,04 • (им/Ux - 1)];

от минус 10 до 10 В.................................................................................± [0,03 + 0,03 • (uм/Ux - 1)].

где Uм - верхний предел диапазона измерений;

№ - измеренное значение напряжения.

Пределы допускаемой дополнительной относительной погрешности измерений мгновенных значений напряжения при минимальном периоде опроса 5 мкс, вызванной изменением температуры окружающей среды в диапазонах температур от 5 до 18 °С и от 22 до 40 °С, %/°С.................................................................................................................................± 0,002.

Количество ИК....................................................................................................................32.

Диапазоны измерений мгновенных значений напряжения, реализованных измерителями:

МН8И-0,1В, В........................................................................................................от минус 0,1 до 0,1;

МН8И-10В, В...........................................................................................................от минус 10 до 10;

МН8И-50В, В...........................................................................................................от минус 50 до 50.

Лист № 10 Всего листов 14

Пределы допускаемой основной относительной погрешности измерений мгновенных значений напряжения при минимальном периоде опроса 5 мкс и температуре окружающей среды от 18 до 22 °С, %:

от минус 0,1 до 0,1 В..........................................................................± [0,025 + 0,025 • (Цм/Ux - 1)];

от минус 10 до 10 В............................................................................± [0,025 + 0,025 • ^м/Ux - 1)];

от минус 50 до 50 В............................................................................± [0,025 + 0,025 • ^м/Ux - 1)].

где им - верхний предел диапазона измерений;

Ux - измеренное значение напряжения.

Пределы допускаемой дополнительной относительной погрешности измерений мгновенных значений напряжения при минимальном периоде опроса 5 мкс, вызванной изменением температуры окружающей среды в диапазонах температур от 5 до 18 °С и от 22 до

40 °С, %/°С.................................................................................................................................± 0,002.

Количество ИК......................................................................................................................8.

Диапазоны измерений мгновенных значений напряжения, реализованных измерителями:

МН3И-0,1В, В........................................................................................................от минус 0,1 до 0,1;

МН3И-1В, В.................................................................................................................от минус 1 до 1;

МН3И-10В, В...........................................................................................................от минус 10 до 10.

Пределы допускаемой основной относительной погрешности измерений мгновенных значений напряжения при минимальном периоде опроса 400 нс и температуре окружающей среды от 18 до 22 °С, %:

от минус 0,1 до 0,1 В..........................................................................± [0,350 + 0,350 • ^м/Сх - 1)];

от минус 1 до 1 В................................................................................± [0,045 + 0,035 • ^м/Ох - 1)];

от минус 10 до 10 В............................................................................± [0,025 + 0,025 • (Цм/Ux - 1)].

где Uм - верхний предел диапазона измерений;

№ - измеренное значение напряжения.

Пределы допускаемой дополнительной относительной погрешности измерений мгновенных значений напряжения при минимальном периоде опроса 400 нс, вызванной изменением температуры окружающей среды в диапазонах температур от 5 до 18 °С и от 22 до

40 °С, %/°С.................................................................................................................................± 0,002.

Количество ИК......................................................................................................................3.

Диапазоны измерений мгновенных значений напряжения, реализованных измерителями:

МН6И-10В, В......................от минус 1 до 1, от минус 2 до 2, от минус 5 до 5, от минус 10 до 10;

МН6И-150В, В........................................от минус 15 до 15, от минус 30 до 30, от минус 75 до 75,

от минус 150 до 150.

Пределы допускаемой основной относительной погрешности измерений мгновенных значений напряжения при минимальном периоде опроса 5 мкс и температуре окружающей среды от 18 до 22 °С, %:

от минус 1 до 1........................................................................................± [0,65 + 0,65 • (им/Ux - 1

от минус 2 до 2........................................................................................± [0,32 + 0,32 • (Ум/Ux - 1

от минус 5 до 5........................................................................................± [0,14 + 0,14 • (□WUx - 1

от минус 10 до 10.....................................................................................± [0,08 + 0,08 • (Uм/Ux - 1

от минус 15 до 15....................................................................................± [0,20 + 0,20 • (uм/Ux - 1

от минус 30 до 30....................................................................................± [0,10 + 0,10 • (Uм/Ux - 1

от минус 75 до 75....................................................................................± [0,05 + 0,05 • (uм/Ux - 1

от минус 150 до 150.................................................................................± [0,03 + 0,03 • (Uм/Ux - 1

где Uм - верхний предел диапазона измерений;

№ - измеренное значение напряжения.

Лист № 11 Всего листов 14

Пределы допускаемой дополнительной относительной погрешности измерений мгновенных значений напряжения при минимальном периоде опроса 5 мкс, вызванной изменением температуры окружающей среды в диапазонах температур от 5 до 18 °С и от 22 до

40 °С, %/°С.................................................................................................................................± 0,002.

Количество ИК......................................................................................................................6.

Общие характеристики

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С.............................................................от 5 до 40;

-    относительная влажность воздуха при температуре 25 °С, %, не более......от 30 до 80;

-    атмосферное давление, кПа........................................................................от 84 до 106,7.

Потребляемая суммарная максимальная мощность, Вт, приведена в таблице 2

Таблица 2

Продолжение таблицы 2

Суммарная масса, кг, приведена в таблице 3

Таблица 3

Габаритные размеры (длина х ширина х высота), мм, не более:

-    измерителей................................................................................................................270 х 50,8 х 22;

-    носителей мезонинных модулей НМ ФТКС.468269.002, НМ-С ФТКС.468269.005,

НМУ ФТКС.468269.003................................................................................................262 х 30 х 369;

-    носителя мезонинных модулей - устройства MezaBox ФТКС.469133.006.......196 х 66,5 х 315;

-    носителя мезонинных модулей - устройства MezaBох\Battery 133W-hrs ФТКС.469133.006-01...................................................................................................196 х 102 х 315.

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель носителя мезонинных модулей в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

В комплект поставки входят: измеритель, носитель мезонинных модулей (по заказу), комплект ЗИП-О, комплект эксплуатационной документации, приведенные в таблице 4.

Таблица 4

Поверка

осуществляется по разделу 5 «Поверка» Руководства по эксплуатации ФТКС.468261.002 РЭ, утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 27.02.2012 г.

Средства поверки:

-    для измерителей МН4В ФТКС.468266.013: мультиметр 3458A (рег. № 25900-03), диапазон измерений напряжения постоянного тока от 1 мВ до 10 В, пределы допускаемой приведенной (к верхнему пределу измерений (к ВП)) погрешности измерений напряжения постоянного тока ± 0,001 %;

-    для измерителей МН32С ФТКС.468266.019: мультиметр 3458A (рег. № 25900-03), диапазон измерений напряжения постоянного тока от 1 мВ до 10 В, пределы допускаемой приведенной ,(к ВП) погрешности измерений напряжения постоянного тока ± 0,001 %.

-    для измерителей МН32СМ ФТКС.468266.022: мультиметр 3458A (рег. № 25900-03), диапазон измерений напряжения постоянного тока от 1 мВ до 10 В, пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока ± 0,001 %;

-    для измерителей МН3И-10В ФТКС.468266.031, МН3И-1В ФТКС.468266.031-01, МН3И-0,1В ФТКС.468266.031-02: мультиметр 3458A (рег. № 25900-03), диапазон измерений напряжения постоянного тока от 1 мВ до 10 В, пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока ± 0,001 %;

-    для измерителей МН8И-50В ФТКС.468266.023, МН8И-10В ФТКС.468266.023-01, МН8И-0,1В ФТКС.468266.023-02: мультиметр 3458A (рег. № 25900-03), диапазон измерений напряжения постоянного тока от 1 мВ до 100 В, пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока ± 0,002 %;

-    для измерителей МН6И-150В ФТКС.468266.031, МН6И-10В ФТКС.468266.031-01: мультиметр 3458A (рег. № 25900-03), диапазон измерений напряжения постоянного тока от 1 до 1000 В, пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока ± 0,0025 %.

Сведения о методах измерений

Измерители мгновенных значений напряжения на основе мезонинных модулей. Руководство по эксплуатации ФТКС.468261.005 РЭ.

Нормативные и технические документы, устанавливающие требования к измерителям напряжения постоянного тока на основе мезонинных модулей

ГОСТ 22261-94. Средства измерений электрических и магнитных величин.

ФТКС.468261.005 ТУ «Измерители мгновенных значений напряжения на основе мезонинных модулей. Технические условия».

Рекомендации к применению

Выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям при измерениях и контроле электрических величин, а также регистрации и отображения результатов контроля при проведении электрических испытаний объекта контроля на предприятиях, производящих и эксплуатирующих технические объекты.
