Измерители напряжения постоянного тока на основе мезонинных модулей, 51117-12

Назначение

Измерители напряжения постоянного тока на основе мезонинных модулей (далее -измерители) предназначены для измерений напряжения постоянного тока.

Описание

Измерители представляют собой конструкцию, состоящую из лицевой панели и прикрепленной к ней печатной платы.

Измерители устанавливаются на носитель мезонинных модулей, и через интерфейсы стандарта VXI (для модулей типа НМ, НМ-С и НМУ) и стандарта LXI (для устройств типа MezaBox, MezaBOX\Battery 133W-hrs) соединяются информационно с управляющей ПЭВМ.

В качестве носителей мезонинных модулей используются модули НМ ФТКС.468269.002, НМ-С ФТКС.468269.005, НМУ ФТКС.468269.003 и устройства MezaBox ФТКС.469133.006, MezaB охШ attery 133W-hrs ФТКС.469133.006-01.

Принцип действия измерителей заключается в следующем: измеряемое напряжение поступает на входы инструментального усилителя, усиливается до максимального значения диапазона аналого-цифрового преобразователя, далее преобразуется в цифровой код и передается в буферную память носителя мезонинных модулей.

Количество измерителей, устанавливаемых на один носитель мезонинных модулей:

-    до четырех, если в качестве носителей мезонинных модулей используются модули НМ, НМ-С, НМУ;

-    до двух, если в качестве носителей мезонинных модулей используются устройства MezaBox, MezaBох\Battery 133W-hrs.

Измерители имеют следующие модификации:

МН4И ФТКС.468266.001;

МН8С ФТКС.468266.002;

МН6СВ ФТКС.468266.003.

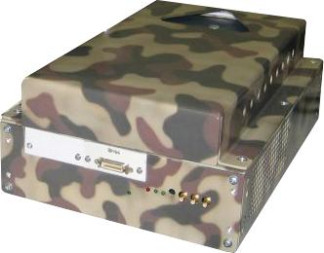

Внешний вид устройств типа MezaBox и MezaBох\Battery 133W-hrs с установленными измерителями, указанием места нанесения знака утверждения типа и защитой от несанкционированного доступа, предусмотренной в виде пломбировки винта крепления верхней крышки устройства, приведены на рисунках 1 и 2.

Внешний вид носителей мезонинных модулей типа НМ, НМ-С, НМУ с установленными измерителями, указанием места нанесения знака утверждения типа и защитой от несанкционированного доступа, предусмотренной в виде пломбировки винта крепления защитного кожуха носителя, приведены на рисунке 3.

Внешний вид измерителей приведен на рисунках 4.6.

По условиям эксплуатации измерители удовлетворяет требованиям группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 5 до 40 °С и относительной влажностью окружающего воздуха от 30 до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям.

Программное обеспечение

Программное обеспечение (ПО) для работы с измерителями включает ПО общее и ПО специальное.

В состав общего ПО входит операционная система Windows ХР с сервис-паком SP2 или выше.

В состав специального ПО входят комплект ПО «VISA» и комплект ПО измерителей ООО Фирма «Информтест».

Комплект ПО «VISA» обеспечивает работу системного интерфейса информационной связи ПЭВМ и базового блока (крейта стандарта VXI) с установленными в него носителями мезонинных модулей в случае, когда в качестве носителей мезонинных модулей используются модули НМ ФТКС.468269.002, НМ-С ФТКС.468269.005, НМУ ФТКС.468269.003, а также работу системного интерфейса информационной связи ПЭВМ и устройства MezaBox ФТКС.469133.006 (MezaBох\Battery 133W-hrs ФТКС.469133.006-01) в случае, когда в качестве носителей мезонинных модулей используются эти устройства.

В комплект ПО «VISA» также входит программа «Resource Manager», осуществляющая начальную конфигурацию связи с носителями мезонинных модулей в случае, когда для связи с ПЭВМ используются устройства стандарта VXI.

Комплект ПО измерителей ООО Фирма «Информтест» обеспечивает управление режимами работы измерителей, а также обеспечивает его информационную связь с носителем мезонинных модулей.

В комплект ПО измерителей ООО Фирма «Информтест» входят следующие программы:

-    «psm.exe» (для проверки работоспособности носителей мезонинных модулей и потребляемых по цепям питания токов);

-    «p_mn4i.exe» (для проверки метрологических характеристик измерителя МН4И);

-    «p_mn8с.exe» (для проверки метрологических характеристик измерителя МН8С);

-    «p_mn6sv.exe» (для проверки метрологических характеристик измерителя МН6СВ). Метрологически значимая часть ПО, входящая в состав комплекта ПО измерителей

ООО Фирма «Информтест», выделена в следующие файлы:

-    библиотека математических преобразований МН4И unmn4i_math.dll;

-    библиотека математических преобразований МН6СВ unmn6cv_math.dll;

-    библиотека математических преобразований МН8С unmn8c_math.dll. Идентификационные данные (признаки) метрологически значимой части ПО указаны

в таблице 1.

Таблица 1

Метрологически значимая часть ПО измерителей и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Измерительные каналы напряжения постоянного тока Диапазоны измерений напряжения постоянного тока, реализованных измерителями

МН4И, В....................................................от минус 0,1 до 0,1; от минус 1 до 1, от минус 10 до 10.

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока для диапазона измерений:

от минус 0,1 до 0,1 В, мВ..............................................................................................................± 0,4;

от минус 1 до 1 В, мВ.......................................................................................................................± 3;

от минус 10 до 10 В, мВ.................................................................................................................± 20.

Количество каналов..............................................................................................................4.

Диапазоны измерений напряжения постоянного тока, реализованных измерителями

МН8С, В..................................................................................от минус 10 до 10; от минус 50 до 50.

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока для диапазона измерений:

от минус 10 до 10 В, мВ.................................................................................................................± 20;

от минус 50 до 50 В, мВ...............................................................................................................± 100.

Количество каналов..............................................................................................................8.

Диапазон измерений напряжения постоянного тока, реализованный измерителями

МН6СВ, В............................................................................................................от минус 300 до 300.

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного

тока для диапазона измерений, мВ.............................................................................................± 800.

Количество каналов..............................................................................................................6.

Общие характеристики

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С.............................................................от 5 до 40;

-    относительная влажность воздуха при температуре 25 °С, %, не более......от 30 до 80;

-    атмосферное давление, кПа........................................................................от 84 до 106,7.

Потребляемая суммарная максимальная мощность, (Вт), приведена в таблице 2.

Таблица 2

Суммарная масса, кг, приведена в таблице 3. Таблица 3

Габаритные размеры (длина х ширина х высота), мм, не более:

-    измерителей................................................................................................................270 х 50,8 х 22;

-    носителей мезонинных модулей НМ ФТКС.468269.002, НМ-С ФТКС.468269.005,

НМУ ФТКС.468269.003................................................................................................262 х 30 х 369;

-    носителя мезонинных модулей - устройства MezaBox ФТКС.469133.006.......196 х 66,5 х 315;

-    носителя мезонинных модулей - устройства MezaBох\Battery 133W-hrs ФТКС.469133.006-01...................................................................................................196 х 102 х 315.

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель носителя мезонинных модулей в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

В комплект поставки входят: измеритель, носитель мезонинных модулей (по заказу), комплект ЗИП-О, комплект эксплуатационной документации, приведенные в таблице 4.

Таблица 4

Поверка

осуществляется по разделу 5 «Поверка» Руководства по эксплуатации ФТКС.468261.002 РЭ, утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 27.02.2012 г.

Средства поверки:

-    для измерителей МН4И ФТКС.468266.001: вольтметр универсальный В7-54/3 (рег. № 15250-96), диапазон измерений напряжения постоянного тока от 0 до 20 В, пределы допускаемой приведенной (к верхнему пределу (к ВП)) погрешности измерений ± 0,0015 %;

-    для измерителей МН^ ФТКС.468266.002: вольтметр универсальный В7-54/3 (рег. № 15250-96), диапазон измерений напряжения постоянного тока от 0 до 200 В, пределы допускаемой приведенной (к ВП) погрешности измерений ± 0,003 %;

-    для измерителей МН6CB ФТКС.468266.003: вольтметр универсальный В7-54/3 (рег. № 15250-96), диапазон измерений напряжения постоянного тока от 0 до 1000 В, пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока ± 0,2 %).

Сведения о методах измерений

Измерители напряжения постоянного тока на основе мезонинных модулей. Руководство по эксплуатации ФТКС.468261.002 РЭ.

Нормативные и технические документы, устанавливающие требования к измерителям напряжения постоянного тока на основе мезонинных модулей

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. ФТКС.468261.002 ТУ «Измерители напряжения постоянного тока на основе мезонинных модулей. Технические условия».

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям при измерениях и контроле электрических величин, а также регистрации и отображения результатов контроля при проведении электрических испытаний объекта контроля на предприятиях, производящих и эксплуатирующих технические объекты.
