Измерители сопротивления постоянному току на основе мезонинных модулей, 51118-12

Измерители сопротивления постоянному току на основе мезонинных модулей (далее ╞ измерители) предназначены для измерений напряжения постоянного тока.

Документы

Описание типа

Карточка СИ

Номер в госреестре	51118-12
Наименование СИ	Измерители сопротивления постоянному току на основе мезонинных модулей
Изготовитель	ООО Фирма "Информтест", г.Москва
Год регистрации	2012
Срок свидетельства	11.09.2017
МПИ (интервал между поверками)	6 месяцев
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Измерители уровня радиоизотопные LB440 предназначены для непрерывного бесконтактного измерения уровня жидких и сыпучих материалов в технологических аппаратах.

Описание

Принцип измерения - облучение с использованием физического закона поглощения излучения (гамма-квантов), проходящего через материал. В общем случае, система непрерывного измерения уровня состоит из трех основных блоков - точечного источника гамма-излучения в защитном контейнере, протяженного детектора и процессора. Источник и детектор устанавливаются с противоположных сторон емкости. Повышение или понижение уровня продукта в емкости влияет на поглощение излучения источника, что регистрируется детектором.

Результатом измерения является соотношение I/I0 между исходным излучением I0 и излучением, уменьшенным измеряемым продуктом. Сигнал от детектора обсчитывается процессором, обеспечивающим аналоговый выход 0/4-20 мА по уровню и релейные выходы на max, min.

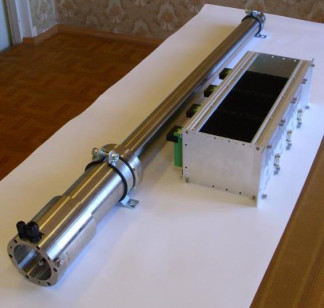

Измеритель уровня состоит из следующих основных частей:

- блок детектирования типа LB4405-03 на основе пластикового сцинтиллятора диаметром 50 мм с воспринимающей длиной 1000 мм в цилиндрическом стальном корпусе, снабженном монтажными фланцами, электронного фотоумножителя и предварительного усилителя;

- блок обработки информации типа LB440-1, выполненного в 19" модуле;

- блок источника гамма-излучения типа БГИ-45 А:

- применяемый источник цезий -137

- активность источника, мКи не более 17

Программное обеспечение

Измеритель уровня LB440 содержит как микроконтроллерное, так и прикладное программное обеспечение.

Микроконтроллерное программное обеспечение полностью закрыто и защищено от стороннего вмешательства. Оно обеспечивает собственный самоконтроль, а также самоконтроль аппаратных узлов, выход в меню выполнения команд оператора, выполнение калибровки, выход на рабочий режим, связь между ведущим и ведомым процессором (в двухдетекторной конфигурации по разъему RS485), передачу и прием данных при подключении к разъему RS232 персонального компьютера с прикладной программой UNIBERT, сохранение данных измерения и калибровки в энергонезависимой памяти.

Прикладное программное обеспечение UNIBERT обеспечивает: функции передачи данных и команд через закрытые протоколы связи; контроль аппаратного обеспечения; управление режимами функционирования измерителя уровня; отображение измеряемого уровня в графическом представлении; сохранение результатов в энергонезависимой памяти компьютера и возможность последующей работы с ними; исключение возможности несанкционированного доступа к настроечным параметрам и результатам работы спектрометра-дозиметра.

Измеритель уровня LB440 имеет защиту программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты «А» по МИ 3286-2010. Идентификационные данные программного обеспечения приведены в таблице 1.

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного продукта

Цифровой идентификатор программного продукта(контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

LB440 ПО

«Level Master»

V2.11

V3.0

E8D39792

FD8FFA54

Процедура

самотестирования ПО

Основные технические характеристики

Основные технические характеристики измерителя уровня радиоизотопного LB440 приведены в Таблице 2

Таблица 2

Наименование характеристики (параметра) измерителей уровня	Номинальное значение характеристики измерителей уровня
1. Диапазон измерений, мм	От 0 до 1000
2. Пределы допускаемой абсолютной погрешности, не более, мм	±3,0
3. Среднеквадратичное отклонение случайной составляющей абсолютной погрешности, не более, мм	1,0
4. Вариация абсолютной погрешности, не более, мм	1,0
5. Мощность эквивалентной дозы, мкЗв/ч на поверхности блока с источниками излучения, не более на расстоянии 1 м от блока с источниками излучения, не более	100 3
6. Время выхода на рабочий режим, мин	30
7. Постоянная времени, с	Регулируемое от 0,5 до 999
8. Габаритные размеры, не более, мм Блок детектирования Блок обработки информации Блок гамма-излучения	105х130х1310 128,4х106,6х205 180х180х200
9. Масса, кг Блок детектирования Блок обработки информации Блок гамма-излучения	13.0 2.0 45,0
10. Условия хранения и транспортирования температура, °С, относительная влажность, %	От минус 40 до плюс 55 80 при температуре плюс 35 °С и более низких температурах без конденсации влаги
У словия эксплуатации
11. Диапазон рабочих температур, °С Относительная влажность, %, Атмосферное давление, кПа	от плюс 5 до плюс 50 80 при температуре плюс 35 °С и более низких температурах без конденсации влаги от 84 до 106,7
12. Выходной токовый сигнал, мА	От 4 до 20
13. Электропитание, В	220	"+10" -15 V /	%
14. Потребляемая мощность В А, не более	30

Наименование характеристики (параметра) измерителей уровня	Номинальное значение характеристики измерителей уровня
15. Степень защиты: блок детектирования блок обработки информации	IP65 /NEMA 4 X IP 20
16. Средний ресурс, не менее, ч	15000
17. Средний срок службы, не менее, лет	10
18. Средний срок сохраняемости, не менее, лет	2
19. Назначенный срок службы источника Cs-137, лет	7

Измерители уровня предназначены для непрерывной круглосуточной работы.

Знак утверждения типа

Знак утверждения типа наносится в эксплуатационную документацию фирмы «BER-THOLD TECHNOLOGIES», Германия, методом штемпелевания.

Комплектность

- Блок детектирования типа LB4405-03 с пластиковым сцинтиллятором (DxH) 50x1000

мм.

- Блок обработки информации типа LB440.

- Блок источника гамма-излучения типа БГИ-45 А.

Эксплуатационные документы:

- руководство по эксплуатации на русском языке;

- руководство по эксплуатации прикладного программного обеспечения;

- методика поверки УЛКА.407541.018 МП.

Поверка

осуществляется в соответствии с документом «Измерители уровня радиоизотопные LB440. Методика поверки УЛКА.407541.018 МП», утвержденным ГЦИ ОАО ФНТЦ «Инверсия» в июле 2012 г.

Основные средства поверки:

- линейка измерительная металлическая по ГОСТ 427;

- вода питьевая по ГОСТ 51232.

Нормативные и технические документы, устанавливающие требования к измерителям уровня радиоизотопным LB440

1. ГОСТ 8.477-82 «Государственная система обеспечения единства измерений.

Г осударственная поверочная схема для средств измерений уровня жидкости».

2. ГОСТ Р 8.660-2009 «Уровнемеры промышленного применения. Методика поверки».

3. ГОСТ 21497-90 «Уровнемеры радиоизотопные. Общие технические условия».

4. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

5. Техническая документация фирмы «BERTHOLD TECHNOLOGIES», Германия.

Рекомендации к применению

1. Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
