| Номер в госреестре | 51119-12 |
| Наименование СИ | Измерители уровня радиоизотопные |
| Обозначение типа СИ | LB440 |
| Изготовитель | "Berthold Technologies GmbH & Co. KG", Германия |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Измерители уровня радиоизотопные LB440 предназначены для непрерывного бесконтактного измерения уровня жидких и сыпучих материалов в технологических аппаратах.
Принцип измерения - облучение с использованием физического закона поглощения излучения (гамма-квантов), проходящего через материал. В общем случае, система непрерывного измерения уровня состоит из трех основных блоков - точечного источника гамма-излучения в защитном контейнере, протяженного детектора и процессора. Источник и детектор устанавливаются с противоположных сторон емкости. Повышение или понижение уровня продукта в емкости влияет на поглощение излучения источника, что регистрируется детектором.
Результатом измерения является соотношение I/I0 между исходным излучением I0 и излучением, уменьшенным измеряемым продуктом. Сигнал от детектора обсчитывается процессором, обеспечивающим аналоговый выход 0/4-20 мА по уровню и релейные выходы на max, min.
Измеритель уровня состоит из следующих основных частей:

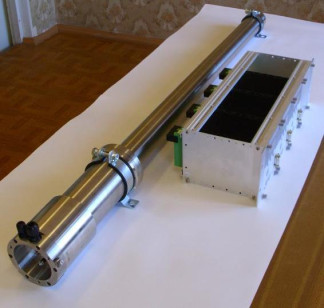

- блок детектирования типа LB4405-03 на основе пластикового сцинтиллятора диаметром 50 мм с воспринимающей длиной 1000 мм в цилиндрическом стальном корпусе, снабженном монтажными фланцами, электронного фотоумножителя и предварительного усилителя;
- блок обработки информации типа LB440-1, выполненного в 19" модуле;
- блок источника гамма-излучения типа БГИ-45 А:
- применяемый источник цезий -137
- активность источника, мКи не более 17
Измеритель уровня LB440 содержит как микроконтроллерное, так и прикладное программное обеспечение.
Микроконтроллерное программное обеспечение полностью закрыто и защищено от стороннего вмешательства. Оно обеспечивает собственный самоконтроль, а также самоконтроль аппаратных узлов, выход в меню выполнения команд оператора, выполнение калибровки, выход на рабочий режим, связь между ведущим и ведомым процессором (в двухдетекторной конфигурации по разъему RS485), передачу и прием данных при подключении к разъему RS232 персонального компьютера с прикладной программой UNIBERT, сохранение данных измерения и калибровки в энергонезависимой памяти.
Прикладное программное обеспечение UNIBERT обеспечивает: функции передачи данных и команд через закрытые протоколы связи; контроль аппаратного обеспечения; управление режимами функционирования измерителя уровня; отображение измеряемого уровня в графическом представлении; сохранение результатов в энергонезависимой памяти компьютера и возможность последующей работы с ними; исключение возможности несанкционированного доступа к настроечным параметрам и результатам работы спектрометра-дозиметра.
Измеритель уровня LB440 имеет защиту программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты «А» по МИ 3286-2010. Идентификационные данные программного обеспечения приведены в таблице 1.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного продукта | Цифровой идентификатор программного продукта(контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| LB440 ПО | «Level Master» | V2.11 V3.0 | E8D39792 FD8FFA54 | Процедура самотестирования ПО |
Основные технические характеристики
Основные технические характеристики измерителя уровня радиоизотопного LB440 приведены в Таблице 2
Таблица 2
| Наименование характеристики (параметра) измерителей уровня | Номинальное значение характеристики измерителей уровня | ||
| 1. Диапазон измерений, мм | От 0 до 1000 | ||
| 2. Пределы допускаемой абсолютной погрешности, не более, мм | ±3,0 | ||
| 3. Среднеквадратичное отклонение случайной составляющей абсолютной погрешности, не более, мм | 1,0 | ||
| 4. Вариация абсолютной погрешности, не более, мм | 1,0 | ||
| 5. Мощность эквивалентной дозы, мкЗв/ч на поверхности блока с источниками излучения, не более на расстоянии 1 м от блока с источниками излучения, не более | 100 3 | ||
| 6. Время выхода на рабочий режим, мин | 30 | ||
| 7. Постоянная времени, с | Регулируемое от 0,5 до 999 | ||
| 8. Габаритные размеры, не более, мм Блок детектирования Блок обработки информации Блок гамма-излучения | 105х130х1310 128,4х106,6х205 180х180х200 | ||
| 9. Масса, кг Блок детектирования Блок обработки информации Блок гамма-излучения | 13.0 2.0 45,0 | ||
| 10. Условия хранения и транспортирования температура, °С, относительная влажность, % | От минус 40 до плюс 55 80 при температуре плюс 35 °С и более низких температурах без конденсации влаги | ||
| У словия эксплуатации | |||
| 11. Диапазон рабочих температур, °С Относительная влажность, %, Атмосферное давление, кПа | от плюс 5 до плюс 50 80 при температуре плюс 35 °С и более низких температурах без конденсации влаги от 84 до 106,7 | ||
| 12. Выходной токовый сигнал, мА | От 4 до 20 | ||
| 13. Электропитание, В | 220 | "+10" -15 V / | % |
| 14. Потребляемая мощность В А, не более | 30 | ||
| Наименование характеристики (параметра) измерителей уровня | Номинальное значение характеристики измерителей уровня |
| 15. Степень защиты: блок детектирования блок обработки информации | IP65 /NEMA 4 X IP 20 |
| 16. Средний ресурс, не менее, ч | 15000 |
| 17. Средний срок службы, не менее, лет | 10 |
| 18. Средний срок сохраняемости, не менее, лет | 2 |
| 19. Назначенный срок службы источника Cs-137, лет | 7 |
Измерители уровня предназначены для непрерывной круглосуточной работы.
Знак утверждения типа наносится в эксплуатационную документацию фирмы «BER-THOLD TECHNOLOGIES», Германия, методом штемпелевания.
- Блок детектирования типа LB4405-03 с пластиковым сцинтиллятором (DxH) 50x1000
мм.
- Блок обработки информации типа LB440.
- Блок источника гамма-излучения типа БГИ-45 А.
Эксплуатационные документы:
- руководство по эксплуатации на русском языке;
- руководство по эксплуатации прикладного программного обеспечения;
- методика поверки УЛКА.407541.018 МП.
осуществляется в соответствии с документом «Измерители уровня радиоизотопные LB440. Методика поверки УЛКА.407541.018 МП», утвержденным ГЦИ ОАО ФНТЦ «Инверсия» в июле 2012 г.
Основные средства поверки:
- линейка измерительная металлическая по ГОСТ 427;
- вода питьевая по ГОСТ 51232.
Нормативные и технические документы, устанавливающие требования к измерителям уровня радиоизотопным LB440
1. ГОСТ 8.477-82 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений уровня жидкости».
2. ГОСТ Р 8.660-2009 «Уровнемеры промышленного применения. Методика поверки».
3. ГОСТ 21497-90 «Уровнемеры радиоизотопные. Общие технические условия».
4. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
5. Техническая документация фирмы «BERTHOLD TECHNOLOGIES», Германия.
1. Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
