Комплексы измерительно-вычислительные Cabloc, 51120-12

Назначение

Комплексы измерительно-вычислительные Cabloc (далее - ИВК) предназначены для измерения сигналов от первичных измерительных преобразователей и формирования унифицированных сигналов силы постоянного тока.

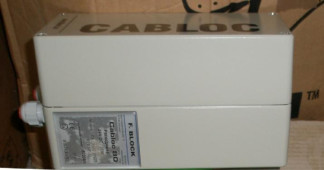

Описание

Принцип действия ИВК заключается в преобразовании сигнала, полученного от первичного измерительного преобразователя, в унифицированный аналоговый токовый сигнал 4-20 мА с последующей его передачей на автоматизированное рабочее место оператора по линии связи CAN-BUS.

В качестве первичных измерительных преобразователей могут быть использованы преобразователи расхода Cabloc.

В состав ИВК входят электронный блок с микропроцессором, сеть CAN-BUS и персональный компьютер c установленным программным обеспечением.

ИВК обеспечивает:

-    непрерывное измерение выходных сигналов первичных измерительных преобразователей;

-    передачу измеренных данных на персональный компьютер посредством сети CAN-

BUS;

-    отображение полученных параметров в виде числовых значений, гистограмм, трендов, текстов и рисунков.

Программное обеспечение

Программное обеспечение состоит из встроенного и автономного программного обеспечения.

Встроенное программное предназначено для обработки измерительной информации от первичного измерительного преобразователя, формирования выходных сигналов и передачи данных в персональный компьютер. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Операционная система, имеющая оболочку доступную пользователю, отсутствует. Встроенное программное обеспечение может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.

Автономное программное обеспечение обеспечивает работу с каналами связи, прием и обработку данных, а также отвечает за запись данных на сервере и создание резервных копий баз данных.

Для обеспечения нормального функционирования ИВК и защиты от преднамеренных или непреднамеренных воздействий, в ПО предусмотрена защита информации от несанкционированного доступа, с разделением уровней доступа для различных категорий пользователей, ведется журнал событий, реализован вывод сервисных сообщений об ошибках.

Таблица 1 - Идентификационные данные по программному обеспечению ИВК

Уровень защиты ПО от непреднамеренных и преднамеренных изменений по МИ 3286-2010 - «С».

Технические характеристики

Диапазон входных сигналов силы постоянного тока, мА Пределы допускаемой приведенной погрешности ИВК при преобразовании входного аналогового сигнала в цифровой сигнал, %

от 4 до 20

±0,2 от 4 до 20

±0,6

24±20%

20

240х120х132

минус 40 до плюс 40 до 75

Диапазон выходных сигналов силы постоянного тока, мА Пределы допускаемой приведенной погрешности ИВК при преобразовании цифрового сигнала в выходной аналоговый сигнал, %

Питание от сети постоянного тока:

-    напряжение, В

-    потребляемая мощность, Вт, не более Г абаритные размеры, мм, не более Рабочие условия эксплуатации:

-    температура окружающей среды, °С    от

-    относительная влажность, %

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта типографским методом и на корпус ИВК в виде наклейки.

Комплектность

Таблица 2 - Комплектность

Поверка

осуществляется в соответствии с документом МП 51120-12 «Комплексы измерительновычислительные Cabloc. Методика поверки», утвержденным ГЦИ СИ «РОСИСПЫТАНИЯ» в июле 2012 г.

Основные средства поверки:

- калибратор многофункциональный MCX-IIR, от 0 до 52 мА, ±(0,0001 1изм+0,003) мА.

Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта.

Нормативные и технические документы, устанавливающие требования к комплексу измерительно-вычислительному Cabloc

Техническая документация фирмы «F.BLOCK», Германия.

Рекомендации к применению

Вне сферы государственного регулирования обеспечения единства измерений.
