| Номер в госреестре | 51121-12 |
| Наименование СИ | Конверторы выносные |
| Обозначение типа СИ | АРК-КНВ4 НАЛС.464344.057 |
| Изготовитель | АО "ИРКОС", г.Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 19.06.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Конверторы выносные АРК-КНВ4 НАЛС.464344.057 (далее - конверторы) предназначены для преобразования частоты радиосигналов в диапазоне частот от 1 до 18 ГГц и формирования радиосигналов на промежуточной частоте 41,6 МГц (для исполнения НАЛС.464344.057) или 70 МГц (для исполнения НАЛС.464344.057-01).
Конструктивно конвертора представляет собой антенно-радиоприемный блок (АРПБ), установленный на рукоятку (носимый) или мачту (стационарный).
В состав АРПБ конвертора входят блок активных антенн, преселекции и 1-ой промежуточной частоты (ПЧ); два синтезатора; два смесителя; блок 2-й ПЧ опорного генератора и устройство управления.
Блок активных антенн содержит 8 активных антенн, реализованных по схеме фазированной антенной решетки с линейной поляризацией сигнала и возможностью подключения внешней антенны.
Принцип действия конвертора основан на приеме, фильтрации, ослаблении побочных каналов, и усилении АРПБ радиосигналов частотой от 1 до 18 ГГц, дальнейшем преобразовании в промежуточные частоты (41,6 МГц для исполнения НАЛС.464344.057 или 70 МГц для исполнения НАЛС.464344.057-01) сигналов, поступающих на выход конвертора.
Коэффициент передачи сигнала с входа внешней антенны является калиброванным и может совместно с блоком активных антенн использоваться для проведения измерений напряженности поля.
Устройство управления принимает команды от внешних устройств по последовательной шине RS-485, передает данные в блок активных антенн, блоки синтезаторов и блок 2-й ПЧ. Устройство управления конвертора позволяет сохранять в энергонезависимом оперативном запоминающем устройстве параметры настройки - коррекцию частоты тактового генератора и настройки аттенюаторов. Эти параметры автоматически загружаются после аппаратного сброса настроек конвертора.

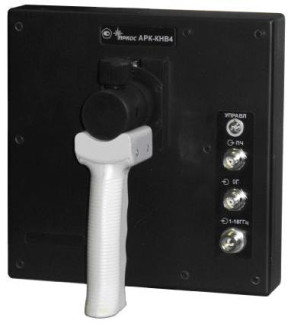

Внешний вид конвертора, место нанесения наклейки «Знак утверждения типа» и места пломбировки от несанкционированного доступа приведены на рисунке 1.
♦ Место нанесения наклейки «Знак утверждения типа» Места пломбировки от несанкционированного доступа
Метрологически значимая часть программного обеспечения конвертора представляет собой программный продукт «T7_HF_24». Идентификационные данные (признаки) метрологически значимой части программного обеспечения (ПО) указаны в таблице 1.
| Таблица 1 - Идентификационные данные метрологически значимой части Г | О | |||
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| T7 HF 24 | T7 HF 24.bin 1.0 | 1.0 | 74f72aa7 | Crc32 |
Влияние метрологически значимой части ПО на метрологические характеристики конвертора не выходит за пределы согласованного допуска.
Метрологически значимая часть ПО размещается в папке на дистрибутивном диске, поставляемом в комплекте конвертора, запись которого осуществляется в процессе производства. Перезапись дистрибутивного диска исключена. Модификация ПО возможна только изготовителем. Несанкционированное вмешательство в ПО приводит к неработоспособности ПО.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристики конверторов приведены в таблице 2.
Таблица 2
| Наименование параметра или характеристики | Значение характеристики |
| Диапазон рабочих частот, ГГц: - при использовании внутренней антенны; - по входу внешней антенны. | от 3,0 до 18,0 от 1,0 до 18,0 |
| Пределы допускаемой относительной погрешности измерений уровня синусоидального сигнала по входу внешней антенны, дБ | ±3,0 |
| Пределы допускаемой относительной погрешности измерений частоты синусоидального сигнала: - при использовании внутреннего опорного генератора; - при использовании внешнего опорного генератора | ±5 10-7 в соответствии с применяемым опорным генератором |
| Относительный уровень помех, обусловленный интермодуляционными искажениями третьего порядка, при отношении сигнал/шум равном 1 и полосе 3 кГц, дБ, не менее | 68 |
| Уровень собственных шумов в полосе 3 кГц, дБм, не более | минус 100 |
| Частота выходного сигнала ПЧ, МГц: - для исполнения НАЛС.464344.057; - для исполнения НАЛС.464344.057-01 | 41,6 70 |
| Полоса пропускания на уровне минус 3 дБ, МГц, не менее: - для исполнения НАЛС.464344.057; - для исполнения НАЛС.464344.057-01 | 10 24 |
| Чувствительность по полю при работе с внутренней антенной в полосе 3 кГц и отношении сигнал/шум, равном 1 мкВ/м, не более | 50 |
| Ослабление по побочным каналам приема при работе от внутренней антенны, дБ, не менее | 45 |
| Ширина главного лепестка диаграммы направленности внутренней антенны по уровню минус 3 дБ, не более | о 100 |
| Наименование параметра или характеристики | Значение характеристики |
| Коэффициент стоячей волны (КСВ) при входном сопротивлении 50 Ом по входу внешней антенны, не более | 3,0 |
| Интерфейс управления от ПЭВМ | RS-485 |
| Напряжение электропитания от сети постоянного тока, В | от 10 до 30 |
| Мощность потребляемая, Вт, не более | 20 |
| Г абаритные размеры (без рукоятки), мм, не более | 240*220x65 |
| Масса (с рукояткой), кг, не более | 1,8 |
| Рабочие условия эксплуатации - температура окружающего воздуха, °С: - относительная влажность воздуха при температуре 25 оС, % | от 0 до 50 98 |
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на корпус конвертора в виде наклейки.
Комплектность средства измерений представлена в таблице 3. Таблица 3
| Обозначение изделия | Наименование изделия | Примечание |
| НАЛС.464344.056 | АРПБ КНВ4 | для НАЛС.464344.057 |
| НАЛС.464344.056-01 | АРПБ КНВ4 | для НАЛС.464344.057-01 |
| НАЛС.301319.008 | Рукоятка | |
| НАЛС.301568.009 | Кронштейн | |
| НАЛС.301612.001 | Винт | |
| НАЛС.685691.040 | Жгут | АРК-КНВ4/радиоприемное устройство (4 м) |
| НАЛС.685671.274 | Кабель | Для поверки |
| НАЛС.467613.088 | Компакт-диск с программным обеспечением и документацией |
осуществляется по документу МП 51121-12 «Инструкция. Конверторы выносные АРК-КНВ4 НАЛС.464344.057. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 18.06.2012 г. и входящему в комплект поставки.
Основные средства поверки:
- измеритель напряженности поля панорамный Аргамак-ИС НАЛС.464344.062 (Рег. № 50427-12), (вход ПЧ 41,6 МГц, 70 МГц);
- генератор сигналов высокочастотный E8257D (Рег. № 36419-07), (диапазон рабочих частот от 0,25 до 20000 МГц, пределы допускаемой относительной погрешности установки частоты ± 5,0-10-7, пределы допускаемой погрешности установки уровня ± 1,2 дБ);
- приемник-синхронизатор VCH-311 (Рег. № 21611-01), (пределы допускаемой относительной погрешности установки частоты ± 2,0-10-11);
- анализатор электрических цепей векторный ZVK (Рег. № 41268-09), (диапазон рабочих частот от 0,01 до 40 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения в диапазоне частот от 0,01 до 20 ГГц ± 1,0 дБ);
- антенна измерительная рупорная П6-49 (Рег. № 25858-04), (диапазон частот от 1 до 18 ГГц, пределы допускаемой относительной погрешности коэффициента калибровки ± 1 дБ).
НАЛС.464344.057 РЭ «Конверторы выносные АРК-КНВ4. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к конверторам выносным АРК-КНВ4 НАЛС.464344.057
ГОСТ 22261-94. ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия.
НАЛС.464344.057 ТУ. «Конверторы выносные АРК-КНВ4. Технические условия».
Осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях и выполнение работ по оценке соответствия объектов установленным законодательством Российской Федерации обязательным требованиям, в том числе для работы в составе комплексов широкополосного автоматизированного радиомониторинга и выявления технических каналов утечки информации.
