Осциллографы цифровые ОСЦ4-М, 51122-12

Назначение

Осциллографы цифровые ОСЦ4-М (далее - ОСЦ4-М), предназначены для измерений мгновенных значений напряжения, интервалов времени между двумя мгновенными значениями напряжения по двум независимым каналам, преобразования мгновенных значений напряжения электрического сигнала в цифровой код в составе модульных измерительных информационных систем (ИИС), построенных на основе магистрали VXI по ГОСТ Р 51884-2002.

Описание

ОСЦ4-М выполнен в виде программно управляемого модуля VXI типоразмера С-1 по ГОСТ Р 51884-2002, устанавливаемоего в базовый блок (крейт VXI). ОСЦ4-М содержит два измерительных канала (ИК), каждый из которых имеет два входа: основной измерительный вход (далее - вход ОВ)(соединитель «ВХОД» на лицевой панели) и вход синхронизации (далее - вход СВ)(соединитель «СИНХР» на лицевой панели). Входы ОВ и СВ имеют раздельные ОЗУ. Каждый канал содержит схему управления разверткой, синхронизацией и отдельное ОЗУ и может использоваться как отдельный независимый осциллограф.

В основу принципа действия ОСЦ4-М положен метод преобразования мгновенных значений напряжения в цифровой код с последующим запоминанием цифрового кода в запоминающем устройстве и индикации выборки сигнала с результатами измерений.

По условиям эксплуатации ОСЦ4-М удовлетворяют требованиям группы 1.1 по ГОСТ РВ 20.39.304-98 климатического исполнения УХЛ с диапазоном рабочих температур от 5 до 40 °С и относительной влажностью окружающего воздуха от 30 до 90 % при температуре 25 °С без предъявления требований по механическим воздействиям.

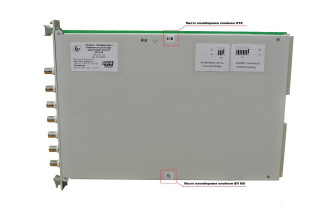

Внешний вид ОСЦ4-М с указанием места нанесения знака утверждения типа и защитой от несанкционированного доступа предусмотренной в виде пломбировки винта крепления кожуха ОСЦ4-М приведен на рисунке 1.

Рабочее место оператора с установленным в базовый блок ОСЦ4-М приведено на рисунке 2.

Программное обеспечение

ОСЦ4-М работает под управлением программного обеспечения (ПО), которое выполняет следующие функции:

-    считывание из модулей измерительной информации;

-    расшифровку полученной информации и приведение ее к виду, удобному для дальнейшего использования;

-    визуализацию результатов измерений в цифровом и графическом представлении;

-    передачу измерительной информации программному обеспечению верхнего уровня.

Метрологически значимая часть ПО выделена в файл драйвер модуля ОСЦ4-М unosc4m.dll.

Идентификационные данные (признаки) метрологически значимой части ПО вычислены по алгоритму MD5. Результаты расчёта контрольной суммы приведены в таблице 1. Таблица 1

Влияние ПО на метрологические характеристики ОСЦ4-М учитывается в общих согласованных допусках.

Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Диапазоны измерений мгновенных значений напряжения по основному измерительному

входу (ОВ) каждого ИК.........от минус 25 до 25 мВ; от минус 50 до 50 мВ; от минус 100 до 100 мВ;

от минус 250 до 250 мВ; от минус 500 до 500 мВ; от минус 1 до 1 В; от минус 2,5 до 2,5 В; от минус 5 до 5 В; от минус 10 до 10 В; от минус 25 до 25 В; от минус 50 до 50 В.

Пределы допускаемой приведенной (в верхнему пределу измерений (к ВП)) погрешности измерений мгновенных значений напряжения по входам ОВ:

-    в диапазоне от минус 25 до 25 мВ, %...................................................................................± 10;

-    в диапазоне от минус 50 до 50 мВ, от минус 100 до 100 мВ, %..........................................± 6;

-    в диапазоне от минус 250 до 250 мВ, от минус 500 до 500 мВ, %......................................± 2;

-    в диапазонах от минус 1 до 1 В; от минус 2,5 до 2,5 В; от минус 5 до 5 В; от минус 10 до 10 В; от минус 25 до 25 В; от минус 50 до 50 В, %.............................................................................± 1,2.

Диапазоны измерений мгновенных значений напряжения по входам синхронизации (СВ)

каждого ИК..............................................................................от минус 5 до 5 В; от минус 10 до 10 В,

от минус 25 до 25 В; от минус 50 до 50 В.

Пределы допускаемой приведенной (к ВП) погрешности измерений мгновенных значений напряжения по входам СВ, %.............................................................................................................. ± 2.

Полоса пропускания входа ОВ каждого канала при установленном входном сопротивлении 50 Ом, МГц, не менее..........................................................................................................................170.

Диапазоны измерений интервалов времени по входам ОВ:

-    в режиме двухканального осциллографа:.............................................. от 10,24 мкс до 687 с.

Внутри диапазона время измерения определяется по формуле:

N-Тд,    (1)

где N - число отсчетов, записываемых в ОЗУ в течение одного цикла измерения, N может задаваться в диапазоне от 1К (1024) отсчетов до максимального объема ОЗУ с дискретностью 1К отсчетов Тд - период дискретизации;

-    в режиме одноканального осциллографа: ..................................от 5,12 мкс до 10,486 мс.

Внутри диапазона время измерения определяется по формуле:

N•5 нс,    (2)

Пределы допускаемой абсолютной погрешности измерений интервалов времени

± [0,002Tx + 2Тд],    (3)

где Тх - измеренное значение интервала времени, Тд - период дискретизации.

Входное сопротивление входов ОВ и СВ:

-    для диапазонов измерений от минус 25 до 25 мВ; от минус 50 до 50 мВ; от минус 100 до 100 мВ; от минус 250 до 250 мВ; от минус 500 до 500 мВ; от минус 1 до 1 В; от минус 2,5 до 2,5 В; от минус 5 до 5 В, Ом............................................................................................................................50;

-    для диапазонов измерений от минус 25 до 25 мВ; от минус 50 до 50 мВ; от минус 100 до 100 мВ; от минус 250 до 250 мВ; от минус 500 до 500 мВ; от минус 1 до 1 В; от минус 2,5 до 2,5 В; от минус 5 до 5 В; от минус 10 до 10 В; от минус 25 до 25 В; от минус 50 до 50 В, МОм..............1.

Пределы допускаемой относительной погрешности установки входного сопротивления:

-    для диапазонов измерений от минус 25 до 25 мВ; от минус 50 до 50 мВ; от минус 100 до 100 мВ; от минус 250 до 250 мВ; от минус 500 до 500 мВ; от минус 1 до 1 В; от минус 2,5 до 2,5 В; от минус 5 до 5 В, %.................................................................................................................................2

-    для диапазонов измерений от минус 25 до 25 мВ; от минус 50 до 50 мВ; от минус 100 до 100 мВ; от минус 250 до 250 мВ; от минус 500 до 500 мВ; от минус 1 до 1 В; от минус 2,5 до 2,5 В; от минус 5 до 5 В; от минус 10 до 10 В; от минус 25 до 25 В; от минус 50 до 50 В, %....................1.

Время нарастания, по входам ОВ каждого канала, нс, не более...............................................3.

Знак утверждения типа

Знак утверждения типа наносится на боковую стенку кожуха ОСЦ4-М в виде наклейки и на титульный лист паспорта методом компьютерной графики.

Комплектность

Комплект поставки ОСЦ4-М включает:

-    осциллограф цифровой ОСЦ4-М UNC3.031.110 - 1 шт.;

-    компакт-диск (CD) «Комплект ПО модулей Информтест» ФТКС.85001-01 - 1 шт.;

-    тройник BNC - 1 шт.;

-    кабель НЧ UNC4.853.153 - 1 шт.;

-    UNC3.031.110 РЭ. «Осциллограф цифровой ОСЦ4-М. Руководство по эксплуатации» - 1 шт.;

-    UNC.76110-01 32 01 «Осциллограф цифровой ОСЦ4-М. Драйвер. Руководство системного программиста» -1 шт.;

-    UNC.66110-01 34 01. «Осциллограф цифровой ОСЦ4-М Управляющая панель инструмента Руководство оператора» - 1 шт.

-    ФТКС.85001-01 90 ОП1 «Опись компакт-диска (CD) «Комплект ПО модулей Информтест»

- 1 шт.;

-    UNC3.031.110 ПС «Осциллограф цифровой ОСЦ4-М. Паспорт» - 1 шт.

Поверка

Осуществляется в соответствии с разделом 5 «Поверка» документа UNC3.031.110 РЭ «Осциллограф цифровой ОСЦ4-М. Руководство по эксплуатации», утвержденным руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 14 июня 2012 года.

Средства поверки:

-    мультиметр 3458А (рег.№ 25900-03): диапазон измерений напряжения постоянного тока положительной и отрицательной полярности от 1 мВ до 400 В, пределы допускаемой относительной погрешности измерений напряжения постоянного тока ± 0,0008 %;

-    источник питания постоянного тока GPR-30H10D (рег.№ 20188-07): диапазон выходного напряжения постоянного тока от 0 до 300 В, пределы допускаемой относительной погрешности установки выходного напряжения и тока ± 0,5 %;

-    генератор импульсов точной амплитуды Г5-75 с блоком выносным 2.035.110, нагрузкой 50 Ом 2.727.196 (.197) кабелем высокой частоты (ВЧ) 4.85.081-26 Сп (рег.№ 7767-80): воспроизведение амплитуды импульсов в диапазоне от 0,01 до 9,999 В; пределы допускаемой относитель-

ной погрешности воспроизведение амплитуды импульсов ± 1 %; диапазон длительности импульсов от 50 нс до 1 с; период следования импульсов от 0,1мкс до 9,99 с;

-    генератор сигналов высокочастотный R&S SMC100A (рег.№ 40991-09): диапазон воспроизведения частоты периодического сигнала от 1 до 250 МГц амплитудой от 0,01 до 2,0 В; частотное разрешение 0,001 Гц;

-    установка измерительная К2С-62А (рег.№ 12915-91): режим работы калибратора ПХ: амплитуда 2 В; длительность фронта 140 пс; выброс - 3 %; неравномерность - 2 %.

Сведения о методах измерений

UNC3.031.110 РЭ «Осциллограф цифровой ОСЦ4-М. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к осциллогро-фам цифровым ОСЦ4-М

ГОСТ РВ 20.39.304-98.

ГОСТ Р 52070-2003. «Интерфейс магистральный последовательный системы электронных модулей. Общие требования».

ГОСТ Р 51884-2002. «Магистраль VME, расширенная для контрольно-измерительной аппаратуры (магистраль VXI). Общие технические требования».

UNC3.031.110 ТУ. «Осциллограф цифровой ОСЦ4-М. Технические условия».

Рекомендации к применению

Деятельность в области обороны и безопасности государства, выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, в том числе при измерениях и контроле электрических величин, а также регистрации и отображения результатов контроля при проведении электрических испытаний объекта контроля на предприятиях, производящих и эксплуатирующих технические объекты.
