| Номер в госреестре | 51123-12 |
| Наименование СИ | Плотномеры портативные |
| Обозначение типа СИ | DM-230.1A и DM-230.2A |
| Изготовитель | АО "LEMIS BALTIC", Латвия |
| Год регистрации | 2012 |
| Срок свидетельства | 09.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Плотномеры портативные БМ-230.1А и БМ-230.2А (далее плотномеры) предназначены для измерения плотности и температуры жидкости в емкостях для хранения (вертикальные и горизонтальные резервуары, ж/д и авто цистерны)
Принцип действия плотномеров - вибрационный, основан на зависимости резонансной частоты колебаний чувствительного элемента, погруженного в жидкость от плотности измеряемой жидкости. Конструктивно плотномеры состоят из датчика плотности-температуры DS200 и электронного блока. Датчик плотности-температуры имеет корпус из нержавеющей стали цилиндрической формы и предназначен для непосредственного погружения в исследуемую жидкость. Для измерения температуры жидкости в датчик встроен преобразователь температуры Pt-1000. Обработку измерительной информации поступающей от датчика DS200 выполняет электронный блок. Для визуального считывания измеренных значений плотности и температуры, а также вывода измерительной и настроечной информации электронные блоки плотномеров имеют встроенный пыле-влагонепроницаемый жидкокристаллический монитор. Управление плотномером осуществляется посредством кнопок, расположенных на лицевой панели корпуса электронного блока. Электронные блоки плотномеров имеют встроенные Bluetooth приемопередатчики для безпроводного обмена данными с персональным компьютером или портативным принтером. Плотномеры имеют функцию коррекции показаний плотности жидкости от ее вязкости, основанную на фазовой модуляции возбуждающей частоты колебаний чувствительного элемента.
Плотномеры выпускаются в 2-х модификациях:
- плотномеры портативные DM-230.1A предназначены для измерения плотности и температуры жидкости в вертикальных и горизонтальных резервуарах, ж/д и авто цистернах на глубине до 6 метров. Имеют маркировку взрывозащиты II 2G (1G) Ex ib [ia] IIB T4 (Ga). Маркировка взрывозащиты датчика плотности-температуры DS200 II 1G Ex ia IIB T4 Ga. Электронный блок соединен с датчиком плотности-температуры гибким кабелем круглого сечения. Электропитание датчика плотности-температуры DS-200 осуществляется от встроенного аккумулятора электронного блока. В момент измерений датчик плотности-температуры DS200 погружается в исследуемую жидкость на заданную глубину, электронный блок для обработки и индикации измерительной информации находится в руках у оператора;
- плотномеры портативные DM-230.2A предназначены для измерения плотности и температуры жидкости в вертикальных и горизонтальных резервуарах на глубине до 30 метров. Имеют маркировку взрывозащиты II 2G (1G) Ex ib [ia] IIB T4 (Ga). Маркировка взрывозащиты датчика плотности-температуры DS-200 II 1G Ex ia IIB T4 Ga. В комплект плотномеров входит датчик плотности-температуры, электронный блок датчика плотности-температуры соединенный с датчиком гибким кабелем плоского сечения с метрической разметкой и электронный блок для обработки и индикации измерительной информации и управления плотномером.. Обмен данными между электронными блоками плотномера происходит по безпроводному Bluetooth каналу. Электронный блок датчика плотности-температуры конструктивно объединен в одном корпусе с устройством крепления плотномера на горловину люка резервуара, устройством намотки кабеля на барабан и кожухом для защиты датчика плотности-температуры при транспортировке плотномера. В момент измерений корпус электронного блока датчика плотности-температуры крепится на горловину люка резервуара, датчик плотности-температуры DS200 погружается в исследуемую жидкость на заданную глубину, электронный блок для обработки и индикации измерительной информации находится в руках у оператора.
На рисунках 1 и 2 представлены фотографии общего вида модификаций плотномеров портативных DM-230.

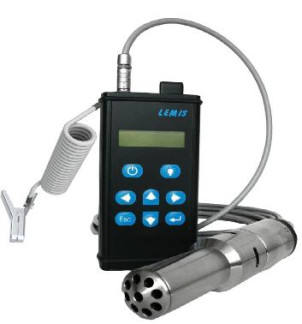

DM-230.1A Рисунок 1
DM-230.2A Рисунок 2
Плотномеры портативные DM-230.1A и DM-230.2A имеют встроенное программное обеспечение.
Встроенное программное обеспечение предназначено для просмотра и изменения настроечных параметров плотномера, просмотра результатов измерений в реальном времени на мониторе при проведении измерений, сохранения результатов измерений, просмотра памяти данных, а также передачи данных на внешнее устройство посредством Bluetooth канала. Кроме этого встроенное программное обеспечение имеет функции приведения измеренных значений плотности нефти и нефтепродуктов к стандартной температуре 15 0С или 20 0С в соответствии с таблицами ASTM1250 и определения объемных долей спирта в водно-спиртовых растворах.
Программное обеспечение записывается на заводе изготовителе и не может быть изменено потребителем. Идентификация версии встроенного программного обеспечения потребителем возможна при входе в раздел <Меню> программного обеспечения плотномеров в подразделе "Настройки > Версия прибора”.
Идентификационные данные для встроенного программного обеспечения приведены в таблице 1.
Таблица 1
| Модель | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| DM-230.1A | DM2301 v 1 06 D_200412 | V1.06D | 9bbc12e2ffbfbb35f737d 4b83ba03545 | MD5 |
| DM-230.2A | DM2302 v2 06 D_200412 | V2.06D | e55408eb3724044cab45 a9611e1b58fd | MD5 |
| Примечание - контрольная сумма исполняемого файла программного обеспечения рассчитана с применением свободно распространяемой по лицензии GPL утилиты md5summer (http://www.md5summer.org) | ||||
Плотномеры имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Класс защиты встроенного программного обеспечения соответствует уровню А по МИ 3286. Встроенное программное обеспечение плотномеров не влияет на метрологические характеристики.
Таблица 2
| Наименование характеристик | Значение характеристики для модификаций | |
| DM-230.1A | DM-230.2A | |
| Диапазон измерения плотности, кг/м3 | от 650 до1650 | |
| Пределы допускаемой абсолютной погрешности измерения плотности в зависимости от вяз | ||
| кости изме | ряемой жидкости, кг/м | |
| - в диапазоне динамической вязкости | ||
| жидкости свыше 0 мПас до 50 мПас | ||
| - Исполнение-1: | ± 0,3 | |
| - Исполнение 2: | ± 0,5 | |
| - Исполнение 3: | ± 1,0 | |
| - в диапазоне динамической вязкости | ||
| жидкости свыше 50 мПас до 200 мПас | ||
| - Исполнение-1: | нет | |
| - Исполнение 2: | ± 0,5 | |
| - Исполнение 3: | ± 1,0 | |
| - в диапазоне динамической вязкости | нет | |
| жидкости свыше 200 мПас до 500 | ± 1,0 | |
| мПас | ± 1,5 | |
| - Исполнение-1: | ||
| - Исполнение 2: | ||
| - Исполнение 3: | ||
| - в диапазоне динамической вязкости | ||
| жидкости свыше 500 мПас до 1500 | ||
| мПас | ||
| - Исполнение-1: | г1С 1 ± 1,5 | |
| - Исполнение 2: | ||
| - Исполнение 3: | ± 2,0 | |
| Диапазон измерения температуры, оС | от минус 40 до 85 | |
| Пределы допускаемой абсолютной по- о/~' грешности измерения температуры, С | ± 0,2 | |
| Максимальная глубина погружения датчика (длина кабеля), м | 6 | 30 |
| Наименование характеристик | Значение характеристики для модификаций | |
| DM-230.1A | DM-230.2A | |
| Условия эксплуатации | ||
| Измеряемая среда | Стабильные жидкости не агрессивные к материалу датчика плотности-температуры и соединительного кабеля | |
| Рабочий диапазон температур окру»-» о/"ч жающей среды, С | от минус 40 до 50 | |
| Диапазон температур контролируемой жидкости, оС | от минус 40 до 85 | |
| Влажность атмосферного воздуха, % | до 100 % без конденсации | |
| Напряжение питания постоянного тока, В | Встроенный NiMH аккумулятор с контроллером заряда 3,6 В - 1500 мАч | Два встроенных NiMH аккумулятора с контроллерами заряда 3.6 В - 1500 мАч |
| Г абаритные размеры, длина х ширина х высота, мм: -датчика плотности-температуры; | 220 x 42 1 80 x 80 x 40 | 220 x 42 |
| -электронного блока; | 180 x 80 x 40 | |
| -корпуса электронного блока датчика плотности-температуры | 400 х 260 х 80 | |
| Масса, кг: -датчика плотности-температуры; -электронного блока; -корпуса электронного блока датчика плотности-температуры | 0,9 0,5 | 0,9 0,5 3,5 |
| Средний срок службы, лет | 10 | |
| Наработка на отказ, ч | 100000 | |
Знак утверждения типа наносится на шильдик корпуса плотномеров и на титульный лист Руководства по эксплуатации.
В комплект поставки плотномеров портативных DM-230 входят документы и изделия, перечисленные в таблицах 3 и 4.
Модификация DM^O.^
Таблица 3
| Наименование | Кол-во | Примечание |
| Плотномер DM-230.^ в составе: -датчик плотности-температуры DS-200; -электронный блок; -соединительный кабель | 1 шт; 1 шт; 1 шт. | Длина поставляемого кабеля в зависимости от заказа, максимальная 6 м. |
| Плотномер DM-230.1А Руководство по эксплуатации с паспортом | 1 экз. | |
| Ремень для переноски | 1 шт. | |
| Чемодан для транспортировки и хранения | 1 шт. | |
| Зарядное устройство для аккумулятора | 1 шт. | |
| МП 2302-0061-2012 "Плотномеры портативные DM-230 с датчиками DS-200. Методика поверки" | 1 шт. | |
| Портативный принтер со встроенным Bluetooth приемником для приема и распечатки результатов измерений* | 1 шт. | По спецзаказу |
Таблица 4
| Наименование | Кол-во | Примечание |
| Плотномер DM-230.^ в составе: -датчик плотности-температуры DS-200 ; -корпус прибора с электронным блоком датчика, с устройством крепления плотномера на горловину люка резервуара, устройством намотки кабеля на барабан и кожухом для защиты датчика; -электронный блок; -соединительный кабель | 1 шт; 1 шт; 1 шт; 1 шт. | Длина поставляемого кабеля в зависимости от заказа, максимальная 30 м. |
| Плотномер DM-230.1А Руководство по эксплуатации с паспортом | 1 экз. | |
| Ремень для переноски | 1 шт. | |
| Чемодан для транспортировки и хранения | 1 шт. | |
| Зарядное устройство для аккумулятора | 1 шт. | |
| МП 2302-0061-2012 "Плотномеры портативные DM-230 с датчиками DS-200. Методика поверки" | 1 шт. | |
| Портативный принтер со встроенным Bluetooth приемником для приема и распечатки результатов измерений* | 1 шт. | По спецзаказу |
плотномеров осуществляется по методике МП 2302-0061-2012 "Плотномеры портативные DM-230 с датчиками DS-200. Методика поверки", утвержденной ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" 25.05.2012 г.
Основные средства поверки:
- лабораторный измеритель плотности жидкости ВИП-2МР, пределы абсолютной погрешности измерений плотности ±0,1 кг/м , Госреестр СИ №27163-09, или с характеристиками не хуже.;
- термометр лабораторный электронный "ЛТ-300", пределы допускаемой абсолютной погрешности измерения температуры ± 0,05°С, Госреестр № 45379-10 или с характеристиками не хуже.
Методы измерений приведены в Руководствах по эксплуатации
Нормативные документы, устанавливающие требования к плотномерам портативным DM-230.1A и БМ-230.2А
1. ГОСТ Р 51330.0-99 (МЭК 60079-0-98) «Электрооборудование взрывозащищенное. Часть 0. Общие требования»;
2.ГОСТ Р 51330.10-99 (МЭК 60079-11-99) «Электрооборудование взрывозащищенное. Часть II Искробезопасная электрическая цепь i»;
3. ГОСТ 8.024-2000 "ГСИ. Государственная поверочная схема для средств измерений плотности";
4. Техническая документация АО “LEMIS Baltic”.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленных законодательством Российской Федерации обязательным требованиям.
