| Номер в госреестре | 51124-12 |
| Наименование СИ | Комплексы дозиметрические термолюминесцентные |
| Обозначение типа СИ | ДОЗА-ТЛД |
| Изготовитель | Общество с ограниченной ответственностью «Научно-производственное предприятие «Доза» (ООО НПП «Доза»), г. Москва, г. Зеленоград |
| Год регистрации | 2012 |
| Срок свидетельства | 20.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы дозиметрические термолюминесцентные «ДОЗА-ТЛД» (далее - комплексы) предназначены для измерений:
- амбиентного эквивалента дозы Н*(10) (АЭД) фотонного излучения;
- индивидуального эквивалента дозы Hp(10) (ИЭД) фотонного излучения;
- индивидуального эквивалента дозы Hp(10) (ИЭД) нейтронного излучения;
- индивидуального эквивалента дозы (ИЭД) гамма- и бета- излучения в коже лица, пальцев рук Нр(0,07)и хрусталике глаза Hp(3).
Основными составными частями комплекса являются термолюминесцентный считыватель СТ-01 Д ФВКМ.468169.003 с программным обеспечением DVG (далее - считыватель), монитор, клавиатура, мышь, принтер и комплекты индивидуальных термолюминесцентных дозиметров различных типов: ДТЛ-02, DTU-1, DTU-2, ДВНГ-М, МКД тип А, МКД тип Б, обеспечивающих измерение требуемых операционных величин.
Совместная работа считывателя с установленной программой DVG и комплектом однотипных дозиметров образуют измерительную термолюминесцентную дозиметрическую систему (ТЛД- система).
Метод измерений дозы ионизирующего излучения с применением термолюминесцентных детекторов (далее - детекторов) основан на использовании явления термолюминесценции: способности некоторых веществ - термолюминофоров - под действием ионизирующего излучения накапливать в течение времени экспозиции энергию внешнего радиационного излучения и, далее, при нагревании, испускать световое излучение. Измерение интенсивности светового потока дает сведения о дозе излучения, поглощенной термолюминофором детектора.
Входящие в комплект индивидуальных термолюминесцентных дозиметров детекторы за время экспозиции в процессе ношения при ИДК или в период экспозиции в контрольных точках на местности при мониторинге окружающей среды накапливают энергию внешнего ионизирующего излучения.
По окончании экспозиции каждый детектор последовательно извлекается из дозиметра и помещается в нагревательный элемент считывателя, с помощью которого энергия, накопленная детектором при облучении, под действием теплового возбуждения преобразуется в энергию флюоресценции в виде светового потока, регистрируемого с помощью фотоэлектронного умножителя, энергия которого пропорциональна накопленной дозе.
Считыватель предназначен для считывания информации, зарегистрированной дозиметром, измерения заданной операционной величины, хранения и выдачи оператору результатов ИДК. Работа считывателя происходит следующим образом:
С момента запуска нагрева блок подачи и нагрева подводит детектор под ФЭУ и поднимает нагревательный элемент, реализующий заданный режим нагрева на каждом из участков цикла измерения.
Текущая температура нагревателя корректируется с частотой около 20000 раз в секунду. Благодаря высокой частоте коррекции и относительно большой массе нагревательного элемента, его температура изменяется плавно.
После окончания цикла измерения нагрев прекращается, нагревательный элемент опускается, освобождая диск с подложками для подачи детекторов, и происходит остывание нагревательного элемента и детектора. Загрузка детекторов в БТВ осуществляется вручную
Регистрация интенсивности светового потока, испускаемого термолюминофором нагреваемого детектора, осуществляется в считывателе с помощью ФЭУ, работающего в токовом режиме. Ток ФЭУ преобразуется в частоту с помощью специального преобразователя.
Цуг импульсов от преобразователя тока ФЭУ подаётся на плату PCI адаптера, формируя кривую термовысвечивания (КТВ). Далее КТВ обрабатывается в зависимости от цели измерения. Например, может определяться высота пика КТВ, её форма, площадь под ней, положение пика на температурной шкале, может выявляться наличие побочных пиков, производиться вычитание фона и т.д.
Конечные данные, полученные в результате обработки измеренного светового потока в виде светосумм, переводятся в единицы измеряемой операционной величины с использованием соответствующих калибровочных коэффициентов.
Формирование КТВ, управление считыванием информации с детекторов, обработка полученной информации по заданному алгоритму, представление и формирование отчетов производится с помощью программы DVG.
Программное обеспечение комплекса представляет собой предустановленное программное обеспечение DVG (далее - ПО DVG), работающее в операционной среде WINDOWS и предназначенное для:
- формирования баз данных и результатов индивидуального дозиметрического контроля;
- задания режимов и параметров измерений дозиметров и детекторов;
- обработки результатов измерений и представления оператору отчетов по результатам измерений на экране монитора и вывода на печать.
Метрологически значимой частью ПО DVG являются таблицы градуировочных коэффициентов и констант.
Идентификационные данные программного обеспечения в соответствии с таблицей 1.
Таблица 1 — Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| DVG | ФВКМ.004016-01 | 2.16 | 78A69F476262FEDD71 F1CF0A9B689F | MD5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 — А.

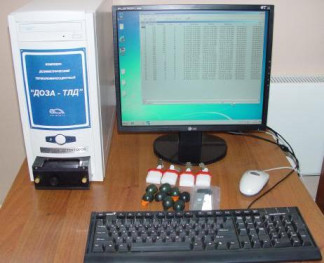

Общий вид комплекса представлен на рисунке 1.
Считыватель опломбирован в соответствии с конструкторской документацией ФВКМ.468169.003. Места пломбирования представлено на рисунке 2.
Места опломбирования
| Диапазон измерений индивидуального эквивалента дозы фотонного излучения Hp(10) для энергий от 0,015 до 10,0 МэВ при использовании дозиметров ДТЛ-02, DTU-1 с детекторами ДТГ-4, GR-100, 0Я-100М | от 20 мкЗв до 10 Зв |
| Диапазон измерений индивидуального эквивалента дозы фотонного излучения Hp(10) для энергий от 0,08 до 3,0 МэВ при использовании дозиметров DTU-2 с детекторами ТЛД-500К | от 20 мкЗв до 0,5 Зв |
| Диапазон измерений индивидуального эквивалента дозы фотонного излучения Hp(10) в поле гамма излучения для энергий от 0,03 до 10,0 МэВ при использовании дозиметров ДВНГ-М с детекторами ДТГ-4-6, ДТГ-4-7 | от 20 мкЗв до 10 Зв |
| Диапазон измерений индивидуального эквивалента дозы нейтронного излучения Hp(10) для энергий от 0,4 эВ до 10,0 МэВ при использовании дозиметров ДВНГ-М с детекторами ДТГ-4-6 и ДТГ-4-7 | от 0,1 до 100 мЗв |
| Диапазон измерений индивидуального эквивалента дозы в коже лица, пальцев рук Нр(0,07) и хрусталике глаза Нр(3) при хроническом и аварийном облучении персонала для энергий фотонного излучения от 0,015 до 3,5 МэВ, для энергий бета- излучения от 0,25 до 3,5 МэВ при использовании дозиметров МКД (тип А) - в коже лица детекторами ТТЛД-580 и хрусталике глаза детекторами ДТГ-4, МКД (тип Б) - в коже пальцев рук детекторами ТТЛД-580) | от 2 мЗв до 100 Зв |
| Диапазон измерений амбиентного эквивалента дозы H (10) фотонного излучения: - для энергий фотонного излучения от 0,03 до 3,0 МэВ при использовании дозиметров DTU-1 с детекторами ДТГ-4, GR-100, GR-100М - для энергий фотонного излучения от 0,08 до 3,0 МэВ при использовании дозиметров DTU-2 с детекторами ТЛД-500К | от 20 мкЗв до 10 Зв от 20 мкЗв до 1 Зв |
| Пределы допускаемой основной относительной погрешности ТЛД-систем комплекса: - индивидуального и амбиентного эквивалента дозы фотонного излучения, индивидуального эквивалента дозы нейтронного излучения (при доверительной вероятности 0,95) - индивидуального эквивалента дозы гамма-, бета- излучений в коже пальцев рук, лица и хрусталике глаза при хроническом и аварийном облучении персонала в указанных диапазонах энергий (при доверительной вероятности 0,95) | не более ±30 % не более ±40 % |
| Порог регистрации ТЛД-систем комплекса: - индивидуального и амбиентного эквивалентов дозы фотонного и бета-излучения - индивидуального эквивалента дозы нейтронного излучения при использовании дозиметров ДВНГ-М с детекторами ДТГ-4-6, ДТГ-4-7 | не более 20 мкЗв не более 100 мкЗв |
| Собственный фон считывателя | не более 5 имп/мин |
| Время установления рабочего режима считывателя | не более 30 мин |
| Время непрерывной работы считывателя | не менее 24 ч |
| Нестабильность показаний считывателя за 24 ч непрерывной работы | не более ±10 % |
| Время снятия показания одного детектора при линейном нагреве со скоростью нагрева 10 °С-с-1 | не более 60 с |
| Потребляемая считывателем мощность от сети переменного тока частотой (50±2,5) Гц и напряжением 220-33 В | не более 200 ВА |
| Рабочие условия эксплуатации: - температура окружающего воздуха - относительная влажность окружающего воздуха - атмосферное давление | от +10 до +35 °С 75 % при + 30 °С от 84,0 до 106,7 кПа |
| Пределы допускаемой дополнительной погрешности измерений индивидуального эквивалента дозы фотонного и нейтронного излучения Hp(10), амбиентного эквивалента дозы фотонного излучения H (10), эквивалентных доз в коже пальцев рук, лица Нр(0,07) и хрусталике глаза Нр(3) при изменении температуры окружающего воздуха от +10 до +35 оС | не более ±5 % |
| Габаритные размеры считывателя СТ-01 Д (длина х ширина х высота) | не более (200х500х420) мм |
| Максимальный размер детектора | не превышает 015 мм |
| Масса считывателя СТ-01Д | не более 10 кг |
| Средняя наработка считывателя до отказа | не менее 10 000 ч |
| Среднее время восстановления отказавшего считывателя с использованием ЗИП | не более 1ч |
| Средний срок службы | не менее 6 лет |
Знак утверждения типа наносится фотоспособом на табличку, закрепленную на панели считывателя СТ-01 Д, и типографским способом на титульные листы руководства по эксплуатации ФВКМ.412118.010 РЭ и паспорта ФВКМ.412118.010 ПС.
В комплект комплекса должны входить изделия и эксплуатационная документация, приведенные в таблице 2.
Таблица 2 - Комплект поставки комплекса
| Обозначение | Наименование | Кол-во | Приме чание |
| ФВКМ.468169.003 | Считыватель термолюминесцентный СТ-01 Д | 1 | |
| Монитор | * | ||
| Клавиатура | * | ||
| Манипулятор мышь | * | ||
| Коврик для мыши | * | ||
| Принтер | * | ||
| Кабель сетевой компьютерный | 1 | ||
| Сетевой фильтр | * | ||
| ЖБИТ2.805.006 | Дозиметр термолюминесцентный ДТЛ-02 | * | |
| Приспособление для разборки дозиметров | * | ||
| ДТТТД5.182.021 | Дозиметр термолюминесцентный DXU-1 | * |
| ДШД5.182.022 | Дозиметр термолюминесцентный DXU-2 | * | |
| ФВКМ.412111.004 | Дозиметр термолюминесцентный МКД (тип А) | * | |
| Дозиметр термолюминесцентный МКД (тип Б) | * | ||
| ФВКМ.412113.004 | Дозиметр индивидуальный нейтронного и фотонного излучения ДВНГ-М | * | |
| ФВКМ.301171.005 | Устройство для открывания дозиметров МКД (тип А) | * | |
| 418243001.06-01 | Вкладыш кварцевый | * | |
| 412118006.06 | Пластина промежуточная | * | |
| Пинцет | * | ||
| Пинцет вакуумный 1 РК-122 | * | ||
| 412118006.04 | Пластина для отжига детекторов ТЛД-500К | * | |
| ФВКМ.301354.015 | Кассета для облучения ТЛД | * | |
| ФВКМ.301255.008 | Кассета для отжига детекторов | * | |
| 412118006.01 | Подложка для нагрева детекторов | * | |
| Переключатель KVM-switch | * | ||
| ФВКМ.004016-01 | Программное обеспечение | 1 | |
| ФВКМ.412118.010РЭ | Руководство по эксплуатации | 1 | |
| ФВКМ.412118.010ПС | Паспорт | 1 | |
| ФВКМ.004016-01 34 01 | Программное обеспечение DVG. Руководство пользователя | 1 | |
| ФВКМ.412118.010ИС | Инструкция по техническому обслуживанию комплекса «ДОЗА-ТЛД» | 1 | |
| Свидетельство о поверке | 1 | ||
| Методические указания. Измерение индивидуального эквивалента дозы нейтронного излучения с использованием альбедных дозиметров из состава комплекта дозиметрического термолюминесцентного «ДОЗА-ТЛД» | * | ||
| Свид. №4009.1 П603 | Методика измерений индивидуального эквивалента дозы фотонного излучения с использованием дозиметров из состава дозиметрической установки ДВГ-02М. | * | |
| Свид. №4009.1 П602 | Методика измерений амбиентного эквивалента дозы фотонного излучения в окружающей среде с использованием дозиметров из состава комплекта дозиметрического термолюминесцентного «ДО-ЗА-ТЛД». | * | |
| Свид. №4009.2Г082 | Методика измерений доз фотонного и бета-излучения в коже пальцев рук, лица и хруста-лика глаза у персонала с использованием дозиметров из состава комплекта дозиметрического термолюминесцентного «ДОЗА-ТЛД» | * | |
| ЗИП в составе: | |||
| - вставка плавкая ВП2Б-1В 3,15А | 1 | ||
| ФВКМ.305179.025 | - воздушный фильтр | 4 | |
| ФВКМ.412915.098 | Упаковка | 1 | |
| * Поставляется в соответствии с условиями поставки | |||
осуществляется в соответствии с разделом 4 «Методика поверки» руководства по эксплуатации ФВКМ.412118.010РЭ, утверждённым ГЦИ СИ ФБУ «ЦСМ Московской области» 27 июля 2012 г.
Основное поверочное оборудование:
- установка поверочная гамма-излучения УПГД-2М-Д по ТУ 4362-064-31867313-2006. Диапазон воспроизведения МАЭД от 5 10-7 до 5 10-2 Звч-1, ПГ ±5 %;
- установка поверочная нейтронного излучения УКПН-2М-Д по ТУ 4362-052-318673132005. Диапазон воспроизведения МАЭД от 20 до 800 мкЗвч-1, ПГ ±15 %;
- тканеэквивалентный фантом типа ISO (300*300x150) мм;
- тканеэквивалентный фантом (400*300*200) мм;
- тканеэквивалентный материал толщиной (3 - 5) мм.
Сведения о методиках/методах измерений изложены в разделе 2 «Использование по назначению» руководства по эксплуатации ФВКМ.412118.010 РЭ.
Нормативные документы, устанавливающие требования к комплексам дозиметрическим термолюминесцентным «ДОЗА-ТЛД»
1. ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические
условия.
2. ГОСТ 28271-89 Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний.
3. ГОСТ Р МЭК 1066-93 Системы дозиметрические термолюминесцентные для индивидуального контроля и мониторинга окружающей среды.
4. ГОСТ 8.070-96 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений поглощенной и эквивалентной доз и мощности поглощенной и эквивалентной доз фотонного и электронного излучений.
5. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
- осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях;
- выполнение работ по обеспечению безопасных условий и охраны труда;
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
