Регистраторы цифровые VR, 51125-12

Назначение

Регистраторы цифровые VR (в дальнейшем регистраторы), предназначены для измерения и регистрации входных электрических сигналов силы и напряжения постоянного тока, выходных сигналов термопар и термопреобразователей сопротивления (далее - входной сигнал), формирования выходного аналогового сигнала силы или напряжения постоянного тока.

Они применяются в промышленных системах автоматизированного контроля, регулирования и управления технологическими процессами во всех областях промышленности, энергетики, коммунального и сельского хозяйств.

Описание

Принцип действия регистраторов основан на непрерывном измерении входных сигналов и их преобразования посредством АЦП в цифровые коды, поступающией в микропроцессор. Микропроцессорный блок, по результатам опроса АЦП в каждом канале, рассчитывает текущее значение измеряемой величины и выводит ее на индикатор. При поступлении на вход регистраторов выходных сигналов датчиков физических величин (давления, расхода, температуры и т.п.) индикация может осуществляться в значениях измеряемых датчиками физических величин.

Регистраторы имеют три модификации:

-    регистратор цифровой VR06 (до 6 гальванически развязанных входных каналов);

-    регистратор цифровой VR18 (до 18 гальванически развязанных входных каналов);

-    регистратор цифровой VR20 (до 20 гальванически развязанных входных каналов).

В состав регистраторов входят сменные модули, группируемые при заказе.

Регистраторы конструктивно состоят из нескольких печатных модулей и принадлежностей, количество которых определяет потребитель по заказу.

Клавиатура управления регистратором расположена на лицевой панели.

Электронная схема помещена в металлический корпус щитового исполнения (лицевая сторона) со степенью защиты IP30.

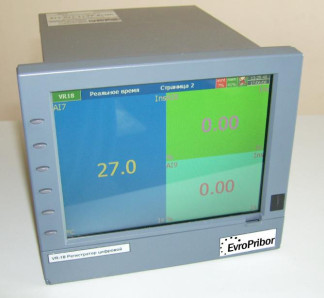

Регистраторы VR06, VR18 имеют подсвечиваемый графический 6,4” LCD-дисплей с разрешением 640х480 пикселей, регистраторы VR20 - графический 7” LCD-дисплей с разрешением 800х480 пикселей, позволяющие, кроме индикации текущих значений, представлять в форме графиков, таблиц, диаграмм различные технологические параметры. Регистрируемые результаты измерений записываются во внутреннюю память регистратора объемом 8 Мб и карту памяти объемом 128 Мб при стандартной поставке (512 Мб; 1,0 Гб - по заказу).

Клеммная колодка регистраторов расположена на задней стенке корпуса.

Регистраторы могут иметь модуль цифроаналогового преобразователя (ЦАП) с выходными унифицированными электрическими сигналами постоянного тока или напряжения постоянного тока (далее выходной сигнал).

Регистраторы могут иметь дополнительный модуль питания внешних устройств с напряжением постоянного тока 24 В и допустимым током нагрузки 180 мА (клеммная часть модуля позволяет подключить до шести внешних устройств).

В состав регистраторов могут входить модули дискретных входов (до 6 входов) и модули дискретных выходов (до 12 реле с нормально разомкнутыми контактами).

Регистраторы позволяют программировать следующие параметры:

-    поведение регистратора после заполнения памяти зарегистрированными значениями;

-    активизация или приостановка регистрации в зависимости от состояния дискретного

входа;

-    частота регистрации результатов измерений;

-    запись названия каждого канала;

-    задание единиц измерений на выбранном канале;

-    диапазон измерений и положение десятичной точки;

-    запись измеренных значений на CF-карту.

Защита от несанкционированного доступа обеспечивается паролем и навесной пломбой поверителя.

Схема пломбировки от несанкционированного доступа и места расположения наклеек приведены на рисунке 2.

Программное обеспечение

Программное обеспечение регистраторов VR делится на две части - резидентное (встроенное) программное обеспечение (РПО) и внешнее (ПО), устанавливаемое на персональный компьютер.

Определенная часть РПО, расположенная в модулях преобразования аналоговых сигналов, является метрологически значимой, устанавливается в энергонезависимую память модулей в производственном цикле на заводе-изготовителе, и в процессе эксплуатации изменению не подлежит.

Метрологические характеристики измерительных модулей, указанные в таблицах 2 и

3, нормированы при использовании РПО.

Внешнее ПО «Observer I» и «Observer II», не влияет на метрологические характеристики регистраторов и содержит широкий спектр параметров конфигурирования:

-    поведение регистратора после заполнения памяти зарегистрированными значениями;

-    активизация или приостановка регистрации в зависимости от состояния цифрового входа;

-    частота регистрации результатов измерений;

-    запись названия каждого канала;

-    задание единиц измерений на выбранном канале;

-    диапазон измерения и положения десятичной точки;

-    время усреднения измеряемых величин;

-    запись измеренных значений на носитель информации с высоким объёмом памяти;

-    время срабатывания инфракрасного детектора для увеличения ресурса работы LCD-дисплея;

-    конфигурирование интерфейсов цифровой связи;

-    установку парольной защиты от несанкционированного доступа к параметрам конфигурирования.

Программное обеспечение «Observer» не даёт доступа к РПО измерительных модулей.

Уровень защиты от непреднамеренных и преднамеренных изменений РПО «AI183», «AO183» - «А», ПО «Observer I», «Observer II» - «С» по МИ3286-2010.

Технические характеристики

Метрологические характеристики измерительных каналов (ИК) регистраторов определяются метрологическими характеристиками модулей, приведенных в таблицах 2-3.

Таблица 2 Метрологические характеристики ИК с модулями входных сигналов

Диапазоны изменения выходных сигналов, пределы допускаемой основной приведенной погрешности ЦАП, сопротивление нагрузки указаны в таблице 3.

Таблица 3 Метрологические характеристики ИК с модулями выходных сигналов

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в диапазоне рабочих температур на каждые 10 °С изменения температуры не более предела допускаемой основной погрешности.

Регистраторы обеспечивают связь с ПК по интерфейсам (модификация):

-    Ethernet, 10 Base T, протокол Modbus TCP/IP;

-    RS-232, RS-485/422, протокол Modbus RTU, скорость обмена от 9600 до 115200 бит/с.

Время установления рабочего режима регистраторов (предварительный прогрев) - не более 2 ч.

Области задания порогов срабатывания дискретных выходов соответствуют диапазонам измеряемых параметров.

Дискретный вход регистраторов имеет следующие параметры:

-    логическая «1» (верхний порог), сопротивление цепи не более 500 Ом;

-    логический «0» (нижний порог), сопротивление цепи не менее 10 кОм;

-    напряжение на разомкнутом контакте (логический «0») не более 7,0 В.

Модуль питания внешних устройств имеет следующие параметры:

-    выходное напряжение постоянного тока (24±1,0) В при токе нагрузки не более 180 мА;

-    пульсация выходного напряжения при токе нагрузки 180 мА - не более 1 %.

Питание регистраторов осуществляется от источников переменного или постоянного тока в соответствии с таблицей 4.

Таблица 4

Электрическая мощность, потребляемая регистраторами, не более 60 В. А. Габаритные размеры регистраторов не более 166х144х200 мм Масса регистраторов не более 3,0 кг.

Знак утверждения типа

Знак утверждения типа наносится на этикетку регистраторов, а также на титульный лист паспорта и руководства по эксплуатации регистраторов типографским способом.

Комплектность

Таблица 4 Комплектность поставки регистраторов.

Поверка

осуществляется по документу «Регистраторы цифровые VR. Методика поверки» МП.ВТ.185-2008, согласованным РУП «Витебский ЦСМ» в январе 2008 г.

Перечень основного поверочного оборудования:

-    калибратор программируемый П-320,

постоянный ток до 100 мА, погрешность ±(0,Ык+1) мкА; напряжение постоянного тока до 1000 В, погрешность ±(0,04-ик+5) мВ -вольтметр В7-72, диапазон измерений: напряжение постоянного тока от 2 мкВ до 1000 В, погрешность ±(0,001- 0,004) %; постоянный ток от 200 мА до 2 А, погрешность ±(0,015 - 0,035) %; сопротивление от 1 Ом до 2 ГОм, погрешность ±(0,003 - 0,035) %

-    катушка сопротивлений эталонная Р331, сопротивлением 100 Ом, кл. 0,01;

-    компаратор напряжений Р3003, кл. т. 0,0005;

-    магазин сопротивлений Р4831, к.0,02.

-    термометр лабораторный электронный ЛТ-300, диапазон измерений от минус 50 °С до плюс 300 °С, предел допускаемой абсолютной погрешности измерения температуры в диапазоне: от минус 50,00 °С до плюс 199,99 °С ±0,05 °С; от плюс 200,0 °С до плюс 300,0 °С ±0,2 °С.

Сведения о методах измерений

приведены в документе МЮЖК.426485.200 РЭ «Регистраторы цифровые VR. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к регистраторам цифровым VR

ГОСТ 12997-84 «Изделия ГСП. Общие технические условия.

ТУ BY 390171150.003-2008 «Регистраторы цифровые. Технические условия».

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
