| Номер в госреестре | 51127-12 |
| Наименование СИ | Бета-радиометры |
| Обозначение типа СИ | NGM-209K |
| Изготовитель | "MGP Instruments", Франция |
| Год регистрации | 2012 |
| Срок свидетельства | 02.08.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Бета-радиометры NGM-209K (далее - радиометры) предназначены для измерений объемной активности радионуклидов инертных газов в воздухе помещений и систем вентиляции различных промышленных объектов.
Конструктивно радиометр представляет собой стальную конструкцию, на которой закреплены следующие блоки:
- блок детектирования (БД);
- блок первичной обработки данных с дисплеем и сигнализаторами (БПОД) или без них
(БПО);
- блок расходомера.
Принцип действия радиометров основан на регистрации гамма- и бета- излучения радионуклидов из контролируемого объема воздуха посредством кремниевых детекторов расположенных в измерительной камере. Детекторы регистрируют гамма- и бета-излучение из контролируемого объема воздуха и выдают сигнал на блок первичной обработки данных (БПОД). В пневматический тракт включен блок расходомера. Этот блок измеряет объемную скорость прокачиваемого через измерительную камеру воздуха и выдает сигнал на БПОД, пропорциональный этой скорости. Один детектор регистрирует бета-излучение контролируемого воздуха и гамма-излучение, как контролируемого воздуха, так и гамма-фон от внешней среды; другой -только гамма-излучение контролируемого воздуха и внешних источников. Это позволяет выделить бета-излучение инертных радиоактивных газов (ИРГ). Сигнал с расходомера (пропорциональный объемной скорости прокачиваемого воздуха) и сигнал с БД (пропорциональный активности) поступают на БПОД. БПОД обрабатывает сигналы с расходомера и БД, формирует сигнал в цифровой форме о величине и обозначении объемной активности ИРГ.

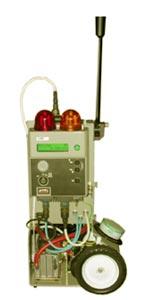

Внешний вид радиометра приведён на рисунке 1.
Место нанесения знака об утверждении типа
Метрологически значимое программное обеспечение (ПО) радиометра используется для обработки, хранения и отображения результатов измерений. Для защиты ПО от непреднамеренных и преднамеренных изменений, используются проверка контрольной суммы файлов ПО, находящихся в памяти компьютера на соответствие эталонному значению представленному в таблице. С целью защиты от несанкционированного доступа к носителям ПО используются специальные пломбы, размещенные на корпусе прибора, которые не позволяют осуществить доступ к носителям ПО без нарушения их целостности.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1.
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| NGM209M | NGM209M | 1116 rev.1H | А1323Ь5а063 145779cbbe43 51с87387 | MD5 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010.
Метрологические и технические характеристики приведены в таблице 2. Таблица 2.
| Наименование характеристики | Значения характеристики |
| Диапазон измерений объемной активности бета-излучающих инертных газов, Бк/м3 | от 3,7104до 3,7109 |
| Предел допускаемой относительной погрешности, % | ± 50 |
| Уровень собственного фона, с-1, не более | 0,2 |
| Номинальная объемная скорость прокачки воздуха, л/мин | 22,0 ± 2,2 |
| Наработка на отказ, ч, не менее, | 20000 |
| Габаритные размеры (длина, ширина, высота), мм, не более: | (630x360x303) |
| Масса, кг, не более: | 30 |
| Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха (при температуре 30 °С), %, не более атмосферное давление, кПа атмосфера 11 типа при содержании сернистого газа с выпадение тки, хлоридов с выпадением до 0,3 мг/м3-в сутки. | от 0 до до 35 80 от 86,0 до 106,7 кПа м от 20 до 250 мг/м в су- |
| Напряжение питания от сети переменного тока частотой (50 ± 1) Гц, В | от 205 до 230 |
Знак утверждения типа средства измерений наносится на лицевую панель БПОД, а также на титульный лист руководства по эксплуатации ВШКФ.421888.001 РЭ типографским способом.
Таблица 3.
| Наименование | Количество, шт. | Примечание |
| Бета-радиометр NGM-209K | 1 | |
| Руководство по эксплуатации | 1 | |
| Методика поверки | 1 | |
| Комплект запасных частей (ЗИП) | 1 | Количественный состав ЗИП определяется спецификацией поставки оборудования или Договором на поставку. |
| ПО | 1 |
Осуществляется в соответствии документом «Инструкция. Бета-радиометры NGM-209K. Методика поверки. ВШКФ.412888.002МП» утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 14.05.2012 г.
Основные средства поверки:
- Эталонный радиометр газов РГБ-07 (рег. № 10595-07), диапазон измерений от 5 104 до
9 3
5 10 Бк/м , предел допустимой относительной погрешности ± 5 % при доверительной вероятности 0,95;
- Ротаметр типа БАМ3250 (рег. № 17417-05) класса точности 2,5;
- Измеритель температуры и влажности микропроцессорный ИТВ 1522 (рег. № 20857-07), диапазон измеряемой температуры от минус 50 до 125 °С, класс точности
0,25; диапазон измеряемой влажности от 0 до 100 %, класс точности 3;
- Барометр-анероид метеорологический БАММ-1 (рег. № 5738-76), диапазон измерения атмосферного давления от 80 до 106 кПа, пределы допускаемой относительной погрешности измерений ± 3 %;
85
- Радиоактивный газ криптон-85 ( Кг).
Бета-радиометр NGM-209K ВШКФ.421888.001РЭ. Руководство по эксплуатации.
Нормативные документы, устанавливающие требования к бета-радиометрам NGM-209K
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические
условия.
ГОСТ Р 8.039-79 Государственный специальный эталон и общесоюзная поверочная схема для средств измерений активности нуклидов в бета-активных газах.
Радиометр может применяться в сфере государственного регулирования согласно
ФЗ 102.
