| Номер в госреестре | 51128-12 |
| Наименование СИ | Блок |
| Обозначение типа СИ | КПН-01Р |
| Изготовитель | ЗАО "Автоматика-Э", г.Омск |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Блок КПН-01Р (далее блок) предназначен для непрерывного измерения фазового сдвига между опорным синусоидальным напряжением для питания обмоток синхронизации сельсин-датчиков и синусоидальным напряжением, поступающим с обмоток возбуждения, пропорционального перемещению кинематически связанных с этими сельсин-датчиками штанг исполнительных механизмов рабочих органов (РО) компенсирующих стержней (КС) и аварийной защиты (АЗ).
Блок - применяется в автоматизированных системах управления и защиты ядерных реакторов.
Принцип действия блока основан на непрерывном измерении и преобразовании фазового сдвига между опорным синусоидальным напряжением для питания обмоток синхронизации сельсин-датчиков и синусоидальным напряжением, поступающим с обмоток возбуждения сельсин датчиков, пропорционального перемещению кинематически связанных с этими сельсин-датчиками штанг исполнительных механизмов (ИМ) системы управления и защиты (СУЗ), в стандартные аналоговые сигналы силы постоянного тока в диапазоне от 0 до 5 мА и напряжения постоянного тока, в диапазоне от 0 до 10 В.
Блок обеспечивает:
а) контроль положения штанг исполнительных механизмов РО КС и АЗ по пяти измерительным каналам;
б) адаптацию к исходным параметрам сельсин-датчиков типа БД-1404 в составе ИМ СУЗ за счет оперативной подстройки начального сдвига фаз между опорным сигналом и сигналом от обмотки возбуждения, характеризующего «жесткий упор»;
в) питание обмоток синхронизации пяти сельсин-датчиков трехфазным напряжением переменного тока;
г) переключение обмоток синхронизации сельсин-датчиков любой группы на резервный источник трехфазного напряжения питания сельсин-датчиков при неисправности рабочего источника питания;
д) автоматический контроль исправности блока, формирование и передачу во внешние адреса дискретного сигнала "Неиспр." в следующих случаях:
1) неисправность любого из пяти каналов преобразования фазового сдвига, включая
линию связи, обеспечивающую съем входных сигналов с сельсин-датчиков;
2) отсутствие любого фазного напряжения на выходах рабочего или резервного источника питания сельсин-датчиков;
3) отсутствие любого из напряжений питания;
4) нарушение комплектности блока КПН-01Р.
Блок КПН-01Р выполнен на базе блок-каркаса К2КБ7-10 УТК. В блок по направляющим вставлены субблоки.
В состав блока входят:
- субблок НИП-02Р - один;
- субблок КПН-1-01Р - пять;
- субблок КПН-2-01Р - один;
- субблока КПН-3-01Р - два.
На передней панели блока расположены индикаторы исправности; на задних панелях -расположены клеммы С (общая шина), СВ (экранирующая шина), М (корпусная шина) и соединители:
- ПИТ.С-Д - для подключения обмоток синхронизации сельсин-датчиков;
- БЩУ, ИВС, РЩУ, САМОПИСЕЦ - для подключения внешних устройств;
- «1 ВХ. КАНАЛОВ» - для подключения обмоток возбуждения сельсин-датчиков;
- «2 ВХ. КАНАЛОВ» - для подачи сигналов при автономной проверке и настройке каналов преобразования фазового сдвига устройства.
Одноместные и двухместные субблоки выполнены на печатных платах размером 235*220 мм с передней панелью. На передних панелях субблоков установлены элементы индикации, контрольные гнезда и элементы регулировки.
В зоне установки соединителей предусмотрены специальные ключевые планки, однозначно определяющие место субблока в блоке. Субблоки подключаются к монтажной плоскости блока посредством соединителей типа ГРПМШ1.
Субблок питания НИП-02Р выполнен на базе частичного каркаса К1Ч4-45. На передней панели субблока, расположенной в одной плоскости с передней панелью блока КПН, установлены:
- тумблеры «СЕТЬ 1», «СЕТЬ 2» для включения напряжения питания 220 В;
- индикаторы «СЕТЬ 1», «СЕТЬ 2», для индикации напряжения питания 220 В;
- индикаторы «+15 В», «-15 В», «9 В» для индикации напряжений 15 В, минус 15 В и 9 В соответственно;
- держатели плавких вставок «3 А».
На задней панели субблока НИП-02Р установлены соединители:
- «СЕТЬ 1», «СЕТЬ 2» - для подключения двух сетей питания;
- «±15 В» - резервный выход питания ±15 В;
- ВЫХОД - для подключения к блоку КПН.
Пример записи блока при его заказе и в документации продукции, в которой он применяется: «Блок КПН ТУ 4362-005-23767649-2011, исполнение - 01Р.»

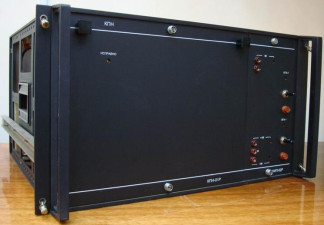

Общий вид блока, места пломбирования и нанесения знака утверждения представлены на рисунках 1 и 2 соответственно
| Г7{ КПН "Ф" 1—1 | |
| LJ LJ ИСПРАВНО -ф- | Гг, | ^ -IJSJM- -tp- СЕТИ 4 "Ф" “^Щ^ВКЛ В ^ ~Щ}~ "Ф" 3А |
| -ф)- КПН-01Р | НИП-02Р |
Пломба ОТК
Метрологические и технические характеристики приведены в таблице 1. Таблица 1
| Наименование параметра | Значение |
| Диапазон измерения фазового сдвига между опорным сигналом и сигналами, поступающими от сельсин-датчиков, градус | От 0 до 225 |
| Диапазон силы выходного постоянного тока (Ян< 200 Ом), мА | От 0 до 5 |
| Диапазон выходного напряжения постоянного тока, при сопротивлении нагрузки, Ян>2 кОм, В | От 0 до 10 |
| Диапазон компенсации начального фазового сдвига между опорным сигналом и сигналами, поступающими от сельсин-датчиков, градус | От 0,4 до 359,6 |
| Шаг компенсации начального сдвига между опорным сигналом и сигналами, поступающими от сельсин-датчиков, мкс, не более | 21 |
| Параметры трехфазного напряжения переменного тока для питания сельсин-датчиков: - напряжение (действующее значение), В - частота, Гц -угол сдвига фаз, градус | 3,500±0,035 50,0±0,5 120±0,5 |
| Пределы допускаемой основной относительной погрешности задания угла сдвига фаз, трехфазного напряжения переменного тока для питания сельсин-датчиков при нагрузке эквивалентной обмоткам синхронизации пяти сельсин-датчиков, % | ±0,4 |
| Пределы допускаемой основной приведенной погрешности преобразования фазового сдвига в стандартные токовые сигналы и сигналы напряжения постоянного тока, % | ±0,4 |
| Пределы допускаемой основной приведенной погрешности преобразования фазового сдвига в стандартные токовые сигналы и сигналы напряжения постоянного тока с учетом компенсации начального сдвига фаз, % | ±0,5 |
| Пределы допускаемой дополнительной приведенной погрешности измерения преобразования фазового сдвига в стандартные токовые сигналы и сигналы напряжения постоянного тока, при изменении напряжения питания, воздействии синусоидальной вибрации и после 24 часов | ±0,3 |
| Наименование параметра | Значение |
| Пределы дополнительной основной относительной погрешности задания угла сдвига фаз, трехфазного напряжения переменного тока для питания сельсин-датчиков при изменении напряжения питания, воздействии синусоидальной вибрации и после 24 часов непрерывной работы, % | ±0,3 |
| Диапазон рабочих температур, °С | от 10 до 50 |
| Максимальная относительная влажность окружающего воздуха при 35 оС, %, не более | 80 |
| Пределы допускаемой дополнительной приведенной погрешности преобразования фазового сдвига в стандартные токовые сигналы и сигналы напряжения постоянного тока при изменении температуры окружающего воздуха, % | ±0,3 на каждые 5°С |
| Пределы допускаемой дополнительной относительной погрешности задания угла сдвига фаз, трехфазного напряжения переменного тока для питания сельсин-датчиков при изменении температуры окружающего воздуха, % | ±0,3 на каждые 5°С |
| Время установления рабочего режима, мин, не более | 30 |
| Электропитание от двух независимых сетей напряжения переменного тока для потребителей особой группы первой группы категории надежности, частотой (50±1) Гц, В | от 187 до 242 |
| Средний срок службы (Тсл), лет, не менее | 10 |
| Средняя наработка на отказ (То) блока по функции преобразования фазового сдвига в стандартные токовые сигналы и сигналы напряжения постоянного тока для одного канала, час, не менее | 170000 |
| Потребляемая мощность, ВА, не более | 95 |
| Габаритные размеры, мм, не более | 520х278х480 |
| Масса прибора без упаковки, кг, не более | 27 |
Знак утверждения типа средства измерений наносится на лицевую панель блока КПН методом - шелкографии, на титульные листы паспорта и руководства по эксплуатации - печатным способом.
Комплект поставки блока приведен в таблице 2. Таблица 2_
| Обозначение | Наименование и условное обозначение | Кол. | Примечание |
| АВБП.426475.031 | Блок КПН | 1шт. | |
| АВБП.426475.031ВЭ | Ведомость эксплутационных документов | 1 компл. | Комплект поставки блока - в соответствии с ведомостью экс-плутационных документов. |
осуществляется в соответствии с документом «Блок КПН Руководство по эксплуатации ПРИЛОЖЕНИЕ А Методика поверки АВБП.426475.031РЭ1», утвержденному ГЦИ СИ СНИИМ 23 апреля 2012 г.
Перечень основного оборудования, необходимого для поверки, приведен в таблице 3. Таблица 3
| Наименование средства измерения, (вспомогательного оборудования) | Обозначение ГОСТ, ТУ | Кол- во |
| 1 Вольтметр универсальный В7-77 | ТУ РБ 100039847.033-2002 | 1 |
| 2 Вольтметр универсальный В7-72 | ТУ BY 100039847.032-2003 | 1 |
| 3 Частотомер электронно-счетный Ч3-81 | ТУ 4318-038-00158818-99 | 1 |
| 4 Измеритель разности фаз Ф2-34 | Хв2.721.057ТУ | 1 |
| 5 Источник питания Б5-71/1м | ТУ РБ 100694318.001-2001 | 1 |
| Наименование средства измерения, (вспомогательного оборудования) | Обозначение ГОСТ, ТУ | Кол- во |
| 6 Мегаомметр ЭС0210/1-Г | Ба2.722.057ТУ | 1 |
| 7 Универсальная пробойная установка УПУ-10 | П12.763.000ТУ | 1 |
| 8 Стенд вибрационный электродинамический типа ВЭДС-400 А | ТУ 25-06.605-76 | 1 |
| 9 Климатическая термокамера типа КТК 800 | Фирма ILKA, Германия | 1 |
| 10 Лабораторный автотрансформатор ЛАТР-1М | ТУ16-517.261-79 | 1 |
| 11 Стенд КПН-01Р | АВБП.468211.029ТУ | 1 |
| 12 Фильтр сетевой помехоподавляющий ФСП-1Ф-1А | КЛУФ.431149.006ТУ | 1 |
Примечание - Допускается применение другого оборудования, обеспечивающего требуемую точность и пределы измерения
Метод измерений приведен в документе Блок КПН Руководство по эксплуатации АВБП.426475.031РЭ
Нормативные и технические документы, устанавливающие требования к блоку КПН
1. Блок КПН Технические условия ТУ 4362-005-23767649-2011
2. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
3. ГОСТ 22261-94 Средства измерений электрических и магнитных величин Общие технические условия
4. ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические входные и выходные
5. ГОСТ 8.508-84 ГСИ Метрологические характеристики средств измерений и точностные характеристики средств автоматизации ГСП. Общие методы оценки и контроля
6 Блок КПН Руководство по эксплуатации ПРИЛОЖЕНИЕ А Методика поверки АВБП.426475.031РЭ1
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
