| Номер в госреестре | 51137-12 |
| Наименование СИ | Меры сопротивления переменного тока |
| Обозначение типа СИ | МС-100, МС-10, МС-1, МС-01 |
| Изготовитель | ОАО "НПК "Ритм", г.Краснодар |
| Год регистрации | 2012 |
| Срок свидетельства | 11.09.2017 |
| МПИ (интервал между поверками) | 1 год - для мер МС-100, МС-10, МС-1; 3 месяца - для мер МС-01 |
| Описание типа | скачать |

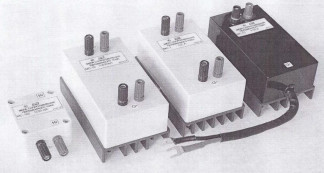

Меры сопротивлений переменного тока МС-100, МС-10, МС-1, МС-01 предназначены для использования в качестве эталонов электрического сопротивления переменному току в частотном диапазоне от 0 до 10 кГц.
Принцип действия меры сопротивления основан на преобразовании переменного тока, который невозможно измерить с большой точностью, в напряжение, для измерения которого существуют достаточно точные средства.
Меры сопротивления переменного тока изготовлены на основе прецизионных резисторов с низкой температурной зависимостью (менее 0,0003%/°C), реактивные составляющие сопротивления которых максимально минимизированы.
Технологические и конструктивные решения изготовления шунтов обеспечивают сохранение частотных характеристик (отличие от сопротивления постоянному току) в течение всего срока эксплуатации.
Номинальные значения мер сопротивления МС-100, МС-10, МС-1 и МС-01 - 100; 10; 1 и 0,01 Ом соответственно.
Основные метрологические характеристики мер сопротивления должны соответствовать требованиям, приведенным в таблице 1.
Таблица 1.
| ^ном? Ом | 8, % | 8год5 % | 8доп, % | р, %/°С | ^дош А | ||
| до 1000 Гц | до 5 кГц | до 20 кГц | |||||
| 100 | ±0,03 | ±0,003 | ±0,005 | ±0,01 | ±0,01 | ±0,0002 | 0,03 |
| 10 | ±0,1 | ±0,003 | ±0,005 | ±0,01 | ±0,01 | ±0,0002 | 0,2 |
| 1 | ±0,1 | ±0,003 | ±0,005 | ±0,01 | ±0,02 | ±0,0002 | 2 |
| 0,01 | ±0,1 | ±0,01 | ±0,01 | ±(0,01-f[ кГц]) | ±0,0003 | 20* | |
| * 50 А - при двукратном увеличении погрешности | |||||||
здесь ^ном - номинальное значение мер сопротивления; 8 - допускаемая относительная погрешность меры (предел допускаемого отклонения действительного значения сопротивления меры от номинального значения); 8год - предел допускаемой основной погрешности за 1 год при (23±5), °С; 8доп - дополнительная погрешность в частотном диапазоне (отклонение от сопротивления постоянному току, а для мер 1 Ом и 0,01 Ом - отклонение от значения сопротивления, указанного в свидетельстве о поверке для данной частоты); р - температурный коэффициент сопротивления; /доп - допускаемая сила тока.
Масса мер
| Наименование меры | Масса, г, не более |
| МС-100 | 200 |
| МС-10 | 450 |
| МС-1 | 450 |
| МС-01 | 900 |
| Г абаритные размеры мер | Лист № 3 всего листов 4 |
| Наименование меры | Г абаритные размеры, мм, не более (дли-нахширинахвысота) |
| МС-100 | 67,6x70x27 |
| МС-10 | 81x135x80,5 |
| МС-1 | 81x135x80,5 |
| МС-01 | 81x135x79,5 |
| Нормальные условия эксплуатации: | |
| -температура окружающего воздуха, °С | 23±5; |
| -относительная влажность, % | 30-80; |
| -атмосферное давление, кПа (мм.рт.ст.) | 84-106 (630-795). |
| Рабочие условия эксплуатации: | |
| -температура окружающего воздуха, °С | 15-30; |
| -относительная влажность, % | 30-80; |
| -атмосферное давление, кПа (мм.рт.ст.) | 84-106 (630-795). |
Знак утверждения типа наносят в виде голографической наклейки на лицевую панель меры сопротивления переменного тока или на эксплуатационную документацию.
| Обозначение | Наименование | Количество | Примечание |
| КМСИ.434156.034 | Мера сопротивления переменного тока МС-100 | 1 | Номинальное сопротивление: 100 Ом |
| КМСИ.434156.039-02 | Мера сопротивления переменного тока МС-10 | 1 | 10 Ом |
| КМСИ.434156.039 | Мера сопротивления переменного тока МС-1 | 1 | 1 Ом |
| КМСИ.434156.039-03 | Мера сопротивления переменного тока МС-01 | 1 | 0,01 Ом |
| КМСИ.434156.040 РЭ | Эксплуатационная документация Руководство по эксплуатации, в состав которого входит ме | 1 | |
| тодика поверки |
осуществляется по документу КМСИ.434156.040РЭ раздел 3, утвержденному ГЦИ СИ «Во-ентест» 32 ГНИИИ МО РФ в декабре 2003 г. и согласованному ГЦИ СИ ФГУ «УРАЛТЕСТ» в июле 2004 г.
Средства поверки:
- компаратор Р3003 (Р3017) - диапазон 20 мВ, погрешность сравнения ±0,001 %;
-набор мер сопротивлений МС3004, погрешность не более ±0,001 %;
-катушка электрического сопротивления измерительная Р310, погрешность не более ±0,003 %; -калибратор универсальный Н4-7 (Н4-6) - калибратор силы постоянного тока 10 мА, 100 мА,
1 А, 2 А;
-термопреобразователи ПТТЭ 10 мА 100 мА, КПП-1 1А, КПП-2 1 А;
-вольтметр В7-64/1, диапазон от 12,5 В до 1000 В, погрешность не более ±0,005%.
«Мера сопротивления переменного тока. Руководство по эксплуатации.
КМСИ.434156.040РЭ»
Нормативные и технические документы, устанавливающие требования к мерам сопротивлений переменного тока МС-100, МС-10, МС-1, МС-01
1. КМСИ.434156.040РЭ. Мера сопротивления переменного тока. Руководство по эксплуатации.
2. ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
Эталоны единиц величин
| Зарегистрировано поверок | 252 |
| Поверителей | 13 |
| Актуальность данных | 18.09.2024 |
