Номер в госреестре	51159-12
Наименование СИ	Калибраторы электрической мощности
Обозначение типа СИ	Fluke 6100В, 6105А
Изготовитель	"Fluke Corporation", США
Год регистрации	2012
Срок свидетельства	17.08.2022
МПИ (интервал между поверками)	1 год
Описание типа	скачать

Назначение

Калибраторы электрической мощности Fluke 6100В, 6105 А со вспомогательными блоками 6101В, 6106А (далее - калибраторы) предназначены для:

- воспроизведения переменного напряжения;

- воспроизведения до 100 гармоник переменного напряжения и постоянной составляющей;

- воспроизведения переменного тока;

- воспроизведения до 100 гармоник переменного тока и постоянной составляющей;

- воспроизведения фазового сдвига между током и напряжением;

- воспроизведения мощности переменного тока;

- воспроизведения колеблющихся гармоник;

- воспроизведения промежуточных гармоник,

- воспроизведения явления мерцания (фликера), путём модуляции амплитуды напряжения с глубиной, частотой и формой сигнала, устанавливаемыми пользователем;

- воспроизведения падения/повышения напряжения.

Описание

Калибратор электрической мощности Fluke 6100В, 6105 А является высокоточным прибором, используемым для калибровки измерительных устройств, применяемых для определения параметров и качества электроэнергии, подаваемой потребителям. С помощью калибратора возможно моделировать источники электроэнергии с характеристиками, в которых имеют место такие явления, как гармоники напряжения, промежуточные гармоники, колеблющиеся гармоники, мерцание, падения напряжения и повышения напряжения.

Калибратор имеет следующие функции:

- возможность изменения конфигурации от 1 до 4 независимых фаз;

- испытательные сигналы, определяемые пользователем;

- метод вычисления реактивной мощности, выбираемый пользователем.

- полностью независимое регулирование напряжения и тока по каждой фазе;

- воспроизведение колеблющихся гармоник;

- воспроизведение промежуточных гармоник,

- одновременное присутствие различных явлений, влияющих на качество электроэнергии;

- определения нормируемых метрологических характеристик средств измерений электрических величин, в том числе параметров качества электрической энергии.


- -	It!®®®® .
—	fcusU о
	ULU АГЧ I
	vJI
	1- •w''
эасэ □□□□□	ш
о и a j 8 • •	ш ш

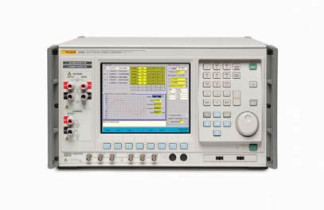

Рисунок 1 - Фотография общего вида калибраторов электрической мощности Fluke 6100В,

6105А.

Рисунок 2 - Схема пломбировки от несанкционированного доступа.

Программное обеспечение

МЕСТО

ПЛОМБИРОВКИ

Программное обеспечение устанавливается в калибраторы электрической мощности Fluke 6100В, 6105А со вспомогательными блоками 6101В, 6106А во время производства. Программное обеспечение обеспечивает взаимодействие всех узлов и агрегатов, а также обработку данных калибраторов электрической мощности Fluke 6100В, 6105 А со вспомогательными блоками 6101В, 6106А. Идентификационные данные программного обеспечения указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения калибраторов электрической мощности Fluke 6100В, 6105А со вспомогательными блоками 6101В, 6106А_

Наименование

ПО

Наименование программного модуля (идентификационное наименование ПО)

Номер версии ПО

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

6105A / 6100B Firmware

610x 4.04.dat 401736 (Note 1)

4 . 04 (Note 2)

5 F 6D 2B D150F777FC 85D97CF48229D9CD (Note 3)

MD5

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010.

Технические характеристики

Основные метрологические характеристики калибраторов электрической мощности Fluke 6100В, 6105А со вспомогательными блоками 6101В, 6106А приведены в таблицах 2 - 12. Диапазон частот основной гармоники: от 16 Гц до 850 Гц.

Абсолютная погрешность воспроизведения частоты выходного сигнала: ± f-50 х 10-6.

Таблица 2 - Напряжение переменного тока (воспроизведение)

Диапазон, В	Частота, Гц	Напряжение, В	Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С
1,0 - 16	16 - 450	1,0 - 6,4	± (U122x10-6 + 1 мВ)
	16 - 450	6,4 - 16	± (U112x10-6 + 1 мВ)
	450 - 850	1,0 - 6,4	± (U164x10-6 + 1 мВ)
	450 - 850	6,4 - 16	± (U150x10-D + 1 мВ)
2,3 - 33	16 - 450	2,3 - 13,2	± (U122x10-6 + 2 мВ)
	16 - 450	13,2 - 33	± (U112x10-6 + 1,5 мВ)
	450 - 850	2,3 - 13,2	± (U164x10-6 + 2 мВ)
	450 - 850	13,2 - 33	± (U150x10-6 + 1,5 мВ)
5,6 - 78	16 - 450	5,6 - 31	± (U122x10-6 + 2 мВ)
	16 - 450	31 - 78	± (U112x10-6 + 2 мВ)
	450 - 850	5,6 - 31	± (U164x10-6 + 2 мВ)
	450 - 850	31 - 78	± (U150x10-6 + 2 мВ)

Диапазон, В	Частота, Гц	Напряжение, В	Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С
11 - 168	16 - 450	11 - 67	± (U122x10'D + 4,4 мВ)
	16 - 450	67 - 168	± (U112x10'D + 4,4 мВ)
	450 - 850	11 - 67	± (U164x10'D + 4,4 мВ)
	450 - 850	67 - 168	± (U150x10-6 + 4,4 мВ)
23 - 336	16 - 450	23 - 134	± (U122x10-6 + 8,8 мВ)
	16 - 450	134 - 336	± (U112x10-6 + 8,8 мВ)
	450 - 850	23 - 134	± (U164x10-6 + 8,8 мВ)
	450 - 850	134 - 336	± (U150x10-6 + 8,8 мВ)
70 - 1008	16 - 450	70 - 330	± (U 164x10-6 + 26 мВ)
	16 - 450	330 - 1008	± (U 158x10-0 + 26 мВ)
	450 - 850	70 - 330	± (U190x10-D + 26 мВ)
	450 - 850	330 - 1008	± (U 175x10-6 + 26 мВ)

Примечание:

U - значение воспроизводимого напряжения

Таблица 3 -	Напряжение постоянного тока и амплитуды гармонических составляющих
Диапазон, В	Выходной сигнал, В	Частота, Гц	Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С
	0 - 8	Постоян.	± (U122x10-D + 5 мВ)
1,0 - 16		16 - 450	± (U122x10-b + 1 мВ)
1,0 - 16	0 - 4,8	450 - 850	± (U164x10-6 + 1 мВ)
		850 - 6 кГц	± (U512x10-6 + 1 мВ)
	0 - 16,5	Постоян.	± (U122x10-6 + 1 мВ)
2,3 - 33		16 - 450	± (U122x10-6 + 2 мВ)
2,3 - 33	0 - 9,9	450 - 850	± (U164x10-0 + 2 мВ)
		850 - 6 кГц	± (U512x10-6 + 2 мВ)
	0 - 39	Постоян.	± (U 122x10-6 + 24 мВ)
5,6 - 78		16 - 450	± (U122x10-D + 2 мВ)
5,6 - 78	0 - 23	450 - 850	± (U164x10-D + 2 мВ)
		850 - 6 кГц	± (U512x10-6 + 2 мВ)
	0 - 84	Постоян.	± (U 122x10-6 + 50 мВ)
11 - 168		16 - 450	± (U122x10-6 + 4,4 мВ)
11 - 168	0 - 50	450 - 850	± (U164x10-6 + 4,4 мВ)
		850 - 6 кГц	± (U512x10-6 + 4,4 мВ)
	0 - 168	Постоян.	± (U 122x10-6 + 100 мВ)
23 - 336		16 - 450	± (U122x10-6 + 12 мВ)
23 - 336	0 - 100	450 - 850	± (U164x10-0 + 12 мВ)
		850 - 6 кГц	± (U512x10-6 + 12 мВ)
	0 - 504	Постоян.	± (U 166x10-6 + 300 мВ)
70 - 1008		16 - 450	± (U166x10-D + 33 мВ)
70 - 1008	0 - 302	450 - 850	± (U190x10-D + 33 мВ)
		850 - 6 кГц	± (U524x10-6 + 33 мВ)

Примечание:

U - значение воспроизводимого напряжения

Таблица 4 - Переменный ток (воспроизведение)

Диапазон	Частота, Гц	Ток	Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С
0,01 A - 0,25 A	16 - 450	0,01 A - 0,1 A 0,1 A - 0,25 A	± (I139x10-D + 6 мкА) ± (I130x10-6 + 6 мкА)
0,01 A - 0,25 A	450 - 850	0,01 A - 0,1 A 0,1 A - 0,25 A	± (l182x10-b + 6 мкА) ± (I170x10-6 + 6 мкА)

Диапазон	Частота, Гц	Ток	Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)° С
0,05 A - 0,5 A	16 - 450	0,05 A - 0,2 A 0,2 A - 0,5 A	± (I139x10-6 + 12 мкА) ± (I130x10'6 + 12 мкА)
0,05 A - 0,5 A	450 - 850	0,05 A - 0,2 A 0,2 A - 0,5 A	± (l-182x10'D + 12 мкА) ± (I170x10'6 + 12 мкА)
0,1 A - 1 A	16 - 450	0,1 A - 0,4 A 0,4 A - 1 A	± (г 139x10'° + 24 мкА) ± (I130x10'6 + 24 мкА)
0,1 A - 1 A	450 - 850	0,1 A - 0,4 A 0,4 A - 1 A	± (I182x10'D + 24 мкА) ± (I170x10'6 + 24 мкА)
0,2 A - 2 A	16 - 450	0,2 A - 0,8 A 0,8 A - 2 A	± (г 139x10'° + 48 мкА) ± (I139x10'6 + 48 мкА)
0,2 A - 2 A	450 - 850	0,2 A - 0,8 A 0,8 A - 2 A	± (I182x10'D + 48 мкА) ± (I 170x10-6 + 48 мкА)
0,5 A - 5 A	16 - 450	0,5 A - 2 A 2 A - 5 A	± (I139x10'D + 120 мкА) ± (I 130x10-6 + 120 мкА)
0,5 A - 5 A	450 - 850	0,5 A - 2 A 2 A - 5 A	± (I 182x10-6 + 120 мкА) ± (I-170 x 10-6 + 120 мкА)
1 A - 10 A	16 - 450	1 A - 4 A 4 A - 10 A	± (I 191 x 10-6 + 240 мкА) ± (I164x10'6 + 240 мкА)
1 A - 10 A	450 - 850	1 A - 4 A 4 A - 10 A	± (I267x10-6 + 240 мкА) ± (I250x10-6 + 240 мкА)
2 A - 21 A	16 - 450	2 A - 8 A 8 A - 21 A	± (I213 x 10'6 + 720 мкА) ± (i- 189 x 10-6 + 720 мкА)
2 A - 21 A	450 - 850	2 A - 8 A 8 A - 21 A	± (I-267x10'b + 720 мкА) ± (l 250x10-6 + 720 мкА)
8 A - 80 A	40 - 450	8 A - 32 A 32 A - 80 A	± (I265x10-6 + 2800 мкА) ± (l250x10-6 + 2800 мкА)
8 A - 80 A	450 - 850	8 A - 32 A 32 A - 80 A	± (I300x10-6 + 2800 мкА) ± (l280x10-6 + 2800 мкА)

Примечание:

I - значение воспроизводимой силы тока

Таблица 5 - Постоянный ток и амплитуды гармонических составляющих

Диапазон	Выходной сигнал	Частота, Гц	Пределы допускаемой основной погрешности при температуре окружающего воздуха (2-6 ± 2)°С
0,01 A - 0,25 A	0 A - 0,125 A	Постоян.	± (I 139x10-6 + 75 мкА)
	0 A - 0,075 A	16 - 450	± (I139x10'b + 6 мкА)
		450 - 850	± (I182x10-6 + 6 мкА)
		850 - 6 кГц	505 + 6± (I505x10-6 + 6 мкА)
0,05 A - 0,5 A	0 A - 0,25 A	Постоян.	± (I 139x10-6 + 150 мкА)
	0 A - 0,15 A	16 - 450	± (I139x10-6 + 12 мкА)
		450 - 850	± (I182x10-6 + 12 мкА)
		850 - 6 кГц	± (I505x10-6 + 12 мкА)
0,1 A - 1 A	0 A - 0,5 A	Постоян.	± (I 139x10-6 + 300 мкА)
	0 A - 0,3 A	16 - 450	± (I- 139x10"° + 24 мкА)
		450 - 850	± (1-182x10-° + 24 мкА)
		850 - 6 кГц	± (I505x10-6 + 24 мкА)
0,2 A - 2 A	0 A - 1 A	Постоян.	± (I 139x10-6 + 600 мкА)
	0 A - 0,6 A	16 - 450	± (I 139x10-6 + 48 мкА)
		450 - 850	± (I 182x10-6 + 48 мкА)
		850 - 6 кГц	± (I505x10-6 + 48 мкА)

Диапазон	Выходной сигнал	Частота, Гц	Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С
0,5 A - 5 A	0 A - 2,5 A	Постоян.	± (I 139x10-6 + 1500 мкА)
	0 A - 1,5 A	16 - 450	± (I139x10'D + 120 мкА)
		450 - 850	± (1-182x10-° + 120 мкА)
		850 - 6 кГц	± (I 505x10-6 + 120 мкА)
1 A - 10 A	0 A - 5 A	Постоян.	± (I-191 x 10-6 + 3000 мкА)
	0 A - 3 A	16 - 450	± (I 191 x 10-6 + 240 мкА)
		450 - 850	± (I 267x10-6 + 240 мкА)
		850 - 6 кГц	± (I519x 10-6 + 240 мкА)
2 A - 21 A	0 A - 10 A	Постоян.	± (I213 x 10-6 + 6000 мкА)
	0 A - 6 A	16 - 450	± (I-213x10'° + 720 мкА)
		450 - 850	± (I-267x10'D + 720 мкА)
		850 - 6 кГц	± (I-665x10-6 + 720 мкА)
8 A - 80 A	0 A - 24 A	40 - 450	± (I 265x10-6 + 2800 мкА)
		450 - 850	± (I 300x10-6 + 2800 мкА)
		850 - 3 кГц	± (I 690x10-6 + 2800 мкА)

Примечание:

I - значение воспроизводимой силы тока

Таблица 6 - Г	еременное напряжение на токовых клеммах (воспроизведение)
Диапазон, В	Частота, Гц	Выходной сигнал, В	Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С
0,05 - 0,25	16 - 450	0,05 - 0,1	± (U 200x10-6 + 30 мкВ)
	16 - 450	0,1 - 0,25	± (U 200x10-6 + 30 мкВ)
	450 - 850	0,05 - 0,25	± (U 231x10-6 + 30 мкВ)
0,15 - 1,5	16 - 450	0,15 - 0,6	± (U 200x10-6 + 50 мкВ)
	16 - 450	0,6 - 1,5	± (U-200x10'° + 40 мкВ)
	450 - 850	0,15 - 1,5	± (U-231x10-6 + 50 мкВ)
1 - 10	16 - 450	1 - 4	± (U 200x10-6 + 300 мкВ)
	16 - 450	4 - 10	± (U-200x10'D + 240 мкВ)
	450 - 850	1 - 10	± (U 231x10-6 + 300 мкВ)

Примечание:

U - значение воспроизводимого напряжения

Таблица 7 - Фазовый сдвиг между током и напряжением

Для всех диапазонов напряжения (от 16 В до 1008 В)		Компоненты напряжения и тока > 40 % от диапазона	Компоненты напряжения или тока от 0,5 % до 40 % от диапазона
Диапазон тока	Частота, Гц	Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2) °С
0,25 A - 5 A	16 - 69	0,003 °	0,010 °
	69 - 180	0,005 °	0,017 °
	180 - 450	0,015 °	0,050 °
	450 - 850	0,030 °	0,070 °
	850 - 3 кГц	0,150 °	0,200 °
	3 кГц - 6 кГц	0,300 °	0,450 °
5 A - 21 A	16 - 69	0,004 °	0,013 °
	69 - 180	0,007 °	0,023 °
	180 - 450	0,020 °	0,065 °
	450 - 850	0,040 °	0,080 °
	850 - 3 кГц	0,200 °	0,250 °
	3 кГц - 6 кГц	0,400 °	0,600 °

Для всех диапазонов напряжения (от 16 В до 1008 В)		Компоненты напряжения и тока > 40 % от диапазона	Компоненты напряжения или тока от 0,5 % до 40 % от диапазона
Диапазон тока	Частота, Гц	Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2) °С
20 A - 80 A	16 - 69	0,004 °	0,016 °
	69 - 180	0,008 °	0,028 °
	180 - 450	0,025 °	0,080 °
	450 - 850	0,050 °	0,100 °
	850 - 3 кГц	0,250 °	0,300 °

Характеристики мерцания Таблица 8 - Характеристики мерцания напряжения и тока для модуляции синусоидальной и прямоугольной формы__

Диапазон установок	± 30 % от установленных значений величин
Разрешение установки глубины модуляции	0,001 %
Форма огибающей модуляции	Прямоугольная, квадратная или синусоидальная
Коэффициент заполнения (Duty cycle) (форма - прямоугольная)	0,01 % до 99,99 %; точность = ± 31 мкс
Единицы Частота или изменения модуляции в минуту	0,5 Гц до 40 Гц
Единицы Частота или изменения модуляции в минуту	1,0 CPM до 4800 CPM
Установка напряжения	Точность индикации Pst
от 220 В до 240 В	± 0,25 %
от 115 В до 125 В	± 0,25 %

Таблица 9 - Характеристики падений напряжения/повышений напряжения

Пусковая схема задействована (in requirement)	Ср ез импульса транзисторно-транзисторной логической схемы (TTL) остается на низком уровне в течение 10 мкс
Либо: Задержка пусковой схемы Либо: Синхронизация фазового угла по отношению к пересечению нулевого уровня частотой основной гармоники канала	от 0 до 60 секунд ± 31 мкс ± 180°, ± 31 мкс
Минимальная длительность падения напряжения/повышения напряжения	1 мс
Максимальная длительность падения напряжения/повышения напряжения	1 минута
Минимальная амплитуда падения напряжения	0 % от номинального выходного напряжения
Максимальная амплитуда повышения напряжения	Минимальное значение во всем диапазоне и 140 % от номинального выходного сигнала
Период линейного нарастания/линейного снижения	Устанавливаемый от 100 мкс до 30 секунд
Дополнительное повторение с задержкой	от 0 до 60 секунд ± 31 мкс
Выход пусковой схемы из задержки	от 0 до 60 секунд ± 31 мкс от начала события падения напряжения/повышения напряжения
Отключение пусковой схемы (Trigger out)	Срез импульса транзисторно-транзисторной логической схемы совпадает с концом выхода пускового устройства из задержки, остается на низком уровне в течение периода времени от 10 мкс до 31 мкс

Параметр	Значение параметра	Значение параметра
Параметр	6100В/6105А и 6101В/6106А	6100В/6105А/50А и 6101В/6106А/80А
Высота, мм	233	324
Высота (без ножек), мм	219	310
Ширина, мм	432	432
Толщина, мм	630	630
Вес, кг	23	30
Напряжение, В	100 - 240 ± 10 %
Частота, Гц	47	63
Максимальная потребляемая
мощность, В А:
при напряжении 100 -130 В	1000
при напряжении 130 В - 260 В	1250

Таблица 11 - Условия эксплуатации

Диапазон рабочих температур, °С	5 - 35
Температура хранения, °С	0 - 50
Время прогрева, час.	1
Максимальная относительная влажность при работе	80 %
Максимальная относительная влажность при хранении	95 %

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель корпуса калибратора в виде наклейки со стойким к истиранию покрытием.

Комплектность

Таблица 12 - Комплектность калибраторов электрической мощности Fluke 6100В, 6105 А со вспомогательными блоками 6101В, 6106А__

Наименование	Количество
Калибратор	1
Комплект измерительных щупов	1
Сетевой шнур	1
Краткое руководство по вводу в эксплуатацию	1
Руководство по эксплуатации и обслуживанию	1
CD-диск, содержащий, техническую документацию в электронном виде	1
Методика поверки	1

Поверка

Поверка калибраторов электрической мощности Fluke 6100В, 6105 А осуществляется по документу МП-324/447-2012, «Методика поверки. Калибраторы электрической мощности Fluke 6100В, 6105 А», утвержденному ФБУ «Ростест-Москва» в 2012 году.

Основное оборудование, используемое при поверке:

- Частотомер электронно-счетный вычислительный Ч3-64 (Госреестр № 9135-83),

0,01 Гц - 100 МГц, ± 10-8 х f;

- Мультиметр Wavetek 4950 (Госреестр № 15805-96); 1 мВ - 1000 В, 20 Гц - 10 кГц, SU = ± 0,003 %;

- Комплекты термоэлектрических преобразователей напряжения ПНТЭ-6А (Госреестр № 5412-76), ТПН-1, КПП-1 1-го разряда;

- измерительный трансформатор тока ИТТ-3000.5 (Госреестр № 19457-00); КТ 0,05;

- калибратор Fluke 5520A (Госреестр № 29282-05), диапазон воспроизведения сила постоянного тока 1 мА-20,5 А, нестабильность 0,002 %;

- магазин сопротивления Р4834 (Госреестр № 11326-90), 10-2 - 106 Ом, 2 разряд;

- осциллограф цифровой запоминающий LeCroy WR 62Xi (Госреестр № 32485-06), временная задержка между каналами не более 20 пс, максимальное входное напряжение 300 В, погрешность установки коэффициента развертки 0,0001 %.

Сведения о методах измерений

Методы измерений с помощью калибраторов указаны в руководстве по эксплуатации на калибраторы электрической мощности Fluke 6100В, 6105 А. Калибраторы Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к калибраторам

- ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1х 10-16 - 30 А».

- ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».

- ГОСТ 8.028-86 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления».

- ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».

- МИ 1940-88 «ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1 х 10-8 до 25 А в диапазоне частот 20 - 1 х 106 Гц».

- МИ 1935-88 «ГСИ. Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот 1 х 10-2 - 3х109 Гц».

- Техническая документация фирмы «Fluke Corporation», США.

Зарегистрировано поверок	78
Поверителей	4
Актуальность данных	18.11.2024

Государственный реестр средств измерений

Калибраторы электрической мощности Fluke 6100В, 6105А, 51159-12

Назначение

Описание

Программное обеспечение

Технические характеристики

Знак утверждения типа

Комплектность

Поверка

Сведения о методах измерений

Рекомендации к применению
