| Номер в госреестре | 51160-12 |
| Наименование СИ | Калибраторы многофункциональные |
| Обозначение типа СИ | Fluke 5522А (5520A) |
| Изготовитель | "Fluke Corporation", США |
| Год регистрации | 2012 |
| Срок свидетельства | 11.09.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Калибраторы многофункциональные Fluke 5522А (5520A) (далее по тексту - калибраторы) предназначены для:
- воспроизведения напряжения постоянного тока;
- воспроизведения силы постоянного тока;
- воспроизведения электрического сопротивления постоянному току;
- воспроизведения мощности постоянного тока;
- воспроизведения напряжения переменного тока;
- воспроизведения силы переменного тока;
- воспроизведения электрической емкости;
- воспроизведения мощности переменного тока;
- формирования сигналов синусоидальной, прямоугольной, треугольной формы;
- работы в режимах, предназначенных для определения нормируемых метрологических характеристик осциллографов с полосой пропускания до 1,1 ГГц, таких как:
- режим формирования сигнала с малым временем нарастания;
- режим генератора синусоидального напряжения;
- режим формирования временных маркеров;
- режим генератора сигналов сложной формы
- режим генератора импульсов;
- режим измерения входного сопротивления осциллографа;
- режим измерения входной емкости осциллографа.
Калибратор - микропроцессорный прибор генераторного типа, обладающий возможностью автоматической калибровки по внутриприборным мерам, самодиагностикой, стандартными интерфейсами IEEE-488, RS-232. Основной частью калибратора являются встроенные прецизионные источники сигналов различной формы, опорными из которых являются источник напряжения постоянного тока, кварцевый генератор частоты, термопреобразователь напряжения переменного тока в постоянное напряжение, набор высокоточных и высокостабильных резисторов. В данном типе указан калибратор со встраиваемыми модулями поверки осциллографов 300 МГц, 600 МГц, 1100 МГц и модулем поверки анализаторов качества электроэнергии 5522А-PQ (5520А-PQ).

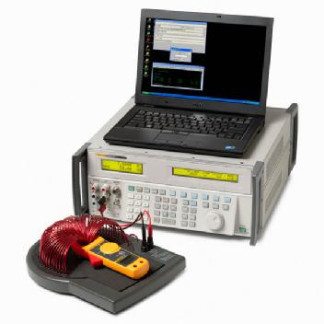

Рисунок 1 - Фотография общего вида калибраторов многофункциональных Fluke 5522А (5520А) со встраиваемыми модулями поверки осциллографов 300 МГц, 600 МГц, 1100 МГц и модулем поверки анализаторов качества электроэнергии 5522А-PQ (5520А-PQ)
Программное обеспечение устанавливается в калибраторы во время производства. Программное обеспечение обеспечивает взаимодействие всех узлов и агрегатов, а также обработку данных калибраторов. Идентификационные данные программного обеспечения указаны в таблице 1.
| Таблица 1 - И | дентификационные | данные программного обеспечения калибраторов | ||
| Наименование ПО | Наименование программного модуля (идентификационное наименование ПО) | Номер версии ПО | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| — | 5522А (5520А) Firmware | Rev 1.1 | — | — |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010.
Основные метрологические характеристики калибраторов многофункциональных Fluke 5522А (5520А) со встраиваемыми модулями поверки осциллографов 300 МГц, 600 МГц, 1100 МГц и модулем поверки анализаторов качества электроэнергии 5522А-PQ (5520А-РО)приведены в таблицах 2 - 17.
Таблица 2 - Напряжение постоянного тока (воспроизведение)
| Диапазон | Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2) °С | Разрешение | |
| 5522А | 5520А | ||
| 0...329,9999 мВ | ± (U-20x10-6 + 1 мкВ) | ± (U20x10-6 + 1 мкВ) | 0,1 мкВ |
| 0...3,299999 В | ± (U11x10-6 + 2 мкВ) | ± (U11x10-6 + 2 мкВ) | 1 мкВ |
| 0...32,99999 В | ± (U12x10-6 + 20 мкВ) | ± (U12x10-6 + 20 мкВ) | 10 мкВ |
| 30...329,9999 В | ± (U18x10-6 + 150 мкВ) | ± (U18x10-6 + 150 мкВ) | 100 мкВ |
| 100...1020 В | ± (U 18x10-6 + 1500 мкВ) | ± (U 18x10-6 + 1500 мкВ) | 1000 мкВ |
| Дополнительный выход (только в режиме одновременного вывода двух выходных сигналов) | |||
| 0...329,999 мВ | ± (U4x10-4 + 350 мкВ) | ± (U4x10-4 + 350 мкВ) | 1 мкВ |
| 0...3,29999 В | ± (U4x10-4 + 350 мкВ) | ± (U4x10-4 + 350 мкВ) | 10 мкВ |
| 3,3...7 В | ± (U4x10-4 + 350 мкВ) | ± (U4x10-4 + 350 мкВ) | 100 мкВ |
Примечание:
U - значение воспроизводимого напряжения
| Диапазон | Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2) °С | Разрешение | |
| 5522А | 5520А | ||
| 0...329,999 мкА | ± (I150x10-b + 0,02 мкА) | ± (I-150 x 10-6 + 0,02 мкА) | 1 нА |
| 0...3,29999 мА | ± (l100x10-6 + 0,05 мкА) | ± (I100x10-6 + 0,05 мкА) | 10 нА |
| 0...32,9999 мА | ± (I100x10-6 + 0,25 мкА) | ± (I100x10-6 + 0,25 мкА) | 0,1 мкА |
| 0...329,999 мА | ± (I100x10-6 + 2,5 мкА) | ± (I100x10-6 + 2,5 мкА) | 1 мкА |
| 0.1,09999 | ± (I200x10-6 + 40 мкА) | ± (I200x10-6 + 40 мкА) | 10 мкА |
| 1,1.2,99999 | ± (I380x10-6 + 40 мкА) | ± (I380x10-6 + 40 мкА) | 10 мкА |
| 0...10,9999 А | ± (I500x10-6 + 500 мкА) | ± (I500x10-6 + 500 мкА) | 100 мкА |
| 11. 20,5 А | ± (I 1000x10-6 + 750 мкА) | ± (I 1000x10-6 + 750 мкА) | 100 мкА |
Примечание:
I - значение воспроизводимой силы тока
Таблица 4 - Электрическое сопротивление (воспроизведение) постоянному току
| Диапазон | Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2) °С | Разрешение | |
| 5522А | 5520А | ||
| 0...10,9999 Ом | ± (R40x10-6 + 0,01 Ом) | ± (R40x10-6 + 0,01 Ом) | 0,0001 Ом |
| 11...32,9999 Ом | ± (R30x10-6 + 0,015 Ом) | ± (R30x10-6 + 0,015 Ом) | 0,0001 Ом |
| 33...109,9999 Ом | ± (R28x10-6 + 0,015 Ом) | ± (R28x10-6 + 0,015 Ом) | 0,0001 Ом |
| 110...329,9999 Ом | ± (R28x10-6 + 0,02 Ом) | ± (R28x10-6 + 0,02 Ом) | 0,0001 Ом |
| 330 Ом...1,099999 кОм | ± (R28x10-6 + 0,02 Ом) | ± (R28x10-6 + 0,02 Ом) | 0,001 Ом |
| 1,1...3,299999 кОм | ± (R-28x10'b + 0,2 Ом) | ± (R-28x10'b + 0,2 Ом) | 0,001 Ом |
| 3,3...10,99999 кОм | ± (R28x10-6 + 0,1 Ом) | ± (R28x10-6 + 0,1 Ом) | 0,01 Ом |
| 11...32,99999 кОм | ± (R28x10-6 + 1,0 Ом) | ± (R28x10-6 + 1,0 Ом) | 0,01 Ом |
| 33...109,9999 кОм | ± (R28x10-6 + 1,0 Ом) | ± (R28x10-6 + 1,0 Ом) | 0,1 Ом |
| 110...329,9999 кОм | ± (R32x10-6 + 10,0 Ом) | ± (R32x10-6 + 10,0 Ом) | 0,1 Ом, |
| 330 кОм...1,099999 МОм | ± (R32x10-6 + 10,0 Ом) | ± (R32x10-6 + 10,0 Ом) | 1 Ом |
| 1,1...3,299999 МОм | ± (R60x10-6 + 50,0 Ом) | ± (R60x10-6 + 50,0 Ом) | 1 Ом |
| 3,3...10,99999 МОм | ± (R130x10-6 + 250 Ом) | ± (R130x10-6 + 250 Ом) | 10 Ом |
| 11...32,99999 МОм | ± (R250x10-6 + 2500 Ом) | ± (R250x10-6 + 2500 Ом) | 10 Ом |
| 33...109,9999 МОм | ± (R5x10-4 + 3000 Ом) | ± (R5x10-4 + 3000 Ом) | 100 Ом |
| 110...329,999 МОм | ± (R3x10-3 + 100 кОм) | ± (R3x10-3 + 100 кОм) | 1000 Ом |
| 330...1100 МОм | ± (R 1,5x10-2 + 500 кОм) | ± (R 1,5x10-2 + 500 кОм) | 10000 Ом |
Примечание:
R - значение воспроизводимого сопротивления
Таблица 5 - Мощность постоянного тока (воспроизведение)
| Диапазон напряжения | Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С | |||
| Диапазон силы тока | ||||
| 0,33...329,99 мА | 0,33...2,9999 А | 3...20,5 А | ||
| 5522А | 33 мВ.1020 В | ± P2,3x10'4 | ± P-2,2x10'4 | ± P-7x10'4 |
| 5520А | 33 мВ...1020В | ± P2,3x10-4 | ± P-2,2x10-4 | ± P-7x10-4 |
| Диапазон | Частота | Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2) °С | Разреше ние | |
| 5522А | 5520А | |||
| 1,0...32,999 мВ | 10...45 Гц | ± (U-800x10-6 + 6 мкВ) | ± (U600x10-6 + 6 мкВ) | 1 мкВ |
| 45 Гц...10 кГц | ± (U150x10-b + 6 мкВ) | ± (U120x10-b + 6 мкВ) | ||
| 10...20 кГц | ± (U200x10-6 + 6 мкВ) | ± (U160x10-6 + 6 мкВ) | ||
| 20...50 кГц | ± (U1x10-3 + 6 мкВ) | ± (U800x10-6 + 6 мкВ) | ||
| 50...100 кГц | ± (U3,5x10-3 + 12 мкВ) | ± (U3x10-3 + 12 мкВ) | ||
| 100...500 кГц | ± (U8x10-3 + 50 мкВ) | ± (U6x10-3 + 50 мкВ) | ||
| 33...329,999 мВ | 10...45 Гц | ± (U-300x10-b + 8 мкВ) | ± (U-500x10-b + 8 мкВ) | 1 мкВ |
| 45 Гц...10 кГц | ± (U145x10-6 + 8 мкВ) | ± (U130x10-6 + 8 мкВ) | ||
| 10...20 кГц | ± (U160x10-b + 8 мкВ) | ± (U150x10-b + 8 мкВ) | ||
| 20...50 кГц | ± (U350x10-6 + 8 мкВ) | ± (U350x10-6 + 8 мкВ) | ||
| 50...100 кГц | ± (U8x10-4 + 32 мкВ) | ± (U8x10-4 + 32 мкВ) | ||
| 100...500 кГц | ± (U2x10-3 + 70 мкВ) | ± (U2x10-3 + 70 мкВ) | ||
| 0,33...3,29999 В | 10...45 Гц | ± (U300x10-6 + 50 мкВ) | ± (U300x10-6 + 50 мкВ) | 10 мкВ |
| 45 Гц...10 кГц | ± (U150x10-b + 60 мкВ) | ± (U120x10'b + 25 мкВ) | ||
| 10...20 кГц | ± (U 190x10-6 + 50 мкВ) | ± (U 190x10-6 + 50 мкВ) | ||
| 20...50 кГц | ± (U300x10-6 + 50 мкВ) | ± (U300x10-6 + 50 мкВ) | ||
| 50...100 кГц | ± (U700x10-6 + 125 мкВ) | ± (U700x10-6 + 125 мкВ) | ||
| 100...500 кГц | ± (U2,4x10-3 + 600 мкВ) | ± (U2,4x10-3 + 600 мкВ) | ||
| 3,3...32,9999 В | 10...45 Гц | ± (U300x10-6 + 650 мкВ) | ± (U300x10-6 + 650 мкВ) | 100 мкВ |
| 45 Гц...10 кГц | ± (U150x10'b + 600 мкВ) | ± (U150x10'b + 200 мкВ) | ||
| 10...20 кГц | ± (U-240x10'b + 600 мкВ) | ± (U-240x10'b + 600 мкВ) | ||
| 20...50 кГц | ± (U350x10-6 + 600 мкВ) | ± (U350x10-6 + 600 мкВ) | ||
| 50...100 кГц | ± (U900x10-6 + 1600 мкВ) | ± (U900x10-6 + 1600 мкВ) | ||
| 100...500 кГц | ± (U2x10-3 + 70 мкВ) | ± (U2x10-3 + 70 мкВ) | ||
| 33...329,999 В | 45 Гц...1 кГц | ± (U 190x10-6 + 2000 мкВ) | ± (U 190x10-6 + 2000 мкВ) | 100 мкВ |
| 1...10 кГц | ± (U200x10-6 + 6000 мкВ) | ± (U200x10-6 + 6000 мкВ) | ||
| 10...20 кГц | ± (U250x10-6 + 6000 мкВ) | ± (U250x10-6 -+ 6000 мкВ) | ||
| 20...50 кГц | ± (U300x10-6 + 6000 мкВ) | ± (U800x10-6 + 20 мВ) | ||
| 50...100 кГц | ± (U2x10-3 + 50 мВ) | ± (U2x10-3 + 50 мВ) | ||
| 100...500 кГц | ± (U2x10-3 + 70 мкВ) | ± (U2x10-3 -+ 70 мкВ) | ||
| 330...1020 В | 45 Гц...1 кГц | ± (U300x10-6 + 10 мВ) | ± (U300x10-6 + 10 мВ) | 10 мВ |
| 1...5 кГц | ± (U-250x10-b + 10 мВ) | ± (U-250x10-b + 10 мВ) | ||
| 5...10 кГц | ± (U300x10-6 + 10 мВ) | ± (U300x10-6 + 10 мВ) | ||
| 20...50 кГц | ± (U300x10-6 + 6000 мкВ) | ± (U800x10-6 + 20 мВ) | ||
| 50...100 кГц | ± (U2x10-3 + 50 мВ) | ± (U2x10-3 + 50 мВ) | ||
| 100...500 кГц | ± (U2x10-3 + 70 мкВ) | ± (U2x10-3 + 70 мкВ) | ||
| Выход AUX | ||||
| 10...329,999 В | 10...20 Гц | ± (U2x10-3 + 370 мкВ) | ± (U2x10-3 + 370 мкВ) | 1 мкВ |
| 20...45 Гц | ± (U1x10-3 + 370 мкВ) | ± (U1x10-3 + 370 мкВ) | ||
| 45 Гц...1 кГц | ± (U1x10-3 + 370 мкВ) | ± (U1x10-3 + 370 мкВ) | ||
| 1...5 кГц | ± (U2x10-3 + 450 мкВ) | ± (U2x10-3 + 450 мкВ) | ||
| 5...10 кГц | ± (U4x10-3 + 450 мкВ) | ± (U4x10-3 + 450 мкВ) | ||
| 10...30 кГц | ± (U8x10-3 + 900 мкВ) | ± (U8x10-3 + 900 мкВ) | ||
| 0,33...3,29999 В | 10...20 Гц | ± (U2x10-3 + 450 мкВ) | ± (U2x10-3 + 450 мкВ) | 10 мкВ |
| 20...45 Гц | ± (U1x10-3 + 450 мкВ) | ± (U1x10-3 + 450 мкВ) | ||
| 45 Гц...1 кГц | ± (U900x10-6 + 450 мкВ) | ± (U900x10-6 + 450 мкВ) | ||
| 1...5 кГц | ± (U2x10-3 + 1400 мкВ) | ± (U2x10-3 + 1400 мкВ) | ||
| 5...10 кГц | ± (U4x10-3 + 1,4 мВ) | ± (U4x10-3 + 1,4 мВ) | ||
| 10...30 кГц | ± (U8x10-3 + 2,8 мВ) | ± (U8x10-3 + 2,8 мВ) | ||
| Диапазон | Частота | Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2) °С | Разреше ние | |
| 5522А | 5520А | |||
| 3,3.5 В | 10...20 Гц | ± (U-2x10-3 + 450 мкВ) | ± (U2x10-3 + 450 мкВ) | 100 мкВ |
| 20...45 Гц | ± (U 1x10-3 + 450 мкВ) | ± (U 1x10-3 + 450 мкВ) | ||
| 45 Гц...1 кГц | ± (U-900x10-6 + 450 мкВ) | ± (U-900x10-6 + 450 мкВ) | ||
| 1...5 кГц | ± (U2x10-3 + 1,4 мВ) | ± (U2x10-3 + 1,4 мВ) | ||
| 5...10 кГц | ± (U4x10-3 + 1,4 мВ) | ± (U4x10-3 + 1,4 мВ) | ||
Примечание:
U - значение воспроизводимого напряжения
Таблица 7 - Сила переменного тока (воспроизведение)
| Диапазон | Частота | Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С | |
| 5522А | 5520А | ||
| 29,00...329,99 мкА | 10...20 Гц | ± (I0,2x10-2 + 0,1 мкА) | ± (I0,2x10-2 + 0,1 мкА) |
| 20...45 Гц | ± (I0,15 x 10-2 + 0,1 мкА) | ± (I0,15 x 10-2 + 0,1 мкА) | |
| 45 Гц...1 кГц | ± (I0,125 x 10-2 + 0,1 мкА) | ± (I0,125x10-2 + 0,1 мкА) | |
| 1...5 кГц | ± (I0,3x10-2 + 0,15 мкА) | ± (I0,3x10-2 + 0,15 мкА) | |
| 5...10 кГц | ± (I0,8x10'/ + 0,2 мкА) | ± (I0,8x10'2 + 0,2 мкА) | |
| 10...30 кГц | ± (I1,6x10-2 + 0,4 мкА) | ± (I1,6x10-2 + 0,4 мкА) | |
| 0,33...3,2999 мА | 10...20 Гц | ± (I0,2x10-2 + 0,15 мкА) | ± (I0,2x10-2 + 0,15 мкА) |
| 20...45 Гц | ± (I0,125x10-2 + 0,15 мкА) | ± (I0,125 x 10-2 + 0,15 мкА) | |
| 45 Гц...1 кГц | ± (I0,1x10-2 + 0,15 мкА) | ± (I0,1x10-2 + 0,15 мкА) | |
| 1...5 кГц | ± (I0,2x10'2 + 0,2 мкА) | ± (I0,2x10'2 + 0,2 мкА) | |
| 5...10 кГц | ± (I0,5x10-2 + 0,3 мкА) | ± (I0,5x10-2 + 0,3 мкА) | |
| 10...30 кГц | ± (I1,0x10-2 + 0,6 мкА) | ± (l1,0x10-2 + 0,6 мкА) | |
| 3,3...32,999 мА | 10...20 Гц | ± (I0,18 x 10"2 + 2,0 мкА) | ± (I0,18 x 10"2 + 2,0 мкА) |
| 20...45 Гц | ± (I0,09x10-2 + 2,0 мкА) | ± (l0,09x10-2 + 2,0 мкА) | |
| 45 Гц...1 кГц | ± (i-0,04x10'2 + 2,0 мкА) | ± (l-0,04x10'2 + 2,0 мкА) | |
| 1...5 кГц | ± (I0,08 x10-2 + 2,0 мкА) | ± (I0,08 x10-2 + 2,0 мкА) | |
| 5...10 кГц | ± (I0,2x10'2 + 3,0 мкА) | ± (I0,2x10'2 + 3,0 мкА) | |
| 10...30 кГц | ± (I0,4x10-2 + 4,0 мкА) | ± (I0,4x10-2 + 4,0 мкА) | |
| 33...329,99 мА | 10...20 Гц | ± (l0,18 x 10-2 +20 мкА) | ± (l0,18 x 10-2 +20 мкА) |
| 20...45 Гц | ± (I 0,09x10-2 +20 мкА) | ± (I 0,09x10-2 +20 мкА) | |
| 45 Гц...1 кГц | ± (I 0,04x10-2 + 20 мкА) | ± (I 0,04x10-2 + 20 мкА) | |
| 1...5 кГц | ± (I0,1 x10-2 + 50 мкА) | ± (I0,1 x10-2 + 50 мкА) | |
| 5...10 кГц | ± (I0,2x10-2 + 100 мкА) | ± (I0,2x10-2 + 100 мкА) | |
| 10...30 кГц | ± (l 0,4x10-2 + 200 мкА) | ± (l 0,4x10-2 + 200 мкА) | |
| 0,33...1,09999 | 10...45 Гц | ± (I0,18 x 10-2 + 100 мкА) | ± (I0,18 x 10-2 + 100 мкА) |
| 45 Гц...1 кГц | ± (l 0,05x10-2 + 100 мкА) | ± (l 0,05x10-2 + 100 мкА) | |
| 1...5 кГц | ± (I 0,6x10-2 + 1000 мкА) | ± (I 0,6x10-2 + 1000 мкА) | |
| 5...10 кГц | ± (I2,5 x10-2 + 5000 мкА) | ± (I2,5x10-2 + 5000 мкА) | |
| 1,1...2,99999 А | 10...45 Гц | ± (I0,18 x 10-2 + 100 мкА) | ± (I0,18 x 10-2 + 100 мкА) |
| 45 Гц...1 кГц | ± (l 0,06x10-2 + 100 мкА) | ± (l 0,06x10-2 + 100 мкА) | |
| 1...5 кГц | ± (I 0,6x10-2 + 1000 мкА) | ± (I 0,6x10-2 + 1000 мкА) | |
| 5...10 кГц | ± (l2,5x10-2 + 5000 мкА) | ± (l2,5x10-2 + 5000 мкА) | |
| 3...10,9999 А | 45...100 Гц | ± (I 0,06x10-2 + 2000 мкА) | ± (I 0,06x10-2 + 2000 мкА) |
| 100 Гц...1 кГц | ± (I 0,1x10-2 + 2000 мкА) | ± (I 0,1 x10-2 + 2000 мкА) | |
| 1...5 кГц | ± (l3,0x10-2 + 2000 мкА) | ± (l2,5x10-2 + 2000 мкА) | |
| 11. 20,5 А | 45...100 Гц | ± (I 0,12x 10-2 + 5000 мкА) | ± (I 0,12 x 10-2 + 5000 мкА) |
| 100 Гц...1 кГц | ± (l 0,15x10-2 + 5000 мкА) | ± (l 0,15x10-2 + 5000 мкА) | |
| 1...5 кГц | ± (I3,0x10-2 + 5000 мкА) | ± (I2,5x10-2 + 5000 мкА) | |
| Диапазон | Частота | Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С | |
| 5522А | 5520А | ||
| В | режиме “LCOMP ON” (компенсация включена) | ||
| 29,00...329,99 мкА | 10...100 Гц | ± (10,25 х10'2 + 0,2 мкА) | ± (10,25 х10-2 + 0,2 мкА) |
| 100 Гц...1 кГц | ± (10,6х10-2 + 0,5 мкА) | ± (10,6х10-2 + 0,5 мкА) | |
| 0,33...3,2999 мА | 10...100 Гц | ± (10,25х10"2 + 0,3 мкА) | ± (10,25х10"2 + 0,3 мкА) |
| 100 Гц...1 кГц | ± (10,6х10-2 + 0,8 мкА) | ± (10,6х10-2 + 0,8 мкА) | |
| 3,3...32,999 мА | 10...100 Гц | ± (10,08 х10-2 + 4,0 мкА) | ± (10,08 х10-2 + 4,0 мкА) |
| 100 Гц...1 кГц | ± (10,2х10-2 + 10 мкА) | ± (10,2х10"2 + 10 мкА) | |
| 33...329,99 мА | 10...100 Гц | ± (10,08х10"2 + 40 мкА) | ± (10,08х10"2 + 40 мкА) |
| 100 Гц...1 кГц | ± (10,2х10-2 + 100 мкА) | ± (10,2х10"2 + 100 мкА) | |
| 0,33...2,99999 А | 10...100 Гц | ± (10,12 х 10"2 + 200 мкА) | ± (10,12х 10"2 + 200 мкА) |
| 100...440 Гц | ± (10,3х10-2+ 1000 мкА) | ± (10,3х10-2+ 1000 мкА) | |
| 11. 20,5 А | 10...100 Гц | ± (10,12х 10"2 + 2000 мкА) | ± (10,12 х 10"2 + 2000 мкА) |
| 100...1 кГц | ± (I- 1,0х10"2 + 5000 мкА) | ± (11,0х10-2 + 5000 мкА) | |
Примечание:
I - значение воспроизводимого тока
Таблица 8 - Электрическая емкость (воспроизведение)
| Диапазон | Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С | Разрешение | Допустимая частота или скорость заряда-разряда | ||
| 5522А | 5520А | Для заявленной спецификации | Типовая для погрешности < 0,5 % | ||
| 0,19...0,3999 нФ | ± (С0,5х10-2 + 0,01 нФ) | ± (С0,5х10-2 + 0,01 нФ) | 0,1 пФ | 10 Гц...10 кГц | 20 кГц |
| 0,4...1,0999 нФ | ± (С0,5х10-2 + 0,01 нФ) | ± (С0,5х10-2 + 0,01 нФ) | 0, 1 пФ | 10 Гц...10 кГц | 30 кГц |
| 1,1. 3,2999 нФ | ± (С0,5х10-2 + 0,01 нФ) | ± (С0,5х10-2 + 0,01 нФ) | 0,1 пФ | 10...3000 Гц | 30 кГц |
| 3,3...10,9999 нФ | ± (С 0,25х10-2 + 0,01 нФ) | ± (С0,25х10-2 + 0,01 нФ) | 0,1 пФ | 10...1000 Гц | 20 кГц |
| 11. 32,9999 нФ | ± (С 0,25х10-2 + 0,01 нФ) | ± (С0,25х10-2 + 0,01 нФ) | 0,1 пФ | 10...1000 Гц | 8 кГц |
| 33...109,999 нФ | ± (С 0,25х10-2 + 0,01 нФ) | ± (С0,25х10-2 + 0,01 нФ) | 1 пФ | 10...1000 Гц | 4 кГц |
| 110 . 329,999 нФ | ± (С 0,25х10-2 + 0,03 нФ) | ± (С0,25х10-2 + 0,03 нФ) | 1 пФ | 10...1000 Гц | 2,5 кГц |
| 0,33...1,09999 мкФ | ± (С 0,25х10-2 + 1 нФ) | ± (С0,25х10-2 + 1 нФ) | 10 пФ | 10...600 Гц | 1,5 кГц |
| 1,1. 3,29999 мкФ | ± (С 0,25х10-2 + 3 нФ) | ± (С0,25х10-2 + 3 нФ) | 10 пФ | 10...300 Гц | 800 Гц |
| 3,3...10,9999 мкФ | ± (С 0,25х10-2 + 10 нФ) | ± (С0,25х10-2 + 10 нФ) | 100 пФ | 10...150 Гц | 450 Гц |
| 11. 32,9999 мкФ | ± (С0,4х10-2 + 30 нФ) | ± (С0,4х10-2 + 30 нФ) | 100 пФ | 10...120 Гц | 250 Гц |
| 33...109,999 мкФ | ± (С 0,45х10-2 + 100 нФ) | ± (С0,45х10-2 + 100 нФ) | 1 нФ | 10...80 Гц | 150 Гц |
| 110 . 329,999 мкФ | ± (С 0,45х10-2 + 300 нФ) | ± (С0,45х10-2 + 300 нФ) | 1 нФ | 0.50 Гц | 80 Гц |
| 0,33...1,09999 мФ | ± (С 0,45х10-2 + 1000 нФ) | ± (С0,45х10-2 + 1000 нФ) | 10 нФ | 0.20 Гц | 45 Гц |
| Диапазон | Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С | Разрешение | Допустимая частота или скорость заряда-разряда | ||
| 5522А | 5520А | Для заявленной спецификации | Типовая для погрешности < 0,5 % | ||
| 1,1...3,2999 мФ | ± (С 0,45х10-2 + 3000 нФ) | ± (С0,45х10-2 + 3000 нФ) | 10 нФ | 0.6 Гц | 30 Гц |
| 3,3...10,9999 мФ | ± (С 0,45х10-2 + 10000 нФ) | ± (С0,45х10-2 + 10000 нФ) | 100 нФ | 0.2 Гц | 15 Гц |
| 11...32,9999 мФ | ± (С 0,75х10-2 + 30000 нФ) | ± (С0,75х10-2 + 30000 нФ) | 100 нФ | 0.0,6 Гц | 7,5 Гц |
| 33...110 мФ | ± (С1,1х10-2 + 100 мкФ) | ± (С1,1х10-2 + 100 мкФ) | 10 мкФ | 0.0,2 Гц | 3 Гц |
Примечание:
С - значение воспроизводимой емкости
Таблица 9 - Мощность переменного тока (диапазон частот: 45 Гц.. .65 Гц), коэффициент мощности (РР) = 1._
| Модель | Диапазон напряжения | Пределы допускаемой основной погрешности при температуре окружающего воздуха(21± 2)°С | |||
| Диапазон силы тока | |||||
| 3,3...8,999 мА | 9...32,999 мА | 33...89,99 мА | 90...329,99 мА | ||
| 5522А | 33...329,999 мВ | ± Р0,14х10-2 | ± Р0,1х10-2 | ± Р0,14х10-2 | ± Р0,1х10-2 |
| 330 мВ...1020 В | ± Р0,12х10-2 | ± Р0,08х10-2 | ± Р0,12х10-2 | ± Р0,08х10-2 | |
| 5520А | 33...329,999 мВ | ± Р0,14х10-2 | ± Р0,1х10-2 | ± Р0,14х10-2 | ± Р0,1х10-2 |
| 330 мВ...1020 В | ± Р0,12х10-2 | ± Р0,08х10-2 | ± Р0,12х10-2 | ± Р0,08х10-2 | |
| 0,33...0,8999 А | 0,9...2,1999 А | 2,2...4,4999 А | 4,5...20,5 мА | ||
| 5522А | 33...329,999 мВ | ± Р0,13х10-2 | ± Р0,11х10-2 | ± Р0,13х10-2 | ± Р0,11х10-2 |
| 330 мВ...1020 В | ± Р0,11х10-2 | ± Р0,09х10-2 | ± Р0,12х10-2 | ± Р0,1х10-2 | |
| 5520А | 33...329,999 мВ | ± Р0,13х10-2 | ± Р0,11х10-2 | ± Р0,13х10-2 | ± Р0,16х10-2 |
| 330 мВ...1020 В | ± Р0,11х10-2 | ± Р0,09х10-2 | ± Р0,12х10-2 | ± Р0,19х10-2 | |
Примечание:
Р - значение воспроизводимой мощности
Таблица 10 - Режим воспроизведения напряжения на нагрузках 50 Ом, 1 МОм.
| Напряжение постоянного тока | Прямоугольный сигнал [1] | ||||
| Нагрузка 50 Ом Нагрузка 1 МОм | Нагрузка 50 Ом | Нагрузка 1 МОм | |||
| Амплитудные характеристики | |||||
| Диапазон | от 0 В до ± 6,6 В | от 0 В до ± 130 В | от ± 1 мВ до ± 6,6 В [2] | от ± 1 мВ до ± 130 В [2] | |
| Разрешающая способность | Диапазон 1 мВ до 24,999 мВ 25 мВ до 109,99 мВ 110 мВ до 2,1999 В 2,2 В до 10,999 В 11 В до 130 В | Разрешение 1 мкВ 10 мкВ 100 мкВ 1 мВ 10 мВ | |||
| Диапазон регулировки | непрерывная регулировка | ||||
| Пределы допускаемой абсолютной погрешности воспроизведения напряжения | ± (0,0025 х Ивых + 40 мкВ) | ± (0,0005 х ивык + 40 мкВ) | ± (0,0025 х ИвЬК + 40 мкВ) | ± (0,001 х Ивых + 40 мкВ) [3] | |
| Характеристики частоты прямоугольного сигнала | |||||
| Диапазон | 10 Гц до 10 кГц | ||||
| Пределы допускаемой относительной погрешности установки частоты сигнала прямоугольной формы | ± f-2,5 х 10-6 | ||||
Примечания:
f - значение частоты прямоугольного сигнала,
Цвых - значения напряжения сигнала прямоугольной формы_
[1] Положительной или отрицательной полярности._
[2] Пиковые значения напряжения._
[3] Для прямоугольного сигнала частоты выше 1 кГц, ± (0,0025 х ивых + 40 мкВ).
Таблица 11 - Режим формирования сигнала с малым временем нарастания.
| Характеристики сигнала на нагрузке 50 Ом | Пределы допускаемой абсолютной погрешности | |
| Время нарастания | < 300 пс | (+ 0 пс / - 100 пс) |
| Амплитудный диапазон [1] | 5,0 мВ до 2,5 В | ± (0,02 х ивых + 200 мкВ) |
| Разрешающая способность по амплитуде | 4 разряда | |
| Диапазон регулировки амплитуды | ± 10 % относительно фиксированных точек (указаны ниже) | |
| Фиксированные точки амплитуды | 5 мВ, 10 мВ, 25 мВ, 50 мВ, 60 мВ, 80 мВ, 100 мВ, 200 мВ, 250 мВ, 300 мВ, 500 мВ, 600 мВ, 1 В, 2,5 В | |
| Диапазон частот | 1 кГц до 10 МГц [2] | ± (f -2,5 х 10-6) |
| Дрожание границы запуска | < 5 пс | |
| Выброс и неравномерность вершины импульса [2] | до 2 нс | < (0,03 х ивых + 2 мВ) |
| 2 до 5 нс | < (0,02 х ивых + 2 мВ) | |
| 5 до 15 нс | < (0,01 х ивых + 2 мВ) | |
| после 15 нс | < (0,005 х ивых + 2 мВ) | |
| Скважность | 45 % до 55 % | |
Примечания:
f - значение частоты прямоугольного сигнала,
UBbix - значения напряжения сигнала прямоугольной формы
[1] Пиковые значения напряжения
[2] Выше 2 МГц, время нарастания < 350 пс
Таблица 12 - Режим генератора синусоидального напряжения.
| Характеристики синусоидального напряжения на нагрузке 50 Ом | Частотный диапазон | ||||
| 50 кГц (опорная частота) | от 50 кГц до 100 МГц | от 100 МГц до 300 МГц | от 300 МГц до 600 МГц | от 600 МГц до 1100 МГц | |
| Амплитудные характеристики (для измерения полосы пропускания осциллографов) | |||||
| Диапазон [1] | от 5 мВ до 5,5 В | от 5 мВ до 3,5 В | |||
| Разрешающая способность | < 100 мВ: 3 разряда > 100 мВ: 4 разряда | ||||
| Регулировка диапазона | Непрерывная регулировка | ||||
| Пределы допускаемой абсолютной погрешности воспроизведения напряжения | ± (0,02 х ивых + 300 мкВ) | ± (0,035 ивых + 300 мкВ) | ± (0,04 х ивых + 300 мкВ) | ± (0,06 х ивых + 300 мкВ) | ± (0,07 х ивых + 300 мкВ) |
| Неравномерность АЧХ (относительно 50 кГц) | — | ± (0,015 х ^ых + 100 мкВ) | ± (0,02 х ^ых + 100 мкВ) | ± (0,04 х ^ых + 100 мкВ) | ± (0,05 х ^ых + 100 мкВ) |
| Кратковременная нестабильность амплитуды | ± 0,01 х ивых за 1 час | ||||
| Частотные характеристики | |||||
| Разрешающая способность | 10 кГц 100 кГц | ||||
| Пределы допускаемой относительной погрешности установки частоты | ± f -2,5 x 10-6 |
| Значения уровня гармонических составляющих синусоидального напряжения | |
| 2-ая гармоника | < -33 дБ относительно уровня напряжения основной частоты |
| 3-я и высшие гармоники | < -38 дБ относительно уровня напряжения основной частоты |
Примечания:
f - значение частоты прямоугольного сигнала,
ивых - значения напряжения сигнала прямоугольной формы
[1] Пиковые значения напряжения
| Таблица 13 - Режим форми | рования временных маркеров. | ||||
| Параметры временных маркеров на нагрузке 50 Ом | от 50 мс до 5 с | от 100 нс до 20 мс | от 20 нс до 50 нс | 10 нс | от 1 нс до 5 нс |
| Пределы допускаемой абсолютной погрешности установки периода следования временных маркеров | ± (25 + 1000 x t) x 10-6, [1] | ± 2,5 x 10-6 x t | ± 2,5 x 10-6 x t | ± 2,5 x 10-6 x t | ± 2,5 x 10-6 x t |
| Форма сигнала | Меандр или пиковая | Пиковая, меандр, прямоугольная со скважностью | Меандр или пиковая | Меандр или синусоидальное напряжение | Синусоидальное напряжение |
| Уровень напряжения, [2] | > 1 В | > 1 В | > 1 В | >1 В | > 1 В |
| Дискретность установки периода следования временных маркеров | 1-2-5 от 2 нс до 5с | ||||
| Диапазон регулировки периода следования временных маркеров [3] | > ± 10 % относительно фиксированной точки (указаны выше) | ||||
Примечания:
t- значение периода следования временных маркеров;
[1] t - установленный период следования в секундах;
[2] Пиковые значения напряжения;
[3] Пределы допускаемой абсолютной погрешности установки периода следования временных маркеров при плавной регулировке составляют ± 50 x 10-6 x tфиксир.
Таблица 14 - Режим генератора сигналов сложной формы.
| Характеристики генератора сигналов | Прямоугольный, синусоидальный и треугольный сигнал на нагрузке 50 Ом или 1 МОм |
| Амплитуда | |
| Диапазон | на 1 МОм: от 1,8 мВ до 55 В на 50 Ом: от 1,8 мВ до 2,5 В |
| Пределы допускаемой абсолютной погрешности установки амплитуды сигнала при частоте от 10 Гц до 10 кГц | ± (0,03 x UBbix + 100 мкВ) |
| Дискретность установки амплитуды | 1-2-5 |
| Пределы установки смещения постоянного напряжения | 0 до ± 0,40 x ивых [1] |
| Частота | |
| Диапазон | 10 Гц до 100 кГц |
| Разрешающая способность | 4 или 5 разрядов в зависимости от частоты |
| Пределы допускаемой абсолютной погрешности установки частоты сигнала | ± (25 x 10-6 x f + 15 мГц) |
Примечания:
f - значение частоты выходного сигнала; ивых - значения напряжения выходного сигнала;
[ 1 ] Среднеквадратическое значение напряжения смещения и синусоидального напряжения не должно превышать 30 В
Таблица 15 - Режим генератора импульсов.
| Характеристики генератора импульсов | Положительный импульс на нагрузке 50 Ом |
| Время нарастания и спада | < 1,5 нс |
| Значения устанавливаемых амплитуд | 2,5 В, 1 В, 250 мВ, 100 мВ, 25 мВ, 10 мВ |
| Длительность импульса | |
| Диапазон | 4 нс до 500 нс [1] |
| Предел допускаемой абсолютной погрешности установки длительности импульса | ± (0,05 х т + 2 нс) [2] |
| Период импульса | |
| Диапазон | 20 мс до 200 нс (50 Гц до 5 МГц) |
| Разрешающая способность | 4 или 5 разрядов в зависимости от частоты и длительности |
| Пределы допускаемой относительной погрешности установки периода в фиксированных точках | ± 2,5 х Т х 10-6 |
Примечания:
т - значение длительности импульса;
Т - значение периода импульса;
[ 1 ] Длительность импульса не превышает 40 % от периода.
[2] Погрешность длительности импульса для периодов меньше 2 мкс не нормируется.
Таблица 16 - Режим измерения входного сопротивления осциллографа.
| Выбор сопротивления входа осциллографа | 50 Ом | 1 МОм |
| Диапазон измерений | 40 Ом до 60 Ом | 500 кОм до 15 МОм |
| Предел допускаемой относительной погрешности измерения сопротивления | ± 0,001 х R | ± 0,001 х R |
Примечание:
R - значение входного сопротивления осциллографа
Таблица 17 - Режим измерения входной емкости осциллографа.
| Выбор сопротивления входа осциллографа | 1 МОм |
| Диапазон измерений | 5 пФ до 50 пФ |
| Предел допускаемой абсолютной погрешности измерения емкости | ± (0,05 х Сизм + 0,5 пФ) [1] |
| [1] Измерения делаются в течение 30 минут после обнуления. Осциллограф должен быть подключен как минимум за пять минут до проведения измерений емкости, включая обнуление. | |
Таблица 18 - Дополнительные технические характеристики калибраторов.
| Параметр | Значение параметра |
| Масса, кг, не более | 22 |
| Потребляемая мощность, В • А, не более | 600 |
| Г абаритные размеры, мм | 178 х 432 х 473 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | 15 - 35 |
| - относительная влажность, % | 80 |
Наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель корпуса калибратора в виде наклейки со стойким к истиранию покрытием.
Комплектность средств измерений
Таблица 19 - Комплектность калибраторов.
| Наименование | Количество |
| Калибратор | 1 |
| Сетевой шнур | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
Осуществляется по документу МП-322/447-2012, «Калибраторы многофункциональные Fluke 5522А (5520А). Методика поверки», утвержденному ФБУ «Ростест-Москва» в 2012 году.
Перечень основных средств, применяемых при поверке:
- Осциллограф TDS 3052 (Госреестр № 19295-00);
- Компаратор напряжений Р3017 (Госреестр № 9706-84), 10 нВ - 10 В; 0,0002 %;
- Делитель напряжений Р3027 (Госреестр № 9625-84), (1:10; 1:100; 1:1000); 0,0002 %;
- Набор мер электрического сопротивления 0,001 Ом - 100 кОм, КТ 0,002;
- Вольтметр-калибратор многофункциональный ВК2-40 (Госреестр № 14955-95) в режиме измерения электрического сопротивления 0,1 мОм - 1 ГОм;
- Милливольтметр В3-60, 10 мкВ - 1000 В, 20 Гц - 100 кГц, 0,035 - 0,2 %;
- Комплекты термоэлектрических преобразователей напряжения ПНТЭ-6А (Госреестр № 5412-76), ТПН-1, КПП-1 1-го разряда;
- Мост переменного тока Р5083 (Госреестр № 10321-85), 1 x 10-16 - 1 Ф,
100 Гц - 100 кГц, 0,02 - 5 %;
- Частотомер электронно-счетный вычислительный Ч3-64 (Г осреестр № 9135-83),
0,01 Гц - 100 МГц, ± 10-8 x f;
- Мультиметр Wavetek 4950 (Госреестр № 15805-96); 1 мВ - 1000 В, 20 Гц - 10 кГц, SU = ± 0,003 %;
- Нагрузка коаксиальная Э9-159; КСВН = 1,0 ± 0,025; 8 = 1,0 %;
- Осциллограф стробоскопический вычислительный С9-9 (Госреестр № 8872-82);
- 1 - 18 ГГц; 5 - 200 мВ/дел; (10 пс - 10 мкс)/дел;
- Вольтметр Ф5263 (Госреестр № 9003-83); 1мкВ - 300 В; 0,01 мА - 1 А; 8 = 0,5 %;
- Вольтметр диодный компенсационный В3-49 (Госреестр № 5477-76), 1 разряд; 10 мВ -100В; 20 Гц - 1 ГГц; 8 = 0,2 %;
- Измеритель мощности М3-54 (Госреестр № 7058-79); 10-4 -1 Вт; 0,02 - 17,85 ГГц; КСВН=1,15;
- Набор аттенюаторов ДК2-70(Госреестр № 10692-86); 0 - 12 ГГц; 8 = 0,3 - 1 дБ;
- Анализатор спектра НР 8596 Е (Госреестр № 16244-97); 9 кГц - -12,8 ГГц; 8 = 2,7 дБ;
- Магазин сопротивлений Р40108 (Госреестр № 9381-83); 100 кОм - 100 МОм; 8 = 0,02 %;
- Магазины сопротивлений Р4831 (Госреестр № 6332-77); 0,1 Ом - 100 кОм; 8=0,02 %;
- Мера емкостей Р597 (Госреестр № 2684-70); 1пФ - 1 мкФ; 8=0,05 - 0,2 %.
Методы измерений с помощью калибраторов указаны в руководстве по эксплуатации на калибраторы многофункциональные Fluke 5522А (5520А).
Нормативные и технические документы, устанавливающие требования к калибраторам
- ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 x 10-16 - 30 А».
- ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».
- ГОСТ 8.028-86 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления».
- ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости».
- ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
- МИ 1940-88 «ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1 x 10-8 до 25 А в диапазоне частот 20 - 1 x 106 Гц».
- МИ 1935-88 «ГСИ. Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот 1x10-2 - 3x109 Гц».
- Техническая документация фирмы «Fluke Corporation», США.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 4987 |
| Поверителей | 27 |
| Актуальность данных | 18.11.2024 |
