| Номер в госреестре | 51161-12 |
| Наименование СИ | Приборы для поверки квадрантов |
| Обозначение типа СИ | ППК |
| Изготовитель | ООО "Инженерно-метрологический центр "Микро", г.С.-Петербург |
| Год регистрации | 2012 |
| Срок свидетельства | 13.09.2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |

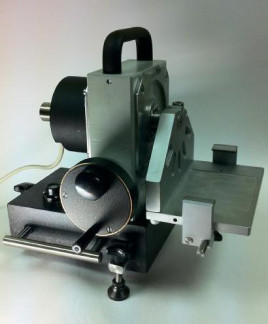

Приборы для поверки квадрантов ППК (далее - приборы) предназначены для поверки квадрантов оптических КО-10, КО-ЗО, КО-бО, КО-бОМ и клинометров (инклинометров) в измерительных лабораториях.
Основными частями приборов для поверки квадрантов ППК являются основание с регулируемыми опорами и прецизионное поворотное устройство, соединенное с оптоэлектронным круговым преобразователем. Шпиндель поворотного устройства вращается в прецизионных подшипниках. На правом конце шпинделя крепится столик для установки поверяемого квадранта. Вращение шпинделя осуществляется с помощью рукояток грубой и тонкой подачи.
Принцип работы прибора заключается в следующем: шпиндель поворотного устройства устанавливается в нулевое положение по показаниям кругового преобразователя, после чего на столик устанавливается поверяемый квадрант, шкала которого выставлена точно в нулевое положение, а уровень квадранта находится в среднем положении. Затем, вращением наружного лимба и наводящего винта квадранта, по оптической шкале квадранта выставляется угол ai, соответствующий поверяемой точке. После этого вращением рукоятки грубой и тонкой подачи прибора столик с установленным квадрантом тоже поворачивается на угол ai, пока пузырек основного уровня квадранта не вернется среднее положение. Угол поворота шпинделя, к которому прикреплен столик с установленным на нем квадрантом, отсчитывается оптоэлектронным круговым преобразователем, который непосредственно подключен к компьютеру для регистрации углов поворота шпинделя. Таким образом, погрешность квадранта определяется как разность показаний квадранта и прибора.
Приборы для поверки квадрантов ППК имеют в своем составе ПО КВАДРАНТ, используемое для получения и обработки данных с оптоэлектронного кругового преобразователя. ПО функционирует на базе персонального компьютера с операционной системой Windows XP или Windows 7.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| КВАДРАНТ | КВАДРАНТ.ехе | v. 1.0 | 2ecaaefe8639f68ced 8af8333674aa5d | MD5 |
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «С» по МИ 3286-2010
| Наименование параметра | Значение параметра |
| Диапазон измерений углов,... ° | от 0 до 360 |
| Дискретность отсчета,... '' | 1 |
| Пределы допускаемой абсолютной погрешности прибора,... '' | ±3 |
| Вариация показаний,... '' | 2 |
| Г абаритные размеры прибора, не более, мм -ширина -глубина -высота | 350 250 280 |
| Масса прибора, не более, кг | 20 |
| Условия эксплуатации: Диапазон рабочих температур,. °С Относительная влажность воздуха, % | 20±2 не более 80 без конденсата |
Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и на корпус прибора.
| Наименование | Количество |
| 1) Прибор для поверки квадрантов ИИК | 1 шт. |
| 2) Ящик укладочный | 1 шт. |
| 3) Приспособление для установки меры плоского угла, применяемой для поверки прибора | 1 шт. |
| 4) Персональный компьютер | 1 шт. |
| 5) Программное обеспечение на CD-диске | 1 шт. |
| 6) Принтер (по заказу потребителя) | 1 шт. |
| 7) Руководство по эксплуатации | 1 экз. |
| 8) Методика поверки | 1 экз. |
осуществляется в соответствии с документом МП 51161-12 «Приборы для поверки квадрантов ППК. Методика поверки», разработанным ООО ИМЦ «Микро» и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в июне 2012 года.
Основное поверочное оборудование: мера плоского угла призматическая, тип 4, 12 граней, разряд 2; автоколлиматор АКУ-0,2.
Методики измерений изложены в документе «Приборы для поверки квадрантов ППК. Руководство по эксплуатации. ППК000РЭ» в разделе «Применение прибора».
Нормативные документы, устанавливающие требования приборам для поверки квадрантов ППК
8.016-81 ГСИ. Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла
Технические условия ООО ИМЦ «Микро» ТУ 3943-005-25892761-2011
Выполнение работ и (или) оказание услуг по обеспечению единства измерений
| Зарегистрировано поверок | 175 |
| Поверителей | 11 |
| Актуальность данных | 18.09.2024 |
