| Номер в госреестре | 51163-12 |
| Наименование СИ | Установки для измерений диаметров осей |
| Обозначение типа СИ | AXM-200 |
| Изготовитель | "Simmons Machine Tool Corp.", США |
| Год регистрации | 2012 |
| Срок свидетельства | 13.09.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки для измерений диаметров осей AXM-200 (далее - установки) предназначены для измерений линейных размеров осей железнодорожных колёсных пар.

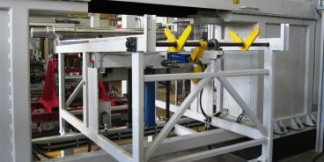

Установка состоит из двух модулей, одним из которых является станина, на которой смонтированы держатели осей стороны В (левая) и стороны А (правая), верхняя поперечная балка и шкаф питания. Второй модуль представляет из себя систему загрузки/разгрузки осей, на которой смонтирован подъемник.
Все измерения выполняются с помощью четырех бесконтактных лазерных датчиков Micro-Epsilon OptoControl 2600 с каждой стороны установки. С помощью светодиодного источника создается параллельная световая завеса. Камера на приборах с зарядовой связью (ПЗС-матрица) в приемной части измеряет контур цели, образованный тенью. Управление датчиком выполняет контроллер, связанный с графическим дисплеем, который осуществляет функции управления и измерений. Вычисляя наклон точек профиля, определяют переходные точки, используемые для вычисления длины элементов оси. В течение цикла измерений производится продольное сканирование оси для определения длины и местоположения концов оси, шеек, предподступичных и подступичных частей. После определения мест этих конструктивных элементов, на нескольких осях выполняется измерение каждого конструктивного элемента в местах, определенных при сканировании. На дисплее отображается значения длины, диаметра, и отклонения от формы каждой оси. Измеренные размеры сравниваются с допустимыми предельными значениями, после чего поступает сообщение обо всех размерах, которые вышли за пределы допуска.
Программное обеспечение Simmons Axle Properties Identification System управляет процессом измерений, анализирует данные измерений и выполняет вычисления параметров. В программной оболочке функции, дающие возможность изменения программного обеспечения пользователем, отсутствуют.
Программное обеспечение обрабатывает поток данных измерения внутри измерительных лазерных головок и направляет эти исходные данные на промышленный компьютер, расположенный внутри распределительного шкафа.
Идентификационные данные программного обеспечения приведены в таблице:
| Наименование программного обеспечения | Идентификационн ое наименование программного обеспечения | Номер версии (идентификацио нный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Simmons Axle Properties Identification System | AXM-200.exe | v.7.1.0.0 | ae5650a9bf88a0622 9683751fd998839 | MD5 |
Уровень защиты программного обеспечения оценивается как «С» по МИ 3286-2010
| Измеряемые параметры | Диапазон измерений | Пределы допускаемой абсолютной погрешности (мм) |
| Диаметр, мм | От 117,5 до 225,0 | ±0,0035 |
| Длина оси, мм | От 1930,0 до 2565,4 | ± 0,125 |
| Длина шейки оси, мм | От 25,0 до 1282,7 | ± 0,100 |
| Длина предподступичной части, мм | От 25,0 до 1257,7 | ± 0,160 |
| Длина подступичной части | От 25,0 до 1232,7 | ± 0,310 |
| Расстояние между упорными торцами предподступичных частей, мм | От 50,0 до 2515,4 | ± 0,140 |
| Отклонение от круглости, мкм | От 0 до 20,0 | ± 0,002 |
| Полное биение, мкм | От 0 до 40,0 | ± 0,010 |
| Прямолинейность, мкм | От 0 до 20,0 | ± 0,003 |
| Отклонение профиля продольного сечения, мкм | От 0 до 20,0 | ± 0,0035 |
Габаритные размеры, мм не более: Длина, 1092;
Ширина 8128;
Высота 2435
Масса, кг, не более 9080
Диапазон рабочих температур,. °С 20 ±5
Относительная влажность воздуха, %, не более 80
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом, а также на нижнюю переднюю часть станины методом наклейки.
| Наименование | Кол-во |
| Установка для измерения диаметров осей AXM-200 | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется в соответствии с документом «Установки для измерения диаметров осей AXM-200. Методика поверки» разработанным и утвержденным ФГУП «ВНИИМС» в феврале 2012 г.
Основные средства поверки:
-штангенциркуль ШЦ-11-2000 - 0,05 ГОСТ 166;
-штангенглубиномер ШГЦ-300 - 0,05 ГОСТ 162;
-скоба индикаторная СИ -200 по ГОСТ 11098;
- ось колесной пары РУ1Ш по ГОСТ 22780-93.
Метод измерений изложен в документе «Установки для измерений диаметров осей AXM-200. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к установке для измерений диаметров осей AXM-200
МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-6 .50 м и длин волн в диапазоне 0,2 . 50 мкм»
Техническая документация фирмы - изготовителя.
