Государственный реестр средств измерений

Датчики весоизмерительные тензорезисторные C11, 51168-12

Датчики весоизмерительные тензорезисторные С11 (далее ╞ датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.
Документы
Карточка СИ
Номер в госреестре 51168-12
Наименование СИ Датчики весоизмерительные тензорезисторные
Обозначение типа СИ C11
Изготовитель "Deasar Sensors Ou", Эстония
Год регистрации 2012
Срок свидетельства 17.08.2022
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Датчики весоизмерительные тензорезисторные С11 (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.

Описание

Принцип действия датчиков основан на преобразовании воздействующего на него усилия в деформацию сжатия упругого элемента и преобразовании этой деформации с помощью тензорезисторов в аналоговый электрический сигнал, пропорциональный этому усилию.

Датчики состоят из упругого элемента, тензорезисторов, соединенных по мостовой схеме, присоединительных элементов и устройств термокомпенсации и нормирования. Датчики имеют следующее обозначение:

С

1 Х - ХХ ХХ

класс точности С2/С3

максимальная нагрузка, т

А - исполнение из конструкционной стали S - исполнение из нержавеющей стали

обозначение типа датчика

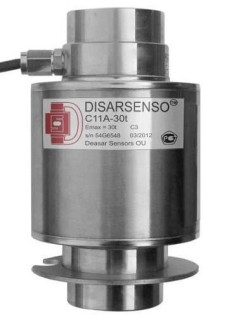

Рис. 1 Общий вид датчика С11 Метрологические и технические характеристики

Класс точности по ГОСТ Р 8.726-2010

C

Доля от пределов допускаемой погрешности весов (pLC)

0,7

Число поверочных интервалов (n)

2000; 3000

Номинальный относительный выходной сигнал, мВ/В

2,0±0,002

Минимальный поверочный интервал датчика (v min)

Emax/10000

Минимальная статическая нагрузка (Етш), кг

0

Входное сопротивление, Ом

700±20

Выходное сопротивление, Ом

706±7

Напряжение питания, В

от 10 до 12

Максимальное напряжение, В

15

Предел допустимой нагрузки (Ент), % от Етах

150

Диапазон рабочих температур, °С

от -40 до +50

Обозначение по влажности

Ш

Среднее время наработки на отказ

20000 ч

Кабель: диаметр 5 мм

длина: 8 м (5^10 т); 10 м (15 т); 12 м (20^25 т); 14 м (30 т); 16 м (40^50 т); 20 м (100 т)

Пределы допускаемой погрешности приведены в таблице 1. Таблица 1

Нагрузка, кг

Пределы допускаемой погрешности (mpe), кг

от 0 до 500 v вкл.

± 0,35 v

свыше 500 v до 2000 v вкл.

± 0,7 v

свыше 2000 v до 10000 v вкл.

± 1,05 v

Габаритные размеры и масса датчиков приведены в таблице 2. Таблица 2

Максимальная нагрузка (Emax)

Г абаритные размеры, не более, мм

Масса, кг, не более

диаметр

высота

5 т

76

140

3,2

10; 15; 20; 25; 30; 40; 50 т

76

150

3,6

100 т

95

260

4,8

Знак утверждения типа

Знак утверждения типа наносится фотохимическим способом на маркировочную табличку, расположенную на датчике, и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

В комплект поставки входят:

—    датчик в упаковочной таре (пенопластовый профиль, картонная коробка) - 1 шт.

—    руководство по эксплуатации (МА.427370.С11.РЭ) - 1 экз.

Поверка

осуществляется по Приложению В «Методика поверки» ГОСТ Р 8.726-2010.

Основные средства поверки - рабочие эталоны 1-го разряда по ГОСТ Р 8.663-2009 с пределами допускаемых значений доверительных границ относительной погрешности 5 = 0,01%; прибор для измерения выходного сигнала датчика (вольтметр-калибратор класса точности 0,005), гири класса точности М1 по ГОСТ 7328-2001.

Сведения о методиках (методах) измерений изложены в ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».

Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным тензорезисторным С11

1    ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний»;

2    ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы»;

3    ГОСТ Р 8.663-2009 «ГСИ. Государственная поверочная схема для средств измерений силы»;

4    Техническая документация фирмы «Deasar Sensors Ou», Эстония.

Рекомендации к применению

Осуществление торговли и товарообменных операций, выполнение государственных учетных операций.

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 07.12.2024
