Государственный реестр средств измерений

Датчики весоизмерительные тензорезисторные D2, 51169-12

51169-12
Датчики весоизмерительные тензорезисторные D2 (далее ╞ датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.
Документы
Карточка СИ
Номер в госреестре 51169-12
Наименование СИ Датчики весоизмерительные тензорезисторные
Обозначение типа СИ D2
Изготовитель "Deasar Sensors Ou", Эстония
Год регистрации 2012
Срок свидетельства 17.08.2022
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Датчики весоизмерительные тензорезисторные D2 (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.

Описание

Принцип действия датчиков основан на преобразовании воздействующего на него усилия в деформацию сдвига упругого элемента и преобразовании этой деформации с помощью тензорезисторов в аналоговый электрический сигнал, пропорциональный этому усилию.

Датчики состоят из упругого элемента, тензорезисторов, соединенных по мостовой схеме, присоединительных элементов и устройств термокомпенсации и нормирования. Датчики имеют следующее обозначение:

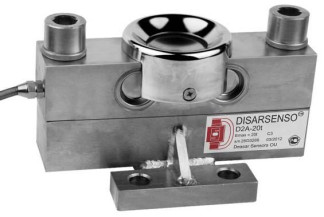

Рис. 1 Общий вид датчика D2 (1-40 т) Рис. 2 Общий вид датчика D2 (50; 100 т) Метрологические и технические характеристики

Класс точности по ГОСТ Р 8.726-2010

C

Доля от пределов допускаемой погрешности весов (pLC)

0,7

Число поверочных интервалов (n)

3000

Номинальный относительный выходной сигнал, мВ/В

2,0±0,002

Минимальный поверочный интервал датчика (v min)

Emax/10000

Минимальная статическая нагрузка (ЕШщ), кг

0

Входное сопротивление, Ом

750±10

Выходное сопротивление, Ом

703±5

Напряжение питания, В

от 10 до 12

Максимальное напряжение, В

15

Предел допустимой нагрузки (Е1;ш), % от Етах

150

120 (40;50;100т)

Диапазон рабочих температур, °С

от -40 до +50

D2 Х - ХХ

| максимальная нагрузка, т

А - исполнение из конструкционной стали

S - исполнение из нержавеющей стали

обозначение модификации

Обозначение по влажности

Ш

Среднее время наработки на отказ

20000 ч

Кабель: диаметр 6 мм

длина 5,2/8м (1-10т), 10м (15т), 10/12м (20т), 12/15м (25т), 12/16 (30т),

16м (40-50т), 18м (100т)

Пределы допускаемой погрешности приведены в таблице 1.

Таблица 1

Нагрузка, кг

Пределы допускаемой погрешности (mpe), кг

от 0 до 500 v вкл.

± 0,35 v

свыше 500 v до 2000 v вкл.

± 0,7 v

свыше 2000 v до 10000 v вкл.

± 1,05 v

Г абаритные размеры и масса датчиков приведены в таблице 2 Таблица 2

Максимальная нагрузка (Emax)

Г абаритные размеры, мм

Масса, кг, не более

ширина

высота

1, 2 т

200

143

9,8

3, 5 т

224

169

10,3

10, 15, 20, 25, 30, 40 т

240

231

16,7

50 т

340

262

28,0

100 т

500

326

61,0

Знак утверждения типа

Знак утверждения типа наносится фотохимическим способом на маркировочную табличку, расположенную на датчике, и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

В комплект поставки входят:

—    датчик в упаковочной таре (пенопластовый профиль, картонная коробка) - 1 шт.

—    руководство по эксплуатации (МЛ.427370.Б2.РЭ) - 1 экз.

Поверка

осуществляется по Приложению В «Методика поверки» ГОСТ Р 8.726-2010.

Основные средства поверки - рабочие эталоны 1-го разряда по ГОСТ Р 8.663-2009 с пределами допускаемых значений доверительных границ относительной погрешности 5 =

0,01%; прибор для измерения выходного сигнала датчика (вольтметр-калибратор класса точности 0,005), гири класса точности М1 по ГОСТ 7328-2001.

Сведения о методиках (методах) измерений изложены в ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».

Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным тензорезисторным D2

1    ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний»;

2    ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы»;

3    ГОСТ Р 8.663-2009 «ГСИ. Государственная поверочная схема для средств измерений силы»;

4    Техническая документация фирмы «Deasar Sensors Ou», Эстония.

Рекомендации к применению

Осуществление торговли и товарообменных операций, выполнение государственных учетных операций
