Трансформаторы напряжения НОЛ-6 У3, НОЛ-10 У3, ЗНОЛ-6 У3, ЗНОЛ-10 У3, ЗНОЛ-35 У1, 51177-18

Назначение

Трансформаторы напряжения НОЛ-6, НОЛ-10 - незаземляемые, предназначены для установки в комплектные распределительные устройства (КРУ) внутренней и наружной установки, в камеры одностороннего обслуживания (КСО), являются комплектующими изделиями. Трансформаторы обеспечивают питание приборов учета электроэнергии, контрольно-измерительной аппаратуры, релейных (микропроцессорных) защит, автоматики и используются, когда не требуется контроль и измерение фазных напряжений в сетях 6, 10 или 35 кВ соответственно.

Трансформаторы напряжения ЗНОЛ-6, ЗНОЛ-10, ЗНОЛ-35 - заземляемые, предназначены для установки в комплектные распределительные устройства (КРУ) внутренней и наружной установки, в камеры одностороннего обслуживания (КСО), являются комплектующими изделиями. Трансформаторы обеспечивают питание приборов учета электроэнергии, контрольно-измерительной аппаратуры, релейных (микропроцессорных) защит, автоматики, и используются, когда требуется измерение фазных напряжений и контроль изоляции сети 6, 10 или 35 кВ соответственно.

Описание

Трансформаторы выполнены в виде опорной конструкции. Корпус трансформаторов изготавливается из эпоксидного компаунда, который одновременно является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий.

Расположение выводов трансформаторов НОЛ:

-    выводы первичной обмотки «А», «X» расположены на верхней части трансформатора;

-    выводы вторичных обмоток «а», «х» располагаются в нижней части трансформатора на клеммной колодке.

Расположение выводов трансформаторов ЗНОЛ:

-    высоковольтный вывод «А» первичной обмотки расположен на верхней части трансформатора;

-    выводы вторичных обмоток «а», «х», «ад», «хд» и заземляемый вывод «X» первичной обмотки располагаются в нижней части трансформатора и имеют несколько вариантов исполнения, в зависимости от количества вторичных обмоток и конструктивного исполнения трансформатора.

Трансформаторы имеют болт заземления, который расположен на основании. Для исполнений без металлического основания болт заземления располагается на корпусе трансформатора.

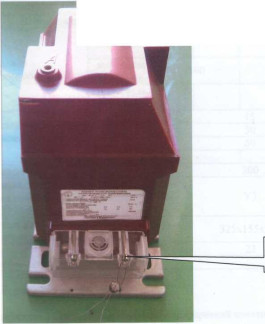

Трансформаторы комплектуются прозрачной пластмассовой крышкой для закрытия и пломбирования выводов измерительной обмотки, защиты от несанкционированного доступа. Фотографии общего вида трансформаторов приведены на рисунках 1 и 2.

Программное обеспечение

отсутствует.

Технические характеристики

Метрологические характеристики приведены в таблице 1.

Таблица 1

Основные технические характеристики приведены в таблице 2.

Таблица 2

Знак утверждения типа

наносится печатным способом на титульный лист эксплуатационной документации.

Комплектность

Комплектность трансформаторов приведена в таблице 3.

Таблица 3

Поверка

осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки:

аппарат К507 (регистрационный номер в Федеральном информационном фонде 3236-72); трансформатор напряжения измерительный лабораторный НЛЛ-6 (регистрационный номер в Федеральном информационном фонде 46942-11);

трансформатор напряжения измерительный лабораторный НЛЛ-10 (регистрационный номер в Федеральном информационном фонде 46942-11);

магазин нагрузок MP3025 (регистрационный номер в Федеральном информационном фонде 22808-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится в виде оттиска поверительного клейма (лейбла), наносится на нижнюю часть таблички измерительного трансформатора или в паспорт измерительного трансформатора или в свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к трансформаторам напряжения НОЛ-6 УЗ, НОЛ-10 УЗ, ЗНОЛ-6 УЗ, ЗНОЛ-10 УЗ, ЗНОЛ-35 У1

ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
