Машины координатные измерительные ACCURA, 51180-12

Машины координатные измерительные ACCURA (далее ╞ КИМ) предназначены для измерений геометрических размеров деталей сложной формы, отклонения формы и расположения поверхностей элементов деталей в лабораториях автомобильной, судостроительной и авиационной промышленности, приборо- и станкостроения.

Документы

Описание типа

Карточка СИ

Номер в госреестре	51180-12
Наименование СИ	Машины координатные измерительные
Обозначение типа СИ	ACCURA
Изготовитель	"Carl Zeiss Industrielle Messtechnik GmbH", Германия
Год регистрации	2012
Срок свидетельства	13.09.2017
МПИ (интервал между поверками)	1 год
Описание типа	скачать

Назначение

Машины координатные измерительные ACCURA (далее - КИМ) предназначены для измерений геометрических размеров деталей сложной формы, отклонения формы и расположения поверхностей элементов деталей в лабораториях автомобильной, судостроительной и авиационной промышленности, приборо- и станкостроения.

Описание

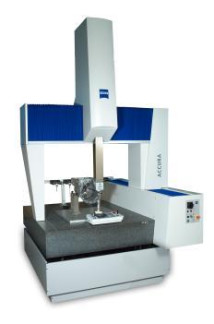

Машины координатные измерительные ACCURA изготавливаются в двух модификациях (ACCURA и ACCURA II) нескольких типоразмеров, отличающихся диапазоном измерений и точностными характеристиками. Три направляющие измерительной машины образуют декартову базовую систему координат X, Y, Z, в которой подвижно расположена трехмерная измерительная головка фирмы Zeiss.

КИМ могут быть оснащены щуповыми измерительными головками VAST gold, VAST XT gold, VAST XT, VAST DT, RDS, VAST XXT с набором щупов разного диаметра и формы, а также бесконтактными (оптическими или лазерными) сканирующими системами ViScan или LineScan. Возможна комплектация одной КИМ несколькими измерительными головками, в том числе, бесконтактными.

Перемещения центра щупа головки измеряются цифровыми измерительными системами, установленными вдоль каждой из осей, и соответствующими считывающими головками.

Перемещение измерительной головки по направляющим вдоль осей обеспечивается электродвигателями постоянного тока, питающимися от трех усилителей мощности двигателя сервомотора. Все электродвигатели, считывающие головки, измерительные шкалы, приводные механизмы и направляющие по осям закрыты защитными панелями. Машины оснащены неподвижным гранитным измерительным столом, установленным на антивибрационных опорах. КИМ снабжены встроенной системой компенсации температурных погрешностей.

Измерения производятся в ручном и микропроцессорном режимах. Ручной режим управления перемещением головки осуществляется при помощи джойстика пульта управления, микропроцессорный режим - от компьютера, устанавливаемого на компьютерный стол. На компьютерном столе установлено также и другое периферийное оборудование.

Программное обеспечение

КИМ ACCURA оснащены программным обеспечением Calypso.

Вычислительный алгоритм Calypso расположен в заранее скомпилированных бинарных файлах и не может быть модифицирован. Calypso блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать измеренные значения.

Идентш

икационные данные программного обеспечения приведены в таблице

Наименование

программного

обеспечения

Идентификационн ое наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой

идентификатор

программного

обеспечения

(защитный ключ-

заглушка)

Алгоритм

вычисления

цифрового

идентификатора

программного

обеспечения

Calypso

5.х

USB-ключ HASP

Бинарный

Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.

Главной защитой ПО является USB-ключ-заглушка. HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.

Защита программного обеспечения КИМ ACCURA соответствует уровню «С» по МИ 3286-2010

Тип КИМ	Габаритные размеры, мм			Диапазон измерений, мм			Масса, кг
Тип КИМ	длина	ширина	высота	X	Y	Z	Масса, кг
Accura 7/9/5	1725	1538	2790	Св. 0 до 700 вкл.	Св. 0 до 900 вкл.	Св. 0 до 500 вкл	1600
Accura 7/9/7	1725	1539	2883	Св. 0 до 700 вкл.	Св. 0 до 900 вкл.	Св. 0 до 700 вкл.	1650
Accura 9/12/7	2025	1714	2883	Св. 0 до 900 вкл.	Св. 0 до 1200 вкл.	Св. 0 до 700 вкл	2300
Accura 9/15/7	2325	1714	2883	Св. 0 до 900 вкл.	Св. 0 до 1500 вкл.	Св. 0 до 700 вкл.	2950
Accura 9/18/7	2625	1714	2883	Св. 0 до 900 вкл.	Св. 0 до 1800вкл.	Св. 0 до 700 вкл	3460
Accura 9/24/7	3225	1714	2883	Св. 0 до 900 вкл.	Св. 0 до 2400 вкл.	Св. 0 до 700 вкл.	4840
Accura 12/18/10	2925	2053	3597	Св. 0 до 1200 вкл.	Св. 0 до 1800 вкл.	Св. 0 до 1000 вкл	5920
Accura 12/24/10	3525	2053	3597	Св. 0 до 1200 вкл.	Св. 0 до 2400 вкл.	Св. 0 до 1000 вкл.	7180
Accura 12/30/10	4125	2053	3597	Св. 0 до 1200 вкл.	Св. 0 до 3000 вкл.	Св. 0 до 1000 вкл	9600
Accura 12/42/10	5325	2053	3597	Св. 0 до 1200 вкл.	Св. 0 до 4200 вкл.	Св. 0 до 1000 вкл.	13000
Accura 16/18/10	2940	2443	3868	Св. 0 до 1600 вкл.	Св. 0 до 1800 вкл.	Св. 0 до 1000 вкл	8000
Accura 16/24/10	3550	2453	3900	Св. 0 до 1600 вкл.	Св. 0 до 2400 вкл.	Св. 0 до 1000 вкл.	11000
Accura 16/30/10	4150	2453	3900	Св. 0 до 1600 вкл.	Св. 0 до 3000 вкл.	Св. 0 до 1000 вкл	13000
Accura 16/42/10	5350	2453	3900	Св. 0 до 1600 вкл.	Св. 0 до 4200 вкл.	Св. 0 до 1000 вкл.	17000
Accura 16/24/14	3550	2453	4295	Св. 0 до 1600 вкл.	Св. 0 до 2400 вкл.	Св. 0 до 1400 вкл	11000
Accura 16/30/14	4150	2453	4295	Св. 0 до 1600 вкл.	Св. 0 до 3000 вкл.	Св. 0 до 1400 вкл.	13000
Accura 16/42/14	5350	2453	4295	Св. 0 до 1600 вкл.	Св. 0 до 4200вкл.	Св. 0 до 1400 вкл	17000
Accura II 9/12/8	1940	1864	3246	Св. 0 до 900 вкл.	Св. 0 до 1200 вкл.	Св. 0 до 800 вкл.	3000
Accura II 9/14/8	2140	1867	3296	Св. 0 до 900 вкл.	Св. 0 до 1400вкл.	Св. 0 до 800 вкл	3700
Accura II 9/16/8	2340	1867	3296	Св. 0 до 900 вкл.	Св. 0 до 1600 вкл.	Св. 0 до 800 вкл.	4100
Accura II 9/18/8	2540	1867	3296	Св. 0 до 900 вкл.	Св. 0 до 1800вкл.	Св. 0 до 800 вкл	4300
Accura II 12/18/8	2540	2197	3296	Св. 0 до 1200 вкл.	Св. 0 до 1800 вкл.	Св. 0 до 800 вкл.	5200
Accura II 12/18/10	2540	2197	3550	Св. 0 до 1200 вкл.	Св. 0 до 1800 вкл.	Св. 0 до 1000 вкл	5900
Accura II 12/24/10	3140	2197	3550	Св. 0 до 1200 вкл.	Св. 0 до 2400 вкл.	Св. 0 до 1000 вкл.	8200
Accura II 12/30/10	3740	2197	3600	Св. 0 до 1200 вкл.	Св. 0 до 3000вкл.	Св. 0 до 1000 вкл	10800
Accura II 12/42/10	4940	2197	3600	Св. 0 до 1200 вкл.	Св. 0 до 4200 вкл.	Св. 0 до 1000 вкл.	14200

Accura II 16/24/10	3550	2453	3900	Св. 0 до 1600 вкл.	Св. 0 до 2400 вкл.	Св. 0 до 1000 вкл	11000
Accura II 16/30/10	4150	2453	3900	Св. 0 до 1600 вкл.	Св. 0 до 3000 вкл.	Св. 0 до 1000 вкл.	13000
Accura II 16/42/10	5350	2453	3900	Св. 0 до 1600 вкл.	Св. 0 до 4200 вкл.	Св. 0 до 1000 вкл	17000
Accura II 16/24/14	3550	2453	4295	Св. 0 до 1600 вкл.	Св. 0 до 2400 вкл.	Св. 0 до 1400 вкл.	11000
Accura II 16/30/14	4150	2453	4295	Св. 0 до 1600 вкл.	Св. 0 до 3000 вкл.	Св. 0 до 1400 вкл	13000
Accura II 16/42/14	5350	3067	4295	Св. 0 до 1600 вкл.	Св. 0 до 4200 вкл.	Св. 0 до 1400 вкл.	17000
Accura II 20/24/10	3140	3067	3600	Св. 0 до 2000 вкл.	Св. 0 до 2400 вкл.	Св. 0 до 1000 вкл	13300
Accura II 20/24/15	3740	3067	3600	Св. 0 до 2000 вкл.	Св. 0 до 2400 вкл.	Св. 0 до 1500 вкл.	22200
Accura II 20/30/10	3740	3067	3600	Св. 0 до 2000 вкл.	Св. 0 до 3000 вкл.	Св. 0 до 1000 вкл	15600
Accura II 20/30/15	4940	3067	3600	Св. 0 до 2000 вкл.	Св. 0 до 3000 вкл.	Св. 0 до 1500 вкл.	15400
Accura II 20/42/10	3140	3067	4544	Св. 0 до 2000 вкл.	Св. 0 до 4200 вкл.	Св. 0 до 1000 вкл	20700
Accura II 20/42/15	3740	3067	4550	Св. 0 до 2000 вкл.	Св. 0 до 4200 вкл.	Св. 0 до 1500 вкл.	13000

Тип КИМ	Предел допускаемой абсолютной объемной погрешности MPEe (L - длина, мм), мкм		Предел допускаемой абсолютной погрешности щуповой головки МРЕР, мкм
Тип КИМ	VAST XT gold/VAST gold	VAST XXT/RDS/XDT	VAST XT gold/VAST gold	VAST XXT/RDS/XDT
Accura 7/9/5 Accura 7/9/7 Accura 9/12/7 Accura 9/15/7 Accura 9/18/7 Accura 9/24/7	1,6+L/333	2,1 + L/300	1,7	1,7
Accura 12/18/10 Accura 12/24/10 Accura 12/30/10 Accura 12/42/10	2,2+L/300	2,9 + L/250	1,9	2,9
Accura 16/18/10 Accura 16/24/10 Accura 16/30/10 Accura 16/42/10	3,2+L/250	3,7 + L/200	3,2	3,7
Accura 16/24/14 Accura 16/30/14 Accura 16/42/14	3,5+L/250	4,2 + L/200	3,5	4,2
Accura II 9/12/8 Accura II 9/14/8 Accura II 9/16/8 Accura II 9/18/8	1,4+L/350	1,7 + L/333	1,7	1,7

Accura II 12/18/8	1,9+L/300	2,2 + L/300	1,9	1,9
Accura II 12/18/10
Accura II 12/24/10
Accura II 12/30/10
Accura II 12/42/10
Accura II 16/24/10	3,2+L/250	3,7 + L/200	3,2	3,7
Accura II 16/30/10
Accura II 16/42/10
Accura II 16/24/14	3,5+L/250	4,2 + L/200	3,5	4,2
Accura II 16/30/14
Accura II 16/42/14
Accura II 20/24/10	3,3 +L/300	5,2 + L/250	3,3	5,2
Accura II 20/24/15	3,9 +L/300	5,9 + L/200	3,9	5,5
Accura II 20/30/10	3,3 +L/300	5,2 + L/250	3,3	5,2
Accura II 20/30/15	3,9 +L/300	5,9 + L/200	3,9	5,5
Accura II 20/42/10	3,3 +L/300	5,2 + L/250	3,3	5,2
Accura II 20/42/15	3,9 +L/300	5,9 + L/200	3,9	5,5

Диапазон температур при поверке, °С -допускаемое изменение температуры	20±2 1 °С/ч; 2 °С/8 ч
Диапазон рабочих температур, °С	От +10 до +35
Относительная влажность воздуха, %	От 40 до 80 без конденсата
Расход воздуха, л/мин	500
Давление сжатого воздуха, кПа	620
Питание	230±23 В, 50-60 Гц, 1000 В А

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации КИМ типографским способом, а также на нижнюю боковую часть станины методом наклейки.

Комплектность

Наименование	Кол-во	Примечание
Машина координатная измерительная ACCURA	1 шт.
Пульт управления	1 шт.
Приспособления для закрепления измеряемой детали	1 компл.	По заказу
Комплект сменных измерительных наконечников	1 компл.	По заказу
Руководство по эксплуатации	1 экз.
Шкаф управления	1 шт.

Поверка

осуществляется в соответствии с МИ 2569-99 «Машины координатно-измерительные портального типа. Методика поверки».

Основные средства поверки: - концевые меры длины 4-го разряда по МИ 1604-87.

Сведения о методах измерений

Метод измерений изложен в документе «Машины координатно - измерительные ACCURA. Руководство по эксплуатации» Глава7 Режим измерений.

Нормативные и технические документы устанавливающие требования к машинам координатным измерительным ACCURA

МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-6 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм»

Техническая документация фирмы - изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
