| Номер в госреестре | 51180-19 |
| Наименование СИ | Машины координатные измерительные |
| Обозначение типа СИ | ACCURA |
| Изготовитель | "Carl Zeiss Industrielle Messtechnik GmbH", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 17.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины координатные измерительные ACCURA (далее КИМ) предназначены для измерений геометрических размеров деталей сложной формы, отклонения формы и расположения поверхностей элементов деталей.
Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали и последующих расчетах линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Три направляющие измерительной машины образуют декартову базовую систему координат X, Y, Z, в которой расположена трехмерная измерительная головка. Перемещения центра щупа головки измеряются цифровыми измерительными системами высокой разрешающей способности и точности. Конструкция машины портальная, с неподвижным гранитным измерительным столом, боковым приводом портала.
Перемещение измерительной головки по направляющим вдоль осей обеспечивается электродвигателями постоянного тока, питающимися от трех усилителей мощности двигателя сервомотора. Все электродвигатели, считывающие головки, измерительные шкалы, приводные механизмы и направляющие по осям закрыты защитными панелями. КИМ оснащены встроенной системой компенсации температурных погрешностей. Неподвижный гранитный измерительный стол оснащен антивибрационными опорами.
КИМ могут быть оснащены контактными измерительными головками VAST Gold, VAST XT Gold, VAST XTR Gold, VAST XXT с набором щупов разного диаметра, формы и длины, поворотным держателем RDS. КИМ дополнительно могут оснащаться бесконтактными (оптическими или лазерными) измерительными головками Vi Scan, DotScan или LineScan и головками для измерений шероховатости ROTOS. Возможна комплектация одной КИМ несколькими измерительными головками.
Измерения производятся в ручном и автоматическом (CNC) режимах. Ручной режим управления КИМ осуществляется с клавиатуры компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим CNC реализуется от компьютерной станции, по заранее составленной программе.
Машины координатные измерительные ACCURA выпускаются в нескольких модификациях, отличающиеся техническими и метрологическими характеристиками.
Все КИМ могут изготавливаться с пыле-влагозащитным кожухом (рисунок 1) или без него (рисунок 2). КИМ с диапазонами измерений по оси Х свыше 1600 мм изготавливаются с усиленным гранитным столом (рисунок 3).

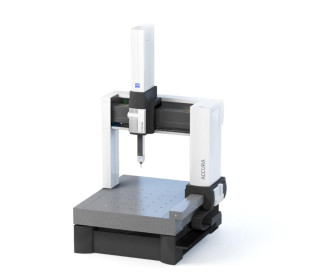

Общий вид КИМ представлен на рисунках 1-3.
Опломбирование от несанкционированного доступа не предусмотрено.
КИМ оснащены универсальным программным обеспечением (далее - ПО) CALYPSO, CMM-OS.
Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать измеренные значения. Идентификационные данные ПО приведены в таблице 1.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является USB-ключ-заглушка. HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | CALYPSO | CMM-OS |
| Номер версии (идентификационный номер) ПО | 6.x и выше | 5х и выше |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики КИМ модификаций ACCURA 9/12/8, ACCURA 9/16/8, ACCURA 12/18/8, ACCURA 12/24/8, ACCURA 12/18/10, ACCURA 12/24/10_
| Наименование характеристики | Обозначение модификации | ||||||
| ACCURA 9/12/8 | ACCURA 9/16/8 | ACCURA 12/18/8 | ACCURA 12/24/8 | ACCURA 12/18/10 | ACCURA 12/24/10 | ||
| Диапазон измерений, мм | X | От 0 до 900 | От 0 до 900 | От 0 до 1200 | От 0 до 1200 | От 0 до 1200 | От 0 до 1200 |
| Y | От 0 до 1200 | От 0 до 1600 | От 0 до 1800 | От 0 до 2400 | От 0 до 1800 | От 0 до 2400 | |
| Z | От 0 до 800 | От 0 до 800 | От 0 до 800 | От 0 до 800 | От 0 до 1000 | От 0 до 1000 | |
| Пределы допускаемой абсолютной объемной погрешности* с контактными измерительными головками VAST Gold, VAST XT Gold, VAST XTR Gold, мкм | ±(1,2+L/350), где L - измеряемая длина, мм | ±(1,8+L/350), где L - измеряемая длина, мм | |||||
| Пределы допускаемой абсолютной объемной погрешности* с поворотным держателем RDS и контактными измерительными головками VAST XXT, мкм | ±(1,6+L/350), где L - измеряемая длина, мм | ±(2,2+L/300), где L - измеряемая длина, мм | |||||
| Пределы допускаемой абсолютной погрешности* контактных измерительных головок VAST Gold, VAST XT Gold, VAST XTR Gold, мкм | ±1,2 | ±1,5 | |||||
| Пределы допускаемой абсолютной погрешности* с поворотным держателем RDS и контактными измерительными головками VAST XXT, мкм | ±1,6 | ±2,2 | |||||
| Примечание: * - при температуре окружающего воздуха от плюс 18 до плюс 25 °С и относительной влажности воздуха не более 70% | |||||||
Таблица 3 - Метрологические характеристики КИМ модификаций ACCURA 12/30/10, ACCURA 12/42/10, ACCURA 16/24/10, ACCURA 16/30/10, ACCURA 16/42/10, ACCURA 16/24/15, ACCURA 16/30/15, ACCURA 16/42/15, ACCURA 20/24/15, ACCURA 20/30/15, ACCURA 20/42/15_
| Наименование характеристики | Обозначение модификации | |||||||||||
| ACCURA 12/30/10 | ACCURA 12/42/10 | ACCURA 16/24/10 | ACCURA 16/30/10 | ACCURA 16/42/10 | ACCURA 16/24/15 | ACCURA 16/30/15 | ACCURA 16/42/15 | ACCURA 20/24/15 | ACCURA 20/30/15 | ACCURA 20/42/15 | ||
| Диапазон измерений, мм | X | От 0 до 1200 | От 0 до 1200 | От 0 до 1600 | От 0 до 1600 | От 0 до 1600 | От 0 до 1600 | От 0 до 1600 | От 0 до 1600 | От 0 до 2000 | От 0 до 2000 | От 0 до 2000 |
| Y | От 0 до 3000 | От 0 до 4200 | От 0 до 2400 | От 0 до 3000 | От 0 до 4200 | От 0 до 2400 | От 0 до 3000 | От 0 до 4200 | От 0 до 2400 | От 0 до 3000 | От 0 до 4200 | |
| Z | От 0 до 1000 | От 0 до 1000 | От 0 до 1000 | От 0 до 1000 | От 0 до 1000 | От 0 до 1500 | От 0 до 1500 | От 0 до 1500 | От 0 до 1500 | От 0 до 1500 | От 0 до 1500 | |
| Пределы допускаемой абсолютной объемной погрешности* с контактными измерительными головками VAST Gold, VAST XT Gold, VAST XTR Gold, мкм | ±(1,9+L/300), где L - измеряемая длина, мм | ±(2,4+L/300), где L - измеряемая длина, мм | ±(3,2+L/300), где L - измеряемая длина, мм | ±(3,6+L/300), где L - измеряемая длина, мм | ||||||||
| Пределы допускаемой абсолютной объемной погрешности* с поворотным держателем RDS и контактными измерительными головками VAST XXT, мкм | ±(2,2+L/300), где L - измеряемая длина, мм | ±(3,4+L/250), где L - измеряемая длина, мм | ±(4,2+L/250), где L - измеряемая длина, мм | ±(4,9+L/200), где L - измеряемая длина, мм | ||||||||
| Пределы допускаемой абсолютной погрешности* контактных измерительных головок VAST Gold, VAST XT Gold, VAST XTR Gold, мкм | ±1,5 | ±2,0 | ±2,4 | ±2,4 | ||||||||
| Пределы допускаемой абсолютной погрешности* с поворотным держателем RDS и контактными измерительными головками VAST XXT, мкм | ±2,2 | ±3,9 | ±4,9 | ±5,5 | ||||||||
| Примечание: * - при температуре окружающего воздуха от плюс 18 до плюс 22 °С и относительной влажности воздуха не более 70% | ||||||||||||
Лист № 6 Всего листов 8
Таблица 4 - Г абаритные размеры и масса КИМ_
| Обозначение модификации | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| длина | ширина | высота | ||
| ACCURA 9/12/8 | 19401 | 1867 | 3246 | 1200 |
| ACCURA 9/16/8 | 23401 | 1867 | 3296 | 1500 |
| ACCURA 12/18/8 | 25401 | 2197 | 3156 | 2000 |
| ACCURA 12/24/8 | 31401 | 2197 | 3156 | 2500 |
| ACCURA 12/18/10 | 25401 | 2197 | 3556 | 2000 |
| ACCURA 12/24/10 | 31401 | 2197 | 3556 | 2500 |
| ACCURA 12/30/10 | 37401 | 2197 | 3610 | 5000 |
| ACCURA 12/42/10 | 49401 | 2197 | 3620 | 5000 |
| ACCURA 16/24/10 | 31401 | 2627 | 3610 | 4000 |
| ACCURA 16/30/10 | 37401 | 2627 | 3620 | 4000 |
| ACCURA 16/42/10 | 49401 | 2627 | 3620 | 4000 |
| ACCURA 16/24/15 | 31401 | 2627 | 4556 | 4000 |
| ACCURA 16/30/15 | 37401 | 2627 | 4566 | 4000 |
| ACCURA 16/42/15 | 49401 | 2627 | 4616 | 4000 |
| ACCURA20/24/15 | 31401 | 3067 | 4556 | 5000 |
| ACCURA20/30/15 | 37401 | 3067 | 4566 | 5000 |
| ACCURA20/42/15 | 49401 | 3067 | 4616 | 7000 |
| Примечание: 1- Увеличивается на величину до 500 мм с пыле-влагозащитным кожухом | ||||
| Таблица 5 -Технические характеристики | |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - допускаемое изменение температуры, °С, не более, в течении: 1 ч 8 ч - относительная влажность воздуха, без конденсата, %, не более | От +10 до +35 1,0 1,5 70 |
| Расход воздуха, Нл/мин, не более | 50 |
| Давление сжатого воздуха, кПа | от 600 до 800 |
| Напряжение питания переменного тока, В | 220 ±22 |
| Частота переменного тока, Гц | 50/60 |
наносят на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина координатная измерительная ACCURA | - | 1 шт. |
| Пульт управления | - | 1 шт. |
| Шкаф управления | - | 1 шт. |
| Калибровочная сфера диаметром 30 мм | - | 1 шт. |
| Приспособления для закрепления измеряемой детали | - | 1 комплект |
| Комплект сменных измерительных наконечников | - | 1 комплект |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 203-11-2019 | 1 экз. |
| Примечание: - поставляется по дополнительному заказу | ||
осуществляется по документу МП 203-11-2019 «Машины координатные измерительные ACCURA. Методика поверки», утвержденному ФГУП «ВНИИМС» 15 февраля 2019г. Основные средства поверки:
- рабочие эталоны 3-го разряда согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 1 • 10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Росстандарта № 2840 от 29 декабря 2018 г. (меры длины концевые плоскопараллельные);
- керамическая сфера из комплекта мер для поверки систем томографических General Electric диаметр 20-30 мм (регистрационный номер в Федеральном информационном фонде № 54705-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой КИМ с требуемой точностью. Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 9 ноября 2018 г. №2340 Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы.
Техническая документация фирмы - изготовителя.
