Комплексы мониторинга линейных деформаций 8-канальные КМ-Дельта-8-СМ, 51181-12

Назначение

Комплексы мониторинга линейных деформаций восьмиканальные КМ-Дельта-8-СМ (далее - комплекс) предназначены для измерения деформаций шпилек и подобных им элементов резьбовых соединений.

Описание

Принцип действия комплекса основан на измерении линейных перемещений торцов шпилек относительно калибровочных стержней, установленных внутри шпилек, при помощи абсолютных преобразователей линейных перемещений ЛИР-ДА13Б.

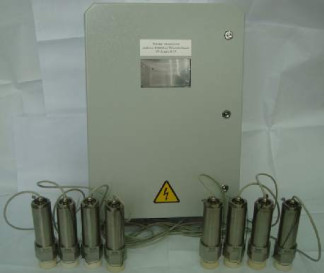

Конструктивно система состоит из шкафа пультового и восьми независимых модулей контроля линейных перемещений (МКЛП).

В шкафу пультовом размещены следующие устройства:

-    плата обработки восьмиканальная - предназначена для опроса восьми модулей контроля линейных перемещений, обработки полученной цифровой информации с модулей, передачи результатов измерений на панель оператора, расположенную на двери шкафа пультового, а также на персональный компьютер (или сервер) по интерфейсу Ethernet;

-    панель оператора, на которой отображаются номера модулей контроля линейных перемещений и абсолютные значения перемещений в цифровом и графическом виде;

Каждый МКЛП имеет в своем составе преобразователь линейных перемещений ЛИР-

ДА13Б.

МКЛП соединяются с шкафом пультовым кабелями, имеющими по три витых пары с волновым сопротивлением 120 Ом.

Программное обеспечение

В комплексе используется встроенное программное обеспечение (ПО), которое жестко привязано к электрической схеме.

ПО комплекса предназначено для управления электронными модулями и устройствами, входящими с состав шкафа пультового, обеспечения информационного обмена между этими модулями и устройствами, а также взаимодействия с аппаратурой автоматизированных систем управления по интерфейсу Ethernet. ПО обеспечивает получение информации об абсолютном положении штоков восьми МКЛП в виде цифрового отображение этой информации на панели оператора, ее передачу потребителю по интерфейсу Ethernet, сравнение полученных значений с порогами «Авария» и «Предупреждение» и подачи управляющего сигнала.

Для защиты системы от несанкционированного вмешательства, которое может привести к искажению результатов измерений, предусмотрено включение функции защиты кода программы микропроцессоров плат, расположенных в шкафу пультовом.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Технические характеристики

Диапазон измерений перемещения, мкм..........................................от 0 до 10000;

Пределы допускаемой абсолютной погрешности измерений

перемещения, мкм...............................................................................................± 5;

Дискретность отсчета, мкм.............................................................................1;

Параметры электропитания:

-    переменное напряжение, В, ............................................................................ от 200 до 240

частота от 47 до 63 Гц;

-    постоянное напряжение, В,............................................................................от 200 до 240

-    потребляемая мощность, Вт, не более..............................................................................60;

Условия эксплуатации:

-    диапазон рабочих значений температуры, °С:

-    для МКЛП....................................................................................от 5 до 50;

-    для шкафа пультового......................................................................от 1 до 50;

-относительная влажность окружающего воздуха при температуре

30 °С, не более,....................................................................................................................95.

Габаритные размеры, мм, не более:

-    шкаф пультовой...............................................................................................780x520x237;

-    МКЛП..................................................................................................................... 245х68х64.

Масса, кг, не более::

-    шкаф пультовой..............................................................................................36;

-    МКЛП.....................................................................................................................2,3.

Вероятность безотказной работы за 30000 ч...................................................0,98

Средний срок службы, лет.......................................................................... 10

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и формуляра типографским способом, а также на маркировочной шильде на левой боковой стороне шкафа пультового, фотохимическим способом.

Комплектность

Таблица 3

* поставляется по согласованию с заказчиком.

Поверка

осуществляется по методике поверки МП 2511/0004-12 «Комплекс мониторинга линейных деформаций восьмиканальный КМ-Дельта-8-СМ. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в июле 2012 г.

Основные средства поверки: компаратор лазерный интерференционный из состава ГПЭ длины - метра ГЭТ 2-2010.

Сведения о методах измерений

приведены в руководстве по эксплуатации ПИЖМ.421457.005РЭ «Комплекс мониторинга линейных деформаций восьмиканальный КМ-Дельта-8-СМ»

Нормативные и технические документы, устанавливающие требования к комплексам мониторинга линейных деформаций восьмиканальным КМ-Дельта-8-СМ

1.    МИ 2060-90. Государственная поверочная схема для средств измерений длины в диапазоне 110-6 ... 50 м и длин волн в диапазоне 0,2 ... 50 мкм.

2.    ПИЖМ.421457.005ТУ «Комплекс мониторинга линейных деформаций восьмиканальный КМ-Дельта-8-СМ. Технические условия».

Рекомендации к применению

- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
