| Номер в госреестре | 51183-12 |
| Наименование СИ | Устройства сбора и передачи данных |
| Обозначение типа СИ | СЕ805 |
| Изготовитель | АО "Электротехнические заводы "Энергомера", г.Ставрополь |
| Год регистрации | 2012 |
| Срок свидетельства | 07.08.2022 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
Устройства сбора и передачи данных СЕ805 (далее - СЕ805 или УСПД) предназначены для измерения и многотарифного учета электрической энергии и мощности, учета других энергоресурсов, хранения и передачи накопленной информации на верхний уровень информационно-измерительных систем, а также для управления и контроля состояния объекта автоматизации.
СЕ805 являются функционально и конструктивно законченными изделиями, выполненными в едином корпусе.
Принцип действия УСПД основан на обработке измерительной информации, собираемой со счетчиков энергоресурсов с цифровым интерфейсом (далее - СЦИ), сохранении полученной информации в энергонезависимой памяти и выдаче накопленной информации по запросу.
УСПД обеспечивают измерение и хранение физических величин с нормируемой погрешностью измерения в соответствии с таблицей 1. Результаты измерения хранятся в формате с плавающей запятой, обеспечивающем высокую точность.
Таблица 1
| Измеряемая физическая величина | Размерность | Тип данных |
| Электроэнергия активная потребленная, отпущенная | кВт-ч | показания на конец месяца суммарно и по тарифам, показания на конец суток суммарно и по тарифам, значение за месяц суммарно и по тарифам, значение за сутки суммарно и по тарифам |
| Электроэнергия реактивная потребленная, отпущенная | квар-ч | показания на конец месяца суммарно и по тарифам, показания на конец суток суммарно и по тарифам, значение за месяц суммарно и по тарифам значение за сутки суммарно и по тарифам |
| Электрическая мощность активная потребленная, отпущенная | кВт | значение, усредненное на интервале, определенном в счетчике с цифровым интерфейсом. |
| Электрическая мощность реактивная потребленная, отпущенная | квар | значение, усредненное на интервале, определенном в счетчике с цифровым интерфейсом. |
Основные функции УСПД:
- сбор данных и диагностической информации со счетчиков с цифровым интерфейсом;
- накопление собранной информации в энергонезависимой памяти и передача собранной информации по запросу на верхний уровень информационно-измерительной системы;
- измерение текущего времени;
- контроль и синхронизация часов в счетчиках с цифровым интерфейсом;
- управление изменяемыми параметрами счетчиков с цифровым интерфейсом (запись лимитов потребления, тарифных расписаний и др.);
- управление нагрузкой счетчиков с цифровым интерфейсом;
- обеспечение прямого доступа к счетчикам с цифровым интерфейсом с верхних уровней информационно-измерительной системы.
Дополнительные функции УСПД:
- учет электрической энергии активной (реактивной) потребленной (отпущенной), измеренной счетчиками с импульсным выходом (учитываются показания на конец месяца суммарно и по тарифам, показания на конец суток суммарно и по тарифам, текущие показания суммарно и по тарифам);
- сбор в заданные моменты времени с СЦИ и сохранение в энергонезависимой памяти УСПД мгновенных значений суммарной и пофазной мощности активной (реактивной) потребленной (отпущенной);
- сбор в заданные моменты времени с СЦИ и сохранение в энергонезависимой памяти УСПД мгновенных значений параметров электрической сети (напряжение, ток, частота, гармонические составляющие);
- сбор со счетчиков расхода воды с цифровым интерфейсом и сохранение в энергонезависимой памяти УСПД величин объема потребленной холодной, горячей воды (показания на конец месяца, на конец суток, значений за месяц, сутки, текущие показания);
- сбор со счетчиков газа с цифровым интерфейсом и сохранение в энергонезависимой памяти УСПД величин объема потребленного газа (показания на конец месяца, на конец суток, значений за месяц, сутки, текущие показания);
- сбор со счетчиков тепла с цифровым интерфейсом и сохранение в энергонезависимой памяти УСПД величин объема потребленной тепловой энергии и потребленного теплоносителя (показания на конец месяца, на конец суток, значений за месяц, сутки, текущие показания);
- сбор в заданные моменты времени со специализированных счетчиков с цифровым интерфейсом и сохранение в энергонезависимой памяти УСПД мгновенных значений текущего расхода энергоносителя, а также температуры горячей воды;
Погрешность данных, полученных в результате выполнения УСПД дополнительных функций, не нормируется.
Область применения УСПД - энергообъекты розничного рынка электроэнергии, учет энергоресурсов в жилищно-коммунальном хозяйстве. УСПД устанавливаются на подстанциях, в распределительных щитах промышленных предприятий, жилых и офисных зданий.
УСПД в своем составе имеют: микроконтроллер, энергонезависимую память данных, встроенные часы, набор цифровых и импульсных интерфейсов, светодиодные индикаторы для индикации состояния питания, режимов работы и состояния всех интерфейсов УСПД, а также универсальный преобразователь питания, обеспечивающий работу УСПД от основного и резервного источников питания.
УСПД имеют аппаратную и программную блокировку доступа к изменяемым параметрам. Изменение состояния аппаратной блокировки доступа возможно только при снятии пломб.
Конфигурирование (изменение параметров) УСПД и чтение собранных данных может быть произведено по любому из имеющихся цифровых интерфейсов при помощи технологического программного обеспечения AdminTools.
Условное обозначение УСПД - в соответствии с рисунком 1.
— Конструктивное исполнение УСПД
I корпус R33 Z корпус R32
— Дополнительный модуль
II отсутствует E1 RS-232
A1 RS-485
R4 радиомодем СЕ833М с внешней антенной R5 радиомодем EMB-250-100PI P2 PLC модуль СЕ834 Cenelec A P3 PLC модуль СЕ834 Cenelec B S1 модуль телеуправления
D1 модуль входных дискретных каналов на 4 входа.
— Сетевой интерфейс связи
11 отсутствует
G1 интерфейс GSM/GPRS, две SIM карты, L-образная антенна G2 интерфейс GSM/GPRS, две SIM карты, наклеиваемая антенна, кабель 3 м T1 модуль Ethernet
— Основное питание УСПД H 220 В переменного тока L 9-27 В постоянного тока

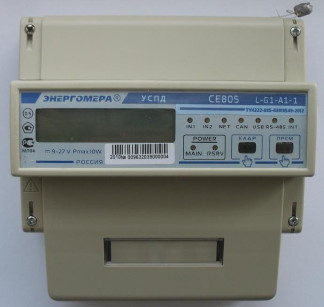

Рисунок 1 - Структура условного обозначения УСПД Общий вид УСПД и места пломбирования приведены на рисунках 2 и 3.
Место
пломбы
поверителя
U
п
f
L-G1-A1-1
СЕ805
■ TY4227-OK-«3f!IS43-2012
INI IN 2 NET CAN USB RS-48S INT
| POWER | КАДР 1 | ПРСМ 1 | |
| О ® | 1 | ан | |
| L n__1 | L J |
| 220V | f# E-UNK |
| 0-9-27V | # E-SPEED j |
I# 1 GSM/GPRS 2
RS-485
2#
ЗШВГЕ
TV4222-095-63919S43-2012
220 V 50 H2 PmaxlOW m/104
D
(•
• £ • <$D
• го» •
|
ш
W-
Идентификационные данные программного обеспечения (далее - ПО) УСПД указаны в таблице 2.
Таблица 2
| Модификация УСПД | Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (иден-тификаци-онный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| СЕ805 Х-ХХ-ХХ-1 | СЕ805 | СЕ805.Ьех | 8.0 | 0x7662В191 | CRC32 |
| СЕ805 Х-ХХ-ХХ-Z | CE805-Z | CE805.exe | 8.0 | 0x34CF58E3 | CRC32 |
По своей структуре ПО не разделено на метрологически значимую и метрологически незначимую части, имеет единую контрольную сумму и записывается в устройство на стадии его производства.
Основные функции, выполняемые ПО УСПД:
- инициализация и синхронизация работы элементов УСПД;
- сбор и сохранение результатов измерений со счетчиков с цифровым интерфейсом,
- сбор, преобразование в именованные величины и сохранение результатов измерения со счетчиков энергоресурсов с импульсным выходом;
- передача по интерфейсам накопленных данных в соответствии с запросом;
- измерение текущего времени УСПД;
- контроль и синхронизация текущего времени в счетчиках с цифровым интерфейсом;
- диагностика работы УСПД, сохранение результатов диагностики в журнале и передача их по запросу.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
УСПД имеют основные технические характеристики, приведенные в таблице 3. Таблица 3
| Напряжение основного источника питания, В | модификации СЕ805 H-ХХ-ХХ-Х | от 90 до 264 переменного тока (действующее значение) |
| модификации СЕ805 L-ХХ-ХХ-Х | от 9 до 27 постоянного тока | |
| Напряжение основного и резервного источника питания, В | 24 ± 2 | |
| Напряжение резервного источника питания, В | от 9 до 27 постоянного тока | |
| Максимальная потребляемая мощность от основного или резервного источников питания, Вт | 10 | |
| Возможность синхронизации часов от внешних GPS приемников по протоколам NMEA, TSIP | есть | |
| Пределы абсолютной погрешности часов (без воздействия внешней синхронизации), с/сутки | не более ±3 | |
| Пределы допускаемой дополнительной погрешности часов (без воздействия внешней синхронизации), с/(°С* сутки) | ±0,3 | |
| Предел допускаемой относительной погрешности при измерении электрической энергии и мощности для каналов учета, источником данных которых являются счетчики электрической энергии с цифровым интерфейсом | ±1 младшего разряда | |
| Интерфейсы для чтения собранных (измеренных) данных и конфигурирования УСПД | RS485-1, RS485-2, CAN, RS232, USB, GSM/GPRS, Ethernet, WiFi | |
| Каналообразующая аппаратура для чтения собранных (измеренных) данных и конфигурирования УСПД | внешние GSM/GPRS модемы, внешние преобразователи с выходом канала связи на основе протоколов TCP/IP (Ethernet, WiFi и др.), внешние преобразователи интерфейсов СЕ824, СЕ825 и аналогичные | |
| Типы поддерживаемых счетчиков с цифровым интерфейсом | В соответствии с руководствами по эксплуатации САНТ.411189.001РЭ, САНТ.411189.002РЭ | |
| Интерфейсы для сбора данных со счетчиков с цифровым интерфейсом | RS485-1, RS485-2, CAN | |
| Поддерживаемые протоколы для сбора данных со счетчиков с цифровым интерфейсом | ГОСТ Р МЭК 61107-2001, Modbus, СЕ ЗАО «Энергомера» (открытый протокол, доступен на интернет-сайте производителя www.energomera.ru) | |
| Каналообразующая аппаратура для сбора данных со счетчиков с цифровым интерфейсом | - радиомодемы СЕ831, СЕ833, EMB-250 всех исполнений; - PLC модемы СЕ832, СЕ834 всех исполнений; | |||
| Количество каналов учета, общее | не более 3000 | |||
| Количество тарифов для каналов учета счетчиков с цифровым интерфейсом | соответствует установленному в счетчике | |||
| Количество групп учета | 32 | |||
| Управление УСПД | установка (запись) текущего времени, коррекция текущего времени (±30 с один раз в сутки), рестарт, загрузка заводской конфигурации | |||
| С амодиагностика | с заданным периодом, но не реже 1 раза/час и при включении | |||
| Журналы событий | есть, не менее 100 записей каждого типа | |||
| Телесигнализация (для модификаций СЕ805 Х-ХХ-D1-1 и СЕ805 Х-ХХ-ХХ-Z) | количество каналов | 4 | ||
| виды регистрируемых событий | замыкание, размыкание | |||
| Дополнительная телесигнализация (для модификаций СЕ805 Х-ХХ-ХХ-1) | количество каналов | 2 | ||
| виды регистрируемых событий | норма, срабатывание, обрыв, короткое замыкание | |||
| Т елеуправление | количество каналов | 4 (для СЕ805 Х-ХХ-SM) 1 (для СЕ805 Х-ХХ-ХХ-Z) | ||
| коммутируемое напряжение, В | 400 | |||
| коммутируемый ток, А | 0,15 | |||
| Рабочие условия применения | температура окружающего воздуха, °С | от минус 40 до + 65 | ||
| относительная влажность воздуха, % | 90 при 30°С | |||
| атмосферное давление, кПа (мм.рт.ст) | 60-106,7 (460-800) | |||
| Время установления рабочего режима, мин, не более | 2 | |||
| Срок службы встроенного источника питания, лет | не менее 4 | |||
| Степень защиты корпуса УСПД от проникновения твердых предметов и воды (по ГОСТ 14254-96) | IP40 | |||
| Средняя наработка до отказа, не менее, ч | 100 000 | |||
| Средний срок службы, не менее, лет | 16 | |||
| Масса УСПД, не более, кг | 1 | |||
| Г абаритные размеры, высота; ширина; глубина, мм | 92; 190; 55 | |||
Знак утверждения типа наносится на лицевой панели УСПД методом офсетной печати или иным способом, не ухудшающим качество печати, на титульный лист руководства по эксплуатации типографским способом.
В комплект поставки УСПД входит:
- УСПД;
- руководство по эксплуатации САНТ.411189.001РЭ, САНТ.411189.002РЭ;
- формуляр САНТ.411189.001Ф0;
- технологическое программное обеспечение AdminTools на компакт-диске.
По требованию организаций, производящих ремонт и поверку УСПД, дополнительно высылается методика поверки «Устройства сбора и передачи данных СЕ805. Методика поверки». САНТ.411189.001Д1.
осуществляется по документу “Устройства сбора и передачи данных СЕ805. Методика поверки” САНТ.411189.001Д1, утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2012г.
В перечень основного оборудования, необходимого при поверке, входят:
- персональный компьютер с доступом к серверу точного времени www.ntp1.vniiftri.ru по сети Интернет;
- счетчик электрической энергии с цифровым интерфейсом;
- блок питания Б5-48;
- адаптер USB/RS-485.
Методика измерений на УСПД приведена в «Устройства сбора и передачи данных СЕ805. Руководство по эксплуатации» САНт.411189.001рЭ (модификации СЕ805 Х-ХХ-ХХ-
1) и в «Устройства сбора и передачи данных СЕ805. Руководство по эксплуатации» САНТ.411189.002РЭ (модификации СЕ805 Х-ХХ-ХХ-Z).
Нормативные и технические документы, устанавливающие требования к устройствам сбора и передачи данных УСПД СЕ805
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
2. ТУ4222-095-63919543-2012 «Устройства сбора и передачи информации СЕ805. Технические условия».
3. ГОСТ Р МЭК 61107-2001 «Обмен данными при считывании показаний счетчиков, тарификации и управлении нагрузкой. Прямой локальный обмен данными».
4. ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (Код IP)».
