| Номер в госреестре | 51187-12 |
| Наименование СИ | Анализаторы кабельные |
| Обозначение типа СИ | WireXpert WX4500 |
| Изготовитель | "Psiber Data Pte. Ltd.", Сингапур |
| Год регистрации | 2012 |
| Срок свидетельства | 13.09.2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Анализаторы кабельные WireXpert WX4500 (далее - анализаторы) предназначены для измерения параметров и тестирования металлических кабелей структурированных кабельных систем (СКС) и оптических кабелей.
Анализатор кабельный WireXpert WX4500 (далее - анализатор) состоит из двух портативных приборов с сенсорным жидкокристаллическим экраном - основного (Local) и удаленного (Remote), а также устанавливаемых в приборы адаптеров для подключения к кабелю. Принцип действия анализаторов основан на измерении параметров металлических и оптических кабелей с последующим преобразованием в цифровую форму. Проводится измерение длины разомкнутой пары металлического кабеля на основе измеренной емкости и измерение по автоматической программе длины и сопротивления пары жил по шлейфу, напряжения электрических сигналов, на основании чего вычисляется и индицируется результат для вносимого затухания, затухания асимметрии кабеля, параметров переходных влияний и др. и дается оценка соответствия международным стандартам на кабели СКС - CAT 5e, 6, 6A, 7. Измеряется длина и затухание одномодового ($М) с длиной волны 1310 и 1550 нм или многомодового (ММ) с длиной волны 850 и 1300 нм оптического кабеля (в зависимости от вставленного адаптера) и дается оценка соответствия его международным стандартам.

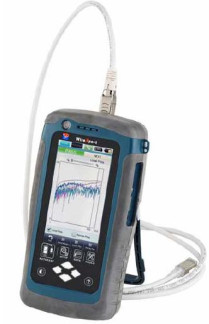

Общий вид анализатора с кабельными адаптерами и схема защиты от несанкционированного доступа изображены на рисунках 1 и 2 соответственно.
установки этикетки с менным знаком для
(на анализаторе и адаптере)
Программное обеспечение (ПО) встроенное, версия 4.2.7, с управляющими функциями. _Идентификационные данные ПО следующие:_
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| ReportXpertSetup_ v4.2.7.zip | Autotest Evaluation Software Version 4.2.7 | 4.2.7 | 87df6192a853ab702c9a490 fd337333e | 128-битовое значение хэш-функции |
| WireXpert | Unit Operation Software Version | 4.2.7 | 2a3dd220d54d9a4c0ffde1a2 | 128-битовое значе |
| V4.2.7.zip | 4.2.7 | 8bca13f5 | ние хэш-функции |
Анализатор по уровню защиты ПО СИ от непреднамеренных и преднамеренных изменений относится к группе "С". Запись ПО осуществляется в процессе производства. Доступ к внутренним частям анализатора, включая процессор, защищен конструкцией анализатора и путем наклеивания фирменной этикетки. Модификация ПО возможна только в сервисных центрах фирмы-производителя.
| Характеристика | Значение | |
| С адаптерами для металлического кабеля | ||
| Диапазон измерения длины кабеля в одном направлении, м Пределы допускаемой абсолютной погрешности измерения длины L, м | 0,1 - 500 ±(0,04L + 1) | |
| Диапазон измерений электрического сопротивления (по шлейфу), Ом Пределы допускаемой абсолютной погрешности измерений электрического сопротивления R, Ом | 0,1 - 40 ±(0,04R +1) | |
| Диапазон измерений вносимого затухания, дБ Пределы допускаемой относительной погрешности измерений вносимого затухания, дБ | 0 - 70 ±0,3 | |
| С адаптерами для оптического кабеля | SМ | ММ |
| Диапазон измерения длины кабеля, м Пределы допускаемой абсолютной погрешности измерения длины L, м | 0-20000 ±(0,01- | 0-2000 L + 1,5) |
| Диапазон измерений вносимого затухания, дБ Пределы допускаемой относительной погрешности измерений вносимого затухания, дБ | 0 - 31 ±с | 0-24 ,5 |
| Общие характеристики | ||
| Габаритные размеры основного (Local) и удаленного (Remote) прибора (ширинахвысотахдлина), мм, не более Масса (с батареей), кг, не более | 232х126х87 1,4 | |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % | 0 - 40 10 - 80 | |
| Условия транспортирования и хранения: - температура окружающей среды, °C - относительная влажность воздуха, % | минус 20 - +60 5 - 90 | |
Питание анализаторов осуществляется от встроенной литиево-ионной аккумуляторной батареи или сети переменного тока частотой 50 Гц и напряжением (120-240) В через сетевой адаптер.
Знак утверждения типа наносится на заднюю сторону прибора в виде наклеиваемой этикетки и на руководство по эксплуатации типографским способом.
В комплект поставки входят: анализатор; адаптеры подключения к металлическому и оптическому кабелю; адаптер для питания от сети переменного тока; соединительные кабели; руководство по эксплуатации; методика поверки.
осуществляется в соответствии с документом МП 51187-12 «Анализаторы кабельные WireXpert WX4500. Методика поверки», утвержденным ГЦИ СИ «СвязьТест» ФГУП ЦНИИС в мае 2012 г.
Основные средства поверки:
- тестер оптический ОТ-3-1: +10 до -80 дБм, ±3 %;
- измеритель уровня MV-62: 200 Гц-2,1 МГц, (±2-10-6f ±1) Гц, (минус 120 -+20) дБм; ±0,1 дБ, импеданс: 135, 150, 600 Ом, >40 кОм;
- генератор измерительный GF-62: 200 Гц-2,1 МГц, (±2- 10-6f ±1) Гц, (минус 61 - +10) дБм; ±0,1 дБ, импеданс: 135, 150, 600 Ом;
- прибор кабельный ИРК-ПРО Гамма:(1,5 - 51200) м, максимально допустимая погрешность измерения расстояния ±0,2 м;
- минирефлектометр AQ7220 c оптическим блоком AQ7225: 1310, 1550 нм; (0,005160) км; максимально допустимая погрешность измерения расстояния [(2-5)10-5L], где L -длина кабеля в м.
"Анализаторы кабельные WireXpert WX4500. Руководство по эксплуатации»" (на русском языке).
Нормативные документы, устанавливающие требования к анализаторам
Техническая документация изготовителя.
измерения при выполнении работ по оценке соответствия средств связи установленным законодательством Российской Федерации обязательным требованиям и мероприятий государственного контроля (надзора) в сфере связи.
| Зарегистрировано поверок | 7 |
| Поверителей | 3 |
| Актуальность данных | 22.11.2024 |
