ТВ-приемники портативные измерительные R&S EFL240/R&S EFL340, 51188-12

Назначение

ТВ-приемники портативные измерительные R&S EFL240/R&S EFL340 (далее - приемники) предназначены для: измерения входного уровня сигнала и отношения сигнала к шуму для цифровых и аналоговых телевизионных (ТВ) сигналов с стандартным (SD) и высоким (HD) разрешением.

ТВ-приемники портативные измерительные R&S EFL240/R&S EFL340 представляют собой супергетеродинный приемник с ручной и автоматической перестройкой частоты.

Измерение уровня сигнала на входе прибора осуществляется с помощью аналогоцифрового преобразования и пикового детектирования сигнала с выхода усилителя.

Прибор работает в двух режимах измерения: анализатор спектра, ТВ приемника.

Принцип действия прибора в режиме анализатора спектра основан на методе последовательного анализа сигнала с индикацией спектра на экране прибора.

Центральный процессор прибора обеспечивает прием команд оператора, вводимых с клавиатуры, преобразование данных, отображение их на дисплее и взаимодействие с внешними устройствами.

Блок питания формирует необходимые питающие напряжения от аккумуляторов или внешнего источника питания.

ТВ-приемники портативные измерительные R&S EFL240/R&S EFL340 перекрывают диапазон радиочастот от 20 до 2150 МГц, что позволяет работать с наземным, спутниковым и кабельным телевизионном вещанием.

ТВ-приемники портативные измерительные R&S EFL240/R&S EFL340 включают в себя основные телевизионные стандарты аналогового ТВ: M, N, B, G, I, D, K и L систем цветности PAL, SEKAM, NTSC, автоматическую корректирующую систему для получения точных результатов измерения уровня входного телевизионного сигнала и отношения уровней видеонесущей к шуму и видеонесущей к аудионесущей.

В режиме ТВ приемника пользователь может работать с сигналами цифровых ТВ стандартов: DVB-T/Т2, DVB-C, DVB-S/S2, компрессии MPEG-2, MPEG-4 посредством их декодирования , таким образом, чтобы телевизионное изображение могло быть просмотрено, а также параллельно измерять уровень телевизионного сигнала и регистрировать основные параметры сигнала: отношение несущая/шум (C/N), коэффициент битовых ошибок (BER) и коэффициент ошибок модуляции (MER).

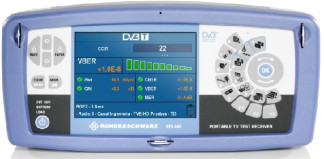

На передней панели приборов расположена буквенно-цифровая клавиатура, с помощью которой можно осуществлять прямой доступ к функциям, также для каждой из кнопок имеется своя пиктограмма-символ, которая показывает режим измерения (Наземное-Спутниковое/Аналоговое-Цифровое) и функцию, которая задействована в данный момент. Визуализация данных осуществляется посредством цветного графического экрана, работающего на пропускание и отражение, с высоким разрешением, размером 6,5 ” и с панорамным форматом изображения (16:9) и стандартным (4:3).

ТВ-приемники имеют русифицированный интерфейс. Чтобы сделать эксплуатацию приборов более простой, в них включены разные типы памяти для автоматического сохранения и воспроизведения различных данных и измерений, таких как: вид приема данных, тестовые точки, частота, план канала.

ТВ-приемники позволяют подводить питание различного напряжения к внешним устройствам (5; 13; 18; 24 В), и включают в себя: порт Scart для аудио/видео, ввода/вывода; USB порт; транспортный поток параллельного интерфейса (TS ASI) и мультимедийный интерфейс высокой четкости (HDMI).

Программное обеспечение

Конструкция ТВ-приемников обеспечивает ограничение доступа к программному обеспечению, в целях предотвращения несанкционированных настроек и вмешательств, которые могут привести к искажениям результатов измерений, уровень защиты «А» по    МИ

3286-2010.

Программное обеспечение, установленное на внутренний контроллер прибора, по структуре является целостным, выполняет функции управления параметрами отображения и математические функции формирования выходного сигнала.

Технические характеристики

Масса - не более 2,5 кг;

Габариты (длина х ширина х высота) - не более 302*148x120 мм.

Питающее напряжение 110 - 240 В, частота 50.60 Гц.

У словия эксплуатации Рабочие условия эксплуатации:

Температура окружающей среды: от 0 до плюс 40 0С; относительная влажность воздуха, не более 80 %.

Условия хранения:

Температура от минус 20 0С до плюс 60 0С.

Знак утверждения типа

Знак утверждения типа наносится на правый нижний угол этикетки с условным названием прибора способом печати на самоклеющейся пленке. Этикетка размещается на задней панели ТВ-приемников портативных измерительных R&S EFL240/R&S EFL340 .

На титульный лист «Руководства по эксплуатации» знак утверждения типа наносят типографским способом.

Поверка

осуществляется по документу МП - РТ - 1743 - 2012 «ТВ - приемники портативные измерительные R&S EFL240/R&S EFL340. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 04 июня 2012 г.

Основное оборудование необходимое для поверки:

-    тестер телерадиовещательный R&S SFE, Г осреестр № 43199-09;

-    анализатор телевизионный R&S ETL, Госреестр № 38441-08.

Сведения о методах измерений

Методы измерений с помощью ТВ-приемников портативных измерительных R&S EFL240/R&S EFL340 указаны в эксплуатационном документе «ТВ-приемники портативные измерительные R&S EFL240/R&S EFL340. Руководство пользователя».

Нормативные и технические документы, устанавливающие требования к ТВ-приемникам портативным измерительным R&S EFL240/R&S EFL340

Техническая документация фирмы «Rohde & Schwarz GmbH & Co. KG», Германия.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
