| Номер в госреестре | 51200-12 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НОМ-6 У3, НОМ-10 У3, ЗНОМ-35 У1 |
| Изготовитель | АО "Кентауский трансформаторный завод", Казахстан, г.Кентау |
| Год регистрации | 2012 |
| Срок свидетельства | 13.09.2017 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы напряжения однофазные масляные типа НОМ-6 У3, НОМ-10 У3, ЗНОМ-35 У1 (далее трансформаторы) предназначены для работы в комплекте с измерительными приборами и в цепях защиты и сигнализации в электрических системах с номинальным напряжением от 3 кВ до 35 кВ включительно.
Трансформаторы являются масштабными преобразователями и предназначены для выработки сигнала измерительной информации для электрических измерительных приборов и цепей защиты и сигнализации в сетях с изолированной нейтралью.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу измерительных преобразователей.
Трансформаторы состоят из активной части, бака, крышки с вводами НН и ВН. Активная часть состоит из магнитопровода с обмотками. Трансформаторы серии НОМ -однообмоточные. Трансформаторы серии ЗНОМ - двухобмоточные. Магнитопровод стержневого типа собран из холоднокатаной электротехнической стали. Обмотки многослойные цилиндрические намотаны из медного провода. Отводы НН и ВН выполнены из медного провода. Активная часть жестко соединена с крышкой трансформатора. Бак трансформатора сварной круглой (для типа НОМ) или прямоугольной (для ЗНОМ-35) формы, состоит из верхней рамы, стенки и дна. В нижней части бака имеется зажим заземления, пробка для слива масла. Конструкция пробки позволяет при ее частичном откручивании брать пробу масла. На дне бака имеется 4 отверстия для крепления трансформатора к фундаменту или к месту установки. На крышке трансформатора смонтированы: вводы ВН и НН, серьги для подъема трансформатора. Для обеспечения уплотнения разъемных частей трансформатора применена маслостойкая резина.
Трансформаторы заполнены трансформаторным маслом, имеющим пробивное напряжение не менее 40кВ. Узел крышка-бак, пробка для слива масла опломбированы.

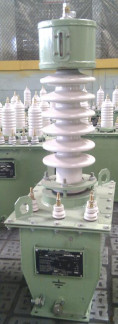

Общий вид трансформатора ЗНОМ-35 У1 представлен на рисунке 1.
Рисунок 1. Рисунок 2.
Таблица 1 - Основные метрологические и технические характеристики трансформаторов
| Наименование параметра | Значение параметра | |||
| НОМ-6 У3 | НОМ-10 У3 | ЗНОМ-35 У1 | ||
| Номинальное напряжение первичной обмотки, кВ | 3 | 6 | 10 | 35 |
| Номинальное напряжение основной вторичной обмотки (для измерения или защиты), В | 100 | 100/V3 | ||
| Номинальное напряжение дополнительной вторичной обмотки, В | - | - | - | 100/3 |
| Предельная мощность трансформатора, ВА | 240 | 600 | 630 | 1000 |
| Мощность дополнительной обмотки | - | 100 | ||
| Наименование параметра | Значение параметра | ||||
| НОМ-6 У3 | НОМ-10 У3 | ЗНОМ-35 У1 | |||
| Количество вторичных обмоток: | |||||
| основных | 1 | 1 | 1 | 1 | |
| дополнительных | - | - | - | 1 | |
| Класс точности основной вторичной обмотки для измерения | 0,5/1,0/3,0 | ||||
| Номинальная нагрузка для классов точности 0,5/1,0/3,0, ВА | 30/50/150 | 50/80/200 | 75/150/300 | 150/250/600 | |
| Номинальная частота, Гц | 50, 60 | ||||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У3 | У1 | |||
| Г абаритные размеры, мм (длинахширинахвысота) | 325х325х440 | 325х325х495 | 448х308х948 | ||
| Масса, кг | 32 | 34 | 82 | ||
| Средний срок службы, лет, не менее | 25 | ||||
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Таблица 2 - Комплектность
| № п/п | Наименование изделия | Кол-во |
| 1 | Трансформатор тока | 1 |
| 2 | Паспорт | 1 |
| 3 | Руководство по эксплуатации | 1 |
Осуществляется по ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
Основные средства поверки:
- источник высокого напряжения ИВН-500, диапазон выходных напряжений от 1 до 500 кВ;
- измеритель многофункциональный характеристик переменного тока РЕСУРС-ЦР2-ПТ, основная погрешность ± 0,05 %; ± 10 мин.;
- эталонные трансформаторы напряжения:
НЛЛ-6, диапазон напряжений первичной/вторичной обмоток - 6000В/100В, кл. точн. 0,05; НЛЛ-10, диапазон напряжений первичной/вторичной обмоток - 10000В/100В, кл. точн. 0,05; НЛЛ-35-6, диапазон напряжений первичной/вторичной обмоток - 35000В/100В, кл. точн. 0,05;
- магазин нагрузок МР3025, основная погрешность ± 4 %.
Сведений нет.
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения типа НОМ-6 У3, НОМ-10 У3, ЗНОМ-35 У1
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».
- при осуществлении торговли и товарообменных операций;
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 200 |
| Поверителей | 35 |
| Актуальность данных | 18.11.2024 |
