| Номер в госреестре | 51201-12 |
| Наименование СИ | Трансформаторы напряжения эталонные |
| Обозначение типа СИ | СА921-110-35-0,1 |
| Изготовитель | ООО "ОЛТЕСТ", Украина, г.Киев |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы напряжения эталонные СА921-110-35-0,1 предназначены для применения в качестве рабочего эталона при поверке трансформаторов напряжения методом сличения поверяемого трансформатора с эталонным при помощи прибора сравнения в соответствии с ГОСТ 8.216-88.
Трансформаторы напряжения эталонные СА921-110-35-0,1 (далее - трансформаторы) представляют собой однофазные маслонаполненные трансформаторы напряжения с заземляемым выводом Х первичной обмотки (высокого напряжения, далее - обмотка ВН). Вторичная обмотка (низкого напряжения, далее - обмотка НН) и обмотка ВН расположены концентрически на магнитопроводе броневого типа. Высоковольтный вывод А установлен на проходном изоляторе. Низковольтный вывод Х обмотки ВН и низковольтные выводы а110, а110д, а35, х обмотки НН выполнены в виде клемм. Вывод корпуса представляет собой контактную площадку для подключения защитного заземления с помощью болта М8.
Конструктивно трансформаторы выполнены в прямоугольном металлическом корпусе. Между первичной и вторичной обмотками установлен электростатический экран для обеспечения безопасности персонала и оборудования, используемого при поверке. Вывод экрана внутри корпуса трансформатора соединен с клеммой для подключения защитного заземления.
Для переноски трансформаторов в верхней части установлены две ручки. В ручках имеются специальные отверстия для подвешивания на крюк при выполнении разгрузочнопогрузочных работ с помощью подъемных механизмов.

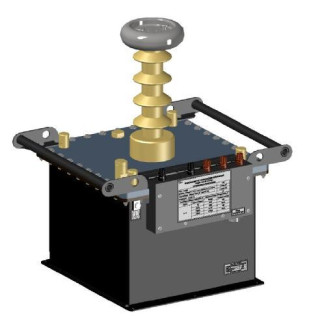

Внешний вид трансформаторов напряжения эталонных СА921-110-35-0,1 представлен на рисунке 1.
Лист № 1 всего листов 3
Таблица 1 - Основные метрологические и технические характеристики трансформаторов
| Наименование характеристики | Значение характеристики |
| Номинальное напряжение первичной обмотки, кВ | 35/V3; 35; 110/V3 |
| Номинальная частота, Гц | 50 |
| Номинальное напряжение вторичной обмотки, В | 100; 100/V3 |
| Число выводов вторичной обмотки | 4 |
| Сопротивление нагрузки вторичной обмотки, кОм, не менее | 100 |
| Пределы допускаемой относительной погрешности напряжения, % | ±0,1 |
| Пределы допускаемой абсолютной угловой погрешности, минуты | ±5 |
| Диапазон значений первичного и вторичного напряжений, в % от номинального | от 80 до 120 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25 °С, % , не более | от 0 до 40 80 |
| Г абаритные размеры, мм, не более | 620x525x435 |
| Масса, кг, не более | 87 |
| Средний срок службы, лет, не менее | 8 |
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Таблица 2 - Комплектность
| № п/п | Наименование изделия | Кол-во |
| 1 | Трансформатор напряжения эталонный СА921-110-35-0,1 | 1 шт. |
| 2 | Кабель низковольтный КН 1(110) | 1 шт. |
| 3 | Болт М8 | 3 шт. |
| 4 | Шайба М8 | 3 шт. |
| 5 | Паспорт | 1 шт. |
осуществляется по ГОСТ 8.216-88 "ГСИ. Трансформаторы напряжения. Методика поверки".
Основное средство поверки - Государственный первичный специальный эталон единиц коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты ГЭТ 175-2009.
Таблица 5 - Основные характеристики ГЭТ 175-2009
| Вид измерений | Измерения электрических и магнитных величин |
| Номинальные значения, диапазон | - диапазон измерений единицы коэффициента масштабного преобразования (KU) электрического напряжения переменного тока - 0,1.. .10000; - диапазон измерений единицы угла фазового сдвига (фи) электрического напряжения переменного тока - 0.0,1 радиан; - номинальная частота - 50 Гц; - диапазон номинальных напряжений - 0,1/V3.. .750/V3 кВ |
| Вид измерений | Измерения электрических и магнитных величин |
| Случайная погрешность воспроизведения | So(Ku)<1,6•10-6+1,21•10-8•Ku(изм); S(фu)£2•10-6+0,0061•фu('изм) радиан |
| Неисключенная систематическая погрешность | 00(Ku)<4,75-10-5 ©^^<2,83-10-5 радиан |
Сведения о методиках (методах) измерений приведены в ГОСТ 8.216 "Трансформаторы напряжения. Методика поверки".
Нормативные документы, устанавливающие требования к трансформатору напряжения эталонному СА921-110-35-0,1
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия»
ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
