| Номер в госреестре | 51202-12 |
| Наименование СИ | Трансформаторы напряжения эталонные |
| Обозначение типа СИ | СА920-10-6-0,1 |
| Изготовитель | ООО "ОЛТЕСТ", Украина, г.Киев |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформатор напряжения эталонный СА920-10-6-0,1 предназначен для применения в качестве рабочего эталона при поверке трансформаторов напряжения методом сличения поверяемого трансформатора с эталонным при помощи прибора сравнения в соответствии с ГОСТ 8.216-88.
Трансформаторы напряжения эталонные СА920-10-6-0,1 (далее - трансформаторы) представляют собой однофазные трансформаторы напряжения с сухой изоляцией первичной обмотки. Первичная обмотка имеет два высоковольтных вывода А и Х. Выводы А и Х выполнены в виде изолированных высоковольтных разъемов штекерного типа, рассчитанных на рабочее напряжение. Выводы вторичной обмотки и вывод для подключения защитного заземления выполнены в виде клемм.
Конструктивно трансформаторы напряжения эталонные СА920-10-6-0,1 выполнены в прямоугольном металлическом корпусе. Между первичной и вторичной обмотками установлен электростатический экран для обеспечения безопасности персонала и оборудования, используемого при поверке. Вывод экрана внутри корпуса трансформаторов соединен с клеммой защитного заземления.
В комплект трансформаторов входят кронштейны, которые позволяют закрепить его при фиксированном использовании.

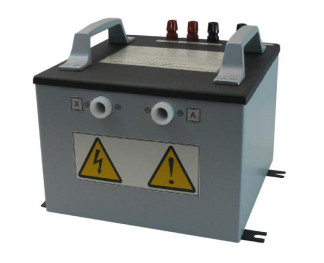

Внешний вид трансформатора напряжения эталонного СА920-10-6-0,1 представлен на рисунке 1.
Место пломбирования
Таблица 1 - Основные метрологические и технические характеристики трансформаторов
| Наименование характеристики | Значение характеристики |
| Номинальное напряжение первичной обмотки, кВ | 6/V3; 6; 10/V3; 10 |
| Номинальная частота, Гц | 50 |
| Наименование характеристики | Значение характеристики |
| Номинальное напряжение вторичной обмотки, В | 100; 100/V3 |
| Число выводов вторичной обмотки | 3 |
| Сопротивление нагрузки вторичной обмотки, кОм, не менее | 100 |
| Пределы допускаемой относительной погрешности напряжения, % | ±0,1 |
| Пределы допускаемой абсолютной угловой погрешности, минуты | ±5 |
| Диапазон значений первичного и вторичного напряжений, в % от номинального | от 80 до 120 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25 °С, % , не более | от 0 до 40 80 |
| Г абаритные размеры, мм, не более | 245x215x260 |
| Масса, кг, не более | 20 |
| Средний срок службы, лет, не менее | 8 |
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Таблица 2 - Комплектность
| № п/п | Наименование изделия | Кол-во |
| 1 | Трансформатор напряжения эталонный СА920-10-6-0,1 | 1 шт. |
| 2 | Кабель высоковольтный КВ1(А) | 1 шт. |
| 3 | Кабель высоковольтный КВ1(Х) | 1 шт. |
| 4 | Кабель низковольтный КН1(10) | 1 шт. |
| 5 | Кронштейн | 2 шт. |
| 6 | Паспорт | 1 шт. |
осуществляется по ГОСТ 8.216-88 "Трансформаторы напряжения. Методика поверки". Основные средства поверки:
1 При определении погрешностей методом сличения с образцовым трансформатором: Таблица 3 - Рабочие эталоны - трансформаторы напряжения._
| Обозначение типа | Диапазон напряжений (первичной/вторичной обмоток), В | Номинальная частота, Гц | Класс точности |
| НЛЛ-15-2 | (3000 -16000)/100 В | 50 | 0,05 |
| НЛЛ-15-4 | (1000 -15000)/100 В | 50 | 0,05 |
| НЛЛ-6 | (6000)/100 В | 50 | 0,05 |
| НЛЛ-10 | (10000)/100 В | 50 | 0,05 |
Таблица 4 - Приборы сравнения
| Обозначение типа | Ддапазон вторичного напряжения, В | Номинальная частота, Гц | Пределы допускаемой погрешности | |||||
| Компаратор СА507 | 20 - 240 | 50 | % | ±(0,005- | fDU | +1-10-4+1-10-4- 5du ) | ||
| ±мин | ±(0,005- | 5du +0,05+0,047- fDU ) | ||||||
| К535 | 5 - 300 | 50 | % | ±[0,01- fDU -(1+0,1-Nn/N)+0,005-An] | ||||
| ±мин | ±0,3 | |||||||
| КНТ-05 | 20 - 250 | 50 | % | ±(0,01- | DU | +2-10-4- | 5du | +5-10-4) |
| ±мин | ±(0,01 | 8du +0,2- | fDU | +0,05) | ||||
| Обозначение типа | Ддапазон вторичного напряжения, В | Номинальная частота, Гц | Пределы допускаемой погрешности | |||
| КНТ-03 | 20-120 | 50 | % | ±(0,001+0,03- | fDU | ) |
| ±мин | ±(0,1+0,03- | fDU | ) | |||
fDU - числовое значение результата измерения относительной разности вторичных напряжений двух ТН, выраженного в процентах;
5DU - числовое значение результата измерения разности фаз вторичных напряжений двух ТН, выраженного в минутах;
N - значение устанавливаемого напряжения, в процентах от номинального;
Nn - конечное значение диапазона измерений напряжения, в процентах от номинального;
An- конечное значение диапазона измерений относительной разности вторичных напряжений двух ТН, в процентах._
2 При определении погрешностей методом компарирования токов Основное средство поверки - Государственный первичный специальный эталон единиц коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения
переменного тока промышленной частоты ГЭТ 175-2009. _Таблица 5 - Основные характеристики ГЭТ 175-2009
| Вид измерений | Измерения электрических и магнитных величин |
| Номинальные значения, диапазон | - диапазон измерений единицы коэффициента масштабного преобразования (Ku) электрического напряжения переменного тока от 0,1 до 10000; - диапазон измерений единицы угла фазового сдвига (фи) электрического напряжения переменного тока - от 0 до0,1 радиан; - номинальная частота - 50 Гц - диапазон номинальных напряжений - от 0,1/V3 до 750/V3 кВ |
| Случайная погрешность воспроизведения | S0(Ku)< 1,6-10-6+1,21 - 10-8-Ки(изм) Б(фи)<2- 10-6+0,0061-фи(изм) радиан |
| Неисключенная систематическая погрешность | 00(Ku)<4,75-10-5 0(фи)<2,83-10-5 радиан |
Сведения о методиках (методах) измерений приведены в ГОСТ 8.216-88 "ГСИ. Трансформаторы напряжения. Методика поверки".
Нормативные документы, устанавливающие требования к трансформатору напряжения эталонному СА920-10-6-0,1
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия»,
ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».
при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
