| Номер в госреестре | 51205-12 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | STE3 |
| Изготовитель | "ALSTOM Grid Messwandler GmbH", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 13.09.2017 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы напряжения STE3 предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления в установках переменного тока промышленной частоты в сетях 110 и 150 кВ, применяются в КРУЭ с элегазовой изоляцией.

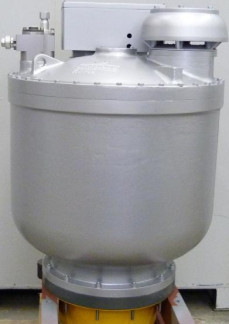

Трансформаторы напряжения типа STE3 представляют собой масштабные преобразователи индуктивного типа, размещенные по три в баке, заполненном элегазом. Принцип действия основан на явлении взаимной индукции в обмотках, намотанных на один сердечник. Каждый трансформатор имеют первичную и до четырех вторичных обмоток. Плотность эле-газа контролируется специальным монитором плотности.
Для обеспечения безопасности предусмотрены предохранительные клапаны с разрывной мембраной. Сердечники набраны из листов трансформаторной стали квадратного сечения и имеют низкие потери. Активная часть трансформатора помещена в бак, изготовленный из высококачественной стали или алюминия. Выводы вторичных обмоток подключены к клеммам контактной коробки, расположенной на боковой поверхности корпуса трансформатора. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа. Изготавливаются модификации трансформаторов трех видов на различные наибольшие напряжения, обозначаемые как STE3-123, STE3-145 и STE3-170, которые различаются также номинальными первичными напряжениями, габаритами и весовыми характеристиками..
| Характеристики | STE3-123 | STE3-145 | STE3- 170 |
| Наибольшее рабочее напряжение, кВ | 126 | 126 | 172 |
| Номинальные первичные напряжения, кВ | 110/V3 | 110/V3 | 150/V 3 |
| Номинальные вторичные напряжения, В | 100/^3,100, 100/3 | ||
| Класс точности/ нагрузка, В • А | 0,2; 0,5; 1; 3/10-600; 3Р; 6Р/10-600; | ||
| Предельная мощность, В • А | 1000 | ||
| Номинальная частота, Гц | 50 | ||
| Масса, кг | 460 | 650 | 1050 |
| Г абаритные размеры: | |||
| - высота, мм | 1226 | 1129 | 1610 |
| - ширина, мм | 800 | 890 | 1200 |
| - глубина, мм | 800 | 890 | 1200 |
Климатическое исполнение У3 по ГОСТ 15150-69 в диапазоне от -30 до +40 °С.
Знак утверждения типа наносится на табличку трансформатора штамповкой, а на титульный лист эксплуатационной документации - типографским способом.
Трансформатор напряжения STE3 - 1 шт.
Руководство по эксплуатации - 1 экз.
Паспорт - 1 экз.
осуществляется по ГОСТ 8.216-88 " ГСИ. Трансформаторы напряжения. Методика поверки". Основные средства поверки:
-Трансформаторы напряжения эталонные NVOS (номинальное первичное напряжение 110/V3; 150/V3, класс точности 0,01).
- Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Сведения приведены в руководстве по эксплуатации «Трансформаторы напряжения типа STE3» фирмы ALSTOM Grid Messwandler GmbH.
Нормативные документы, устанавливающие требования к трансформаторам напряжения STE3:
ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия".
ГОСТ 8.216-88 "ГСИ. Трансформаторы напряжения. Методика поверки".
- осуществлении торговли и товарообменных операций;
- выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 18.11.2024 |
