Измерители перемещений (деформаций) бесконтактные VETO, 51208-12

Назначение

Измерители перемещений (деформаций) бесконтактные VETO (далее по тексту - измерители) предназначены для измерения перемещений и деформаций при испытаниях образцов.

Описание

Конструктивно измерители выполнены в виде законченного автономного измерительного устройства, в состав которого входят следующие элементы:

-    цифровая видеокамера с объективом, обеспечивающая регистрацию видеоизображения испытуемого образца с высоким разрешением;

-    низковольтный осветитель высокой интенсивности с использованием низковольтных светодиодов, обеспечивающий оптимальную освещенность объекта испытаний при любых условиях внешнего освещения;

-    персональный компьютер с установленным программным обеспечением (ПО) для проведения измерений и обработки результатов измерений.

Цифровая видеокамера с объективом установлена на оснастке фиксации перед рабочей зоной, в которую помещен испытуемый образец. Рабочая зона освещается специальным осветителем.

Измерители осуществляют измерение перемещений путем отслеживания перемещения контрольных точек на видеоизображении испытываемого образца. Контрольные точки задаются оператором с помощью ПО перед началом измерений.

Диапазон измерений зависит от размера области видимости, выбранной базовой длины и положения контрольных точек: измерения возможны только при нахождении обеих контрольных точек в области видимости.

Измерители изготавливаются в 47 модификациях, отличающихся используемым объективом и диапазоном измерения. Ряд модификаций имеет изменяемый диапазон измерений, регулируемый настройкой объектива.

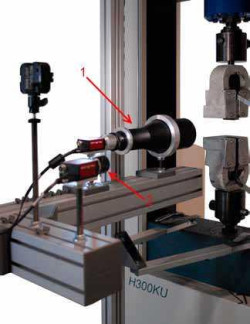

Внешний вид измерителей перемещений (деформаций) бесконтактных VETO приведен на рис.1.

Условия эксплуатации:

-    температура, °С

20 ± 3 60 ± 20 84.106

-    относительная влажность, %

-    давление, кПа

Идентификационные данные программного обеспечения:

Программное обеспечение защищено от несанкционированного доступа электронным ключом. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Знак утверждения типа

Знак утверждения типа СИ наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус объектива методом этикетирования.

Комплектность

1.    Видеокамера

1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт.

1 экз.

1 экз.

2.    Объектив*

3.    Кабель для подключения камеры

4.    Оснастка фиксации

5.    Осветитель**

6.    Компьютер**

7.    Программное обеспечение

8.    Транспортировочный кейс

9.    Руководство по эксплуатации «Измерители перемещений (деформаций)

бесконтактные VETO. Руководство по эксплуатации»

10.    Методика поверки МП ТИнТ 54-2012 «Измерители перемещений

(деформаций) бесконтактные VETO. Методика поверки»

* - допускается использование одной камеры в составе разных измерителей ** - комплектуется по требованию Заказчика.

Поверка

осуществляется в соответствие с документом МП ТИнТ 54-2012 «Измерители перемещений (деформаций) бесконтактные VETO. Методика поверки», утвержденном Руководителем ГЦИ СИ ООО «ТестИнТех» «23» июня 2012 г.

Основными средствами поверки являются:

-    калибратор датчиков деформаций, 0.100 мм, ПГ не более ±0,02 % (не менее 0,2 мкм)

- для диапазона измерений до 100 мм;

-    машина испытательная, ПГ перемещения траверсы не более ± 100 мкм - для диапазона измерений свыше 100 мм.

Сведения о методах измерений

Метод измерений изложен в документе «Измерители перемещений (деформаций) бесконтактные VETO. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к измерителям

1.    МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10-6 ^ 50 м и длин волн в диапазоне 0,2 ^ 50 мкм»;

2.    Техническая документация фирмы-изготовителя Tinius Olsen (США).

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
