Весы электронные с печатью этикеток 500, 51212-12

Назначение

Весы электронные с печатью этикеток серии 500 (далее - весы) предназначены для статических измерений массы.

Описание

Принцип действия весов основан на преобразовании действующей на весы силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сопротивления тензорезисторов, преобразуемого в аналоговый электрический сигнал. Электрический сигнал, пропорциональный массе взвешиваемого объекта, поступает на вход вторичного преобразователя для обработки и индикации результатов измерений.

Весы состоят из весоизмерительного устройства и индикатора, соединенных между собой с помощью кабеля. Весоизмерительное устройство включает в себя грузоприемную платформу, грузопередающее устройства, весоизмерительный датчик. Индикатор обеспечивает электрическое питание датчика, аналого-цифровое преобразование его сигнала, обработку и индикацию результатов измерений.

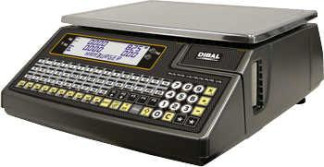

Весы выпускаются в четырех вариантах исполнения: «WIND» (W-010, W-010 B, W-015, W-020, W-020B, W-025), «MISTRAL» (M-510, M-510B, M-515, M-520, M-520B, M-525), «TORNADO» (T-530, T-530B, T-535), «STAR» (S-540, S-540B, S-545, S-547).

Варианты исполнения отличаются взаимным расположением основных функциональных узлов (форм-фактор), типом дисплея, объемом памяти для хранения информации о продуктах, типом печатающего устройства, типом интерфейса, возможностью подключения сканера для считывания штрихкода. В зависимости от количества жидкокристаллических дисплеев (один или два) весы могут использоваться для фасовки продуктов (один дисплей) или для использования при прямой продаже населению (два дисплея). В зависимости от назначения весов клавиатура может иметь разное количество клавиш: для фасовки и для использова-

Весы снабжены защищенными интерфейсами (в соответствии с T.2.3.6 ГОСТ 532282008) RS-232, Ethernet.

Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются контрольной этикеткой в двух или трех точках в зависимости от форм-фактора. Схемы пломбирования от несанкцио-

нированного доступа приведены на рисунках 1 и 2. Контрольные этикетки в местах, отмеченных зеленым контуром, наклеивает представитель сервисной службы. Весы пломбируются пломбой поверителя в местах, отмеченных красным контуром.

Маркировка весов производится на фирменной наклейке (Рис. 4),

Рисунок 4 -Маркировка весов

где указывается:

-    максимальная нагрузка (Max);

-    минимальная нагрузка (Min);

-    поверочное деление (e);

-    диапазон устройства выборки массы тары (Т);

-    знак утверждения типа;

-    знак соответствия требованиям основных директив ЕС;

-    серийный номер весов;

-    параметры электропитания.

Программное обеспечение

В весах используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации.

Таблица 2 - Идентификационные данные ПО

Идентификация программы осуществляется путем просмотра номера версии и контрольной суммы при включении весов в тестовом режиме при нажатии SHIFT 1(во второй строке значение контрольной суммы, в третьей строке справа - номер версии).

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Влияние ПО учтено при нормировании метрологических характеристик.

Технические характеристики

Метрологические и технические характеристики, включая показатели точности:

1.    Класс точности весов по ГОСТ Р 53228-2008 .........................................средний

2.    Максимальная нагрузка (Max) и минимальная нагрузка (Min), действительная цена деления (d), поверочное деление (e), число поверочных делений (n), пределы допускаемой погрешности весов (mpe) при поверке приведены в таблицах 3, 4 и 5.

3.    Предел допускаемого размаха...............................................................|mpe|

4.    Диапазон устройства выборки массы тары:

-    для однодиапазонных и многодиапазонных весов, кг................. от 0 до Мах-е

-    для многоинтервальных весов, кг.........................................от 0 до Мах1-е1

5.    Диапазон устройства первоначальной установки нуля не превышает........20 % Мах

6.    Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем не превышает.....................................................................................4 % Мах

7.    Условия эксплуатации:

-    предельные значения температуры (Tmin, Tmax), °С.....................минус 10, + 40

-    относительная влажность воздуха при 35 °С (без конденсации), %, не более.. 80

8.    Параметры электропитания:

1) электропитание от сети переменного тока:

-    напряжением, В..............................................................от 110 до 230

-    частотой, Гц.......................................................................от 50 до 60

2 ) электропитание от аккумуляторной батареи напряжением, В.................2-10

9.    Габаритные размеры весов (длина, ширина, высота), не более, мм..............375, 470, 525

10.    Масса весов, не более, кг.....................................................................16

11.    Средняя наработка до отказа 2000 ч при средней загрузке средства измерений 8 часов в сутки.

12.    Средний срок службы весов, лет, не менее.....................................................10

Таблица 3- Метрологические характеристики однодиапазонных весов электронных с

печатью этикеток серии 500

Таблица 4- Метрологические характеристики многодиапазонных весов электронных с печатью этикеток серии 500_

Таблица 5- Метрологические характеристики многоинтервальных весов электронных с печатью этикеток серии 500_

Знак утверждения типа

Знак утверждения типа наносится на корпус весов в виде наклейки или фотохимическим способом на фирменную пластину, закрепляемую на корпусе весов, и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Примечание- По требованию потребителя поставляются по дополнительному заказу:

—    компакт диск с программным обеспечением обработки данных;

—    соединительный кабель RS232.

Поверка

осуществляется в соответствие с приложением Н «Методика поверки весов» ГОСТ Р 532282008 и разделом «Поверка» документа «Весы электронные с печатью этикеток серии 500. Руководство по эксплуатации».

Основные средства поверки: эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2005. Сведения о методиках (методах) измерений

приведены в документе «Весы электронные с печатью этикеток серии 500. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к весам электронным с печатью этикеток серии 500

1.    ГОСТ Р 53228-2008 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.

2.    ГОСТ 8.021-2005 ГСИ. Государственная поверочная схема для средств измерений

массы.

3.    Техническая документация изготовителя.
