| Номер в госреестре | 51215-12 |
| Наименование СИ | Клещи электроизмерительные |
| Обозначение типа СИ | APPA A5, APPA 30, APPA 30R, APPA 30T, APPA 39MR, APPA A2, APPA A3, APPA A3D, APPA A3DR, APPA A6N |
| Изготовитель | "APPA Technology Corporation", Тайвань |
| Год регистрации | 2012 |
| Срок свидетельства | 07.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Клещи электроизмерительные АРРА А5, АРРА 30, АРРА 30R, АРРА 30Т, АРРА 39MR, АРРА A2, АРРА А3, АРРА А3Б, АРРА А3DR, АРРА А6К (в дальнейшем клещи) предназначены для измерения постоянного и переменного тока без разрыва цепи (АРРА 30Т с внешним милливольтметром), напряжения постоянного и переменного тока, сопротивления постоянному току, частоты (АРРА 39MR, АРРА А3D, АРРА А3DR).
Клещи представляют собой компактные портативные многофункциональные измерительные приборы в ударопрочном исполнении, принцип действия которых основан на аналого-цифровом преобразовании входных сигналов. Управление процессом измерения осуществляется с помощью встроенного микропроцессора. Включение прибора и выбор режима работы осуществляется центральным или ползунковым переключателем. Измеренные значения отображаются на жидкокристаллическом дисплее, имеющем цифровую шкалу, индикаторы режимов измерения, индикаторы единиц измерения и предупреждающие индикаторы.

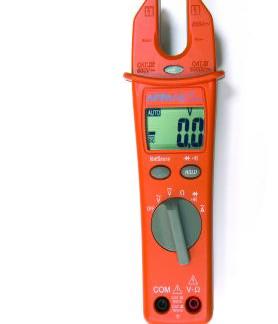

Рисунок 1 - Общий вид клещей электроизмерительных
Клещи АРРА являются многофункциональными. Перечень возможностей каждой из моделей указан в таблице 1. Модель клещей АРРА А3D имеет дополнительную возможность бесконтактной индикации переменного напряжения и тока.
Задняя панель клещей скреплена с передней с помощью двух винтов, один из которых служит местом пломбировки.
Таблица 1
| Функциональные возможности | < < | АРРА А6К | АРРА 30 | АРРА 30R | АРРА 30T | АРРА 39MR | АРРА A2 | АРРА A3 | АРРА A3D/ A3DR |
| Измерение постоянного тока | - | - | • | • | • | • | - | - | • |
| Измерение переменного тока | • | • | • | • | • | • | • | • | • |
| Измерение напряжения постоянного тока | • | • | • | • | • | • | • | ||
| Измерение напряжения переменного тока | • | • | • | • | • | • | • | ||
| Измерение сопротивления | • | • | • | • | - | • | - | • | • |
| Измерение частоты | - | - | - | - | - | • | - | - | • |
| Звуковой прозвон цепей | • | • | • | • | - | • | - | • | • |
| Цифровая шкала | • | • | • | • | • | • | • | • | • |
| Выбор предела измерения | Ручн | Авто | Авто | Авто | Ручн. | Авто | Ручн. | Авто | Авто |
| Удержание показаний | • | • | • | • | - | - | • | • | • |
| Регистрация максимальных значений | • | • | • | • | |||||
| Автоустановка нуля | - | - | • | • | • | • | - | - | - |
| Максимальный диаметр провода, мм | 16 | 27 | 22 | 22 | 22 | 51 | 27 | 32 | 27 |
| Индикация полярности | • | - | • | • | - | • | - | • | • |
| Индикация перегрузки | • | • | • | • | - | • | • | • | • |
| Автоматическое выключение питания | • | • | • | • | • | • | • | • | |
| Индикация разряда источника питания | • | • | • | • | • | • | • | • | • |
| Ударопрочное исполнение | • | • | • | • | - | • | - | • | • |
Таблица 2- Режим измерения напряжения постоянного тока
| Модель | Предел диапазона измерений, В | Значение единицы младшего разряда (к) | Пределы допускаемой основной абсолютной погрешности, В |
| АРРА A5 | 200 | 0,1 В | ± (0,01Ux + 2 k) |
| 1000 | 1 В |
| АРРА 30/30R | 0,4 | 0,1 мВ | ± (0,005-Ux + 2 k) |
| 4 | 1 мВ | ||
| 40 | 10 мВ | ||
| 400 | 100 мВ | ||
| 600 | 1000 мВ | ||
| АРРА 39MR | 400 | 0,1 В | ± (0,007-Ux + 2 k) |
| 1000 | 1 В | ||
| АРРА A3 | 200 | 0,1 В | ± (0,01Ux + 5 k) |
| 600 | |||
| АРРА А3Б АРРА А3DR | 400 | 0,1 В | ± (0,007-Ux + 5 k) |
| 600 | |||
| APPA A6N | 1000 | 0,1 В | ± (0,01Ux + 4 k) |
| где UX - измеренное значение, к- значение единицы младшего разряда | |||
Таблица 3- Режим измерения напряжения переменного тока
| Модель | Предел диапазона измерений, В | Значение единицы младшего разряда (к) | Пределы допускаемой основной абсолютной погрешности, В | Диапазон частот, Гц |
| АРРА А5 | 200 | 0,1 В | ± (0,015Ux + 5 k) | 50-500 |
| 750 | 1 В | |||
| АРРА 30/30R | 0,4 | 0,1 мВ | ± (0,02-Ux + 5-k) | 50-60 |
| 4 | 1 мВ | ± (0,015Ux + 5 k) | 40-300 | |
| 40 | 10 мВ | ± (0,015Ux + 5 k) | 40-500 | |
| 400 | 100 мВ | |||
| 600 | 1000 мВ | |||
| АРРА 39MR | 400 | 0,1 В | ± (0,012Ux + 5 k) | 50-500 |
| 600 | 1 В | |||
| АРРА A3 | 200 | 0,1 В | ± (0,015Ux + 5 k) | 50 - 500 |
| 600 | ||||
| АРРА A3D АРРА А3DR | 400 | 0,1 В | ± (0,009 Ux + 5 k) | 50 - 500 |
| 600 | ||||
| APPA A6N | 1,3 - 750 | 0,1 В | ± (0,015Ux + 3 k) | 50 - 500 |
Таблица 4 - Режим измерения силы постоянного тока
| Модель | Предел диапазона измерений, А | Значение единицы младшего разряда (к) | Коэффициент преобразования мВ/А | Пределы допускаемой основной абсолютной погрешности, А |
| АРРА 30/30R | 0 0 | 10 мА | - | ± (0,01Ix + 2 k) |
| 40.. .200 | 100 мА | |||
| 200...300 | 100 мА | ± (0,02-Ix + 2 k) | ||
| АРРА 30T | 0 0 | - | 10 | ± (0,01-Ix + 0,2 А) |
| 40.200 | 1 | ± (0,01-Ix + 1 А) | ||
| 200.300 | ± (0,019Ix + 2-А) |
| АРРА 39MR | 0.400 | 0,1 А | - | ± (0,01Ix + 3 k) |
| 400.600 | 1 А | |||
| 600.1000 | 1 А | ± (0,019Ix + 5 k) | ||
| АРРА A3D АРРА А3DR | 0 0 | 0,01 А | - | ± (0,015Ix + 5 k) |
| 40.400 | 0,1 А | |||
| где IX - измеренное значение, к- значение единицы младшего разряда | ||||
Таблица 5- Режим измерения силы переменного тока
| Модель | Пределы диапазона измерений, А | Значение единицы младшего разряда(к) | Коэффициент преобразования мВ/А | Пределы допускаемой основной абсолютной погрешности, А | Диапазон частот, Гц |
| АРРА А5 | 200 | 0,1 А | - | j* 3 + Я ,0 ± | 50 - 60 |
| АРРА 30/30R | 0 - 4 | 10 мА | - | ± (0,01Ix + 5 k) ± (0,02-Ix + 7 k) | 50 - 60 40 - 1000 |
| 4 - 40 | 10 мА | - | ± (0,01Ix + 3 k) | 50 - 60 | |
| 40 - 200 | 100 мА | - | ± (0,015Ux+5k) | 40 - 1000 | |
| 200 - 300 | 100 мА | - | ± (0,03Ix + 3 k) ± (0,05-Ix + 5 k) | 50 - 60 40 - 1000 | |
| АРРА 30Т | 0 - 40 | - | 10 | ± (0,01-Ix + 0,2-А) | 40 - 400 |
| 40 - 200 | - | 1 | ± (0,01Ix + 1А) | ||
| 200 - 300 | - | ± (0,019Ix + 2А) | |||
| АРРА 39MR | 0 - 400 | 0,1 А | - | ± (0,015Ix + 5 k) | 40 - 400 |
| 400 - 600 | 0,1 А | ||||
| 600 - 1000 | 1 А | j* 5 + i/o 2 ,0 ± | 40 - 200 | ||
| АРРА A2 | 0 - 19,99 | 0,01 А | - | ± (0,03Ix + 5 k) | 50 - 60 |
| 20,00 - 199,9 | 0,1 А | ± (0,02-Ix + 5 k) | |||
| 200 - 400 | 1 А | ± (0,02-Ix + 5 k) | |||
| АРРА А3 | 0 - 199,9 | 0,1 А | - | ± (0,019Ix + 5 k) | 50 - 60 |
| 200 - 400 | 1 А | ± (0,019Ix + 5 k) | |||
| АРРА А3D | 0 - 40 | 0,01 А | - | ± (0,015Ix + 5 k) | 50 - 500 |
| 40 - 400 | 0,1 А | ||||
| APPA A6N | 0,9 - 600 | 0,1 А | ± (0,019Ix + 5 k) | 50 - 60 |
Таблица 6 - Режим измерения сопротивления постоянному току
| Модель | Предел диапазона измерений, Ом | Значение единицы младшего разряда (к), Ом | Предел допускаемой основной абсолютной погрешности, Ом |
| АРРА A5 | 200 | 0,1 | ± (0,01Rx + 5 k) |
| 2 х103 | 1 | ± (0,007 Rx + 2 k) | |
| 2 х104 | 10 | ||
| 2 х105 | 100 | ||
| 2 х106 | 1 х103 | ± (0,01Rx + 2 k) | |
| 2 х107 | 1 х104 | ± (0,019Rx + 5 k) |
| АРРА 30/30R | 400 | 0,1 | ± (0,012-Rx + 6 k) |
| 4х103 | 1 | ± (0,009-Rx + 3 k) | |
| 4х104 | 10 | ||
| 4х105 | 100 | ± (0,012-Rx + 3 k) | |
| 4х106 | 1000 | ||
| 4х107 | 1х104 | ± (0,022-Rx + 5 k) | |
| АРРА 39MR | 4х103 | 1 | ± (0,01Rx + 2 k) |
| 4х104 | 10 | ||
| АРРА A3 | 200 | 0,1 | ± (0,01Rx + 2 k) |
| 2 х103 | 1 | ± (0,007 Rx + 2 k) | |
| 2 х104 | 10 | ||
| 2 х105 | 100 | ||
| 2 х106 | 1000 | ± (0,01Rx + 2 k) | |
| 2 х107 | 10000 | ± (0,035 Rx + 2 k) | |
| АРРА A3D АРРА А3DR | 400 | 0,1 | ± (0,009 Rx + 2 k) |
| 4х103 | 1 | ||
| 4х104 | 10 | ||
| APPA A6N | 1х104 | 0,1 | ± (0,02-Rx + 2 k) |
| где RX - измеренное значение, к- значение единицы младшего разряда | |||
Таблица 7 - Режим измерения частоты
| Модель | Предел измерений, Гц | Значение единицы младшего разряда (к), Г ц | Предел допускаемой основной абсолютной погрешности, Гц |
| АРРА 39MR | 4х103 | 1 | ± (0,005 Fx + 3 k) |
| 1х104 | 10 | ||
| АРРА A3D АРРА A3DR | 0 - 40 | 0,01 | ± (0,003 Fx + 5 k) |
| 40 - 400 | 0,1 | ||
| 400 - 4х103 | 1 | ||
| 4х103-4х104 | 10 | ||
| где FX - измеренное значение, к- значение единицы младшего разряда Минимальная частота входного сигнала 20 Гц. Чувствительность: 6 А ср. кв. (10 А в полосе частот 1.10 кГц); 3 В ср. кв | |||
Таблица 8- Общие технические характеристики
| Параметры | АРРА A5 | АРРА А6N | АРРА 30/30R | АРРА 30T | АРРА 39MR | АРРА А2 | АРРА А3 | АРРА A3D, А3DR |
| Дополнительная погрешность от изменения температуры окружающей среды на 10°С | 0,2 от основной; 0,15 от основной для постоянного и переменного напряжения и сопротивления 30/30R | |||||||
| Максимально индицируемое значение | 2000 | 9999 | 3999 | - | 3999 | 1999 | 4000 | |
| Максимальный раскрыв губок, мм | - | 32 | 25 | 53 | 31 | - | ||
| Максимальный диаметр провода, мм | 16 | 27 | 22 | 51 | 28 | 27 | ||||||
| Максимальный размер шины, мм | - | - | - | 24х60 | - | - | ||||||
| Питание | 1,5 В х 2 (тип АА) | 9 В (тип «Крона») | 1,5 В х 2 (тип ААА) | 9 В (тип «Крона») | 9 В (тип «Крона») | 9 В (тип «Крона) | 1,5 В х 2 (тип ААА ) | 1,5 В х 2 (тип ААА) | ||||
| Продолжительность работы от одной батареи, ч, не менее | 200 | 250 | 60 | 66 | 40 | 580 | 200 | 200 | ||||
| Условия эксплуатации: | ||||||||||||
| нормальные: температура, °С влажность, %. | 23±5 Не более 80 | |||||||||||
| допустимые: температура, °С влажность, %. | 0...50 не более 45% при (40.50) °С | 0.45 не более 80% при 45 °С | 0.50 не более 80% при 30 °С | |||||||||
| Условия хранения: | ||||||||||||
| Температура, влажность | от минус 20 до 60 °С не более 80 % | |||||||||||
| Г абаритные размеры, мм, не более | 54х193 х31 | 83х200 х48 | 66х192х 27 | 66х185х 32 | 106х270 х36 | 72х180 х35 | 72х1 90х3 2 | 56x188 X 28 | ||||
| Масса (с батареей), кг, не более | 0,28 | 0,47 | 0,22 | 0,31 | 0,55 | 0,24 | 0,31 | 0,25 | ||||
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом или специальным штампом.
Комплект поставки прибора соответствует таблице 9.
| Наименование | Количество | Примечание |
| А | РРА 30/30^30R | |
| Клещи | 1 шт. | |
| Измерительные провода ATL-3 | 2 шт. | |
| Транспортная сумка АС - 35 | 1 шт. | |
| Источник питания | 2 шт. | Установлен (1,5 В, тип ААА) |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки 54882137/2-12МП | 1 экз. | |
| Упаковочная коробка | 1 шт. | |
| АРРА А5 | ||
| Клещи АРРА А5 | 1 шт. | |
| Измерительные провода ATL-3 | 2 шт. | |
| Источник питания | 2 шт. | 1,5 В х 2 (установлены) |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки 54882137/2-12МП | 1 экз. | |
| Упаковочная коробка | 1 шт. | |
| А | РРА 39МКМ6№ | |
| Клещи АРРА 39МR | 1 шт. | |
| Измерительные провода ATL-3 | 2 шт. | |
| Транспортная сумка АС - 39 | 1 шт. | |
| Источник питания | 1 шт. | Установлен (9 В, тип Крона) |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки 54882137/2-12МП | 1 экз. | |
| Упаковочная коробка | 1 шт. | |
| АРРА А2/А3/А3D/А3DR | ||
| Клещи | 1 шт. | |
| Измерительные провода ATL-3 | 2 шт. | Кроме АРРА А2 |
| Источник питания (для А3/А3D) | 2 шт. | 1,5 В х 2 (установлены) |
| Источник питания (для А2) | 1 шт. | Установлен (9 В, тип "Крона) |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки 54882137/2-12МП | 1 экз. | |
| Упаковочная коробка | 1 шт. | |
| Чехол | 1 шт. | |
осуществляется в соответствии с документом «Клещи электроизмерительные АРРА А5, АРРА 30, АРРА 30R, АРРА 30Т, АРРА 39MR, АРРА A2, АРРА А3, АРРА А3Б, АРРА А3БЯ, АРРА A6N. Методика поверки» 54882137/2-12 МП, утвержденным ГЦИ СИ ФБУ «ЦСМ Московской области 24 августа 2012 г.
Основное поверочное оборудование:
- калибратор FLUKE 5520A, погрешность по напряжению от ±0,0011 % до ±0,025 %, погрешность по току от ±0,01 % до ±0,12 %, погрешность по сопротивлению от ±0,0028 % до
0,025 % (с опцией SC 600), погрешность по частоте 10-6.
Клещи электроизмерительные АРРА А5, АРРА 30, АРРА 30R, АРРА 30Т, АРРА 39MR, АРРА A2, АРРА А3, АРРА А3Б, АРРА А3DR, АРРА A6N. Руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к клещам электроизмерительным АРРА А5, АРРА 30, АРРА 30R, АРРА 30Т, АРРА 39MR, АРРА A2, АРРА А3, АРРА А3Б, АРРА А3Б^ АРРА A6N
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Техническая документация фирмы «APPA Technology Corporation», Тайвань.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 22553 |
| Поверителей | 189 |
| Актуальность данных | 05.12.2024 |
