| Номер в госреестре | 51217-12 |
| Наименование СИ | Преобразователи измерительные кондуктометрические |
| Обозначение типа СИ | si792 (x) C, si794 C |
| Изготовитель | "HACH Company", США; Фирма "HACH LANGE GmbH", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 13.09.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Преобразователи измерительные кондуктометрические модели si792x C, si794 C предназначены для измерений электропроводимости и температуры водных растворов совместно с датчиками электропроводимости.

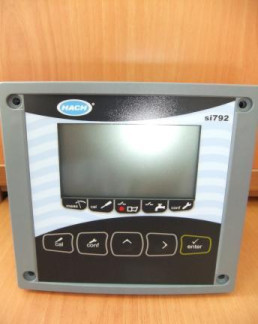

Преобразователи измерительные кондуктометрические модели si792x С, si794 С относятся к вторичным преобразователям. Они состоят из одного блока, который может крепиться на панели, стене или трубе. Корпус преобразователей защищает их от неблагоприятных погодных воздействий и механических повреждений.
На передней панели преобразователей расположен дисплей и кнопки управления. Дисплей отражает текущие значения измеряемых величин (удельную электропроводимость, температуру), индикацию режимов работы и самодиагностики. В корпусе расположены печатные платы с элементами электрической схемы. Преобразователи модели si792x С - двухпроводные, модели si794 С - четырехпроводные, которые могут питаться от источников как переменного, так и постоянного тока. Преобразователи предназначены для работы как с двухэлектродными, так и с четырехэлектродными датчиками. Обмен данными с внешними приборами осуществляют через два выхода аналогового выходного сигнала (0/4 - 20) мА (модель si794 С) или по одному из трех протоколов: HART (si792x С), Foundation Fieldbus (si792x С-FF), Profibus PA (si792x С-PA). Символ «x» в двухпроводной модели si792x означает взрывобезопасное исполнение.
Идентификационные данные программного обеспечения
| Наименование | Идентификаци | Номер версии | Цифровой иденти | Алгоритм вычис- |
| программного | онное наимено | (идентификаци- | фикатор программ | ления цифрового |
| обеспечения | вание про- | онный номер) | ного обеспечения | идентификатора |
| граммного | программного | (контрольная сумма | программного | |
| обеспечения | обеспечения | исполняемого кода) | обеспечения | |
| HACHLANGE | HACH LANGE | 1.0 | - | CRC8 |
| si792x C | si792x C | |||
| HACH LANGE | HACH LANGE | 1.1.0 | - | CRC8 |
| si792x C-PA | si792x C-PA | |||
| HACHLANGE | HACHLANGE | 1.0 | - | CRC8 |
| si792x C-FF | si792x C-FF | |||
| HACH LANGE | HACH LANGE | 1.0.0 | - | CRC8 |
| si794 C | si794 C |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:
- "A" - метрологически значимая часть ПО СИ и измеренные данные не требуют специальных средств защиты от преднамеренных изменений.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
| Характеристика | si792x C, si792x CPA, si792x C-FF | si794 C |
| Диапазон измерений удельной электропроводимости, См/м | 0 - 100 | 0 - 100 |
| Диапазон измерений температуры рабо- о/"ч чей среды, С | от -20 до 100 | от -20 до 100 |
| Характеристика | si792x C, si792x CPA, si792x C-FF | si794 C |
| Пределы допускаемой относительной погрешности измерений удельной электропроводимости, % | ± 1 | ± 1 |
| Пределы допускаемой абсолютной по- 0/"ч грешности измерений температуры, C | ± 1 | ± 1 |
| Напряжение источников питания, В: Частота переменного тока, Гц | 14 - 30 постоянного тока | 24(-15%) постоянного тока 230 (+10%) переменного тока 45 - 65 |
| Потребляемая мощность, Вт и В • А, не более | 2,5 Вт | 5 ВА 2,5 Вт |
| Масса, кг, не более | 1 | 1 |
| Г абаритные размеры, мм, не более | 144х144х105 | 144х144х105 |
| Наработка на отказ, ч | 10000 | 10000 |
Условия измерений:
| о/"ч - температура окружающей среды, С | от минус 20 до 55 |
| - относительная влажность окружающей среды, % | 10 - 95 (без конденсации) |
| о/~' - температура хранения, С | от минус 20 до 70 |
Параметры безопасности:
-взрывоопасные смеси категории DA, IIB, IIC,
-вид взрывозащиты - искробезопасная цепь уровня ia, ib,
-маркировка взрывозащиты для исполнения si792x С - I Exib[ia]IICT4, для исполнения si792x С-FF, si792x С-PA - I ExibIICT4,
-степень защиты оболочки - IP65,
-защита от поражения электрическим током -III.
наносится на боковую панель прибора и титульный лист руководство по эксплуатации в виде наклейки.
Модуль дисплея одной из моделей (si792x С, si792x С-FF, si792x С-PA, si794 С).
Задний корпус.
Пакет с крепежными и соединительными элементами.
Руководство по эксплуатации.
Инструкция по поверке.
Акт заводских испытаний.
осуществляется по документу МП 51217-12 «Инструкция. Преобразователи измерительные кондуктометрические модели si792x С, si794 С. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» 11.07.2012г.
Основные средства поверки: магазины сопротивления Р4831 (Госреестр № 6332-77), включающий диапазон (0,1- 100 ) кОм, кл.0,02; катушки электрического сопротивления измерительные (Госреестр № 1162-58): Р321, (0,1 и 1) Ом, кл.0,01; Р331, (100, 1000) Ом, кл 0,01.
Сведения о методиках (методах) измерений: приведены в руководстве по эксплуатации (разделы 2, 3).
Нормативные и технические документы, устанавливающие требования к преобразователям кондуктометрическим модели si792x С, si794 С
техническая документация фирм-изготовителей: «HACH Company», США и «HACH LANGE GmbH», Г ермания.
| Зарегистрировано поверок | 18 |
| Поверителей | 4 |
| Актуальность данных | 19.11.2024 |
