| Номер в госреестре | 51219-12 |
| Наименование СИ | Калибраторы |
| Обозначение типа СИ | AOIP |
| Изготовитель | "AOIP SAS", Франция |
| Год регистрации | 2012 |
| Срок свидетельства | 13.09.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Калибраторы AOIP (далее - калибраторы) предназначены для:
- измерения и воспроизведения напряжения постоянного тока;
- измерения и воспроизведения силы постоянного тока;
- измерения и воспроизведения частоты;
- измерения и воспроизведения электрических сигналов термопар;
- измерения и воспроизведения электрических сигналов термопреобразователей сопротивления;
- измерения давления.
Принцип действия калибраторов в режиме измерений основан на аналогово-цифровом преобразовании (АЦП) измеряемых аналоговых электрических сигналов и отображении их на цифровом дисплее. Принцип действия калибраторов в режиме воспроизведения калиброванных электрических сигналов основан на цифро-аналоговом преобразовании (ЦАП) цифровых сигналов, вырабатываемых или хранящихся в памяти микро-ЭВМ, в аналоговые сигналы, поступающие на выходные гнезда калибраторов.
Дисплей калибраторов отображает результаты измерений и воспроизведения в цифровом виде, а также отображает сведения о режиме работы. Управление калибраторами осуществляется оператором через систему меню.
Основные узлы калибраторов: блок питания, микропроцессор, модули АЦП/ЦАП, ЖК-дисплей, клавиатура. Для связи с персональным компьютером приборы оснащены интерфейсами RS-232 и USB. Для подключения внешних датчиков приборы оснащены интерфейсом IEEE 488.

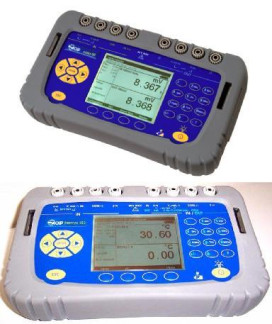

Калибраторы представляют собой переносные цифровые измерительные приборы с расположенными на лицевых панелях ЖК-дисплеем, органами управления в виде клавиш, кнопок и переключателей для задания режима измерений или воспроизведений, а также для набора, ввода или вывода значений физических величин. На лицевых (боковых) панелях калибраторов размещены клеммы измерительных входов (выходов).
Калибраторы изготавливаются в следующих модификациях: Calys 50R, Calys 75R, Calys 100R, Calys 150R, Calys 60R-IS, Calys 80R-IS, Calys 120R-IS, CP 6632R, PJ 6301R, SN 8310R, TC 6621R, TC 6622R, Thermys 150R.
Модификации калибраторов идентичны по принципу действия и отличаются друг от друга функциональными возможностями, конструкцией корпуса, расположением органов управления, диапазонами измерений, пределами допускаемых погрешностей, габаритными размерами и массой.
• •
о о - С
тглг
Calys 60R-IS, Calys 80R-IS, Calys 120R-IS
Калибраторы имеют встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не может быть изменена пользователем.
Внешнее ПО применяется для связи с компьютером через интерфейсы RS-232, IEEE 488 и USB. Оно состоит из драйвера, позволяющего подключать калибратор к персональному компьютеру как съемный диск (флэш-память) и программы, позволяющей сохранять установки и параметры калибратора; проводить быструю оценку и сравнения результатов измерений;
распечатывать отчеты; сохранять результаты измерений на жестком диске компьютера. Внешнее ПО не является метрологически значимым.
Таблица 1 - Характеристики программного обеспечения (ПО)
| Тип прибора | Наиме нование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Calys 50R | Встро енное | Микро программа | B.10 | 01895E37CA48D40D4E4D 9E37C0F3FC44 | md5 |
| Внешнее | Datacal | 2.4 | 75185787D12F0A3FB1093 A8265821E2B | md5 | |
| Calys 75R | Встро енное | Микро программа | B.10 | 01895E37CA48D40D4E4D 9E37C0F3FC44 | md5 |
| Внешнее | Datacal | 2.4 | 75185787D12F0A3FB1093 A8265821E2B | md5 | |
| Calys 100R | Встро енное | Микро программа | B.10 | 01895E37CA48D40D4E4D 9E37C0F3FC44 | md5 |
| Внешнее | Datacal | 2.4 | 75185787D12F0A3FB1093 A8265821E2B | md5 | |
| Calys 150R | Встро енное | Микро программа | A.10 | 7DF1BE9F6B8A6232407C 3C8BB1E6FA5E | md5 |
| Внешнее | Datacal | 2.4 | 75185787D12F0A3FB1093 A8265821E2B | md5 | |
| Calys 60R-IS | Встро енное | Микро программа | - | - | - |
| Calys 80R-IS | Встро енное | Микро программа | - | - | - |
| Calys 120R-IS | Встро енное | Микро программа | - | - | - |
| CP 6632R | Встро енное | Микро программа | - | - | - |
| PJ6301R | Встро енное | Микро программа | - | - | - |
| Внешнее | LCL301 | B.04 | AC117D387ECF0527F184 BFFDF8FFB2DC | md5 | |
| SN 8310R | Встро енное | Микро программа | - | - | - |
| Внешнее | LC104 | A.00 | 391F4B891EC13BE1826B D72562EFA7FD | md5 | |
| TC 6621R | Встро енное | Микро программа | B.07 | CE2B871FA0009414EA5A EF82DADD1878 | md5 |
| Внешнее | Datacal | 2.4 | 75185787D12F0A3FB1093 A8265821E2B | md5 | |
| TC 6622R | Встро енное | Микро программа | B.07 | CE2B871FA0009414EA5A EF82DADD1878 | md5 |
| Внешнее | Datacal | 2.4 | 75185787D12F0A3FB1093 A8265821E2B | md5 | |
| Thermys 150R | Встро енное | Микро программа | A.10 | C000CEAEA06FCCD780E 9C62075F0AEC3 | md5 |
| Внешнее | Datacal | 2.4 | 75185787D12F0A3FB1093 A8265821E2B | md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «С» в соответствии с МИ 3286-2010.
Основные технические характеристики калибраторов приведены в таблицах 2 - 23. Погрешности измерений представлены в следующем виде:
± Др - пределы допускаемой основной абсолютной погрешности калибратора в нормальных условиях.
Значения Др вычисляют по формуле:
Др = ±(АТх + В),
где: А - процент от показаний;
Тх - измеренное значение величины (показания);
В - постоянная величина.
± 8р - пределы допускаемой дополнительной температурной погрешности калибратора, вызванной отклонением температуры окружающего воздуха на 1 °С за пределы диапазона компенсированных температур от + 18 °С до + 28 °С (если нет других данных). Измеряется в %/°С относительно измеренного значения величины.
Таблица 2 - Измерение напряжения постоянного тока
| Тип калибратора | Диапазон измеряемого параметра | Цена единицы младшего разряда, мкВ | А, % | В, мкВ | Примечание |
| Calys 50R Calys 75R | ±100 мВ | 1 | 0,013 | 3 | Квх.>10 МОм |
| ±1 В | 10 | 0,013 | 20 | Квх.>10 МОм | |
| ±10 В | 100 | 0,015 | 200 | Квх.=1 МОм | |
| ±50 В | 1000 | 0,015 | 2000 | Квх.=1 МОм | |
| 8р = ± 0,0007 %/°С | |||||
| Calys 100R | ±100 мВ | 1 | 0,010 | 3 | Квх.>10 МОм |
| ±1 В | 10 | 0,010 | 20 | Квх.>10 МОм | |
| ±10 В | 100 | 0,012 | 200 | Квх.=1 МОм | |
| ±50 В | 1000 | 0,012 | 2000 | Квх.=1 МОм | |
| 8р = ± 0,0007 %/°С | |||||
| Calys 150R | От -10 до 100 мВ | 1 | 0,005 | 2 | Квх.>10 МОм |
| От -0,1 до 1 В | 10 | 0,005 | 8 | Квх.>10 МОм | |
| От -1,0 до 10 В | 100 | 0,007 | 80 | Квх.=1 МОм | |
| От -5,0 до 50 В | 1000 | 0,007 | 500 | Квх.=1 МОм | |
| 8р = ± 0,0005 %/°С | |||||
| Calys 60R-IS | От - 20 до + 200 мВ | 1 | 0,02 | 3 | Квх.>10 МОм |
| От - 0,2 до + 2 В | 10 | 0,02 | 10 | Квх.>10 МОм | |
| От - 2 до + 12 В | 100 | 0,02 | 100 | Квх.>0,5 МОм | |
| 8р = ± 0,002 %/°С относительно 23°С в диапазоне от 0 до 45°С | |||||
| Calys 80R-IS | От - 20 до + 200 мВ | 1 | 0,01 | 3 | Квх.>10 МОм |
| От - 0,2 до + 2 В | 10 | 0,01 | 10 | Квх.>10 МОм | |
| От - 2 до + 12 В | 100 | 0,01 | 100 | Квх.>0,5 МОм | |
| 8р = ± 0,002 %/°С относительно 23°С в диапазоне от 0 до 45°С | |||||
| Calys 120R-IS | От - 20 до + 200 мВ | 1 | 0,006 | 3 | Квх.>10 МОм |
| От - 0,2 до + 2 В | 10 | 0,006 | 10 | Квх.>10 МОм | |
| От - 2 до + 12 В | 100 | 0,006 | 100 | Явх. >0,5 МОм | |
| 8р = ± 0,002 %/°С относительно 23°С в диапазоне от 0 до 45°С | |||||
| PJ6301R | ±60 мВ | 0,1 | 0,01 | 6 | Явх. >1 ГОм |
| ±600 мВ | 1 | 0,01 | 6 | Явх. >1 ГОм | |
| ±6 В | 10 | 0,01 | 30 | Квх>1 ГОм | |
| ±60 В | 100 | 0,01 | 300 | Квх.>10 МОм | |
| 8р = ±10 % Др /°С относительно (23±1) °С в диапазоне от 0 до +50°С | |||||
| Тип калибратора | Диапазон измеряемого параметра | Цена единицы младшего разряда, мкВ | А, % | В, мкВ | Примечание |
| CP 6632R | От -2 до 10 В | 1000 | 0,015 | 2000 | Rbx>1 МОм |
| От -2 до 25 В | 1000 | 0,015 | 2000 | Rbx>1 МОм | |
| От -5 до 50 В | 1000 | 0,015 | 4000 | Rbx>1 МОм | |
| 8р = ± 0,0015 %/°С | |||||
| TC 6621R | От -10 до 100 мВ | 1 | 0,02 | 3 | Rbx>1 МОм |
| 8р = ± 0,0015 %/°С | |||||
| Thermys 150R | От - 10 до + 75 мВ | 1 | 0,005 | 2 | Rbx>10 МОм |
| 8р = ± 0,0005 %/°С | |||||
Примечание: Rbx. - входное сопротивление калибратора.
Таблица 3 - Воспроизведение напряжения постоянного тока
| Тип калибратора | Диапазон измеряемого параметра | Цена единицы младшего разряда, мкВ | А,% | В, мкВ | Примечание |
| Calys 50R Calys 75R | От 0 до 100 мВ | 1 | 0,013 | 3 | Янагр. 1 кОм |
| От 0 до 2 В | 10 | 0,013 | 30 | Янагр. 2 кОм | |
| От 0 до 20 В | 100 | 0,015 | 300 | Янагр. 4 кОм | |
| 8р = ± 0,0007 %/°С | |||||
| C alys 100R | От 0 до 100 мВ | 1 | 0,010 | 3 | Янагр. 1 кОм |
| От 0 до 2 В | 10 | 0,012 | 30 | Янагр. 2 кОм | |
| От 0 до 20 В | 100 | 0,012 | 300 | Янагр. 4 кОм | |
| 8р = ± 0,0005 %/°С | |||||
| Calys 150R | От -5 до 100 мВ | 1 | 0,005 | 2 | Янагр. 1 кОм |
| От -0,005 до 1 В | 10 | 0,005 | 8 | Янагр. 2 кОм | |
| От -0,1 до 10 В | 100 | 0,007 | 80 | Янагр. 4 кОм | |
| От -0,1 до 50 В | 1000 | 0,007 | 500 | Янагр. 4 кОм | |
| 8р = ± 0,0005 % /°С | |||||
| Calys 60R-IS | От - 20 до + 200 мВ | 1 | 0,02 | 3 | Rfibix.=0,5 Ом |
| От - 0,2 до + 2 В | 10 | 0,02 | 10 | REbix.=0,5 Ом | |
| От - 2 до + 12 В | 100 | 0,02 | 100 | REbix.=0,5 Ом | |
| 8р = ± 0,002 %/°С относительно 23°С в диапазоне от 0 до 45°С | |||||
| Calys 80R-IS | От - 20 до + 200 мВ | 1 | 0,01 | 3 | Rfibix.=0,5 Ом |
| От - 0,2 до + 2 В | 10 | 0,01 | 10 | REbix.=0,5 Ом | |
| От - 2 до + 12 В | 100 | 0,01 | 100 | REbix.=0,5 Ом | |
| 8р = ± 0,002 %/°С относительно 23°С в диапазоне от 0 до 45°С | |||||
| Calys 120R-IS | От - 20 до + 200 мВ | 1 | 0,006 | 3 | Rebx.=0,5 Ом |
| От -0,2 до +2 В | 10 | 0,006 | 10 | Rebx.=0,5 Ом | |
| От -2 до +12 В | 100 | 0,006 | 100 | Rebx.=0,5 Ом | |
| 8р = ± 0,002 %/°С относительно 23°С в диапазоне от 0 до 45°С | |||||
| PJ6301R | От -100 до +600 мВ | 1 | 0,015 | 6 | Квыге^^мОм |
| От - 1 до 6 В | 10 | 0,015 | 30 | Квыгс^^мОм | |
| От - 10 до 60 В | 100 | 0,015 | 300 | Квыге^^мОм | |
| 8р = ± 10 % Ар /°С относительно (23±1) °С в диапазоне от 0 до +50°С | |||||
| SN 8301R | От -11 до 110 мВ | 0,1 | 0,007 | 2 | Rbbx.=99 Ом |
| От -0,11 до 1 В | 1 | 0,005 | 6 | Квыге^^мОм | |
| От -1,1 до 11 В | 10 | 0,004 | 30 | Квыге^^мОм | |
| От -5 до 110 В | 100 | 0,004 | 300 | Квыге^^мОм | |
| 8р = ± 10 % Ар /°С относительно (23±1) °С в диапазоне от 0 до +50°С | |||||
| CP 6632R | От 0 до 12 В | 1 | 0,015 | 2000 | 1нагр.=5 мА |
| От 0 до 15 В | 1 | 0,015 | 2000 | 1нагр.=8 мА | |
| 8р = ± 0,0015 %/°С | |||||
| Тип калибратора | Диапазон измеряемого параметра | Цена единицы младшего разряда, мкВ | А,% | В, мкВ | Примечание |
| TC 6621R | От -9,5 до 80 мВ | 1 | 0,02 | 3 | Квых.=0,5м0м |
| 8р = ± 0,001 %/°С | |||||
| Thermys 150R | От - 5 до + 75 мВ | 1 0,005 | 2 | Ивых. . >1 кОм | |
| 8р = ± 0,0005 %/°С | |||||
Примечание: Янагр. - сопротивление нагрузки;
Явых. - выходное сопротивление калибратора; 1нагр. - ток нагрузки.
Таблица 4 - Измерение силы постоянного тока
| Тип калибратора | Диапазон измеряемого параметра | Цена единицы младшего разряда, мкА | А,% | В, мкА | Примечание |
| Calys 50R Calys 75R | ±50 мА | 1 | 0,0175 | 2 | Квх.<25 Ом |
| От 4 до 20 мА | 1 | 0,0175 | 2 | Квх.<25 Ом | |
| От 0 до 20 мА | 1 | 0,0175 | 2 | Квх.<25 Ом | |
| 8р = ± 0,001 %/°С | |||||
| Calys 100R | От 0 до 50 мА | 1 | 0,012 | 2 | Квх.<25 Ом |
| От 4 до 20 мА | 1 | 0,012 | 2 | Квх.<25 Ом | |
| От 0 до 20 мА | 1 | 0,012 | 2 | Квх.<25 Ом | |
| 8р = ± 0,001 %/°С | |||||
| Calys 150R | От 0 до 24 мА | 0,1 | 0,007 | 0,8 | Квх.<30 Ом |
| От 3 до 24 мА | 0,1 | 0,007 | 0,8 | Квх.<30 Ом | |
| От 0 до 100 мА | 0,1 | 0,009 | 2 | Квх.<30 Ом | |
| 8р = ± 0,0007 %/°С | |||||
| Calys 60R-IS | От 0 до 21 мА | 0,1 | 0,02 | 0,4 | Квх.<20 Ом |
| От - 5 до + 50 мА | 0,1 | 0,02 | 0,4 | Квх.<20 Ом | |
| 8р = ± 0,002 %/°С относительно 23°С в диапазоне от 0 до 45°С | |||||
| Calys 80R-IS | От 0 до 21 мА | 0,1 | 0,01 | 0,4 | Квх.<20 Ом |
| От - 5 до + 50 мА | 0,1 | 0,01 | 0,4 | Квх.<20 Ом | |
| 8р = ± 0,002 %/°С относительно 23°С в диапазоне от 0 до 45°С | |||||
| Calys 120R-IS | От 0 до 21 мА | 0,1 | 0,01 | 0,4 | Квх.<20 Ом |
| От - 5 до + 50 мА | 0,1 | 0,01 | 0,4 | Квх.<20 Ом | |
| 8р = ± 0,002 %/°С относительно 23°С в диапазоне от 0 до 45°С | |||||
| PJ 6301R | ±60 мА | 0,1 | 0,02 | 0,6 | - |
| 8р = ± | 0 % Ар /°С за пределами температур (23±1) °С | ||||
| CP 6632R | От -6 до 24 мА | 1 | 0,015 | 2 | Квх.<30 Ом |
| От 3,2 до 24 мА | 1 | 0,015 | 2 | Квх.<30 Ом | |
| От -6 до 25 мА | 1 | 0,015 | 2 | Квх.<30 Ом | |
| 8р = ± 0,00. | 5 %/°С | ||||
Примечание: Явх. - входное сопротивление калибратора.
Таблица 5 - Воспроизведение силы постоянного тока
| Тип калибратора | Диапазон измеряемого параметра | Цена единицы младшего разряда, мкА | А, % | В, мкА | Примечание |
| Calys 50R Calys 75R | От 0 до 24 мА | 1 | 0,0175 | 2 | - |
| От 4 до 20 мА | 1 | 0,0175 | 2 | - | |
| От 0 до 20 мА | 1 | 0,0175 | 2 | - | |
| 8р = ± 0,001 %/°С | |||||
| Calys 100R | От 0 до 24 мА | 1 | 0,012 | 2 | - |
| От 4 до 20 мА | 1 | 0,012 | 2 | - | |
| От 0 до 20 мА | 1 | 0,012 | 2 | - | |
| 8р = ± 0,001 %/°С | |||||
| Тип калибратора | Диапазон измеряемого параметра | Цена единицы младшего разряда, мкА | А, % | В, мкА | Примечание |
| Calys 150R | От 0 до 24 мА | 1 | 0,007 | 0,8 | - |
| От 4 до 20 мА | 1 | 0,007 | 0,8 | - | |
| От 0 до 20 мА | 1 | 0,007 | 0,8 | - | |
| 8р = ± 0,0007 %/°С | |||||
| Calys 60R-IS | От 0 до 21 мА | 0,1 | 0,02 | 0,4 | Кнагр.=1 кОм |
| 8р = ± 0,002 %/°С относительно 23°С в диапазоне от 0 до 45°С | |||||
| Calys 80R-IS | От 0 до 21 мА | 0,1 | 0,01 | 0,4 | Кнагр.=1 кОм |
| 8р = ± 0,002 %/°С относительно 23°С в диапазоне от 0 до 45°С | |||||
| Calys 120R-IS | От 0 до 21 мА | 0,1 | 0,01 | 0,4 | Кнагр.=1 кОм |
| 8р = ± 0,002 %/°С относительно 23°С в диапазоне от 0 до 45°С | |||||
| PJ6301R | От 0 до 60 мА | 0,1 0,02 | 0,8 | - | |
| 8р = ±10 % Ар /°С относительно (23±1 | ' °С в диапазоне от 0 до +50°С | ||||
| SN 8301R | От -0,11 до 1,1 мА | 0,001 | 0,01 | 0,008 | Квых.=10 МОм |
| От -1,1 до 11 мА | 0,010 | 0,01 | 0,080 | Квых.=10 МОм | |
| От -11 до 110 мА | 0,100 | 0,01 | 0,800 | Квых.=10 МОм | |
| 8р = ± 10 % Ар /°С относительно (23±1) °С в диапазоне от 0 до +50°С | |||||
| CP 6632R | От 0,5 до 24 мА | 1 | 0,015 | 2 | Явх.<30 Ом |
| От 3,2 до 24 мА | 1 | 0,015 | 2 | Явх.<30 Ом | |
| От 0,5 до 25 мА | 1 | 0,015 | 2 | Явх.<30 Ом | |
| 8р = ± 0,0015 %/°С | |||||
Примечание: Rвх. - входное сопротивление калибратора; Rraip. - сопротивление нагрузки;
Rвых. - выходное сопротивление калибратора. Таблица 6 - Измерение электрического сопротивления
| Тип калибратора | Диапазон измеряемого параметра | Цена единицы младшего разряда, Ом | А, % | В, Ом | Примечание |
| Calys 50R Calys 75R | От 0 до 400 Ом | 0,001 | 0,012 | 0,01 | !нагр.= 0,25 мА |
| От 0 до 4 кОм | 0,01 | 0,012 | 0,1 | !нагр. = 0,25 мА | |
| 8р = ± 0,0005 %/°С | |||||
| Calys 100R | От 0 до 400 Ом | 0,001 | 0,01 | 0,01 | !нагр.= 0,25 мА |
| От 0 до 4 кОм | 0,01 | 0,01 | 0,1 | !нагр.= 0,25 мА | |
| 8р = ± 0,000 7%/°С | |||||
| Calys 150R | От 0 до 400 Ом | 0,001 | 0,006 | 0,008 | 4-х пров. схема |
| От 0 до 3,6 кОм | 0,01 | 0,006 | 0,05 | 4-х пров. схема | |
| От 0 до 50 кОм | 0,1 | 0,008 | 1 | 4-х пров. схема | |
| 8р = ± 0,0005 %/°С | |||||
| Calys 60R-IS | От 0 до 500 Ом | 0,01 | 0,02 | 0,012 | |
| От 0 до 5 кОм | 0,1 | 0,02 | 0,12 | ||
| 8р = ± 0,002 %/°С относительно 23°С в диапазоне от 0 до 45°С | |||||
| Calys 80R-IS | От 0 до 500 Ом | 0,01 | 0,01 | 0,012 | |
| От 0 до 5 кОм | 0,1 | 0,01 | 0,12 | ||
| 8р = ± 0,002 %/°С относительно 23°С в диапазоне от 0 до 45°С | |||||
| Calys 120R-IS | От 0 до 500 Ом | 0,01 | 0,008 | 0,012 | |
| От 0 до 5 кОм | 0,1 | 0,008 | 0,12 | ||
| 8р = ± 0,002 %/°С относительно 23°С в диапазоне от 0 до 45°С | |||||
| PJ 6301R | От 0 до 600 Ом | 0,001 | 0,01 | 0,006 | 4-х пров. схема |
| 0,020 | 3-х пров. схема | ||||
| 0,050 | 2-х пров. схема | ||||
| От 0 до 6 кОм | 0,01 | 0,01 | 0,060 | 4-х пров. схема | |
| 0,080 | 3-х пров. схема | ||||
| 0,100 | 2-х пров. схема | ||||
| Тип калибратора | Диапазон измеряемого параметра | Цена единицы младшего разряда, Ом | А, % | В, Ом | Примечание |
| Sp = ±10 % Ар /°С относительно (23±1 | ) °С в диапазоне от 0 до +50°С | ||||
| TC 6622R | От 0 до 400 Ом | 0,01 | 0,012 | 0,01 | Квых.<1 Ом |
| От 0 до 3600 Ом | 0,1 | 0,012 | 0,1 | Квых.<1 Ом | |
| Sp = ± 0,0007 %/°С | |||||
| Thermys 150R | От 0 до 400 Ом | 0,001 | 0,006 | 0,008 | !нагр. <1 мА |
| От 0 до 3600 Ом | 0,01 | 0,006 | 0,05 | !нагр. <1 мА | |
| Sp = ± 0,0005 %/°С | |||||
Примечание: Rвых. - выходное сопротивление калибратора; !нагр. - ток нагрузки.
Таблица 7 - Воспроизведение электрического сопротивления
| Тип калибратора | Диапазон измеряемого параметра | Цена единицы младшего разряда, Ом | А, % | В, Ом | Ток нагрузки |
| Calys 50R Calys 75R | От 0 до 40 Ом | 0,001 | 0,014 | 0,003 | 10 мА |
| 0,01 | 1 мА | ||||
| От 0 до 400 Ом | 0,01 | 0,014 | 0,02 | от 1 до 10 мА | |
| 0,03 | от 0,1 до 1 мА | ||||
| От 0 до 4 кОм | 0,1 | 0,014 | 0,3 | от 0,1 до 1 мА | |
| Sp = ± 0,0005 %/°С | |||||
| Calys 100R | От 0 до 40 Ом | 0,001 | 0,012 | 0,003 | 10 мА |
| 0,01 | 1 мА | ||||
| От 0 до 400 Ом | 0,01 | 0,012 | 0,02 | от 1 до 10 мА | |
| 0,03 | от 0,1 до 1 мА | ||||
| От 0 до 4 кОм | 0,1 | 0,012 | 0,3 | от 0,1 до 1 мА | |
| Sp = ± 0,0005 %/°С | |||||
| Calys 150R | От 0 до 400 Ом постоянный ток (п.т) | 0,01 | 0,006 | 0,02 | 0,1 мА/ 1 мА |
| От 0 до 400 Ом импульсный ток (и. т.) | 0,01 | 0,006 | 0,03 | 0,1 мА/ 1 мА | |
| От 0 до 3,6 кОм (п.т.) | 0,1 | 0,006 | 0,1 | 0,1 мА/ 1 мА | |
| От 0 до 3,6 кОм (и. т.) | 0,1 | 0,006 | 0,2 | 0,1 мА/ 1 мА | |
| От 0 до 50 кОм (п.т.) | 1 | 0,008 | 3 | 5 мкА/ 50 мкА | |
| От 0 до 50 кОм (и. т.) | 1 | 0,008 | 5 | 5 мкА/ 50 мкА | |
| Sp = ± 0,0005 %/°С | |||||
| Calys 60R-IS | От 0 до 500 Ом | 0,01 | 0,02 | 0,04 | От 0,1 до 4 мА |
| От 0 до 5 кОм | 0,1 | 0,02 | 0,32 | От 0,1 до 4 мА | |
| S,, = ± 0,002 %/°С относительно 23°С в диапазоне от 0 до 45°С | |||||
| Calys 80R-IS | От 0 до 500 Ом | 0,01 | 0,01 | 0,04 | От 0,1 до 4 мА |
| От 0 до 5 кОм | 0,1 | 0,01 | 0,32 | От 0,1 до 4 мА | |
| 8р = ± 0,002 %/°С относительно 23°С в диапазоне от 0 до 45°С | |||||
| Calys 120R-IS | От 0 до 500 Ом | 0,01 | 0,008 | 0,04 | От 0,1 до 4 мА |
| От 0 до 5 кОм | 0,1 | 0,008 | 0,32 | От 0,1 до 4 мА | |
| 8р = ± 0,002 %/°С относительно 23°С в диапазоне от 0 до 45°С | |||||
| PJ 6301R | От 0 до 600 Ом | 0,001 | 0,01 | 0,01 | 1 мА |
| От 0 до 6 кОм | 0,01 | 0,01 | 0,1 | 0,1 мА | |
| S,, = ±10 % Ар /°С относительно (23±1) °С в диапазоне от 0 до +50°С | |||||
| TC 6622R | От 0 до 400 Ом постоянный ток (п.т.) | 0,001 | 0,012 | 0,03 | От 0,1 до 1 мА |
| От 0 до 400 Ом импульсный ток (и. т.) | 0,001 | 0,012 | 0,03 | От 0,5 до 1 мА | |
| 0,001 | 0,012 | 0,08 | От 0,1 до 0,5 мА | ||
| Тип калибратора | Диапазон измеряемого параметра | Цена единицы младшего разряда, Ом | А, % | В, Ом | Ток нагрузки |
| От 0 до 3,5 кОм (п. т.) | 0,01 | 0,012 | 0,3 | От 0,1 до 1,1 мА | |
| От 0 до 3,5 кОм (и. т.) | 0,01 | 0,012 | 0,3 | От 0,1 до 0,5 Ом | |
| 0,01 | 0,012 | 0,8 | От 0,5 до 1 Ом | ||
| sp = ±10 % Ар /°С относительно (23±1) °С в диапазоне от 0 до +50°С | |||||
| Thermys 150R | От 1 до 400 Ом (п.т.) | 0,01 | 0,006 | 0,02 | 0,1/1 мА |
| От 1 до 400 Ом (и.т.) | 0,01 | 0,006 | 0,03 | 0,1/1 мА | |
| От 10 до 3600 Ом (пт) | 0,1 | 0,006 | 0,1 | 0,1/1 мА | |
| От 10 до 3600 Ом (ит) | 0,1 | 0,006 | 0,2 | 0,1/1 мА | |
| £р = ± 0,0005 %/°С | |||||
Таблица 8 - Измерение частоты и числа импульсов электрического сигнала*
| Тип калибратора | Диапазон измеряемого параметра | Цена единицы младшего разряда | А, % | В, Гц | Примечание |
| Calys 50R Calys 75R Calys 100R | От 0 до 20 кГц | 0,01 Гц | 0,005 | - | - |
| Sp = ± 0,0005 %/°С | |||||
| Calys 150R | От 1 Гц до 10 кГц | 0,01 Гц | 0,005 | - | - |
| От 10 Гц до 100 кГц | 0,1 Гц | 0,005 | |||
| Sp = ± 0,0005 %/°С | |||||
| Calys 60R-IS Calys 80R-IS Calys 120R-IS | От 1 до 200 Гц | 0,001 Гц | 0,005 | 0,001 | R вх >500 кОм |
| От 1 до 2 кГц | 0,01 Гц | 0,005 | 0,01 | R вх >500 кОм | |
| От 1 до 20 кГц | 0,1 Гц | 0,005 | 0,1 | R вх .>500 кОм | |
| От 0 до 100000 имп. | 1 имп. | - | - | ||
| St, = ± 0,002 %/°С относительно 23°С в диапазоне от 0 до 45°С | |||||
Примечание: *) Для Calys 50R/75R/100R/150R импульсы измеряются в минуту или непрерывно. Параметры канала измерения импульсов не нормируются.
Rвх. - входное сопротивление калибратора.
Таблица 9 - Воспроизведение частоты и числа импульсов электрического сигнала*
| Тип калибратора | Диапазон измеряемого параметра | Цена единицы младшего разряда | А, % | В, Гц | Примечание |
| Calys 50R Calys 75R Calys 100R | От 0 до 1000 Гц | 0,01 Гц | 0,005 | - | - |
| От 0 до 10 кГц | 1,0 Гц | 0,005 | - | - | |
| Sp = ± 0,0005 %/°С | |||||
| Calys 150R | От 0,01 Гц до 1 кГц | 0,01 Гц | 0,005 | - | - |
| От 1 Гц до 100 кГц | 1 Гц | 0,005 | - | - | |
| Sp = ± 0,0005 %/°С | |||||
| Calys 60R-IS Calys 80R-IS Calys 120R-IS | От 1 до 200 Гц | 0,001 Гц | 0,005 | 0,001 | - |
| От 1 до 2 кГц | 0,01 Гц | 0,005 | 0,01 | - | |
| От 1 до 20 кГц | 0,1 Гц | 0,005 | 0,1 | - | |
| От 0 до 100000 имп. | 1 имп. | - | - | - | |
Примечание: *) Для Calys 50R/75R/100R/150R импульсы измеряются в минуту или непрерывно. Параметры канала измерения импульсов не нормируются.
Таблица 10- Измерение давления с внешними датчиками KELLER, серии 33 Х, 39Х, 41Х (Calys 75R, Calys 100R, Calys 150R)_
| Вид давления | Верхний предел измерений (Диапазон измерений) | Предел основной приведенной погрешности измерений*** |
| Абсолютное | От 0,1 МПа до 100 МПа (От 80 кПа до 120 кПа) | ±0,01% (опция*); ±0,025%; ±0,05% |
| От 2 кПа до 30 кПа | ±0,1%; ±0,2% | |
| Избыточное | От - 0,1 МПа до 0** | ±0,05% |
| От 0,1 МПа до 100 МПа | ±0,01% (опция*); ±0,025%; ±0,05% | |
| От 1 кПа до 30 кПа | ±0,1%; ±0,2% | |
| Разность давлений | От 0,1 МПа до 3 МПа | ±0,01% (опция*); ±0,025%; ±0,05% |
| От 0,3 МПа до 30 МПа | ±0,05%; ±0,1% | |
| От 1 кПа до 30 кПа | ±0,1%; ±0,2% |
*) Для диапазонов от 0 до 1 МПа и более.
**) Отрицательна калибровка возможна в диапазонах до 4 МПа ***) В диапазоне температур от 10 °С до 40 °С.
Таблица 11 - Измерение давления (Calys 60R-IS, Calys 80R-IS, Calys 120R-IS)
| Вид давления | Диапазон измерений | Предел основной приведенной погрешности измерений, % |
| Со встроенными датчиками давления | ||
| Абсолютное | от 0 до 0,2; 2 МПа | ± 0,025 |
| Избыточное | ± 10 кПа; ± 50 кПа; от - 95 кПа до 100; 200; 700; 2000 кПа | ± 0,025 |
| С внешними датчиками давления EUROTRO | N серия PDCR900 | |
| Абсолютное | от 0 до 0,2; 2 МПа | ± 0,025 |
| Избыточное | ± 10 кПа; ± 50 кПа; от - 95 кПа до 0,1; 0,2; 0,7; 2; 3,5 МПа; от 0 до 7; 15; 35; 70 МПа | ± 0,025 |
| 8р = ± 0,002 %/°С относительно 23°С в диапазоне от 0 до 45°С | ||
Таблица 12 - Измерение сигналов термопреобразователей сопротивления (ТС) (Calys 50R, Calys 75R, Calys 100R, Calys 150R)_
| Тип ТС | Диапазон, °С | Разре шение, °С | Calys 50R, Calys 75R | Calys 100R | Calys 150R | |||
| А, % | В, °С | А, % | В, ° о | А, % | В, ° о | |||
| Pt 50 (а = 3851) | От -220 до +850 | 0,01 | 0,012 | 0,06 | 0,01 | 0,06 | 0,006 | 0,04 |
| Pt 100 (а = 3851) | От -220 до +850 | 0,01 | 0,012 | 0,05 | 0,01 | 0,05 | 0,006 | 0,03 |
| JPt 100 (а = 3916) | От -200 до +510 | 0,01 | 0,012 | 0,05 | 0,01 | 0,05 | 0,006 | 0,03 |
| Pt 100 (а = 3926) | От -210 до +850 | 0,01 | 0,012 | 0,05 | 0,01 | 0,05 | 0,006 | 0,03 |
| Pt 200 (а = 3851) | От -220 до +850 | 0,01 | 0,012 | 0,12 | 0,01 | 0,12 | 0,006 | 0,04 |
| Pt 500 (а = 3851) | От -220 до +850 | 0,01 | 0,012 | 0,07 | 0,01 | 0,07 | 0,006 | 0,03 |
| Pt 1000 (а= 3851) | От -220 до +850 | 0,01 | 0,012 | 0,05 | 0,01 | 0,05 | 0,006 | 0,03 |
| Ni 100 (а = 618) | От -60 до +180 | 0,01 | 0,012 | 0,03 | 0,01 | 0,03 | 0,006 | 0,05 |
| Ni 120 (а = 672) | От -40 до +205 | 0,01 | 0,012 | 0,03 | 0,01 | 0,03 | 0,006 | 0,05 |
| Ni1000(а=618) | От -60 до +180 | 0,01 | 0,012 | 0,03 | 0,01 | 0,03 | 0,006 | 0,05 |
| Cu 10 (а = 427) | От -50 до +150 | 0,01 | 0,012 | 0,18 | 0,01 | 0,18 | 0,006 | 0,18 |
| Cu 50 (а = 428) | От -50 до +150 | 0,01 | 0,012 | 0,06 | 0,01 | 0,06 | 0,006 | 0,05 |
| РТ46 (1,3910) | От -200 до +650 | 0,01 | - | 0,57 | - | 0,57 | - | 0,48 |
| РТ,50 (1,3910) | От -200 до +850 | 0,01 | - | 0,18 | - | 0,18 | - | 0,15 |
| 50Р (1,3911) | От -50 до +400 | 0,01 | - | 0,42 | - | 0,42 | - | 0,35 |
| Тип ТС | Диапазон, °С | Разре шение, °С | Calys 50R, Calys 75R | Calys 100R | Calys 150R | |||
| А, % | В, °С | А, % | В, ° О | А, % | В, ° О | |||
| РТ,100 (1,3910) | От -195 до +850 | 0,01 | - | 0,17 | - | 0,17 | - | 0,14 |
| 100Р (1,3911) | От -195 до +650 | 0,01 | - | 1,28 | - | 1,28 | - | 0,86 |
| РТ,500 (1,3910) | От -200 до +850 | 0,01 | - | 0,15 | - | 0,15 | - | 0,13 |
| Cu50 (1,4260) | От -50 до +200 | 0,01 | - | 0,06 | - | 0,06 | - | 0,05 |
| Cu,50 (1,4280) | От -50 до +200 | 0,01 | - | 0,06 | - | 0,06 | - | 0,05 |
| 50М (1,4280) | От -50 до +200 | 0,01 | - | 0,12 | - | 0,12 | - | 0,10 |
| Cu53 (1,4260) | От -50 до +175 | 0,01 | - | 0,42 | - | 0,42 | - | 0,35 |
| Cu100 (1,4260) | От -50 до +185 | 0,01 | - | 0,11 | - | 0,11 | - | 0,09 |
| Cu,100 (1.4280) | От -50 до +185 | 0,01 | - | 0,11 | - | 0,11 | - | 0,09 |
| 100М (1,4280) | От -50 до +200 | 0,01 | - | 0,05 | - | 0,05 | - | 0,04 |
| 8р = ± 10 % от значения погрешности /°С | ||||||||
Таблица 13 - Воспроизведение сигналов термопреобразователей сопротивления (ТС): (Calys
50R, Calys 75R, Calys 100R, Calys 150R)
| Тип ТС | Диапазон, °С | Разре шение, °С | Calys 50R, Calys 75R | Calys 100R | Calys 150R | |||
| А, % | В, °С | А, % | В, °С | А, % | В, °С | |||
| Pt 50 (а = 3851) | От -220 до +850 | 0,03 | 0,014 | 0,18 | 0,012 | 0,18 | 0,006 | 0,040 |
| Pt100(а=3851) | От -220 до +850 | 0,02 | 0,014 | 0,12 | 0,012 | 0,12 | 0,006 | 0,035 |
| JPt 100 (а = 3916) | От -200 до +510 | 0,02 | 0,014 | 0,12 | 0,012 | 0,12 | 0,006 | 0,035 |
| Pt 100 (а = 3926) | От -210 до +850 | 0,02 | 0,014 | 0,12 | 0,012 | 0,12 | 0,006 | 0,035 |
| Pt200(а=3851) | От -220 до +850 | 0,10 | 0,014 | 0,33 | 0,012 | 0,33 | 0,006 | 0,040 |
| Pt500(а=3851) | От -220 до +850 | 0,03 | 0,014 | 0,18 | 0,012 | 0,18 | 0,006 | 0,040 |
| Pt 1000 (а= 3851) | От -220 до +850 | 0,02 | 0,014 | 0,08 | 0,012 | 0,08 | 0,006 | 0,035 |
| Ni100(а=618) | От -60 до +180 | 0,01 | 0,014 | 0,08 | 0,012 | 0,08 | 0,006 | 0,040 |
| Ni 120 (а = 672) | От -40 до +205 | 0,01 | 0,014 | 0,08 | 0,012 | 0,08 | 0,006 | 0,040 |
| Ni1000(а=618) | От -60 до +180 | 0,01 | 0,014 | 0,08 | 0,012 | 0,08 | 0,006 | 0,040 |
| Cu 10 (а = 427) | От -50 до +150 | 0,01 | 0,014 | 0,10 | 0,012 | 0,10 | 0,006 | 0,100 |
| Cu 50 (а = 428) | От -50 до +150 | 0,03 | 0,014 | 0,15 | 0,012 | 0,15 | 0,006 | 0,050 |
| РТ46 (1,3910) | От -200 до +650 | 0,01 | - | 0,51 | - | 0,51 | - | 0.43 |
| РТ,50 (1,3910) | От -200 до +850 | 0,01 | - | 0,38 | - | 0,38 | - | 0.31 |
| 50Р (1,3911) | От -50 до +400 | 0,01 | - | 0,19 | - | 0,19 | - | 0.16 |
| РТ,100 (1,3910) | От -195 до +850 | 0,01 | - | 0,11 | - | 0,11 | - | 0,09 |
| 100Р (1,3911) | От -195 до +650 | 0,01 | - | 0,41 | - | 0,41 | - | 0,34 |
| РТ,500 (1,3910) | От -200 до +850 | 0,01 | - | 0,24 | - | 0,24 | - | 0,20 |
| Cu50 (1,4260) | От -50 до +200 | 0,01 | - | 0,24 | - | 0,24 | - | 0,20 |
| Cu,50 (1,4280) | От -50 до +200 | 0,01 | - | 0,21 | - | 0,21 | - | 0,17 |
| 50М (1,4280) | От -50 до +200 | 0,01 | - | 0,14 | - | 0,14 | - | 0,11 |
| Cu53 (1,4260) | От -50 до +175 | 0,01 | - | 0,41 | - | 0,41 | - | 0,35 |
| Cu100 (1,4260) | От -50 до +185 | 0,01 | - | 0,18 | - | 0,18 | - | 0,15 |
| Cu,100 (1.4280) | От -50 до +185 | 0,01 | - | 0,11 | - | 0,11 | - | 0,09 |
| 100М (1,4280) | От -50 до +200 | 0,01 | - | 0,03 | - | 0,03 | - | 0,03 |
| 8р = ± 10 % от значения погрешности /°С | ||||||||
Таблица 14 - Измерение и воспроизведение сигналов термопреобразователей сопротивления (ТС) (Calys 60R-IS, Calys 80R-IS, Calys 120R-IS)_
| Тип ТС | Диапазон, °С | Разрешение, °С | Calys 60R-IS | Calys 80R-IS | Calys 120R-IS | |||
| А, % | В, °С | А, % | В, °С | А, % | В, °С | |||
| Pt 100(а = 3851) | От -200 до +850 | 0,01 | 0,02 | 0,05 | 0,01 | 0,05 | 0,01 | 0,05 |
| Тип ТС | Диапазон, °С | Разрешение, °С | Calys 60R-IS | Calys 80R-IS | Calys 120R-IS | |||
| А, % | В, °С | А, % | В, °С | А, % | В, °С | |||
| Pt 100 (а = 3926) | От -200 до +850 | 0,01 | 0,02 | 0,05 | 0,01 | 0,05 | 0,01 | 0,05 |
| Pt100 (а = 3902) | От -200 до +650 | 0,01 | 0,02 | 0,05 | 0,01 | 0,05 | 0,01 | 0,05 |
| Pt 100 JIS SAMA | От -200 до +600 | 0,01 | 0,02 | 0,05 | 0,01 | 0,05 | 0,01 | 0,05 |
| Pt 200 | От -200 до +850 | 0,1 | 0,02 | 0,15 | 0,01 | 0,15 | 0,01 | 0,15 |
| Pt 500 | От -200 до +850 | 0,1 | 0,02 | 0,10 | 0,01 | 0,10 | 0,01 | 0,10 |
| Pt100 IES SAMA | От -200 до +850 | 0,01 | 0,02 | 0,10 | 0,01 | 0,10 | 0,01 | 0,10 |
| Cu 10 | От -70 до +150 | 0,1 | 0,02 | 0,40 | 0,01 | 0,40 | 0,01 | 0,40 |
| Cu 100 | От -180 до +150 | 0,1 | 0,02 | 0,05 | 0,01 | 0,05 | 0,01 | 0,05 |
| Ni 100 | От -60 до +180 | 0,1 | 0,02 | 0,05 | 0,01 | 0,05 | 0,01 | 0,05 |
| Ni 200 | От 0 до 150 | 0,1 | 0,02 | 0,05 | 0,01 | 0,05 | 0,01 | 0,05 |
Таблица 15 - Измерение и воспроизведение сигналов термопреобразователей сопротивления (ТС) (PJ 6301R)
| Тип ТС | Измерение | Воспроизведение (опция) | |||||
| Диапазон, °С | Разрешение, °С | Погрешность | Разрешение, °С | Погрешность | |||
| А, % | В, °С | А, % | В, ° о | ||||
| Pt 100 | От -220 до 0 | 0,01 | 0 | 0,04 | 0,01 | 0 | 0,06 |
| От 0 до 630 | 0,005 | 0,015 | 0,04 | - | - | - | |
| От 0 до 1200 | - | - | - | 0,01 | 0,015 | 0,06 | |
| От 630 до 1200 | 0,01 | 0 | 0,2 | - | - | - | |
| Pt 200 | От -220 до 0 | 0,01 | 0 | 0,04 | 0,01 | 0 | 0,04 |
| От 0 до 590 | - | - | - | 0,01 | 0,015 | 0,04 | |
| От 0 до 630 | 0,005 | 0,015 | 0,04 | - | - | - | |
| От 630 до 798 | 0,01 | 0 | 0,15 | - | - | - | |
| Pt 500 | От -220 до 0 | 0,01 | 0 | 0,06 | 0,01 | 0 | 0,1 |
| От 0 до 1200 | 0,01 | 0,015 | 0,06 | 0,01 | 0,015 | 0,1 | |
| Pt1000 | От -220 до 0 | 0,01 | 0 | 0,05 | 0,01 | 0 | 0,06 |
| От 0 до 630 | 0,005 | 0,015 | 0,05 | - | - | - | |
| От 0 до 1200 | - | - | - | 0,01 | 0,015 | 0,06 | |
| От 630 до 1200 | 0,01 | 0 | 0,3 | - | - | - | |
| Ni100 | От -60 до +180 | 0,05 | 0 | 0,15 | 0,01 | 0 | 0,4 |
Таблица 16 - Измерение и воспроизведение сигналов термопреобразователей сопротивления (ТС) (TC 6622R, Thermys 150R)
| Тип ТС | Диапазон, °С | Разре ше ние, °С | Погрешность измерений | Погрешность воспроизведения | ||||||
| TC 6622R | Thermys 150R | TC 6622R | Thermys 150R | |||||||
| А, % | В, °С | А, % | В, ° о | А, % | В, ° О | А, % | В, ° о | |||
| Pt 50 а =3851 | От -220 до +850 | 0,01 | 0,012 | 0,06 | 0,006 | 0,04 | 0,012 | 0,18 | 0,006 | 0,040 |
| Pt 100 а =3851 | От -220 до +850 | 0,01 | 0,012 | 0,05 | 0,006 | 0,03 | 0,012 | 0,12 | 0,006 | 0,035 |
| Pt 100 а=3916 | От -200 до +510 | 0,01 | 0,012 | 0,05 | 0,006 | 0,03 | 0,012 | 0,12 | 0,006 | 0,035 |
| Pt 100 а=3926 | От -210 до +850 | 0,01 | 0,012 | 0,05 | 0,006 | 0,03 | 0,012 | 0,12 | 0,006 | 0,035 |
| Pt 200 а =3851 | От -220 до +1200 | 0,01 | 0,012 | 0,12 | - | - | 0,012 | 0,33 | - | - |
| От -220 до +850 | 0,01 | - | - | 0,006 | 0,04 | - | - | 0,006 | 0,0400 | |
| Тип | Диапазон, °С | Разре | Погрешность измерений | Погрешность воспроизведения | ||||||
| ТС | ше | TC 6622R | Thermys 150R | TC 6622R | Thermys 150R | |||||
| ние, °С | А, % | В, °С | А, % | В, ° о | А, % | В, ° О | А, % | В, ° о | ||
| Pt 500 а =3851 | От -220 до +1200 | 0,01 | 0,012 | 0,07 | - | - | 0,012 | 0,18 | - | - |
| От -220 до +850 | 0,01 | - | - | 0,006 | 0,03 | - | - | 0,006 | 0,040 | |
| Pt 1000 | От -220 до +760 | 0,01 | 0,012 | 0,05 | - | - | 0,012 | 0,08 | - | - |
| а =3851 | От -220 до +850 | 0,01 | - | - | 0,006 | 0,03 | - | - | 0,006 | 0,035 |
| Ni 100 а =618 | От -60 до +180 | 0,01 | 0,012 | 0,03 | 0,006 | 0,05 | 0,012 | 0,08 | 0,006 | 0,040 |
| Ni 120 а =672 | От -40 до +205 | 0,01 | 0,012 | 0,03 | 0,006 | 0,05 | 0,012 | 0,08 | 0,006 | 0,040 |
| Ni 1000 а =618 | От -60 до +180 | 0,01 | 0,012 | 0,03 | 0,006 | 0,05 | 0,012 | 0,08 | 0,006 | 0,040 |
| Cu 10 | От -70 до +150 | 0,01 | 0,012 | 0,18 | - | - | 0,012 | 0,10 | - | - |
| а =427 | От -50 до +150 | 0,01 | - | - | 0,006 | 0,18 | - | - | 0,006 | 0,100 |
| Cu 50 а =428 | От -50 до +150 | 0,01 | 0,012 | 0,06 | 0,006 | 0,05 | 0,012 | 0,15 | 0,006 | 0,050 |
Таблица 17 - Измерение сигналов термопар (ТП) (Calys 50R, Calys 75R, Calys 100R, Calys
150R)
| Тип ТП | Диапазон, °С | Calys 50R, Calys 75R | Calys 100R | Calys 150R | ||||||
| Разреш. °С | Погрешность | Разреш. °С | Погрешность | Разреш. °С | Погрешность | |||||
| А, % | В, °С | А, % | В, °С | А, % | В, °С | |||||
| К | От -250 до -200 | 0,2 | 0 | 0,80 | 0,2 | 0 | 0,70 | 0,2 | 0 | 0,50 |
| От -200 до -120 | 0,1 | 0 | 0,25 | 0,1 | 0 | 0,20 | 0,05 | 0 | 0,15 | |
| От -120 до 0 | 0,08 | 0 | 0,10 | 0,08 | 0 | 0,10 | 0,05 | 0,005 | 0,08 | |
| От 0 до +1372 | 0,05 | 0,013 | 0,08 | 0,05 | 0,01 | 0,8 | 0,05 | 0,005 | 0,08 | |
| Т | От -250 до -200 | 0,20 | 0 | 0,70 | 0,20 | 0 | 0,60 | 0,20 | 0 | 0,50 |
| От -200 до -120 | 0,05 | 0 | 0,25 | 0,05 | 0 | 0,20 | 0,05 | 0,05 | 0,06 | |
| От -120 до -50 | 0,05 | 0 | 0,10 | 0,05 | 0 | 0,10 | 0,05 | 0,015 | 0,07 | |
| От -50 до +400 | 0,05 | 0,013 | 0,08 | 0,05 | 0,01 | 0,08 | 0,05 | 0 | 0,06 | |
| J | От -210 до -120 | 0,05 | 0 | 0,25 | 0,05 | 0 | 0,20 | 0,05 | 0 | 0,15 |
| От -120 до 0 | 0,05 | 0 | 0,09 | 0,05 | 0 | 0,09 | 0,05 | 0,005 | 0,07 | |
| От 0 до +1200 | 0,05 | 0,013 | 0,07 | 0,05 | 0,01 | 0,07 | 0,05 | 0,0025 | 0,06 | |
| Е | От -250 до -200 | 0,1 | 0 | 0,45 | 0,1 | 0 | 0,40 | 0,1 | 0 | 0,30 |
| От -200 до -100 | 0,05 | 0 | 0,15 | 0,05 | 0 | 0,13 | 0,05 | 0 | 0,06 | |
| От -100 до 0 | 0,05 | 0 | 0,07 | 0,05 | 0 | 0,07 | 0,05 | 0,005 | 0,05 | |
| От 0 до +100 | 0,05 | 0,013 | 0,05 | 0,05 | 0,01 | 0,05 | 0,05 | 0,005 | 0,05 | |
| От +100 до +1000 | 0,05 | 0,013 | 0,05 | 0,05 | 0,01 | 0,05 | 0,05 | 0,005 | 0,05 | |
| R | От -50 до 0 | 0,5 | 0 | 0,80 | 0,5 | 0 | 0,7 | 0,05 | 0 | 0,6 |
| От 0 до +150 | 0,5 | 0 | 0,80 | 0,5 | 0 | 0,7 | 0,2 | 0 | 0,6 | |
| От +150 до +550 | 0,2 | 0,013 | 0,35 | 0,2 | 0,01 | 0,3 | 0,1 | 0 | 0,3 | |
| От +550 до +1768 | 0,1 | 0,013 | 0,20 | 0,1 | 0,01 | 0,2 | 0,1 | 0 | 0,3 | |
| S | От -50 до 0 | 0,5 | 0 | 0,80 | 0,5 | 0 | 0,70 | 0,5 | 0 | 0,6 |
| От 0 до +150 | 0,5 | 0 | 0,80 | 0,5 | 0 | 0,70 | 0,2 | 0 | 0,6 | |
| От +150 до +550 | 0,2 | 0,013 | 0,35 | 0,2 | 0,01 | 0,35 | 0,2 | 0 | 0,3 | |
| От +550 до +1768 | 0,1 | 0,013 | 0,25 | 0,1 | 0,01 | 0,25 | 0,1 | 0 | 0,3 | |
| В | От +400 до +900 | 0,2 | 0,013 | 0,4 | 0,2 | 0,01 | 0,4 | 0,2 | 0 | 0,13 |
| От +900 до +1820 | 0,1 | 0,013 | 0,2 | 0,1 | 0,01 | 0,2 | 0,1 | 0 | 0,09 | |
| U | От -200 до -100 | 0,05 | 0 | 0,15 | 0,05 | 0 | 0,15 | 0,05 | 0 | 0,13 |
| От -100 до +660 | 0,05 | 0 | 0,15 | 0,05 | 0 | 0,15 | 0,05 | 0 | 0,09 | |
| Тип ТП | Диапазон, °С | Calys 50R, Calys 75R | Calys 100R | Calys 150R | ||||||
| Разреш. °С | Погрешность | Разреш. °С | Погрешность | Разреш. °С | Погрешность | |||||
| А, % | В, °С | А, % | ° о | А, % | ° О | |||||
| L | От -200 до +900 | 0,05 | 0 | 0,2 | 0,05 | 0 | 0,2 | 0,05 | 0 | 0,1 |
| С | От -20 до +900 | 0,1 | 0 | 0,25 | 0,1 | 0 | 0,20 | 0,1 | 0 | 0,15 |
| От +900 до +1730 | 0,1 | 0,013 | 0,06 | 0,1 | 0,01 | 0,15 | 0,1 | 0,008 | 0,12 | |
| От +1730 до +2310 | 0,1 | 0,013 | 0,06 | 0,1 | 0,01 | 0,15 | 0,1 | 0,015 | 0,12 | |
| N | От -240 до -190 | 0,2 | 0 | 0,50 | 0,2 | 0 | 0,40 | 0,2 | 0,25 | 0 |
| От -190 до -110 | 0,1 | 0 | 0,15 | 0,1 | 0 | 0,10 | 0,1 | 0,1 | 0 | |
| От -110 до 0 | 0,05 | 0 | 0,08 | 0,05 | 0 | 0,08 | 0,05 | 0,04 | 0,06 | |
| От 0 до +400 | 0,05 | 0,013 | 0,06 | 0,05 | 0,01 | 0,06 | 0,05 | 0,08 | 0 | |
| От +400 до +1300 | 0,05 | 0,013 | 0,06 | 0,05 | 0,01 | 0,06 | 0,05 | 0,005 | 0,06 | |
| PR | От -100 до +100 | 0,05 | 0 | 0,3 | 0,05 | 0 | 0,25 | 0,05 | 0 | 0,15 |
| От +100 до 1400 | 0,05 | 0 | 0,3 | 0,05 | 0 | 0,25 | 0,05 | 0,005 | 0,06 | |
| Мо | От 0 до +1375 | 0,05 | 0,013 | 0,06 | 0,05 | 0,01 | 0,06 | 0,05 | 0,005 | 0,06 |
| NiMo/ NiCo | От -50 до +1410 | 0,05 | 0,013 | 0,3 | 0,05 | 0,01 | 0,3 | 0,05 | 0,005 | 0,3 |
| D | От 0 до +310 | 0,1 | 0 | 0,30 | 0,1 | 0 | 0,25 | 0,05 | 0 | 0,2 |
| От +310 до +1000 | 0,05 | 0 | 0,30 | 0,05 | 0 | 0,25 | 0,05 | 0 | 0,2 | |
| От +1000 до +2000 | 0,05 | 0,025 | 0,025 | 0,05 | 0,025 | 0 | 0,05 | 0,015 | 0 | |
| От +2000 до +2315 | 0,05 | 0,04 | 0 | 0,05 | 0,030 | 0 | 0,05 | 0,02 | 0 | |
| G | От 0 до +100 | 0,5 | 0 | 2,3 | 0,5 | 0 | 2,00 | 0,05 | 0 | 1,5 |
| От +100 до +200 | 0,2 | 0 | 0,55 | 0,2 | 0 | 0,45 | 0,05 | 0 | 0,4 | |
| От +200 до +300 | 0,2 | 0 | 0,55 | 0,2 | 0 | 0,45 | 0,05 | 0 | 0,2 | |
| От +300 до +1100 | 0,05 | 0 | 0,28 | 0,05 | 0 | 0,25 | 0,05 | 0 | 0,2 | |
| От +1100 до +1800 | 0,05 | 0 | 0,4 | 0,05 | 0 | 0,35 | 0,05 | 0 | 0,2 | |
| От +1800 до +2315 | 0,05 | 0 | 0,65 | 0,05 | 0 | 0,55 | 0,05 | 0 | 0,35 | |
| ХА | От -45 до 0 | 0,05 | 0 | 0,14 | 0,05 | 0 | 0,14 | 0,05 | 0 | 0,11 |
| От 0 до +1000 | 0,05 | 0 | 0,17 | 0,05 | 0 | 0,17 | 0,05 | 0 | 0,14 | |
| От +1000 до +1250 | 0,05 | 0 | 0,23 | 0,05 | 0 | 0,23 | 0,05 | 0 | 0,19 | |
| ХК | От -195 до +100 | 0,05 | 0 | 0,30 | 0,05 | 0 | 0,30 | 0,05 | 0 | 0,25 |
| От +100 до +300 | 0,05 | 0 | 0,83 | 0,05 | 0 | 0,83 | 0,05 | 0 | 0,69 | |
| От +300 до +800 | 0,05 | 0 | 0,23 | 0,05 | 0 | 0,23 | 0,05 | 0 | 0,19 | |
| 8р = ± 10 % от значения погрешности /°С | ||||||||||
Таблица 18 - Воспроизведение сигналов термопар (ТП) (Calys 50R, Calys 75R, Calys 100R, Ca-
lys 150R)
| Тип ТП | Диапазон, °С | Calys 50R, Calys 75R | Calys 100R | Calys 150R | ||||||
| Разреш. °С | Погрешность | Разреш. °С | Погрешность | Разреш. °С | Погрешность | |||||
| А, % | ° о | А, % | ° о | А, % | ° О | |||||
| К | От -250 до -240 | - | - | - | - | - | - | 0,2 | 0,15 | 0 |
| От -240 до -50 | 0,2 | 0 | 0,60 | 0,2 | 0 | 0,50 | 0,2 | 0,15 | 0 | |
| От -50 до 0 | 0,1 | 0 | 0,10 | 0,1 | 0 | 0,09 | 0,1 | 0,06 | 0 | |
| От 0 до +120 | 0,05 | 0,013 | 0,08 | 0,05 | 0,013 | 0,07 | 0,1 | 0,06 | 0 | |
| От +120 до +1020 | 0,05 | 0,013 | 0,08 | 0,05 | 0,013 | 0,07 | 0,05 | 0,005 | 0,05 | |
| От +1020 до +1372 | 0,05 | 0,013 | 0,08 | 0,05 | 0,013 | 0,07 | 0,05 | 0,007 | 0,05 | |
| Т | От -250 до -240 | - | - | - | - | - | - | 0,2 | 0,1 | 0,05 |
| Тип ТП | Диапазон, °С | Calys 50R, Calys 75R | Calys 100R | Calys 150R | ||||||
| Разреш. °С | Погрешность | Разреш. °С | Погрешность | Разреш. °С | Погрешность | |||||
| А, % | В, °С | А, % | ° о | А, % | ° О | |||||
| От -240 до -100 | 0,2 | 0 | 0,40 | 0,2 | 0 | 0,50 | 0,2 | 0,1 | 0,05 | |
| От -100 до 0 | 0,05 | 0 | 0,10 | 0,05 | 0 | 0,09 | 0,05 | 0,02 | 0,06 | |
| От 0 до +400 | 0,05 | 0,013 | 0,08 | 0,05 | 0,013 | 0,07 | 0,05 | 0 | 0,055 | |
| J | От -210 до 0 | 0,05 | 0 | 0,20 | 0,05 | 0 | 0,18 | 0,05 | 0,03 | 0,08 |
| От 0 до +50 | 0,05 | 0,013 | 0,07 | 0,05 | 0,01 | 0,07 | 0,05 | 0,05 | 0,07 | |
| От +50 до +1200 | 0,05 | 0,013 | 0,07 | 0,05 | 0,01 | 0,07 | 0,05 | 0,005 | 0,04 | |
| Е | От -250 до -240 | - | - | - | - | - | - | 0,1 | 0 | 0,15 |
| От -240 до -100 | 0,1 | 0 | 0,25 | 0,1 | 0 | 0,20 | 0,1 | 0 | 0,15 | |
| От -100 до +40 | 0,1 | 0 | 0,10 | 0,1 | 0 | 0,09 | 0,1 | 0 | 0,15 | |
| От +40 до +550 | 0,05 | 0,013 | 0,05 | 0,05 | 0,01 | 0,05 | 0,05 | 0,005 | 0,12 | |
| От +550 до +1000 | 0,05 | 0,013 | 0,05 | 0,05 | 0,01 | 0,05 | 0,05 | 0,005 | 0,13 | |
| R | От -50 до 0 | 0,5 | 0 | 0,50 | 0,5 | 0 | 0,45 | 0,5 | 0,35 | 0,4 |
| От 0 до +350 | 0,5 | 0 | 0,50 | 0,5 | 0 | 0,45 | 0,2 | 0 | 0,4 | |
| От +350 до +900 | 0,2 | 0,013 | 0,35 | 0,2 | 0,01 | 0,35 | 0,1 | 0 | 0,25 | |
| От +900 до +1768 | 0,1 | 0,013 | 0,20 | 0,1 | 0,01 | 0,20 | 0,1 | 0 | 0,25 | |
| S | От -50 до 0 | 0,5 | 0 | 0,80 | 0,5 | 0 | 0,80 | 0,5 | 0,25 | 0,40 |
| От 0 до +120 | 0,5 | 0 | 0,80 | 0,5 | 0 | 0,80 | 0,2 | 0 | 0,30 | |
| От +120 до +350 | 0,2 | 0,013 | 0,35 | 0,2 | 0,01 | 0,35 | 0,2 | 0 | 0,30 | |
| От +350 до +450 | 0,2 | 0,013 | 0,35 | 0,2 | 0,01 | 0,35 | 0,1 | 0 | 0,25 | |
| От +450 до +1768 | 0,1 | 0,013 | 0,25 | 0,1 | 0,01 | 0,25 | 0,1 | 0 | 0,25 | |
| В | От +400 до +850 | 0,2 | 0,013 | 0,4 | 0,2 | 0,01 | 0,4 | 0,2 | 0,005 | 0,4 |
| От +850 до + 900 | 0,1 | 0,013 | 0,2 | 0,1 | 0,01 | 0,2 | 0,2 | 0,005 | 0,4 | |
| От +900 до +1820 | 0,1 | 0,013 | 0,2 | 0,1 | 0,01 | 0,2 | 0,1 | 0,005 | 0,2 | |
| U | От -200 до +400 | 0,05 | 0 | 0,15 | 0,05 | 0 | 0,13 | 0,05 | 0 | 0,09 |
| От +400 до +600 | 0,05 | 0 | 0,15 | 0,05 | 0 | 0,13 | 0,05 | 0 | 0,11 | |
| L | От -200 до +900 | 0,05 | 0 | 0,2 | 0,05 | 0 | 0,17 | 0,05 | 0 | 0,15 |
| С | От -20 до +900 | 0,1 | 0 | 0,25 | 0,1 | 0 | 0,23 | 0,1 | 0 | 0,25 |
| От +900 до +1540 | 0,1 | 0,013 | 0,15 | 0,1 | 0,01 | 0,15 | 0,1 | 0 | 0,25 | |
| От +1540 до +2310 | 0,1 | 0,013 | 0,15 | 0,1 | 0,01 | 0,15 | 0,1 | 0,012 | 0,1 | |
| N | От -240 до -200 | 0,2 | 0 | 0,30 | 0,2 | 0 | 0,25 | 0,2 | 0,15 | 0 |
| От -200 до -190 | 0,2 | 0 | 0,30 | 0,2 | 0 | 0,25 | 0,1 | 0 | 0,10 | |
| От -190 до -110 | 0,1 | 0 | 0,15 | 0,1 | 0 | 0,13 | 0,1 | 0 | 0,10 | |
| От -110 до 0 | 0,05 | 0 | 0,08 | 0,05 | 0 | 0,08 | 0,1 | 0 | 0,10 | |
| От 0 до +10 | 0,05 | 0,013 | 0,06 | 0,05 | 0,01 | 0,06 | 0,1 | 0 | 0,10 | |
| От +10 до +250 | 0,05 | 0,013 | 0,06 | 0,05 | 0,01 | 0,06 | 0,05 | 0 | 0,08 | |
| От +250 до +1300 | 0,05 | 0,013 | 0,06 | 0,05 | 0,01 | 0,06 | 0,05 | 0,008 | 0,05 | |
| PR | От -100 до +1400 | 0,05 | 0 | 0,3 | 0,05 | 0 | 0,25 | 0,05 | 0 | 0,1 |
| Мо | От 0 до +1375 | 0,05 | 0,013 | 0,06 | 0,05 | 0,01 | 0,06 | 0,05 | 0,005 | 0,06 |
| NiMo/ NiCo | От -50 до +1410 | 0,05 | 0,013 | 0,3 | 0,05 | 0,01 | 0,3 | 0,05 | 0,005 | 0,3 |
| D | От 0 до +310 | 0,1 | 0 | 0,30 | 0,1 | 0 | 0,25 | 0,05 | 0 | 0,2 |
| От +310 до +1000 | 0,05 | 0 | 0,30 | 0,05 | 0 | 0,25 | 0,05 | 0 | 0 | |
| От +1000 до +2000 | 0,05 | 0,025 | 0,05 | 0,05 | 0,025 | 0 | 0,05 | 0,015 | 0 | |
| От +2000 до +2315 | 0,05 | 0,040 | 0 | 0,05 | 0,030 | 0 | 0,05 | 0,02 | 0 | |
| G | От 0 до +100 | 0,5 | 0 | 2,30 | 0,5 | 0 | 2,00 | 0,05 | 0 | 1,50 |
| От +100 до +200 | 0,2 | 0 | 0,55 | 0,2 | 0 | 0,45 | 0,05 | 0 | 0,40 | |
| От +200 до +300 | 0,2 | 0 | 0,55 | 0,2 | 0 | 0,45 | 0,05 | 0 | 0,20 | |
| От +300 до +1100 | 0,05 | 0 | 0,28 | 0,05 | 0 | 0,25 | 0,05 | 0 | 0,20 | |
| От +1100 до +1800 | 0,05 | 0 | 0,40 | 0,05 | 0 | 0,35 | 0,05 | 0 | 0,20 | |
| От +1800 до +2315 | 0,05 | 0 | 0,65 | 0,05 | 0 | 0,55 | 0,05 | 0 | 0,35 | |
| Тип ТП | Диапазон, °С | Calys 50R, Calys 75R | Calys 100R | Calys 150R | ||||||
| Разреш. °С | Погрешность | Разреш. °С | Погрешность | Разреш. °С | Погрешность | |||||
| А, % | В, °С | А, % | ° О | А, % | ° О | |||||
| ХА | От -45 до 0 | 0,05 | 0 | 0,05 | 0,05 | 0 | 0,05 | 0,05 | 0 | 0,04 |
| От 0 до +1000 | 0,05 | 0 | 0,05 | 0,05 | 0 | 0,05 | 0,05 | 0 | 0,04 | |
| От +1000 до +1250 | 0,05 | 0 | 0,05 | 0,05 | 0 | 0,05 | 0,05 | 0 | 0,04 | |
| ХК | От -195 до +100 | 0,05 | 0 | 0,04 | 0,05 | 0 | 0,03 | 0,05 | 0 | 0,02 |
| От +100 до +300 | 0,05 | 0 | 1,27 | 0,05 | 0 | 1,27 | 0,05 | 0 | 0,95 | |
| От +300 до +800 | 0,05 | 0 | 0,25 | 0,05 | 0 | 0,22 | 0,05 | 0 | 0,17 | |
| 8р = ± 10 % от значения погрешности /°С | ||||||||||
Таблица 19 - Измерение и воспроизведение сигналов термопар (ТП) (Calys 60R-IS, Calys 80R-
IS, Calys 120R-IS)
| Тип | Диапазон, °С | Разре | Погрешность | |||||
| ТП | шение, | Calys 60R-IS | Calys 80R-IS | Calys 120R-IS | ||||
| °С | А, % | В, °С | А, % | В, °С | А, % | В, ° о | ||
| J | От -200 до +1200 | 0,01 | 0,02 | 0,1 | 0,01 | 0,1 | 0,01 | 0,1 |
| K | От -270 до +1370 | 0,01 | 0,02 | 0,1 | 0,01 | 0,1 | 0,01 | 0,1 |
| T | От -270 до +400 | 0,01 | 0,02 | 0,1 | 0,01 | 0,1 | 0,01 | 0,1 |
| R | От -50 до +1760 | 0,1 | 0,02 | 0,2 | 0,01 | 0,2 | 0,01 | 0,2 |
| S | От -50 до +1760 | 0,1 | 0,02 | 0,2 | 0,01 | 0,2 | 0,01 | 0,2 |
| B | От +50 до +1820 | 0,1 | 0,02 | 0,3 | 0,01 | 0,3 | 0,01 | 0,3 |
| C | От 0 до +2300 | 0,1 | 0,02 | 0,2 | 0,01 | 0,2 | 0,01 | 0,2 |
| G | От 0 до +2300 | 0,1 | 0,02 | 0,3 | 0,01 | 0,3 | 0,01 | 0,3 |
| D | От 0 до +2300 | 0,1 | 0,02 | 0,3 | 0,01 | 0,3 | 0,01 | 0,3 |
| U | От -200 до +400 | 0,01 | 0,02 | 0,1 | 0,01 | 0,1 | 0,01 | 0,1 |
| L | От -200 до +760 | 0,01 | 0,02 | 0,1 | 0,01 | 0,1 | 0,01 | 0,1 |
| N | От -270 до +1300 | 0,01 | 0,02 | 0,1 | 0,01 | 0,1 | 0,01 | 0,1 |
| E | От -270 до +1000 | 0,1 | 0,02 | 0,1 | 0,01 | 0,1 | 0,01 | 0,1 |
| F | От 0 до +1400 | 0,1 | 0,02 | 0,1 | 0,01 | 0,1 | 0,01 | 0,1 |
Таблица 20 - Измерение и воспроизведение сигналов термопар (ТП) (ТС 6621R)
| Тип ТП | Измерение | В оспроизведение | ||||||
| Диапазон, °С | Разре шение, °С | Погрешность | Диапазон, °С | Разре шение, °С | Погрешность | |||
| А, % | В, ° О | А, % | В, ° о | |||||
| K | От -250 до -200 | 0,2 | 0 | 0,90 | От - 240 до -50 | 0,2 | 0 | 0,80 |
| От -200 до -120 | 0,1 | 0 | 0,30 | От -50 до +120 | 0,1 | 0 | 0,30 | |
| От -120 до -50 | 0,05 | 0,02 | 0,12 | От +120 до +1372 | 0,05 | 0,02 | 0,11 | |
| От -50 до +1372 | 0,05 | 0,02 | 0,11 | - | - | - | - | |
| T | От -250 до -200 | 0,2 | 0 | 0,80 | От -240 до - 100 | 0,2 | 0 | 0,50 |
| От -200 до -50 | 0,05 | 0 | 0,25 | От -100 до -40 | 0,05 | 0 | 0,25 | |
| От -50 до +400 | 0,05 | 0,02 | 0,09 | От -40 до +400 | 0,05 | 0,02 | 0,10 | |
| J | От -210 до -200 | 0,05 | 0 | 0,30 | От -210 до +50 | 0,05 | 0 | 0,35 |
| От -200 до -120 | 0,05 | 0 | 0,25 | От +50 до +500 | 0,05 | 0,02 | 0,11 | |
| От -120 до +60 | 0,05 | 0,02 | 0,11 | От +500 до +1200 | 0,05 | 0,02 | 0,09 | |
| От +60 до +1200 | 0,05 | 0,02 | 0,09 | - | - | - | - | |
| E | От -250 до -200 | 0,1 | 0 | 0,55 | От -240 до -100 | 0,1 | 0 | 0,55 |
| От -200 до -100 | 0,05 | 0 | 0,20 | От -100 до +40 | 0,1 | 0 | 0,20 | |
| От -100 до +450 | 0,05 | 0,02 | 0,07 | От +40 до +1000 | 0,05 | 0,02 | 0,06 | |
| От +450 до +1000 | 0,05 | 0,02 | 0,05 | - | - | - | - | |
| R | От -50 до +150 | 0,5 | 0 | 0,95 | От -50 до +350 | 0,5 | 0 | 0,95 |
| Тип ТП | Измерение | Воспроизведение | ||||||
| Диапазон, °С | Разре шение, °С | Погрешность | Диапазон, °С | Разре шение, °С | Погрешность | |||
| А, % | В, ° О | А, % | В, ° О | |||||
| От +150 до +550 | 0,2 | 0 | 0,40 | От +350 до +900 | 0,2 | 0 | 0,50 | |
| От +550 до +1768 | 0,1 | 0,02 | 0,30 | От +900 до +1768 | 0,1 | 0,2 | 0,30 | |
| S | От -50 до +150 | 0,5 | 0 | 0,85 | От -50 до +350 | 0,5 | 0 | 0,90 |
| От +150 до +550 | 0,2 | 0,02 | 0,40 | От +350 до +900 | 0,2 | 0,02 | 0,40 | |
| От +550 до +1768 | 0,1 | 0,02 | 0,30 | От +900 до +1768 | 0,1 | 0,02 | 0,30 | |
| B | От +400 до +900 | 0,2 | 0 | 0,95 | От +400 до +850 | 0,2 | 0 | 0,95 |
| От +900 до +1820 | 0,1 | 0 | 0,50 | От +850 до +1820 | 0,1 | 0 | 0,50 | |
| U | От -200 до -100 | 0,05 | 0 | 0,35 | От -200 до -70 | 0,05 | 0 | 0,35 |
| От -100 до +600 | 0,05 | 0 | 0,20 | От -70 до +600 | 0,05 | 0 | 0,20 | |
| L | От -200 до -100 | 0,05 | 0 | 0,3 | От -200 до -70 | 0,05 | 0 | 0,30 |
| От -100 до +900 | 0,05 | 0 | 0,2 | От -70 до +900 | 0,05 | 0 | 0,25 | |
| C | От -20 до +900 | 0,1 | 0 | 0,30 | От -20 до +900 | 0,1 | 0 | 0,35 |
| От +900 до +2310 | 0,1 | 0,02 | 0,15 | От +900 до +2310 | 0,1 | 0,02 | 0,15 | |
| N | От -240 до -190 | 0,2 | 0 | 0,60 | От -240 до +10 | 0,2 | 0 | 0,90 |
| От -190 до -110 | 0,1 | 0 | 0,25 | От +10 до +250 | 0,1 | 0 | 0,20 | |
| От -110 до 0 | 0,05 | 0 | 0,15 | От +250 до +1300 | 0,05 | 0,02 | 0,09 | |
| От 0 до +1300 | 0,05 | 0,02 | 0,07 | - | - | - | - | |
| Platine | От -100 до +1400 | 0,05 | 0 | 0,3 | От -100 до +1400 | 0,05 | 0 | 0,35 |
| Mo | От 0 до +1375 | 0,05 | 0,02 | 0,1 | От 0 до +1375 | 0,05 | 0 | 0,25 |
| NiMo /NiCo | От -50 до +1410 | 0,05 | 0,02 | 0,35 | От -50 до +1410 | 0,05 | 0,02 | 0,35 |
Таблица 21 - Измерение и воспроизведение сигналов термопар (ТП) (Thermys 150)
| Тип ТП | Измерение | Воспроизведение | ||||||
| Диапазон, °С | 8 3 0 Рч й ° Рр | Погрешность | Диапазон, °С | 8 3 0 Рч й ° Рр | Погрешность | |||
| А, % | В, °С | А, % | В, ° О | |||||
| K | От -250 до -200 | 0,2 | 0 | 0,50 | От -250 до -50 | 0,2 | 0,15 | 0 |
| От -200 до -120 | 0,05 | 0 | 0,15 | От -50 до +120 | 0,1 | 0 | 0,06 | |
| От -120 до +1372 | 0,05 | 0,005 | 0,08 | От +120 до +1020 | 0,05 | 0,005 | 0,05 | |
| - | - | - | - | От +1020 до +1370 | 0,05 | 0,007 | 0,05 | |
| T | От -250 до -200 | 0,2 | 0 | 0,50 | От -250 до -100 | 0,2 | 0,1 | 0,05 |
| От -200 до -100 | 0,05 | 0,05 | 0,06 | От -100 до 0 | 0,05 | 0,02 | 0,06 | |
| От -100 до +80 | 0,05 | 0,015 | 0,07 | От 0 до +400 | 0,05 | 0 | 0,055 | |
| От +80 до +400 | 0,05 | 0 | 0,06 | - | - | - | - | |
| J | От -210 до -120 | 0,05 | 0 | 0,15 | От -210 до 0 | 0,05 | 0,03 | 0,08 |
| От -120 до +60 | 0,05 | 0,005 | 0,07 | От 0 до +50 | 0,05 | 0,05 | 0,07 | |
| От +60 до +1200 | 0,05 | 0,0025 | 0,06 | От +50до +1200 | 0,05 | 0,005 | 0,04 | |
| E | От -250 до -200 | 0,1 | 0 | 0,30 | От -250 до +40 | 0,1 | 0 | 0,15 |
| От -200 до +100 | 0,05 | 0 | 0,06 | От +40 до +550 | 0,05 | 0,005 | 0,12 | |
| От +100 до +1000 | 0,05 | 0,005 | 0,05 | От +550 до +1000 | 0,05 | 0,005 | 0,13 | |
| R | От -50 до 0 | 0,5 | 0 | 0,6 | От -50 до0 | 0,5 | 0,35 | 0,40 |
| От 0 до +150 | 0,2 | 0 | 0,6 | От 0 до +350 | 0,2 | 0 | 0,40 | |
| О +150 до +1768 | 0,1 | 0 | 0,3 | От +350 до 1768 | 0,1 | 0 | 0,25 | |
| S | От -50 до +150 | 0,5 | 0 | 0,80 | От -50 до 0 | 0,5 | 0,25 | 0,40 |
| От +150 до +1450 | 0,2 | 0 | 0,30 | От 0 до +350 | 0,2 | 0 | 0,30 | |
| От +1450 до +1768 | 0,1 | 0 | 0,35 | От +350 до 1768 | 0,1 | 0 | 0,25 | |
| B | От +400 до +900 | 0,2 | 0,005 | 0,4 | От +400 до +900 | 0,2 | 0,005 | 0,4 |
| Тип ТП | Измерение | Воспроизведение | ||||||
| Диапазон, °С | 8 3 0 Рч й ° Рр | Погрешность | Диапазон, °С | 8 3 0 Рч й ° Рр | Погрешность | |||
| А, % | В, ° О | А, % | В, ° О | |||||
| От +900до +1820 | 0,1 | 0,005 | 0,2 | От +900до +1820 | 0,1 | 0,005 | 0,2 | |
| U | От -200 до -100 | 0,05 | 0 | 0,13 | От -200 до +400 | 0,05 | 0 | 0,09 |
| От -100 до +660 | 0,05 | 0 | 0,09 | От +400 до +600 | 0,05 | 0 | 0,11 | |
| L | От -200 до +900 | 0,05 | 0 | 0,1 | От -200 до +900 | 0,05 | 0 | 0,15 |
| C | От -20 до +900 | 0,1 | 0 | 0,15 | От -20 до +1540 | 0,1 | 0 | 0,25 |
| От +900 до +1730 | 0,1 | 0,008 | 0,12 | От +1540 до +2310 | 0,1 | 0,012 | 0,10 | |
| От +1730 до +2310 | 0,1 | 0,015 | 0,12 | - | - | - | - | |
| N | От -240 до -190 | 0,2 | 0,25 | 0 | От -240 до -200 | 0,2 | 0,15 | 0 |
| От -190 до -110 | 0,1 | 0,10 | 0 | От -200 до +10 | 0,1 | 0 | 0,10 | |
| От -110 до 0 | 0,05 | 0,04 | 0,06 | От +10 до +250 | 0,05 | 0 | 0,08 | |
| От 0 до +400 | 0,05 | 0 | 0,08 | От +250 до +1300 | 0,05 | 0,008 | 0,05 | |
| От +400 до +1300 | 0,05 | 0,005 | 0,06 | - | - | - | - | |
| Platine | От -100 до +100 | 0,05 | 0 | 0,15 | От -100 до +1400 | 0,05 | 0 | 0,10 |
| От +100 до +1400 | 0,05 | 0,005 | 0,06 | |||||
| Mo | От 0 до +1375 | 0,05 | 0,005 | 0,06 | От 0 до +1375 | 0,05 | 0,005 | 0,06 |
| o o | От -50 до +1410 | 0,05 | 0,005 | 0,3 | От -50 до +1410 | 0,05 | 0,005 | 0,30 |
| G | От 0 до +100 | 0,05 | 0 | 1,50 | От 0 до +100 | 0,05 | 0 | 1,50 |
| От +100 до +200 | 0,05 | 0 | 0,40 | От +100 до +200 | 0,05 | 0 | 0,40 | |
| От +200 до +1800 | 0,05 | 0 | 0,20 | От +200 до +1800 | 0,05 | 0 | 0,20 | |
| От +1800 до +2315 | 0,05 | 0 | 0,35 | От +1800 до +2315 | 0,05 | 0 | 0,35 | |
| D | От 0 до +1000 | 0,05 | 0 | 0,20 | От 0 до +1000 | 0,05 | 0 | 0,20 |
| От +1000 до +1800 | 0,05 | 0,015 | 0 | От +1000 до +1800 | 0,05 | 0,015 | 0 | |
| От +1800 до +2315 | 0,05 | 0,02 | 0 | От +1800 до +2315 | 0,05 | 0,02 | 0 | |
Таблица 22 - Измерение и воспроизведение сигналов термопар (ТП) (PJ 6301R)
| Тип ТП | Измерение | Воспроизведение | ||||||
| Диапазон, °С | Разре шение, °С | Погрешность | Диапазон, °С | Разре шение, °С | Погрешность | |||
| А, % | В, ° о | А, % | В, ° о | |||||
| K | От -250 до -200 | 0,2 | 0 | 1,5 | От -240 до -200 | 0,01 | 0 | 1,5 |
| От -200 до -120 | 0,1 | 0 | 0,5 | От -200 до 0 | 0,01 | 0 | 0,5 | |
| От -120 до 0 | 0,05 | 0 | 0,3 | От 0 до +1370 | 0,01 | 0,015 | 0,2 | |
| От 0 до 1372 | 0,05 | 0,015 | 0,2 | - | - | - | - | |
| T | От -250 до -200 | 0,2 | 0 | 1,5 | От -240 до -200 | 0,01 | 0 | 1,5 |
| От -200 до 0 | 0,05 | 0 | 0,5 | От -200 до 0 | 0,01 | 0 | 0,5 | |
| От 0 до +400 | 0,05 | 0 | 0,2 | От 0 до +400 | 0,01 | 0 | 0,2 | |
| J | От -210 до -100 | 0,05 | 0 | 0,4 | От -210 до -100 | 0,01 | 0 | 0,5 |
| От -100 до +1200 | 0,05 | 0 | 0,2 | От -100 до +1200 | 0,01 | 0,015 | 0,2 | |
| E | От -250 до -200 | 0,1 | 0 | 1,0 | От -240 до -200 | 0,01 | 0 | 1,0 |
| От -200 до -100 | 0,05 | 0 | 0,3 | От -200 до -100 | 0,01 | 0 | 0,3 | |
| От -100 до +980 | 0,05 | 0 | 0,2 | От -100 до +1000 | 0,01 | 0 | 0,2 | |
| R | От -50 до +120 | 0,5 | 0 | 2,0 | От -50 до +120 | 0,01 | 0 | 2,0 |
| От +120 до +450 | 0,2 | 0 | 1,0 | От 120 до +1768 | 0,01 | 0 | 1,0 | |
| О +450 до +1768 | 0,1 | 0 | 1,0 | - | - | - | - | |
| S | От -50 до +120 | 0,5 | 0 | 1,5 | От -50 до 120 | 0,01 | 0 | 2,0 |
| От +120 до +450 | 0,2 | 0 | 1,0 | От 120 до +1768 | 0,01 | 0 | 1,0 | |
| От +450 до +1768 | 0,1 | 0 | 1,0 | - | - | - | - | |
| B | От +400 до +900 | 0,2 | 0 | 1,5 | От +400 до +900 | 0,01 | 0 | 1,5 |
| Тип ТП | Измерение | Воспроизведение | ||||||
| Диапазон, °С | Разре шение, °С | Погрешность | Диапазон, °С | Разре шение, °С | Погрешность | |||
| А, % | В, °С | А, % | В, ° о | |||||
| От +900до +1820 | 0,1 | 0 | 1,0 | От +900до +1820 | 0,01 | 0 | 1,0 | |
| L | От -200 до -100 | 0,05 | 0 | 0,3 | От -200 до -100 | 0,01 | 0 | 0,3 |
| От -100 до +900 | 0,05 | 0 | 0,2 | От -100 до +900 | 0,01 | 0 | 0,2 | |
| N | От -240 до -190 | 0,2 | 0 | 1,5 | От -240 до -100 | 0,01 | 0 | 1,5 |
| От -190 до -110 | 0,1 | 0 | 1,0 | От -100 до +1300 | 0,01 | 0 | 0,4 | |
| От -110 до +1300 | 0,05 | 0 | 0,3 | - | - | - | - | |
| Pl | От -100 до +1400 | 0,05 | 0 | 0,4 | От -100 до +1395 | 0,01 | 0 | 0,4 |
| Mo | От 0 до +1375 | 0,05 | 0 | 0,2 | От 0 до +1375 | 0,01 | 0 | 0,3 |
Таблица 23 - Основные теxнические xарактеристики
| Хар актеристика | Модель | |||
| Calys 50R Calys 75R Calys 100R Calys 150R Thermys 150R | Calys 60R-IS Calys 80R-IS Calys 120R-IS | PJ 6301R SN 8301R | CP 6632R TC 6621R TC 6622R | |
| Напряжение источника питания | 10 - 14 В (встроенный аккумулятор) | 10 - 14 В (встроенный аккумулятор) | От 115 до 230 В, От 50 до 400 Гц | 6 В (4 элемента типа АА) |
| Габаритные размеры, мм, (длинах ширинах высота) | 210х110х50 | 290х98х57 | 225х88х110 | 157х85х45 |
| Масса, кг | 0,9 | 1,4 | 3 | 0,3 |
| Условия эксплуатации: | ||||
| Температура окружающего воздуяа | От 0 до + 50 °С | От -10 до + 55 °С | От 0 до + 45 °С | От -10 до +50 °С |
| Относительная влажность воздуxа | От 10 до 80 % | До 95 % | От 20 до 75 % | От 20 до 80 % |
| Условия xранения: | ||||
| Температура окружающего воздуxа | От -10 до + 55 °С | От 0 до + 60 °С | От -30 до +60°С | От -30 до +60 °С |
| Относительная влажность воздуxа | От 10 до 80 % | До 95 % | От 20 до 75 % | От 20 до 80 % |
Знак утверждения типа наносится методом трафаретной печати на лицевую панель приборов и типографским способом на титульные листы руководств по эксплуатации.
Таблица 24 - Комплектность
| Модель | Стандартная комплектация | Дополнительная комплектация |
| Calys 50R | Калибратор Зарядное устройство Комплект из 6 сигнальные проводов | Мягкий кейс для переноски (AN6050) ПО Datacal USB кабель (ER 49504-000) |
| Calys 75R | Калибратор Зарядное устройство Комплект из 6 сигнальные проводов | Мягкий кейс для переноски (AN6050) Внешний модуль давления (ACL433) ПО Datacal USB кабель (ER 49504-000) |
| Calys 100R | Калибратор Зарядное устройство Комплект из 6 сигнальные проводов | Мягкий кейс для переноски (AN6050) Внешний модуль давления (ACL433) ПО Datacal USB кабель (ER 49504-000) |
| Модель | Стандартная комплектация | Дополнительная комплектация |
| Calys 150R | Калибратор Зарядное устройство Комплект из 6 сигнальных проводов | Мягкий кейс для переноски (AN6050) Внешний модуль давления (ACL433) HART - модем (ACL500) Кабель связи с калибратором температуры (ACL600) ПО Datacal USB кабель (ER 49504-000) |
| Calys 60R-IS | Калибратор Защитный кожух 4 элемента питания типа АА | Внешний модуль давления Мягкий кейс для переноски (ВВ880048) Компактный кейс для переноски ПО Datacal |
| Calys 80R-IS | Калибратор Защитный кожух 4 элемента питания типа АА | Внешний модуль давления Мягкий кейс для переноски (ВВ880048) Компактный кейс для переноски ПО Datacal |
| Calys 120R-IS | Калибратор Защитный кожух 4 элемента питания типа АА | Внешний модуль давления Мягкий кейс для переноски (ВВ880048) Компактный кейс для переноски |
| PJ6301R | Калибратор с питанием от сети переменного тока PJ 6301-3 Калибратор с питанием от сети переменного тока и комплектом никель-кадмиевых батарей PJ 6301-4 | Мягкий кейс для переноски (AN6901) Кабель RS 232 9-контактная вилка /9-контактная вилка (AN 5875) Прямоугольные консоли для крепления в стойку (AN 5883) Набор для монтажа в стойку (AN5884) Кабель IEEE488 длиной 2 метра (AN5836) |
| SN 8301R | Калибратор с питанием от сети переменного тока SN 8301-3 Калибратор с питанием от сети переменного тока и комплектом никель-кадмиевых батарей SN 8301-4 | Мягкий кейс для переноски (AN6901) Кабель RS 232 9-контактная вилка /9-контактная вилка (AN 5875) Прямоугольные консоли для крепления в стойку (AN 5883) Набор для монтажа в стойку (AN5884) Кабель IEEE488 длиной 2 метра (AN5836) |
| CP 6632R | Калибратор Защитный кожух Аккумулятор с зарядным устройством Ремешок на запястье для переноски 2 сигнальных провода | Запасной аккумулятор с зарядным устройст-вом.(AN6011) |
| TC 6621R | Калибратор Защитный кожух Аккумулятор с зарядным устройством Ремешок на запястье для переноски | Запасной аккумулятор с зарядным устройст-вом.(AN6011) Гибкая термопара типа «К» (Т101) Жесткая термопара типа «К» (Т102) |
| TC 6622R | Калибратор Защитный кожух Аккумулятор с зарядным устройством Ремешок на запястье для переноски | Запасной аккумулятор с зарядным устройством (AN6011) Платиновый термометр сопротивления Pt100 для работы на воздухе (S101D) Платиновый термометр сопротивления Pt100 для работы в воде (S102D) |
| Thermys 150R | Калибратор Зарядное устройство Комплект из 6 сигнальных проводов | Мягкий кейс для переноски (AN6050) Кабель связи с калибратором температуры (A^600) |
Кроме этого, с приборами поставляется Руководство по эксплуатации и Методика поверки.
осуществляется по документу МП 51219-12 «Калибраторы AOIP. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в июле 2012 года.
Средства поверки: калибратор многофункциональный Fluke 5720А; мультиметр 3458A; генератор сигналов низкочастотный прецизионный Г3-122 (5*10-7); частотомер электронносчетный вычислительный Ч3-64 (5*10" ); манометры избыточного давления грузопоршневые класса точности 0,01 МП-2,5, МП-6, МП-60, МП-600; манометры образцовые абсолютного давления МПА-15; манометры абсолютного давления МАД-3М, МАД-40, МАД-720.
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы, устанавливающие требования к калибраторам AOIP
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
2. ГОСТ 8.022-91 Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 30 А.
3. ГОСТ 8.027-2001 Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
4. ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
5. ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 104 Па.
6. ГОСТ 8.017-79 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа.
7. ГОСТ 8.223-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне от 2,7-102 до 4000-102 Па.
8. Техническая документация фирмы «AOIP SAS», Франция.
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
| Зарегистрировано поверок | 1525 |
| Поверителей | 37 |
| Актуальность данных | 16.09.2024 |
